Ventiliacinės grotelės - KWSP/P/125x225/a/b/BS/W1 | Saw-pol

Pasirinkite produkto modelį:

Ventiliacinės grotelės, sieninės, montuojamos į langų ar durų profilį, skirtos oro pratekėjimui tarp patalpų į abi puses, stačiakampio formos, horizontaliai išdėstytos ˄ formos nereguliuojamos grotelių mentės, nepermatomos, pagamintos iš milteliniu būdu dažyto cinkuoto plieno, RAL9016 spalva, centrinis panelės tvirtinimas, oro pratekėjimo angos matmenys 125x225 mm
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
KWSP/P - sieninės, montuojamos į langų ar durų profilį, skirtos oro pratekėjimui tarp patalpų į abi puses, stačiakampio formos, horizontaliai išdėstytos ˄ formos nereguliuojamos grotelių mentės, nepermatomos, pagamintos iš milteliniu būdu dažyto cinkuoto plieno, RAL9016 spalva, centrinis panelės tvirtinimas
KWSP/P/125x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 125x125 mm
KWSP/P/125x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 125x125 mm
KWSP/P/125x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 125x225 mm
KWSP/P/125x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 125x225 mm
KWSP/P/125x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 125x325 mm
KWSP/P/125x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 125x325 mm
KWSP/P/125x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 125x425 mm
KWSP/P/125x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 125x425 mm
KWSP/P/125x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 125x525 mm
KWSP/P/125x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 125x525 mm
KWSP/P/125x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 125x625 mm
KWSP/P/125x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 125x625 mm
KWSP/P/225x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 225x125 mm, efektyvus plotas 0.008 m²
KWSP/P/225x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 225x125 mm, efektyvus plotas 0.008 m²
KWSP/P/225x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 225x225 mm, efektyvus plotas 0.018 m²
KWSP/P/225x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 225x225 mm, efektyvus plotas 0.018 m²
KWSP/P/225x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 225x325 mm
KWSP/P/225x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 225x325 mm
KWSP/P/225x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 225x425 mm
KWSP/P/225x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 225x425 mm
KWSP/P/225x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 225x525 mm
KWSP/P/225x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 225x525 mm
KWSP/P/225x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 225x625 mm
KWSP/P/225x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 225x625 mm
KWSP/P/325x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 325x125 mm, efektyvus plotas 0.012 m²
KWSP/P/325x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 325x125 mm, efektyvus plotas 0.012 m²
KWSP/P/325x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 325x225 mm, efektyvus plotas 0.026 m²
KWSP/P/325x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 325x225 mm, efektyvus plotas 0.026 m²
KWSP/P/325x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 325x325 mm, efektyvus plotas 0.040 m²
KWSP/P/325x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 325x325 mm, efektyvus plotas 0.040 m²
KWSP/P/325x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 325x425 mm
KWSP/P/325x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 325x425 mm
KWSP/P/325x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 325x525 mm
KWSP/P/325x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 325x525 mm
KWSP/P/325x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 325x625 mm
KWSP/P/325x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 325x625 mm
KWSP/P/425x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 425x125 mm, efektyvus plotas 0.015 m²
KWSP/P/425x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 425x125 mm, efektyvus plotas 0.015 m²
KWSP/P/425x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 425x225 mm, efektyvus plotas 0.034 m²
KWSP/P/425x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 425x225 mm, efektyvus plotas 0.034 m²
KWSP/P/425x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 425x325 mm, efektyvus plotas 0.052 m²
KWSP/P/425x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 425x325 mm, efektyvus plotas 0.052 m²
KWSP/P/425x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 425x425 mm, efektyvus plotas 0.069 m²
KWSP/P/425x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 425x425 mm, efektyvus plotas 0.069 m²
KWSP/P/425x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 425x525 mm
KWSP/P/425x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 425x525 mm
KWSP/P/425x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 425x625 mm
KWSP/P/425x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 425x625 mm
KWSP/P/525x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 525x125 mm, efektyvus plotas 0.018 m²
KWSP/P/525x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 525x125 mm, efektyvus plotas 0.018 m²
KWSP/P/525x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 525x225 mm, efektyvus plotas 0.042 m²
KWSP/P/525x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 525x225 mm, efektyvus plotas 0.042 m²
KWSP/P/525x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 525x325 mm, efektyvus plotas 0.065 m²
KWSP/P/525x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 525x325 mm, efektyvus plotas 0.065 m²
KWSP/P/525x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 525x425 mm, efektyvus plotas 0.085 m²
KWSP/P/525x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 525x425 mm, efektyvus plotas 0.085 m²
KWSP/P/525x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 525x525 mm, efektyvus plotas 0.106 m²
KWSP/P/525x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 525x525 mm, efektyvus plotas 0.106 m²
KWSP/P/525x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 525x625 mm
KWSP/P/525x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 525x625 mm
KWSP/P/625x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 625x125 mm, efektyvus plotas 0.022 m²
KWSP/P/625x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 625x125 mm, efektyvus plotas 0.022 m²
KWSP/P/625x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 625x225 mm, efektyvus plotas 0.051 m²
KWSP/P/625x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 625x225 mm, efektyvus plotas 0.051 m²
KWSP/P/625x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 625x325 mm, efektyvus plotas 0.077 m²
KWSP/P/625x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 625x325 mm, efektyvus plotas 0.077 m²
KWSP/P/625x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 625x425 mm, efektyvus plotas 0.102 m²
KWSP/P/625x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 625x425 mm, efektyvus plotas 0.102 m²
KWSP/P/625x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 625x525 mm, efektyvus plotas 0.127 m²
KWSP/P/625x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 625x525 mm, efektyvus plotas 0.127 m²
KWSP/P/625x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 625x625 mm, efektyvus plotas 0.157 m²
KWSP/P/625x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 625x625 mm, efektyvus plotas 0.157 m²
KWSP/P/825x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 825x125 mm, efektyvus plotas 0.029 m²
KWSP/P/825x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 825x125 mm, efektyvus plotas 0.029 m²
KWSP/P/825x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 825x225 mm, efektyvus plotas 0.066 m²
KWSP/P/825x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 825x225 mm, efektyvus plotas 0.066 m²
KWSP/P/825x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 825x325 mm, efektyvus plotas 0.103 m²
KWSP/P/825x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 825x325 mm, efektyvus plotas 0.103 m²
KWSP/P/825x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 825x425 mm, efektyvus plotas 0.135 m²
KWSP/P/825x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 825x425 mm, efektyvus plotas 0.135 m²
KWSP/P/825x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 825x525 mm, efektyvus plotas 0.168 m²
KWSP/P/825x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 825x525 mm, efektyvus plotas 0.168 m²
KWSP/P/825x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 825x625 mm, efektyvus plotas 0.208 m²
KWSP/P/825x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 825x625 mm, efektyvus plotas 0.208 m²
KWSP/P/1025x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 1025x125 mm, efektyvus plotas 0.035 m²
KWSP/P/1025x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 1025x125 mm, efektyvus plotas 0.035 m²
KWSP/P/1025x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 1025x225 mm, efektyvus plotas 0.082 m²
KWSP/P/1025x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 1025x225 mm, efektyvus plotas 0.082 m²
KWSP/P/1025x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 1025x325 mm, efektyvus plotas 0.128 m²
KWSP/P/1025x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 1025x325 mm, efektyvus plotas 0.128 m²
KWSP/P/1025x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 1025x425 mm, efektyvus plotas 0.168 m²
KWSP/P/1025x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 1025x425 mm, efektyvus plotas 0.168 m²
KWSP/P/1025x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 1025x525 mm, efektyvus plotas 0.210 m²
KWSP/P/1025x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 1025x525 mm, efektyvus plotas 0.210 m²
KWSP/P/1025x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 1025x625 mm, efektyvus plotas 0.262 m²
KWSP/P/1025x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 1025x625 mm, efektyvus plotas 0.262 m²
KWSP/P/1225x125/a/b/BS/W1 Oro pratekėjimo angos matmenys 1225x125 mm, efektyvus plotas 0.041 m²
KWSP/P/1225x125/a/b/BS/W1
Oro pratekėjimo angos matmenys 1225x125 mm, efektyvus plotas 0.041 m²
KWSP/P/1225x225/a/b/BS/W1 Oro pratekėjimo angos matmenys 1225x225 mm, efektyvus plotas 0.099 m²
KWSP/P/1225x225/a/b/BS/W1
Oro pratekėjimo angos matmenys 1225x225 mm, efektyvus plotas 0.099 m²
KWSP/P/1225x325/a/b/BS/W1 Oro pratekėjimo angos matmenys 1225x325 mm, efektyvus plotas 0.153 m²
KWSP/P/1225x325/a/b/BS/W1
Oro pratekėjimo angos matmenys 1225x325 mm, efektyvus plotas 0.153 m²
KWSP/P/1225x425/a/b/BS/W1 Oro pratekėjimo angos matmenys 1225x425 mm, efektyvus plotas 0.202 m²
KWSP/P/1225x425/a/b/BS/W1
Oro pratekėjimo angos matmenys 1225x425 mm, efektyvus plotas 0.202 m²
KWSP/P/1225x525/a/b/BS/W1 Oro pratekėjimo angos matmenys 1225x525 mm, efektyvus plotas 0.250 m²
KWSP/P/1225x525/a/b/BS/W1
Oro pratekėjimo angos matmenys 1225x525 mm, efektyvus plotas 0.250 m²
KWSP/P/1225x625/a/b/BS/W1 Oro pratekėjimo angos matmenys 1225x625 mm, efektyvus plotas 0.310 m²
KWSP/P/1225x625/a/b/BS/W1
Oro pratekėjimo angos matmenys 1225x625 mm, efektyvus plotas 0.310 m²

Grotelių parinkimas

Slėgio kritimas ir akustinė galia.

KWSP-P nomograma

Žymėjimas:

Q[m3/h] - oro srautas

Aef[m2] - darbinis plotas

LWA[dB(A)] - akustinė galia

ΔP [Pa] - slėgio kritimas

Parinkimo pavyzdys

225 325 425 525 625 825 1025 1225
 mm Aef (m2) efektyvus plotas
125 0.008 0.012 0.015 0.018 0.022 0.029 0.035 0.041
225 0.018 0.026 0.034 0.042 0.051 0.066 0.082 0.099
325 0.040 0.052 0.065 0.077 0.103 0.128 0.153
425 0.069 0.085 0.102 0.135 0.168 0.202
525 0.106 0.127 0.168 0.210 0.250
625 0.157 0.208 0.262 0.310

PAVYZDYS:
grotelių efektyvumas Q = 400 m3/h
grotelės 625x325

Skaityti grafiką:
Aef = 0.077 [m2]

PAVYZDYS:
Aef = 0.077 [m2]
grotelių efektyvumas Q = 400 m3/h

Skaityti grafiką:
akustinė galia LWA = 30dB
slėgio kritimas Δp < 20Pa

KWSP-P nomograma

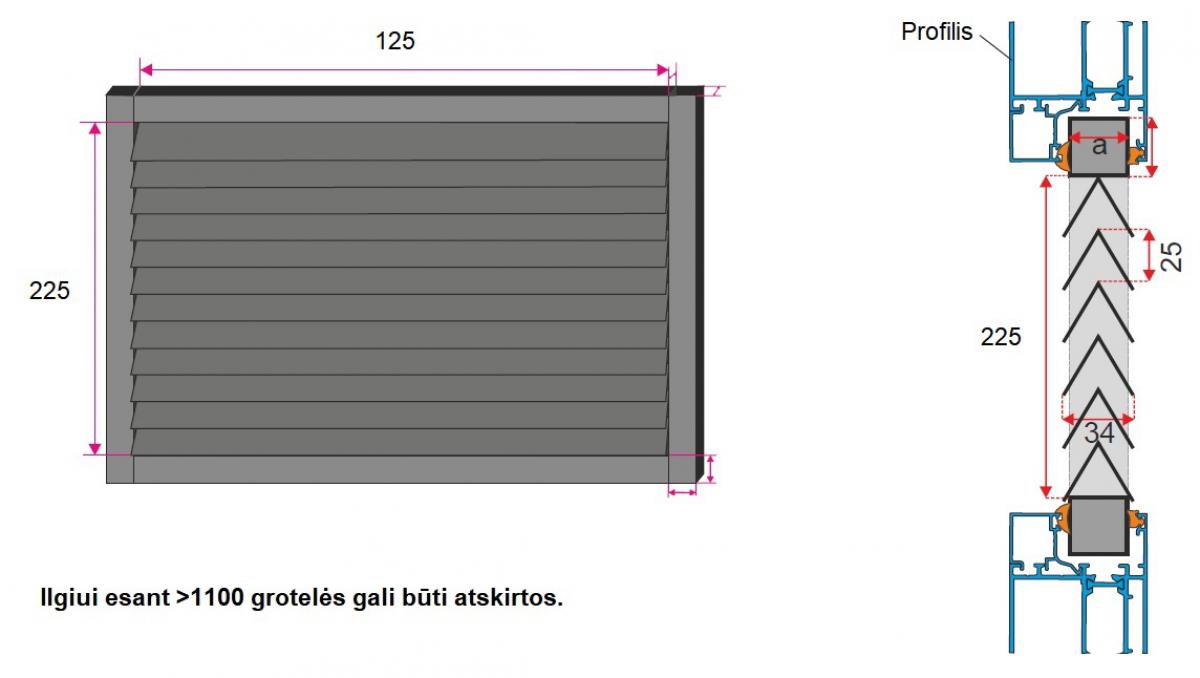

Matmenys

Modelis: KWSP/P/125x225/a/b/BS/W1
Matmenys

KWSP/P montavimas

Montavimo metodai skydelyje

KWSP-P montavimas

Centrinis.

KWSP-P montavimas

Kairės pusės atitikimas, grotelių gylis ≥ 12mm.

KWSP-P montavimas

Dešinės pusės atitikimas, grotelių gylis ≥ 12mm.

Dvipusės ventiliavimo grotelės atlieka srauto vienodinimo funkciją. Jos yra ventiliacijos sistemos dalis, užtikrinanti oro srautą tarp kambarių ir per pastato pertvaras. Grotelės tinkamos montuoti duryse ar langų profilyje.  Grotelėse yra apversto V formos nejudančios mentės, kurios apriboja šviesos skverbimąsi. Dėl šių grotelių konstrukcijos jos tinka naudoti patalpose, kuriose yra mechaninio pažeidimo pavojus (katilinėse, garažuose, sporto salėse, taip pat kaip išorinės kryptinės ortakio grotelės).

Plokštinių grotelių higienos pažymėjimas HK/K/0522/01/2016

Medžiagos ir kokybė

Grotelės pagamintos iš cinkuoto lakštinio plieno ir padengtos milteline RAL spalvų danga (standartas RAL 9016). Kliento pageidavimu grotelės gali būti pagamintos iš aliuminio arba nerūdijančio plieno (1.4301 arba 1.4404).

KWSP/P plokštinės grotelės
Atitikties deklaracijos 859 KB
Katalogas 93 KB
Higienos sertifikatas 1.1 MB
