Name: Pramoninė oro užuolaida su dujiniu šilumokaičiu - AB N | Airbloc
Brand: Airbloc
Availability: PreOrder

Gamintojas:

Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą

Modelių specifikacijos
Techniniai duomenys
Aprašymas
Dokumentacija
Priedai, susijusios prekės

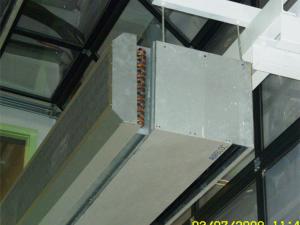

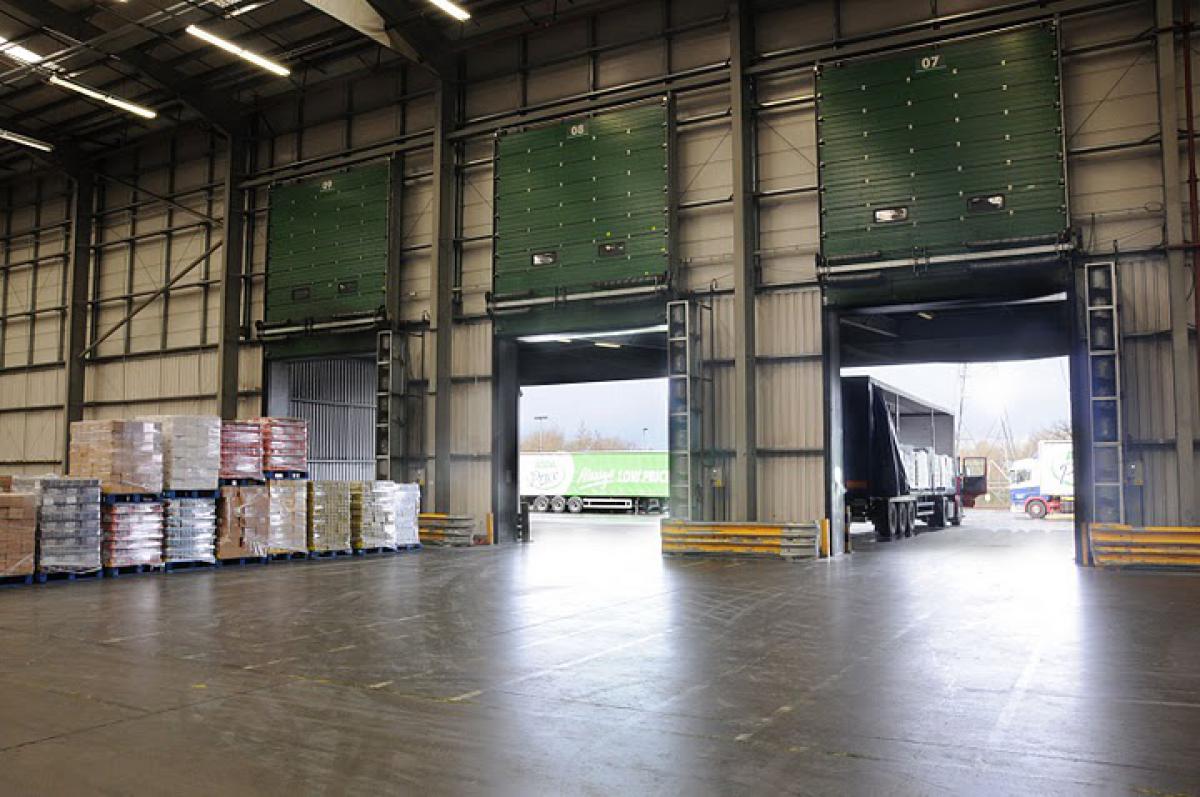

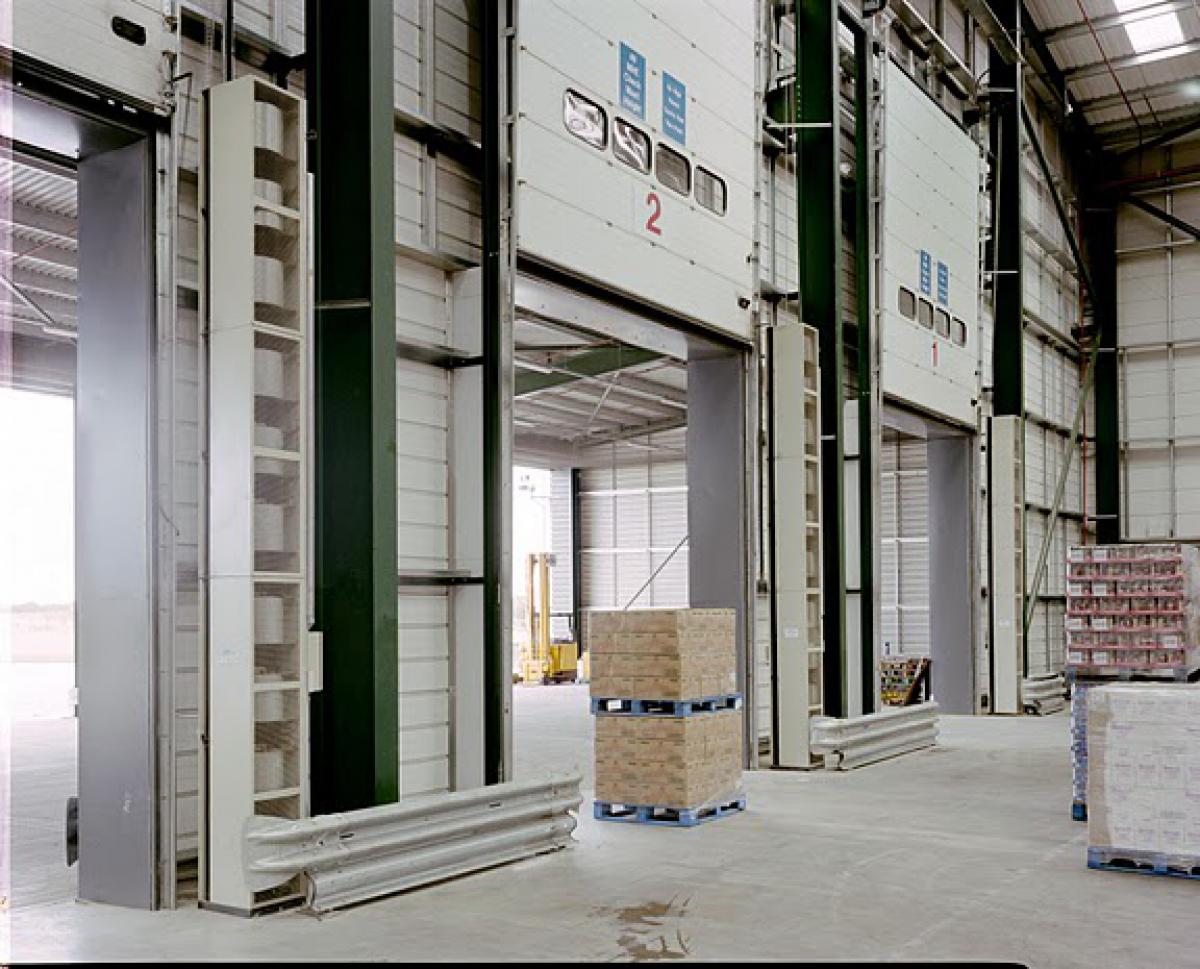

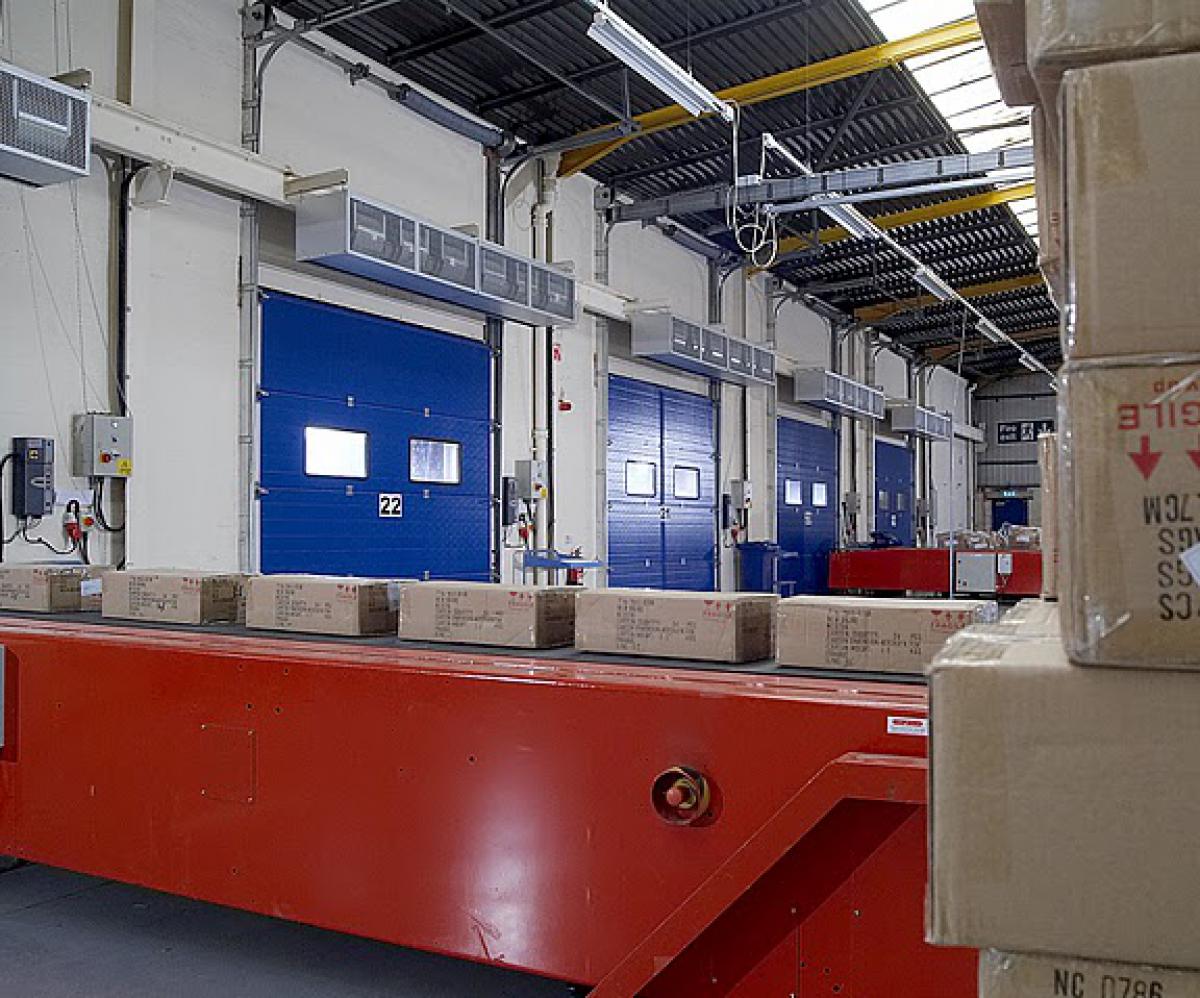

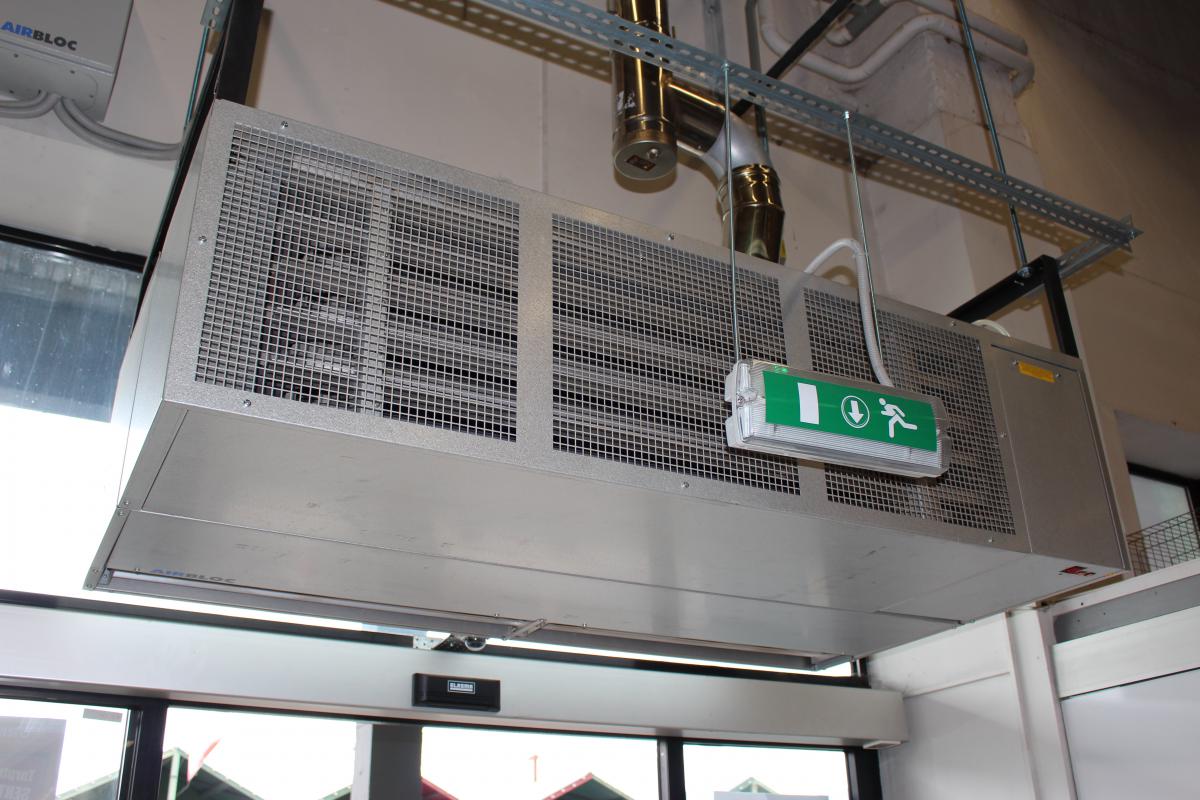

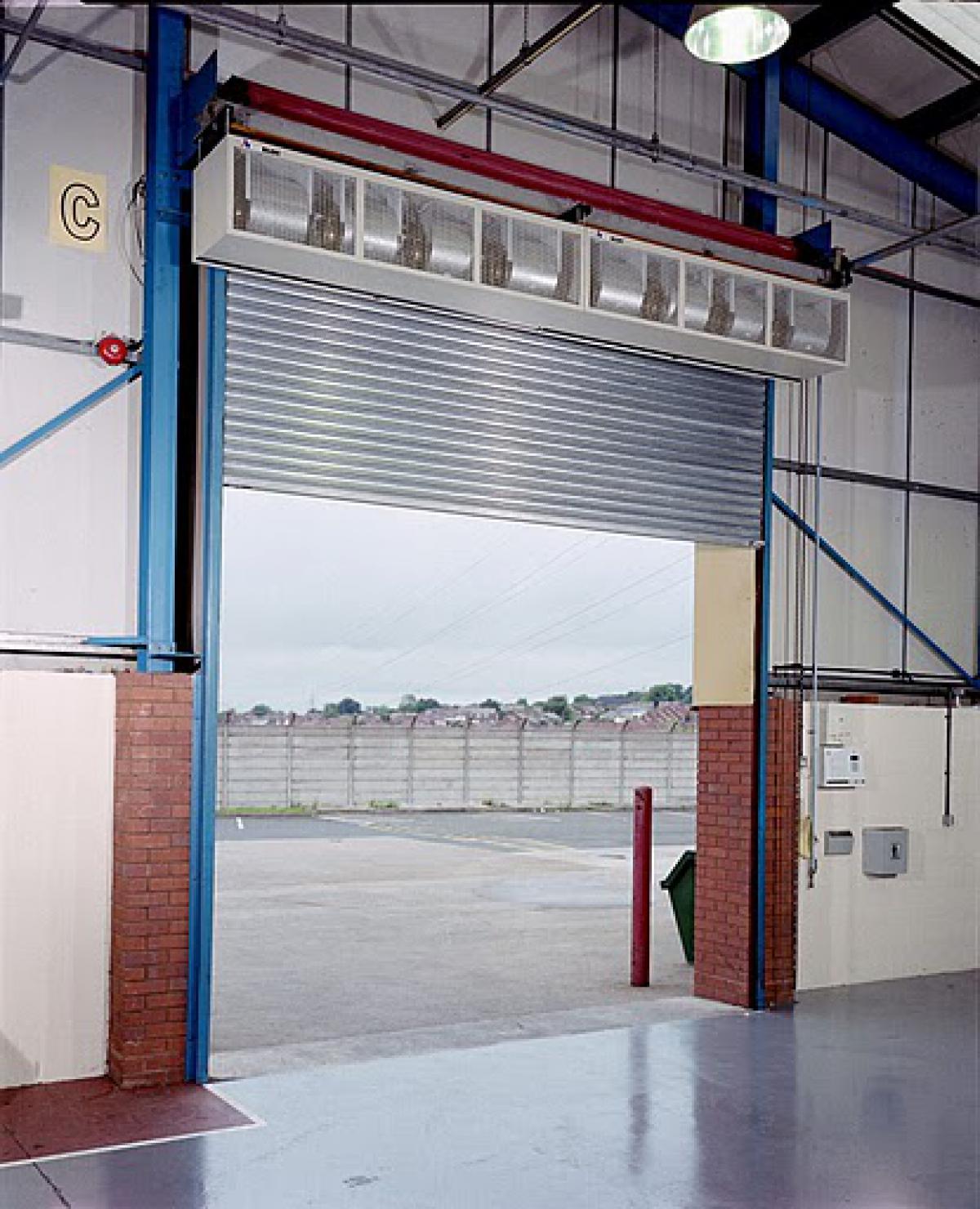

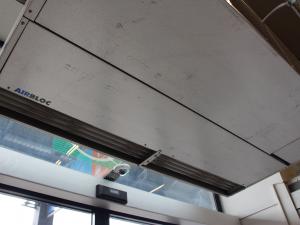

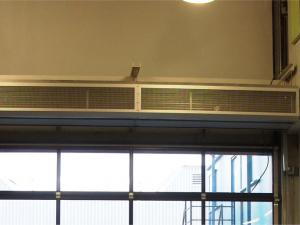

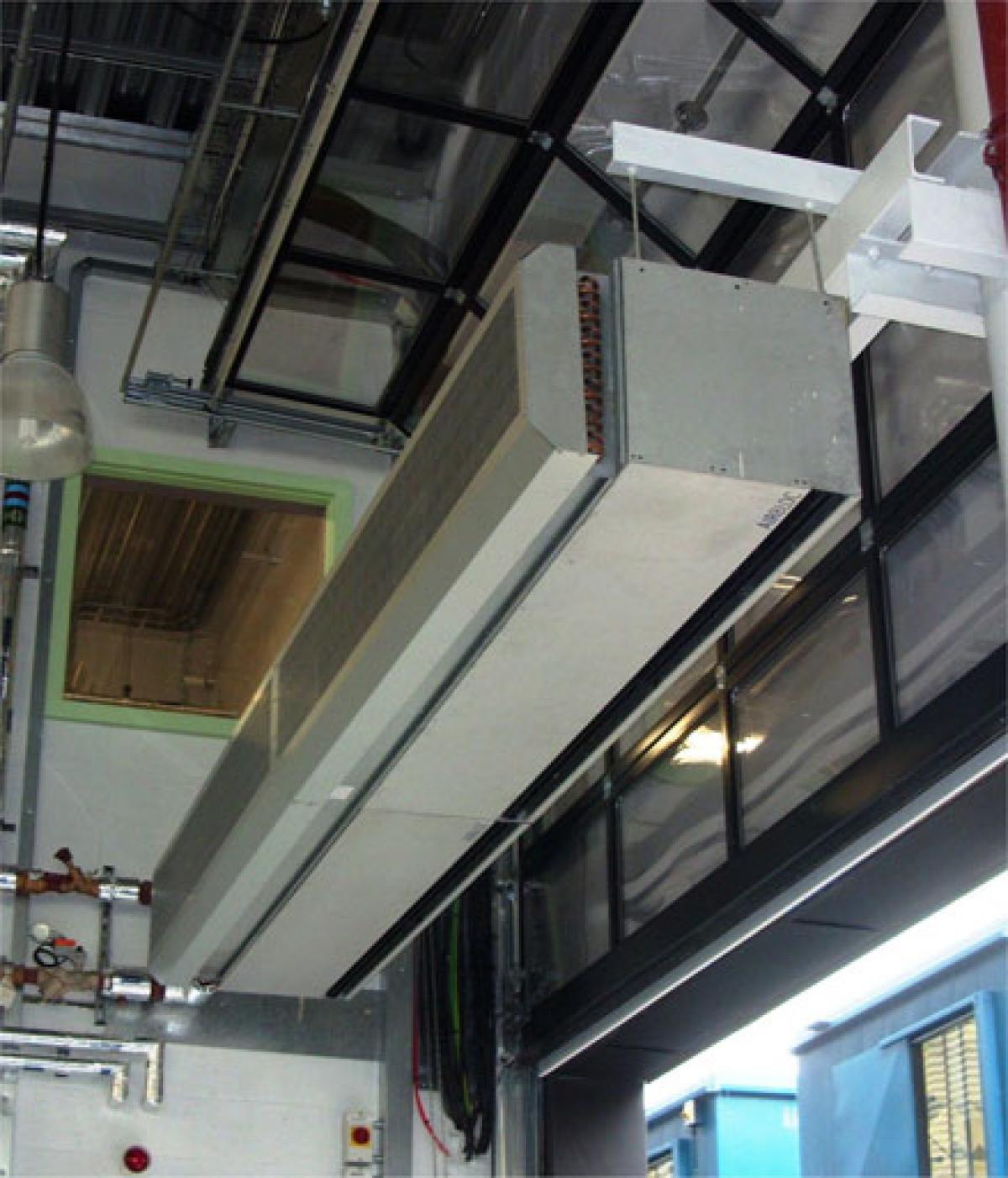

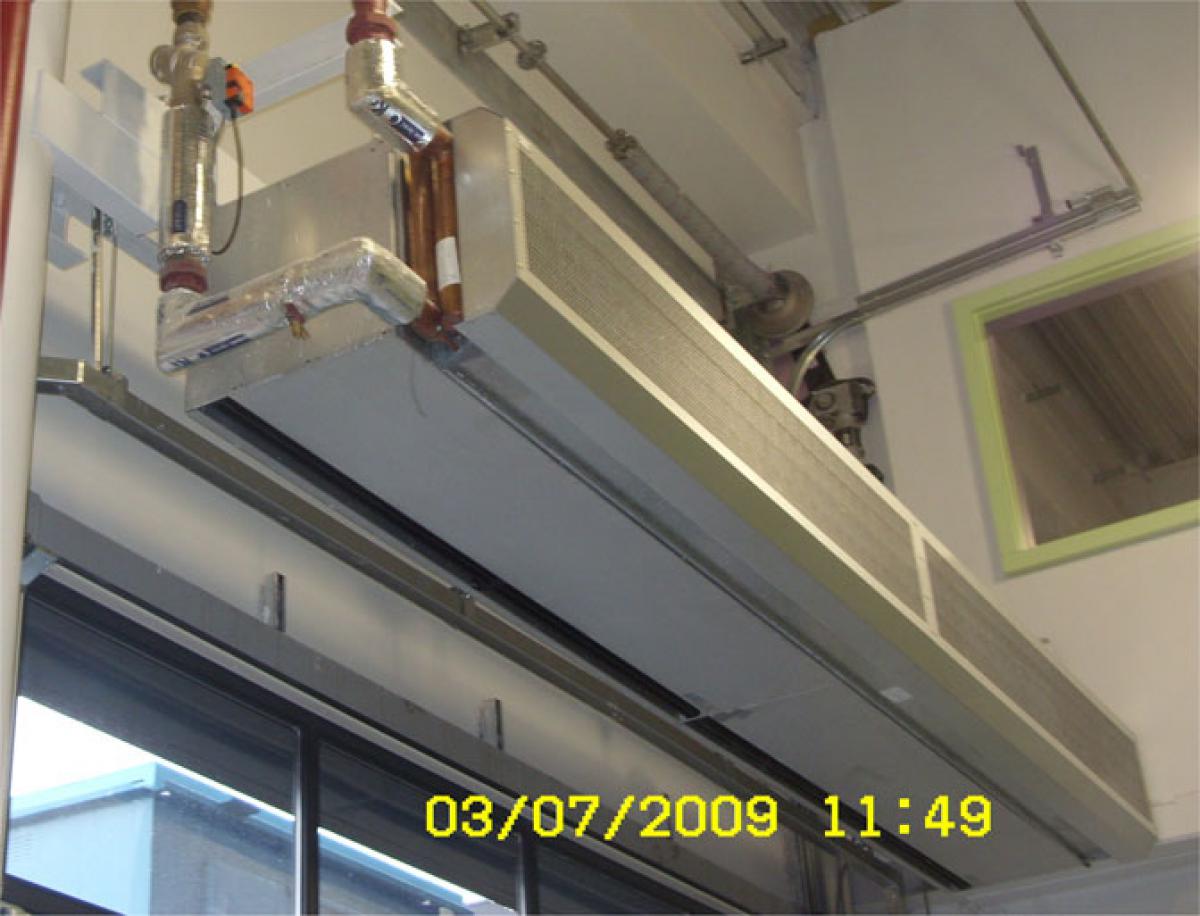

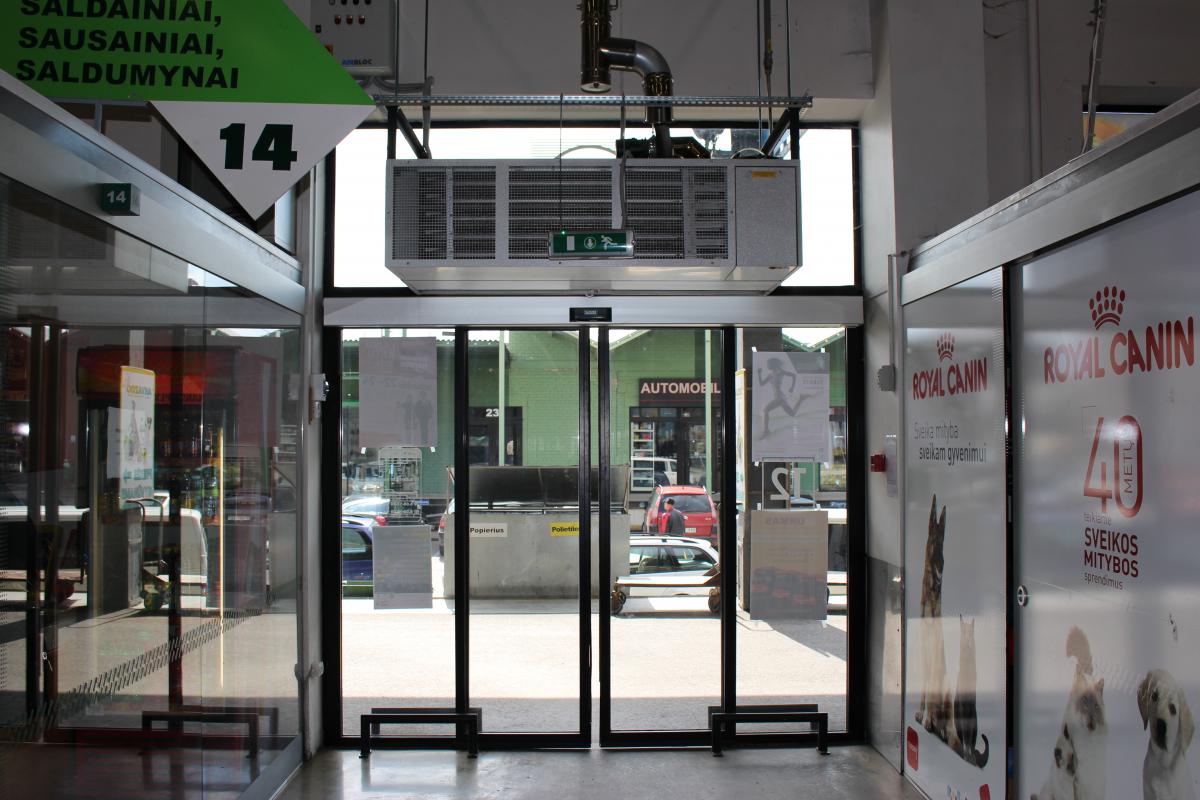

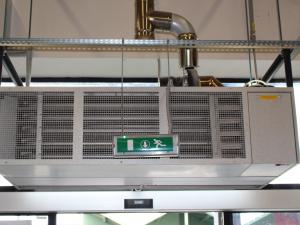

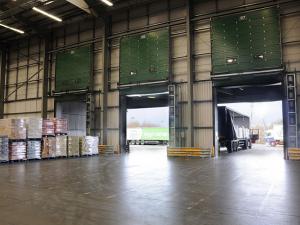

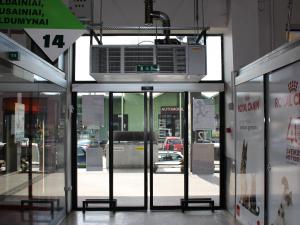

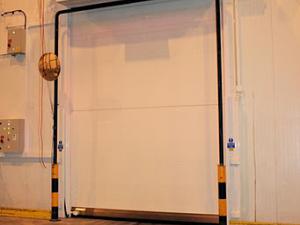

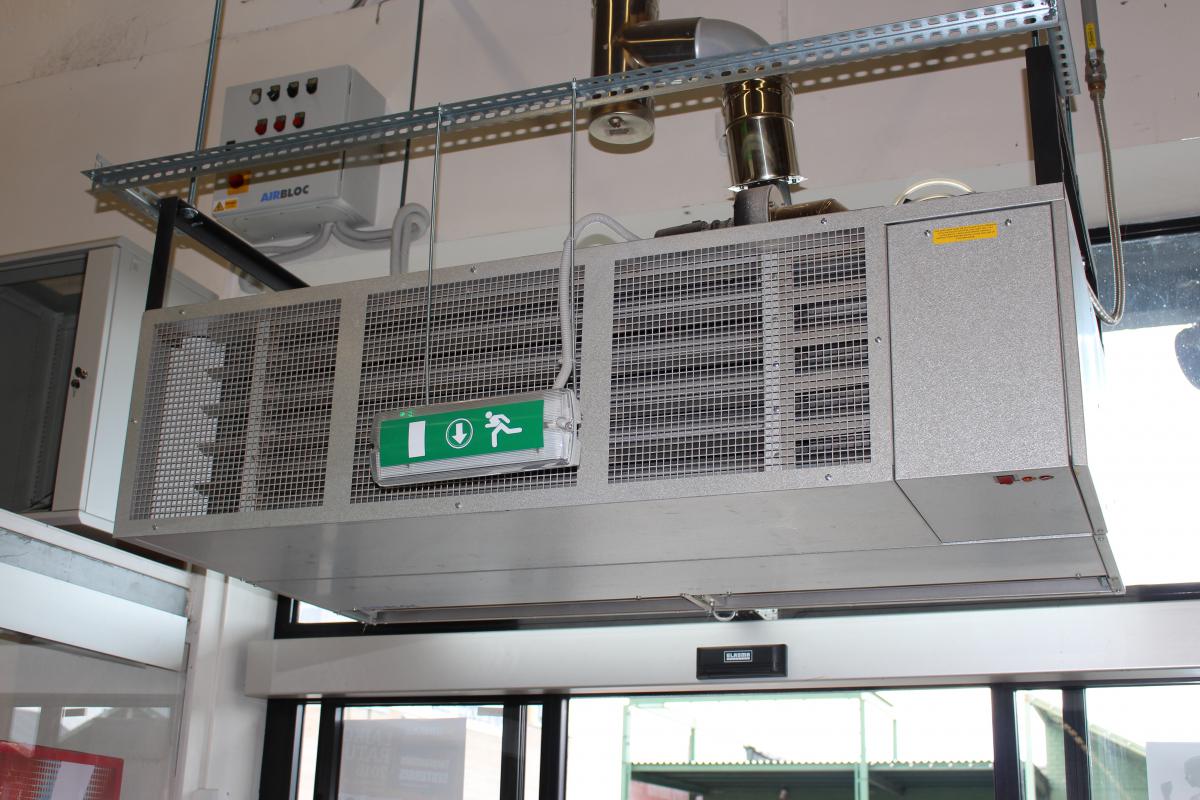

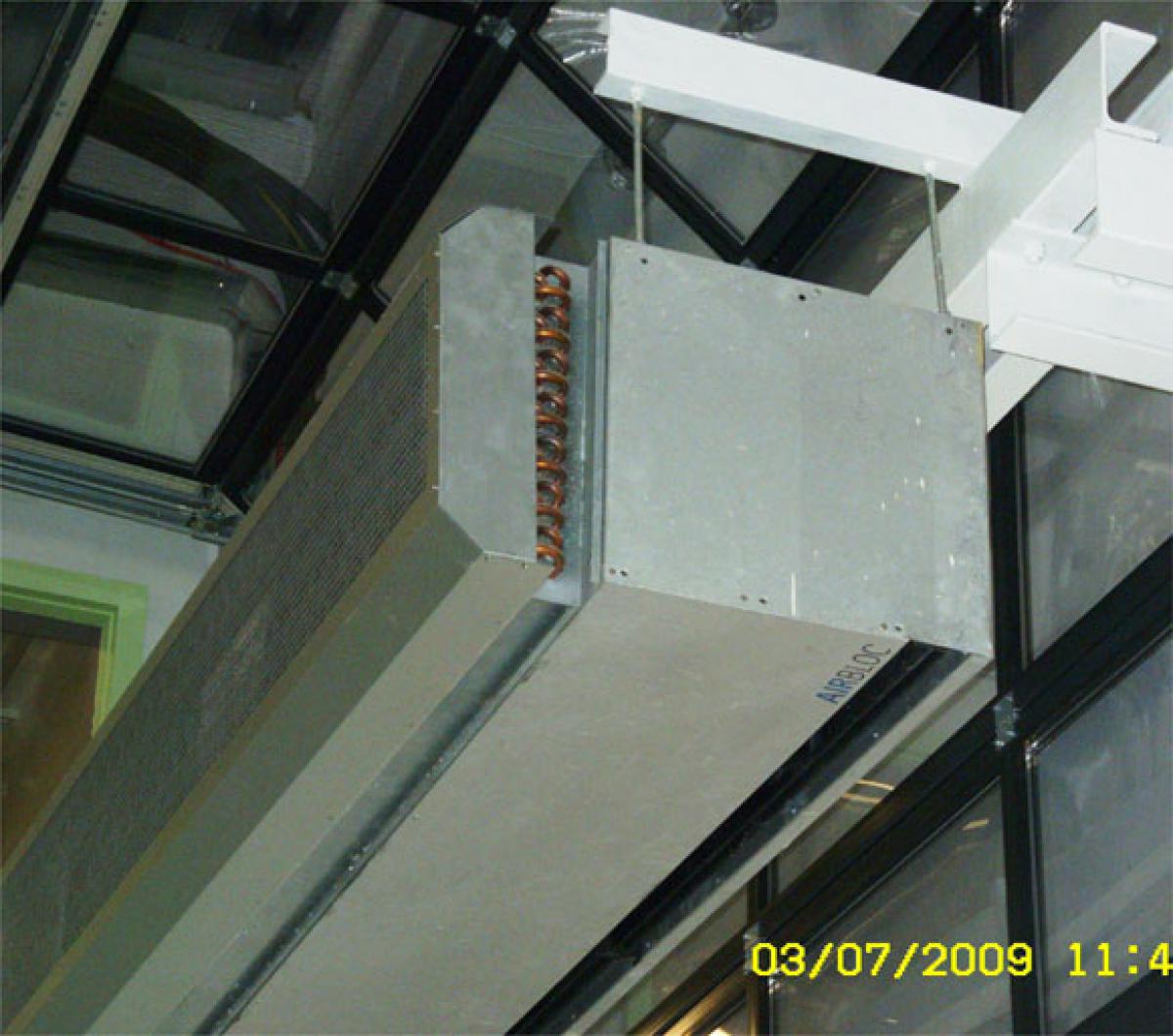

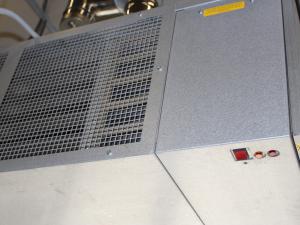

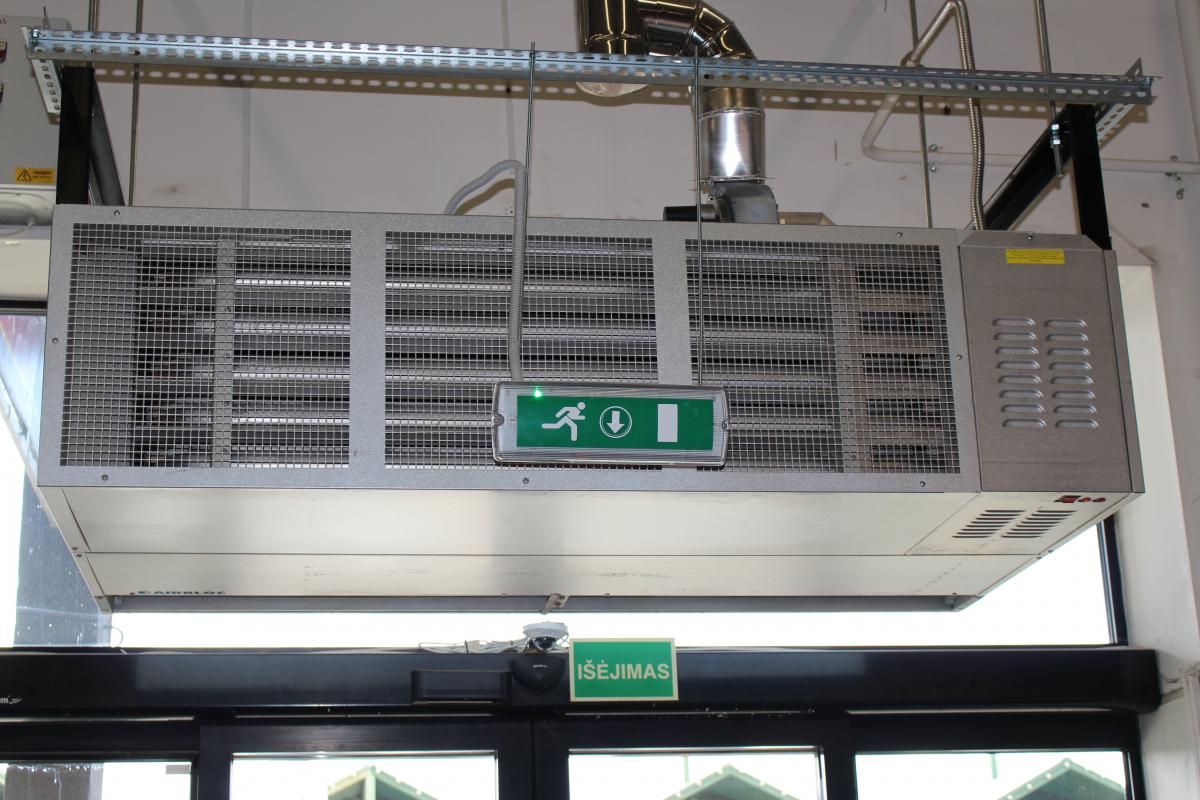

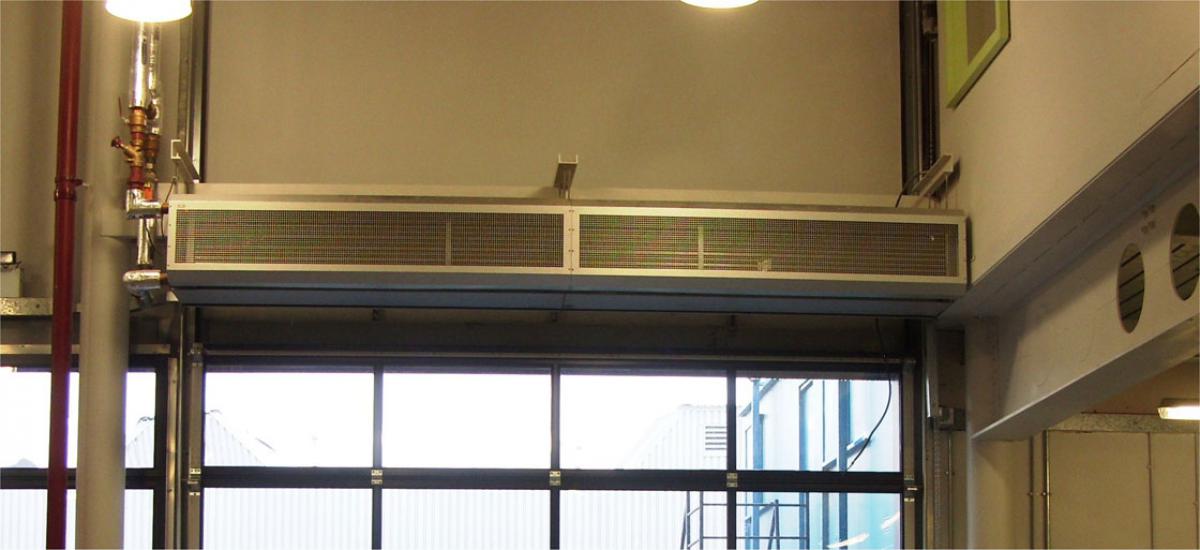

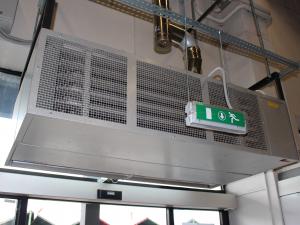

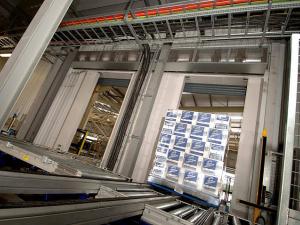

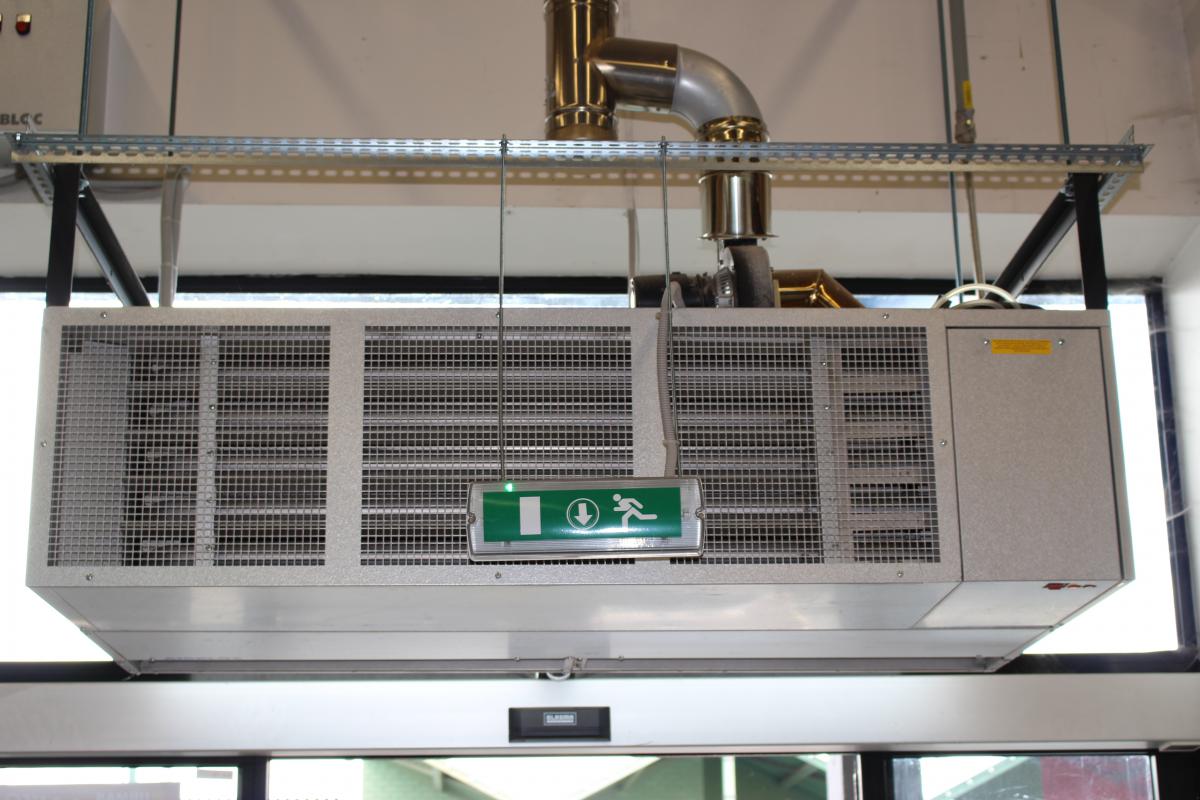

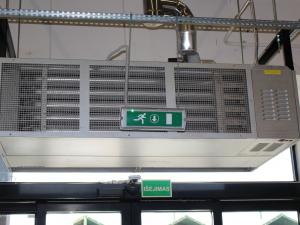

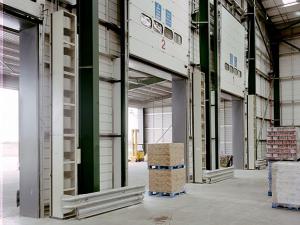

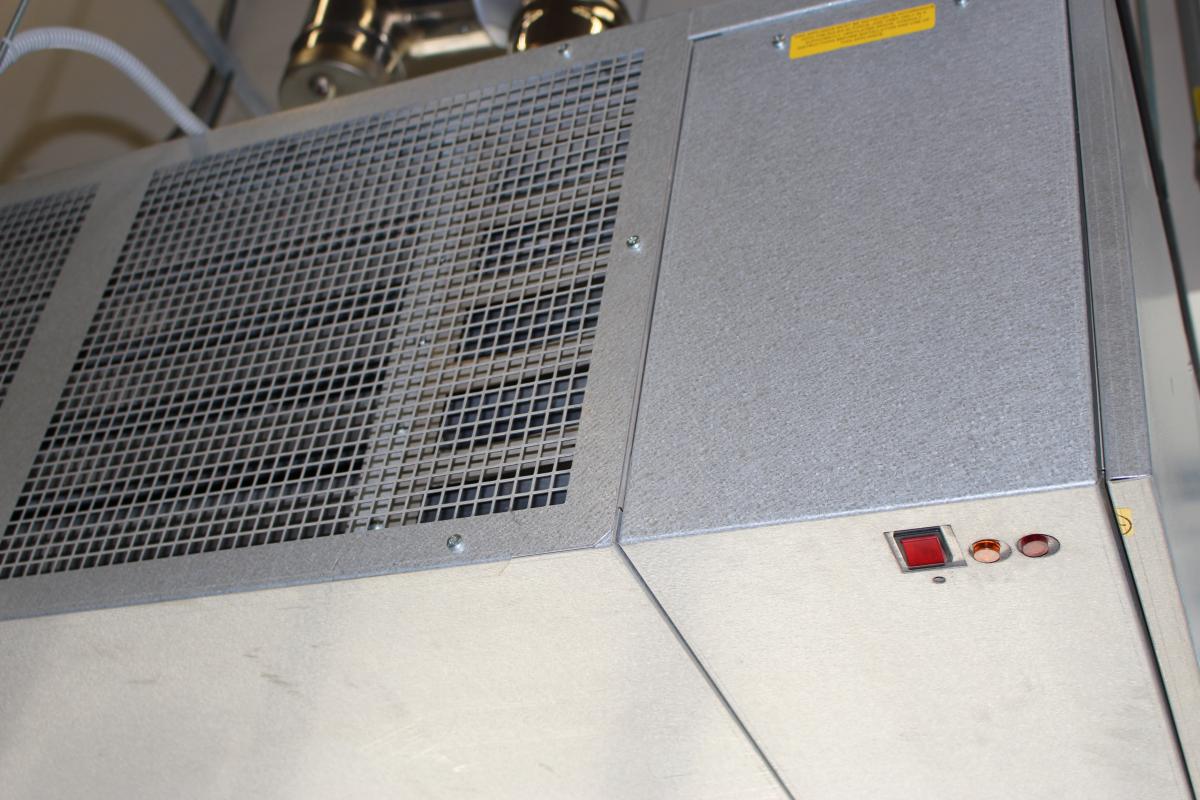

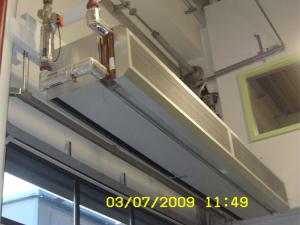

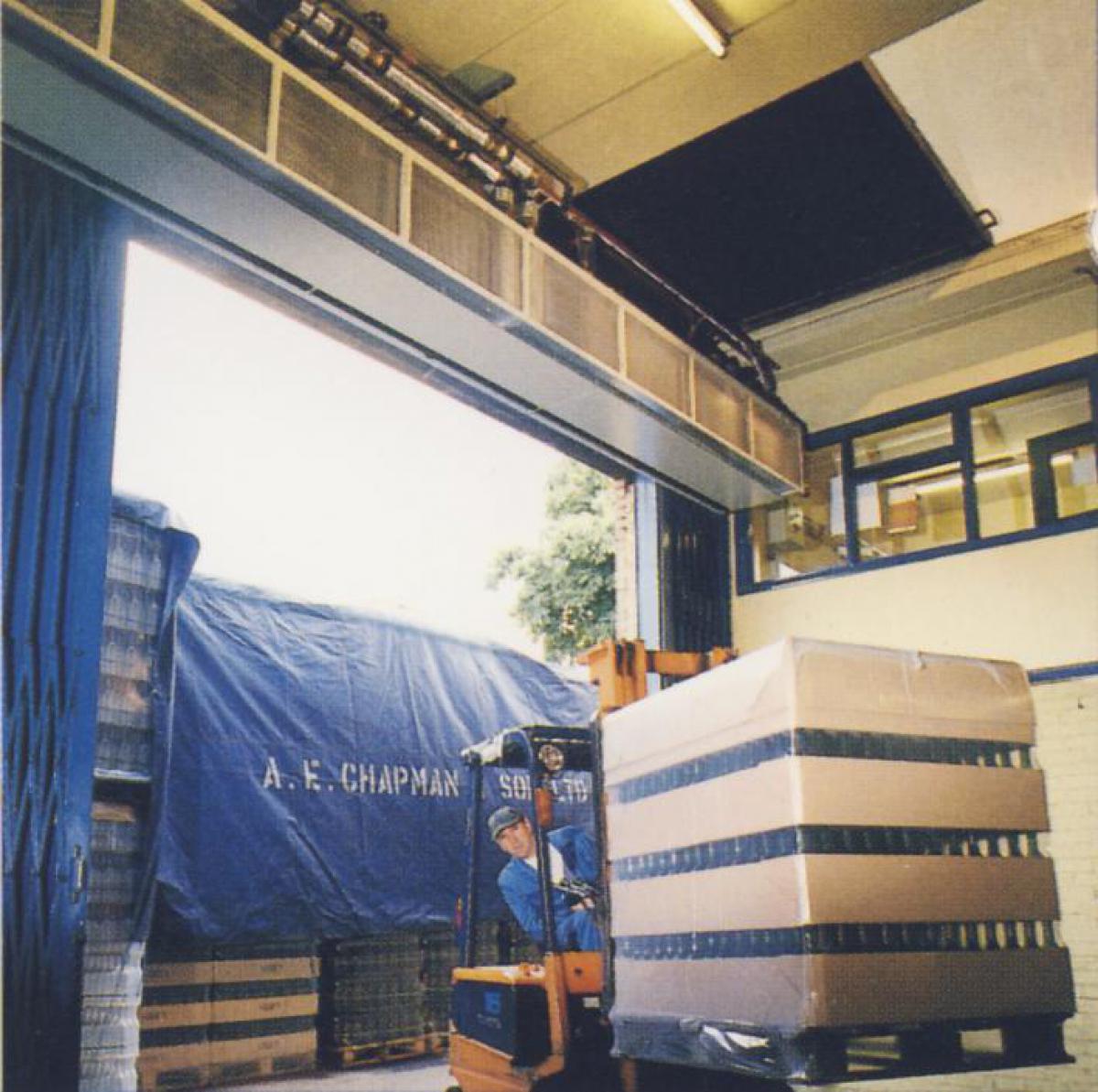

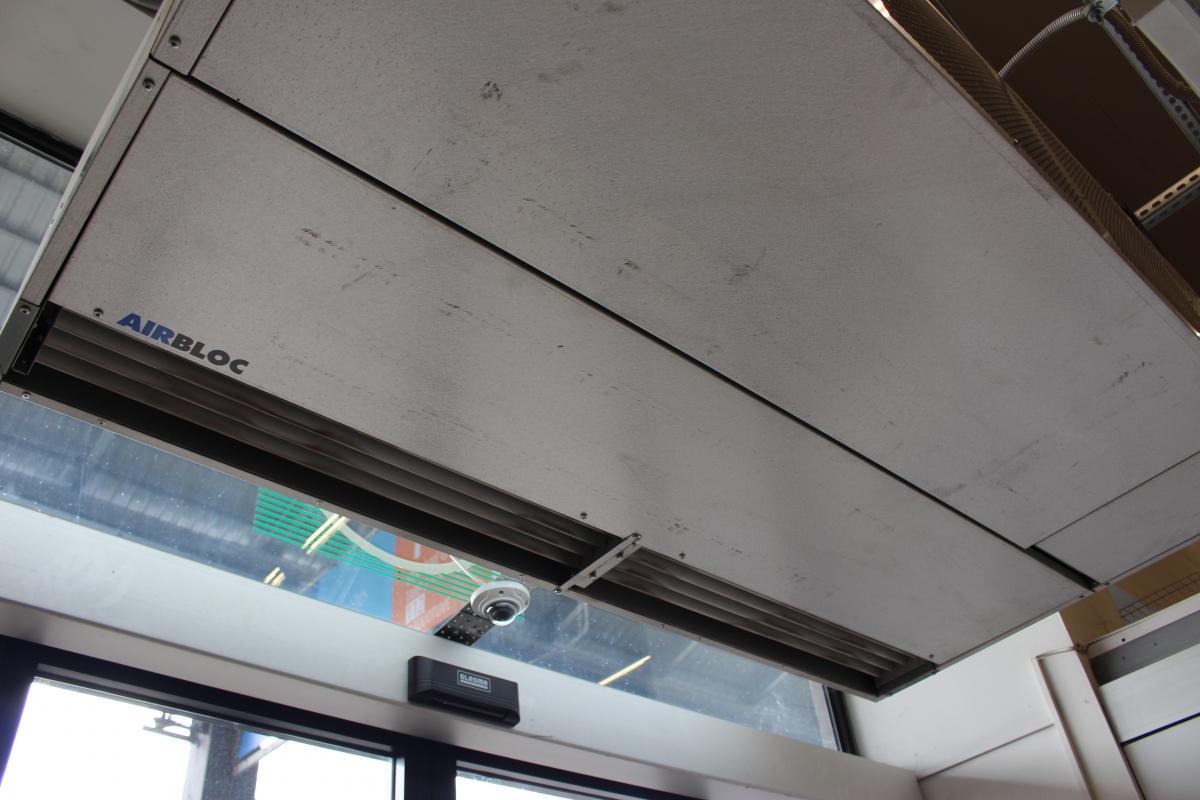

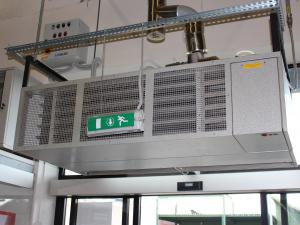

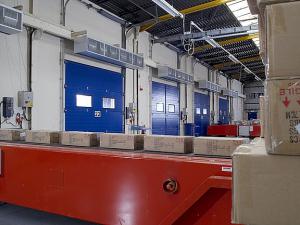

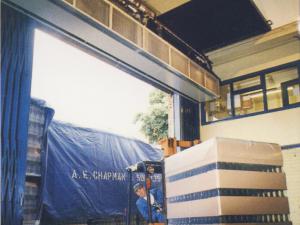

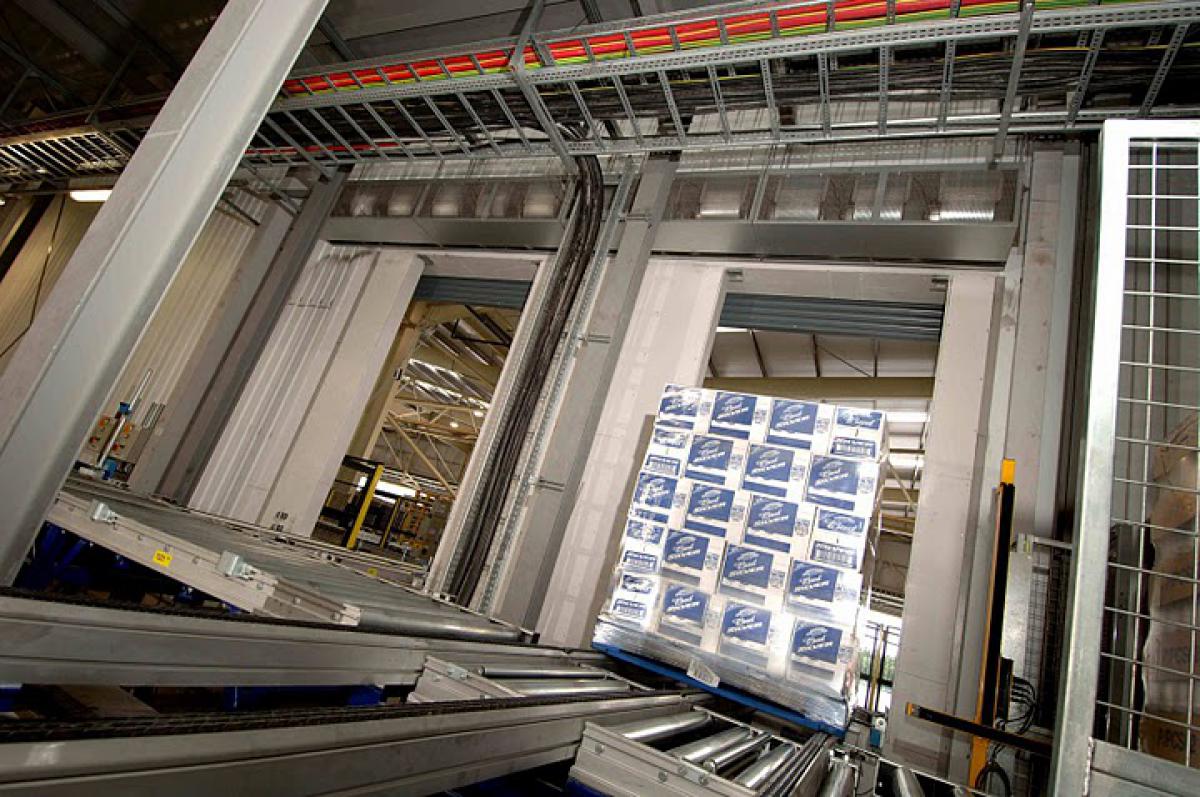

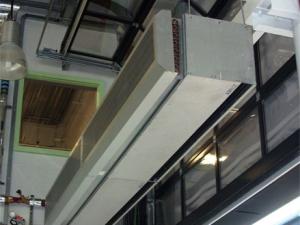

Galerija, montavimo pavyzdžiai
Atsisiųsti PDF

Paspauskite modelį: pateikiama techninė informacija, priedai

AB N - pramoninė, montuojama horizontaliai, maks. montavimo aukštis 6 m
	AB175N-2	40 kW šildymo galia, didelis oro srautas 7068 m³/val., ventiliatorių galia 1650 W, ilgis 1.75 m, GARANTIJA 2 metai
		AB175N-2
		40 kW šildymo galia, didelis oro srautas 7068 m³/val., ventiliatorių galia 1650 W, ilgis 1.75 m, GARANTIJA 2 metai
	AB225N-2	54 kW šildymo galia, didelis oro srautas 9425 m³/val., ventiliatorių galia 2200 W, ilgis 2.25 m, GARANTIJA 2 metai
		AB225N-2
		54 kW šildymo galia, didelis oro srautas 9425 m³/val., ventiliatorių galia 2200 W, ilgis 2.25 m, GARANTIJA 2 metai
	AB350N-2	80 kW šildymo galia, didelis oro srautas 14136 m³/val., ventiliatorių galia 3300 W, ilgis 3.5 m (2 x AB175N), GARANTIJA 2 metai
		AB350N-2
		80 kW šildymo galia, didelis oro srautas 14136 m³/val., ventiliatorių galia 3300 W, ilgis 3.5 m (2 x AB175N), GARANTIJA 2 metai
AB400N-2	94 kW šildymo galia, didelis oro srautas 16493 m³/val., ventiliatorių galia 3850 W, ilgis 4 m (AB175N + AB225N), GARANTIJA 2 metai
	AB400N-2
	94 kW šildymo galia, didelis oro srautas 16493 m³/val., ventiliatorių galia 3850 W, ilgis 4 m (AB175N + AB225N), GARANTIJA 2 metai
AB450N-2	108 kW šildymo galia, didelis oro srautas 18850 m³/val., ventiliatorių galia 4400 W, ilgis 4.5 m (2 x AB225N), GARANTIJA 2 metai
	AB450N-2
	108 kW šildymo galia, didelis oro srautas 18850 m³/val., ventiliatorių galia 4400 W, ilgis 4.5 m (2 x AB225N), GARANTIJA 2 metai
AB525N-2	120 kW šildymo galia, didelis oro srautas 21204 m³/val., ventiliatorių galia 4950 W, ilgis 5.25 m (3 x AB175N), GARANTIJA 2 metai
	AB525N-2
	120 kW šildymo galia, didelis oro srautas 21204 m³/val., ventiliatorių galia 4950 W, ilgis 5.25 m (3 x AB175N), GARANTIJA 2 metai
AB575N-2	134 kW šildymo galia, didelis oro srautas 23561 m³/val., ventiliatorių galia 5500 W, ilgis 5.75 m (2 x AB175N + 1 x AB225N), GARANTIJA 2 metai
	AB575N-2
	134 kW šildymo galia, didelis oro srautas 23561 m³/val., ventiliatorių galia 5500 W, ilgis 5.75 m (2 x AB175N + 1 x AB225N), GARANTIJA 2 metai
AB625N-2	148 kW šildymo galia, didelis oro srautas 25918 m³/val., ventiliatorių galia 6050 W, ilgis 6.25 m (2 x AB225N + 1 x AB175N), GARANTIJA 2 metai
	AB625N-2
	148 kW šildymo galia, didelis oro srautas 25918 m³/val., ventiliatorių galia 6050 W, ilgis 6.25 m (2 x AB225N + 1 x AB175N), GARANTIJA 2 metai
AB675N-2	162 kW šildymo galia, didelis oro srautas 28275 m³/val., ventiliatorių galia 6600 W, ilgis 6.75 m (3 x AB225N), GARANTIJA 2 metai
	AB675N-2
	162 kW šildymo galia, didelis oro srautas 28275 m³/val., ventiliatorių galia 6600 W, ilgis 6.75 m (3 x AB225N), GARANTIJA 2 metai

Modelis		AB175N	AB225N	AB350N	AB400N	AB450N	AB525N	AB575N	AB625N	AB675N
Bendrieji duomenys
Durų plotis	m	1,75	2,25	3,5	4	4,5	5,25	5,75	6,25	6,75
Maksimalus montavimo aukštis	m	6
Modulių skaičius	vnt.	1		2			3
Šilumnešis		dujos
Atiduodama šiluminė galia	kW	40	54	80	94	108	120	134	148	162
Kuro sąnaudos
Gamtinės dujos (G20)	m³/val.	4,7	6,3	9,4	11,0	12,6	14,1	15,7	17,3	18,9
Gamtinės dujos (G25)	m³/val.	5,4	7,4	10,8	12,8	14,8	16,2	18,2	20,2	22,2
Suskystintos dujos (G31)	l/val.	7,0	9,4	14,0	16,4	18,8	21,0	23,4	25,8	28,2
Dujų slėgis
Gamtinės dujos (G20)	mbar	maks. 25 mbar ; min. 17 mbar ; nominalus 20 mbar
Gamtinės dujos (G25)	mbar	maks. 30 mbar ; min. 20 mbar ; nominalus 25 mbar
Suskystintos dujos (G31)	mbar	maks. 45 mbar ; min. 25 mbar ; nominalus 37 mbar
Ventiliatorių duomenys
Ventiliatoriaus nuostatos		2
Ventiliatorių tipas		išcentrinis
Ventiliatorių skaičius	vnt.	3	4	6	7	8	9	10	11	12
Maksimalus oro srautas	m³/val.	7068	9425	14136	16493	18850	21204	23561	25918	28275
Maitinimo duomenys
Maitinimo įtampa		230V 1 fazė 50 Hz
Pilna apkrova vienam ventiliatoriui	amps	4,5
Motoro galia (vieno ventiliatoriaus)	W	550
Pilna apkrova visiems ventiliatoriams	amps	13,5	18	27	31,5	36	40,5	45	49,5	54
Visų ventiliatorių bendra galia	kW	1,65	2,2	3,3	3,85	4,4	4,95	5,5	6,05	6,6
Visa naudojama galia	kW	1,75	2,3	3,5	4,05	4,6	5,25	5,8	6,35	6,9
Matmenys
Plotis	mm	1750	2250	3500	4000	4500	5250	5750	6250	6750
Gylis	mm	950
Aukštis	mm	700
Dūmtakio skersmuo	mm Ø	130
Dujų tiekimo jungtis	BSP/Rc	¹/₂"
Svoris	kg	185	230	370	415	460	555	600	645	690

Matmenys

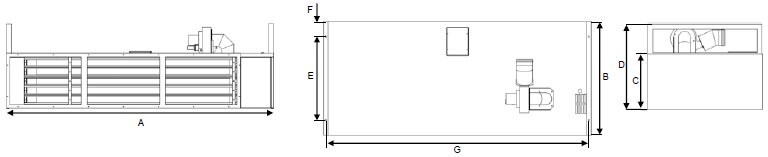

AB Serijos dujinės oro užuolaidos matmenys

Standartiniai modeliai
Modelis		AB175N	AB225N
A	mm	1750	2250
B	mm	950
C	mm	457
D	mm	700
E	mm	700
F	mm	125
G	mm	1710	2210

Modelių komplektavimas
Modelis	AB175	AB225
AB350	x2
AB400	x1	x1
AB450		x2
AB525	x3
AB575	x2	x1
AB625	x1	x2
AB675		x3

Atviri vartai, angos ne tik sukelia nepatogumų, bet ir žymiai padidina pastato energijos nuostolį, eksploatacijos išlaidas. Airbloc siūlo rentabilų, efektyvaus energijos vartojimo sprendimą. Tai – galingos AB serijos pramoninės oro užuolaidos, skirtos montuoti aukštuose ar plačiuose vartuose. Asortimentas išsiskiria gausa: galima rinktis vandenines, elektrines, dujines, garines ar nešildančias oro užuolaidas. Dėl išcentrinių ventiliatorių AB oro užuolaidos pučia didelį oro srautą per visą durų plotį ir taip sukuria efektyvų šilto oro barjerą, kuris sustabdo lauko oro patekimą į vidų ir tuo pačiu neleidžia pabėgti šiltam ar atvėsintam patalpos orui.

Oro užuolaidas galima montuoti horizontaliai virš durų iki 6 m aukštyje. AB oro užuolaidas patogu montuoti, 1,75 m ir 2,25 m ilgio modulius galima sujungti tarpusavyje ir gauti reikiamą dydį.

Veikimo principas: įtraukiamą orą pašildo dujinis šilumokaitis, o išcentriniai ventiliatoriai jį dideliu greičiu išpučia. Naudojamos gamtinės (G20, G25) arba suskystintos (G31) dujos. Oro užuolaidos darbą galima valdyti panaudojant magnetinį durų kontaktą.

AB pramoninės oro užuolaidos puikiai tiks montuoti tiek seniai pastatytuose, tiek naujuose pastatuose, papildomai užsisakę nuotolinio valdymo pultą, galėsite valdyti oro srautą dviem greičiais.

AB N pramonines oro užuolaidas su dujiniu šilumokaičiu verta rinktis, nes:

Skirtos pramonei, didelis oro srautas – galingos oro užuolaidos pučia didelį oro srautą ir sukuria efektyvią oro užsklandą, puikiai tiks montuoti aukštuose ar plačiuose vartuose.
Moduliai jungiasi tarpusavyje – sujungus tarpusavyje 1,75 m ir 2,25 m dydžio modulius, galima išgauti reikiamą dydį įvairaus pločio vartams ir angoms.
Oro užsklanda saugo nuo: žiemos šalčio, vasaros karščio, dūmų, tvaiko, vabzdžių, dulkių. Išlaiko patalpoje šiltą ar atvėsintą jos orą.
Kokybės garantija – tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
Plačios pritaikymo galimybės: logistikos centrai, angarai, dirbtuvės, remonto depai, mažmeninės prekybos patalpos, sandėliai, cechai, fabrikai ir kiti pramoniniai pastatai, kuriems reikalingas efektyvus oro barjeras.

Kai apšildomuose pastatuose atidaromos durys, lauke esantis šaltesnis ir tankesnis oras per apatinę pravirų durų pusę plūsta į vidų, o šiltas oras iš vidaus per viršutinę pusę išeina laukan.

Tokiu būdu pastatas praranda didelę dalį šiluminės energijos, o šaltas oras laikosi pažeme ir mažina komfortinį lygį.

Be oro užuolaidų

Įsirengus Airbloc energiją taupančias oro užuolaidas, susidaro oro barjeras, skiriantis vidaus ir išorės klimatą ir atskiriantis natūralios konvekcijos oro srautą, kad išlaikytų šilumą pastato viduje.

Prietaisai suveikia kai atidaromos durys, arba gali veikti toliau ir jas uždarius, kad gamintų papildomą šilumą.

Horizontalus įrengimas

Optimaliam veikimui Airbloc oro užuolaidos tiekia orą dideliu greičiu, intensyvia srove ir temperatūra. Vienodai po visą durų plotį paskirstytas oro srautas užtikrina veiksmingą oro barjerą.

Veiksmingam klimato atskyrimui pramoninės durys reikalauja didelio oro kiekio. Oro srauto plotis yra svarbus prietaiso veikimui, o optimaliam oro greičio užtikrinimui reikalingi dideli oro kiekiai. Airbloc prietaisai turi 155 mm išleidimo angą, kuri sudaro daug veiksmingesnį oro barjerą nuo šalto lauko oro, kartu sumažindama šalto oro įsiskverbimą bei padidindama energijos santaupas.

Airbloc prietaisų išleidimo sekcijoje inkorporuotos tvirtos 70 mm gylio aliumininės laikančiojo sparno profilio mentės, veikiančios kaip oro tiesinimo sparnai, kurie mažindami oro srauto pasipriešinimą sudaro sluoksninio oro tekėjimo išmetimą. Oro išmetimo pritaikymui esamoms sąlygoms, visa konstrukcijų įranga reguliuojama kaip viena sekcija, kad būtų išlaikytas oro srauto profilis. Sureguliuota konstrukcijų įranga gali būti nustatyta tam tikroje padėtyje. Dviejų greičio funkcijų ventiliatorius leidžia nustatyti tinkamą oro srautą ir greitį, įvairiems durų aukščiams ar padėties lygiams.
