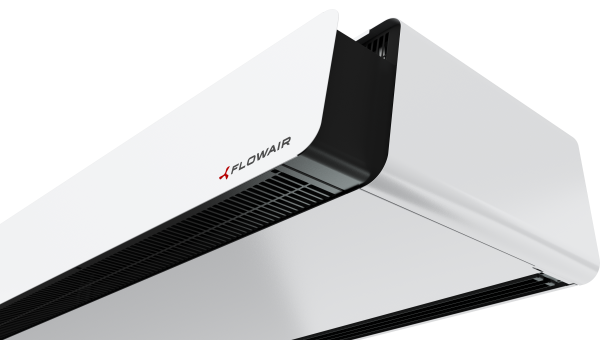

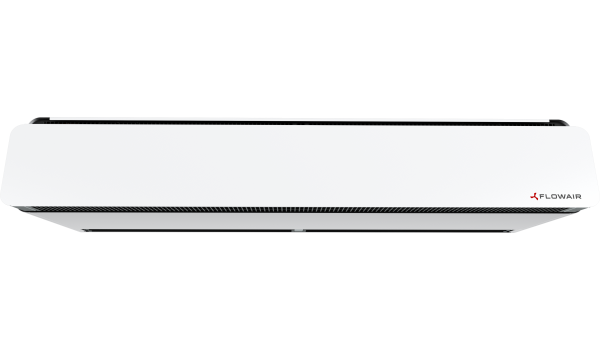

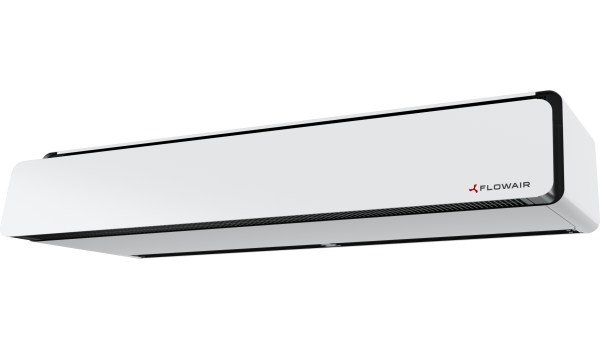

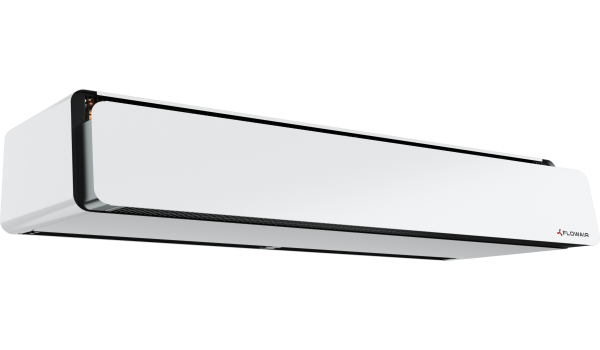

ELiS AX36 - skirta darbui su žemos temperatūros šilumnešiu, montuojama horizontaliai ir vertikaliai, milteliniu būdu dažyto plieno korpusas, dinamiškai startuojantys EC ventiliatoriai, automatinio darbo režimai prisitaikantys prie lauko oro sąlygų (OPTIsmart), apsaugos klasė IP21, galima prijungti prie BMS, maks. montavimo aukštis 3.6 m | |||
---|---|---|---|
![]() |
ELiS AX36-W3R-100 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 8.1 kW prie min. oro srauto iki 12.9 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 26-21°C, 3 eilių šilumokaitis, oro srautas 900-1800 m³/val., maks. elektros suvartojimas 270 W, garso slėgio lygis 42-60 dB(A), uždengiama durų anga 1 m, svoris 38.5 kg, GARANTIJA 2 metai | |
![]() |
ELiS AX36-W3R-100 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 8.1 kW prie min. oro srauto iki 12.9 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 26-21°C, 3 eilių šilumokaitis, oro srautas 900-1800 m³/val., maks. elektros suvartojimas 270 W, garso slėgio lygis 42-60 dB(A), uždengiama durų anga 1 m, svoris 38.5 kg, GARANTIJA 2 metai | |||
ELiS AX36-W3R-150 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 11.8 kW prie min. oro srauto iki 20.5 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 29-22°C, 3 eilių šilumokaitis, oro srautas 1200-2700 m³/val., maks. elektros suvartojimas 400 W, garso slėgio lygis 43-61 dB(A), uždengiama durų anga 1.5 m, svoris 53.3 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX36-W3R-150 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 11.8 kW prie min. oro srauto iki 20.5 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 29-22°C, 3 eilių šilumokaitis, oro srautas 1200-2700 m³/val., maks. elektros suvartojimas 400 W, garso slėgio lygis 43-61 dB(A), uždengiama durų anga 1.5 m, svoris 53.3 kg, GARANTIJA 2 metai | |||
ELiS AX36-W3R-200 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 17.1 kW prie min. oro srauto iki 29.0 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 25-20°C, 3 eilių šilumokaitis, oro srautas 2000-4300 m³/val., maks. elektros suvartojimas 670 W, garso slėgio lygis 45-63 dB(A), uždengiama durų anga 2 m, svoris 71.7 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX36-W3R-200 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 17.1 kW prie min. oro srauto iki 29.0 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 25-20°C, 3 eilių šilumokaitis, oro srautas 2000-4300 m³/val., maks. elektros suvartojimas 670 W, garso slėgio lygis 45-63 dB(A), uždengiama durų anga 2 m, svoris 71.7 kg, GARANTIJA 2 metai | |||
ELiS AX36-W3R-250 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 21.4 kW prie min. oro srauto iki 38.0 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 27-21°C, 3 eilių šilumokaitis, oro srautas 2300-5300 m³/val., maks. elektros suvartojimas 810 W, garso slėgio lygis 46-64 dB(A), uždengiama durų anga 2.5 m, svoris 86.8 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX36-W3R-250 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 21.4 kW prie min. oro srauto iki 38.0 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 27-21°C, 3 eilių šilumokaitis, oro srautas 2300-5300 m³/val., maks. elektros suvartojimas 810 W, garso slėgio lygis 46-64 dB(A), uždengiama durų anga 2.5 m, svoris 86.8 kg, GARANTIJA 2 metai | |||
ELiS AX36-W4R-100 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 8.7 kW prie min. oro srauto iki 15.2 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 32-26°C, 4 eilių šilumokaitis, oro srautas 800-1700 m³/val., maks. elektros suvartojimas 270 W, garso slėgio lygis 41-59 dB(A), uždengiama durų anga 1 m, svoris 40.0 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX36-W4R-100 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 8.7 kW prie min. oro srauto iki 15.2 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 32-26°C, 4 eilių šilumokaitis, oro srautas 800-1700 m³/val., maks. elektros suvartojimas 270 W, garso slėgio lygis 41-59 dB(A), uždengiama durų anga 1 m, svoris 40.0 kg, GARANTIJA 2 metai | |||
ELiS AX36-W4R-150 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 12.7 kW prie min. oro srauto iki 24.1 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 34-27°C, 4 eilių šilumokaitis, oro srautas 1100-2600 m³/val., maks. elektros suvartojimas 400 W, garso slėgio lygis 42-60 dB(A), uždengiama durų anga 1.5 m, svoris 55.6 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX36-W4R-150 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 12.7 kW prie min. oro srauto iki 24.1 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 34-27°C, 4 eilių šilumokaitis, oro srautas 1100-2600 m³/val., maks. elektros suvartojimas 400 W, garso slėgio lygis 42-60 dB(A), uždengiama durų anga 1.5 m, svoris 55.6 kg, GARANTIJA 2 metai | |||
ELiS AX36-W4R-200 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 20.6 kW prie min. oro srauto iki 36.7 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 31-26°C, 4 eilių šilumokaitis, oro srautas 1900-4200 m³/val., maks. elektros suvartojimas 670 W, garso slėgio lygis 44-62 dB(A), uždengiama durų anga 2 m, svoris 74.8 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX36-W4R-200 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 20.6 kW prie min. oro srauto iki 36.7 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 31-26°C, 4 eilių šilumokaitis, oro srautas 1900-4200 m³/val., maks. elektros suvartojimas 670 W, garso slėgio lygis 44-62 dB(A), uždengiama durų anga 2 m, svoris 74.8 kg, GARANTIJA 2 metai | |||
ELiS AX36-W4R-250 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 24.7 kW prie min. oro srauto iki 46.6 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 33-26°C, 4 eilių šilumokaitis, oro srautas 2200-5200 m³/val., maks. elektros suvartojimas 810 W, garso slėgio lygis 45-63 dB(A), uždengiama durų anga 2.5 m, svoris 90.3 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX36-W4R-250 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 24.7 kW prie min. oro srauto iki 46.6 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 33-26°C, 4 eilių šilumokaitis, oro srautas 2200-5200 m³/val., maks. elektros suvartojimas 810 W, garso slėgio lygis 45-63 dB(A), uždengiama durų anga 2.5 m, svoris 90.3 kg, GARANTIJA 2 metai | |||
ELiS AX45 - skirta darbui su žemos temperatūros šilumnešiu, montuojama horizontaliai ir vertikaliai, milteliniu būdu dažyto plieno korpusas, dinamiškai startuojantys EC ventiliatoriai, automatinio darbo režimai prisitaikantys prie lauko oro sąlygų (OPTIsmart), apsaugos klasė IP21, galima prijungti prie BMS, maks. montavimo aukštis 4.5 m | |||
![]() |
ELiS AX45-W3R-100 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 9.3 kW prie min. oro srauto iki 15.7 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 25-18°C, 3 eilių šilumokaitis, oro srautas 1100-2500 m³/val., maks. elektros suvartojimas 490 W, garso slėgio lygis 43-61 dB(A), uždengiama durų anga 1 m, svoris 40.8 kg, GARANTIJA 2 metai | |
![]() |
ELiS AX45-W3R-100 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 9.3 kW prie min. oro srauto iki 15.7 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 25-18°C, 3 eilių šilumokaitis, oro srautas 1100-2500 m³/val., maks. elektros suvartojimas 490 W, garso slėgio lygis 43-61 dB(A), uždengiama durų anga 1 m, svoris 40.8 kg, GARANTIJA 2 metai | |||
ELiS AX45-W3R-150 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 13.9 kW prie min. oro srauto iki 24.1 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 27-20°C, 3 eilių šilumokaitis, oro srautas 1500-3500 m³/val., maks. elektros suvartojimas 650 W, garso slėgio lygis 44-62 dB(A), uždengiama durų anga 1.5 m, svoris 55.5 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX45-W3R-150 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 13.9 kW prie min. oro srauto iki 24.1 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 27-20°C, 3 eilių šilumokaitis, oro srautas 1500-3500 m³/val., maks. elektros suvartojimas 650 W, garso slėgio lygis 44-62 dB(A), uždengiama durų anga 1.5 m, svoris 55.5 kg, GARANTIJA 2 metai | |||
ELiS AX45-W3R-200 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 18.4 kW prie min. oro srauto iki 31.8 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 24-19°C, 3 eilių šilumokaitis, oro srautas 2200-5000 m³/val., maks. elektros suvartojimas 990 W, garso slėgio lygis 45-64 dB(A), uždengiama durų anga 2 m, svoris 73.7 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX45-W3R-200 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 18.4 kW prie min. oro srauto iki 31.8 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 24-19°C, 3 eilių šilumokaitis, oro srautas 2200-5000 m³/val., maks. elektros suvartojimas 990 W, garso slėgio lygis 45-64 dB(A), uždengiama durų anga 2 m, svoris 73.7 kg, GARANTIJA 2 metai | |||
ELiS AX45-W3R-250 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 22.1 kW prie min. oro srauto iki 41.4 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 27-20°C, 3 eilių šilumokaitis, oro srautas 2400-6100 m³/val., maks. elektros suvartojimas 1150 W, garso slėgio lygis 46-65 dB(A), uždengiama durų anga 2.5 m, svoris 88.8 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX45-W3R-250 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 22.1 kW prie min. oro srauto iki 41.4 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 27-20°C, 3 eilių šilumokaitis, oro srautas 2400-6100 m³/val., maks. elektros suvartojimas 1150 W, garso slėgio lygis 46-65 dB(A), uždengiama durų anga 2.5 m, svoris 88.8 kg, GARANTIJA 2 metai | |||
ELiS AX45-W4R-100 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 10.3 kW prie min. oro srauto iki 19.1 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 30-23°C, 4 eilių šilumokaitis, oro srautas 1000-2400 m³/val., maks. elektros suvartojimas 490 W, garso slėgio lygis 42-60 dB(A), uždengiama durų anga 1 m, svoris 42.3 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX45-W4R-100 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 10.3 kW prie min. oro srauto iki 19.1 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 30-23°C, 4 eilių šilumokaitis, oro srautas 1000-2400 m³/val., maks. elektros suvartojimas 490 W, garso slėgio lygis 42-60 dB(A), uždengiama durų anga 1 m, svoris 42.3 kg, GARANTIJA 2 metai | |||
ELiS AX45-W4R-150 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 15.3 kW prie min. oro srauto iki 28.9 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 32-25°C, 4 eilių šilumokaitis, oro srautas 1400-3400 m³/val., maks. elektros suvartojimas 650 W, garso slėgio lygis 43-61 dB(A), uždengiama durų anga 1.5 m, svoris 57.8 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX45-W4R-150 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 15.3 kW prie min. oro srauto iki 28.9 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 32-25°C, 4 eilių šilumokaitis, oro srautas 1400-3400 m³/val., maks. elektros suvartojimas 650 W, garso slėgio lygis 43-61 dB(A), uždengiama durų anga 1.5 m, svoris 57.8 kg, GARANTIJA 2 metai | |||
ELiS AX45-W4R-200 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 22.2 kW prie min. oro srauto iki 40.6 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 31-24°C, 4 eilių šilumokaitis, oro srautas 2100-4900 m³/val., maks. elektros suvartojimas 990 W, garso slėgio lygis 44-63 dB(A), uždengiama durų anga 2 m, svoris 76.8 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX45-W4R-200 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 22.2 kW prie min. oro srauto iki 40.6 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 31-24°C, 4 eilių šilumokaitis, oro srautas 2100-4900 m³/val., maks. elektros suvartojimas 990 W, garso slėgio lygis 44-63 dB(A), uždengiama durų anga 2 m, svoris 76.8 kg, GARANTIJA 2 metai | |||
ELiS AX45-W4R-250 | Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 25.6 kW prie min. oro srauto iki 51.3 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 33-25°C, 4 eilių šilumokaitis, oro srautas 2300-6000 m³/val., maks. elektros suvartojimas 1150 W, garso slėgio lygis 45-64 dB(A), uždengiama durų anga 2.5 m, svoris 92.3 kg, GARANTIJA 2 metai | ||
![]() |
ELiS AX45-W4R-250 | ||
Šildymo galia prie 60/40°C vandens bei 18°C oro temperatūros: nuo 25.6 kW prie min. oro srauto iki 51.3 kW prie maks. oro srauto, temperatūros pakėlimas ΔT 33-25°C, 4 eilių šilumokaitis, oro srautas 2300-6000 m³/val., maks. elektros suvartojimas 1150 W, garso slėgio lygis 45-64 dB(A), uždengiama durų anga 2.5 m, svoris 92.3 kg, GARANTIJA 2 metai |
PASKIRTIS

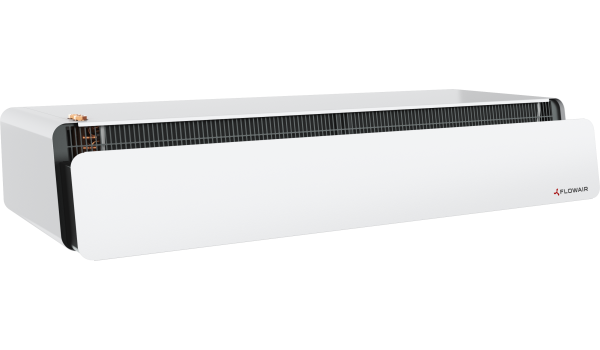

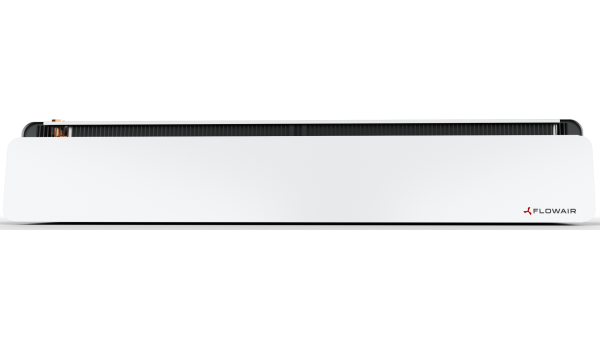

Vandeninė oro užuolaida ELiS AX – tai įrenginys, kurio užduotis sukurti efektyvų oro barjerą, atskiriantį patalpos vidų nuo išorinės aplinkos poveikio. Tokiu būdu išsaugomas šiltas ar atvėsintas patalpos oras, neleidžiama patekti dulkėms, vabzdžiams, išmetamosioms dujoms ir kitiems nešvarumams.

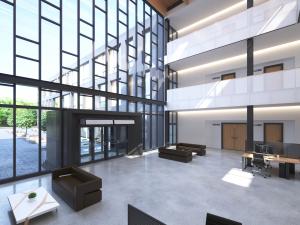

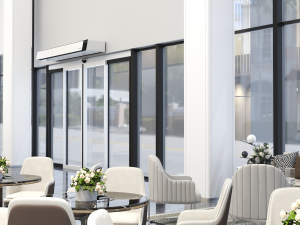

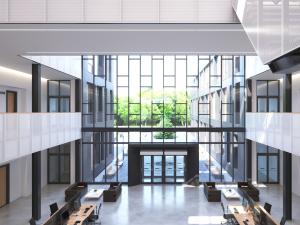

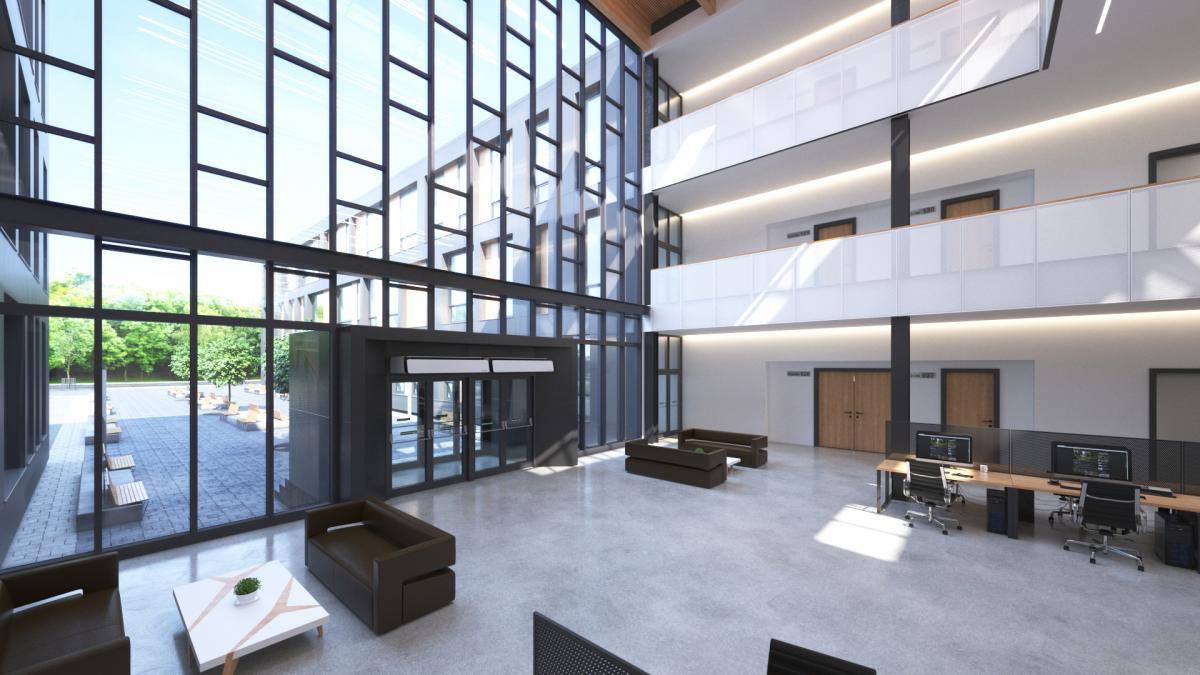

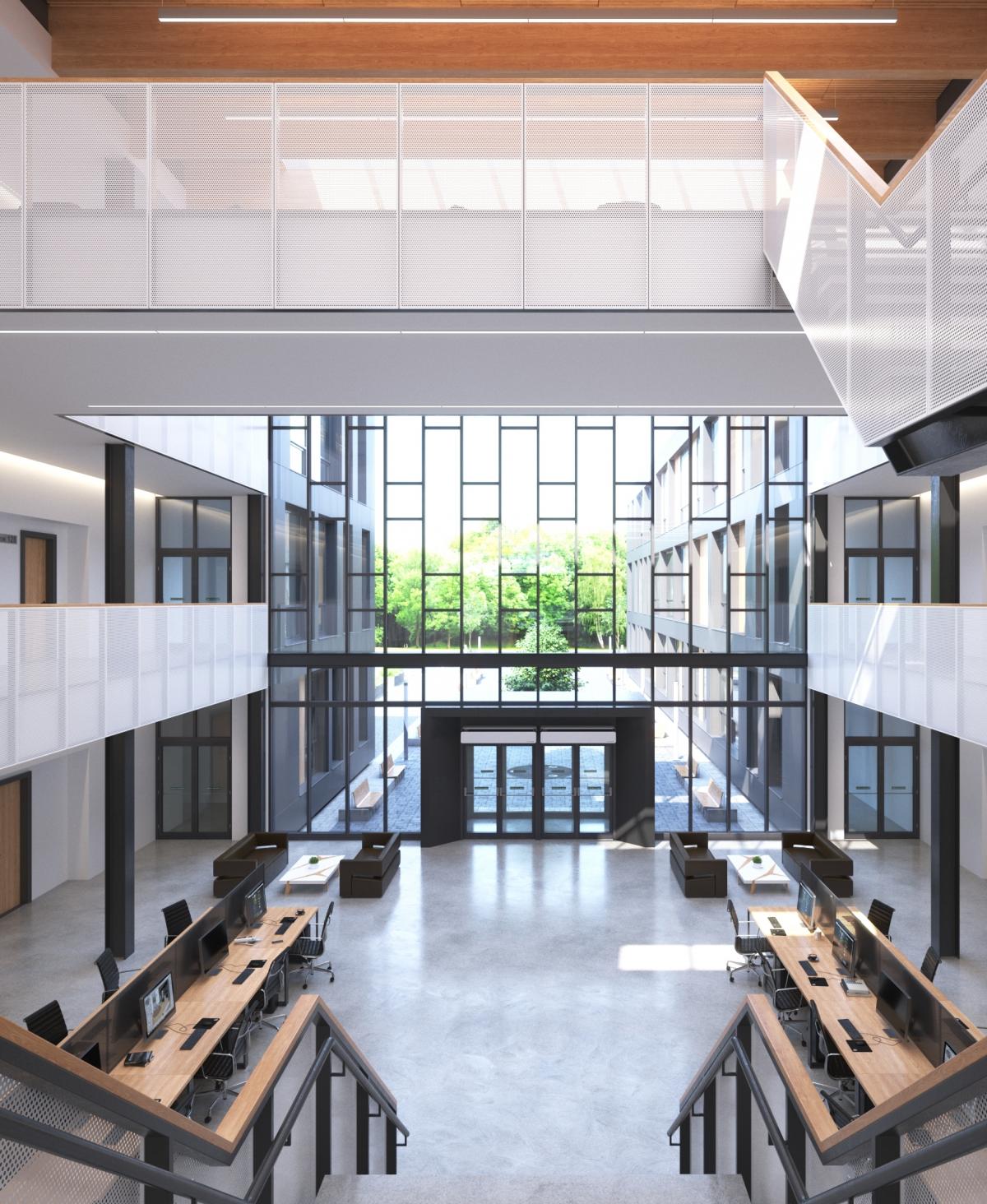

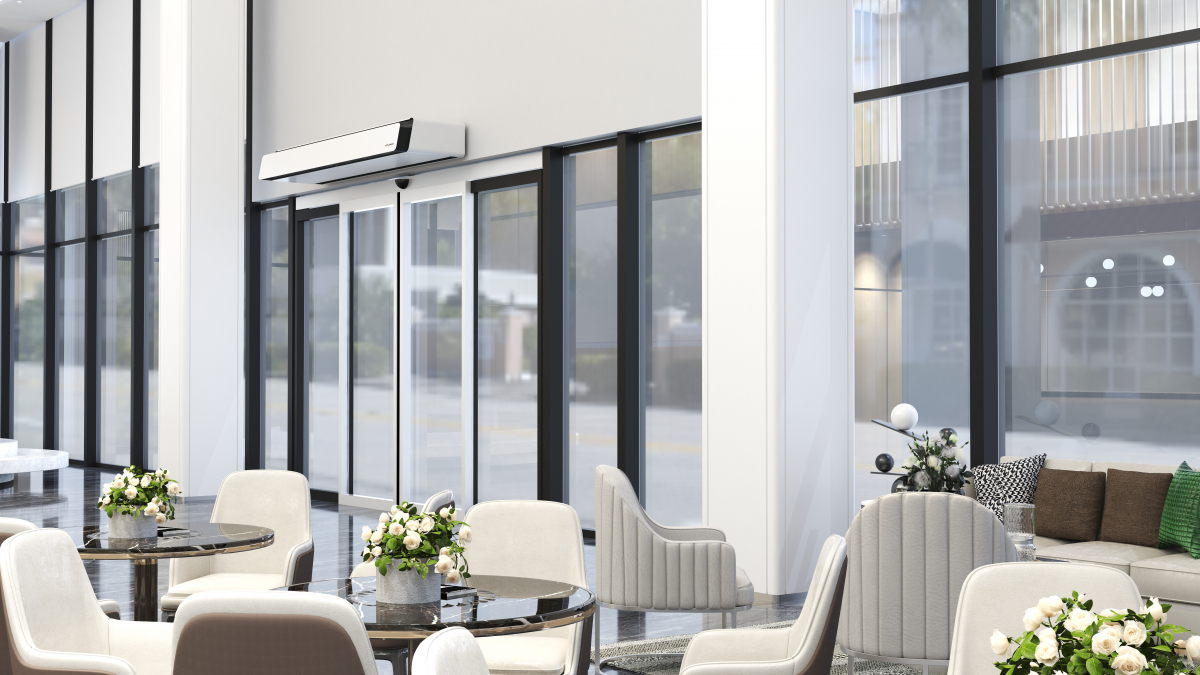

ELiS AX oro užuolaidos gali būti naudojamos įvairiose patalpose – nuo komercinių pastatų (kavinių, restoranų, muziejų, prekybos centrų) iki pramoninių pastatų, tokių kaip: sandėliai, logistikos centrai ar gamyklos.
Vienas iš pagrindinių skirtumų nuo kitų oro užuolaidų yra tas, kad ELiS AX oro užuolaidos yra skirtos darbui su žemos temperatūros šilumnešiu.

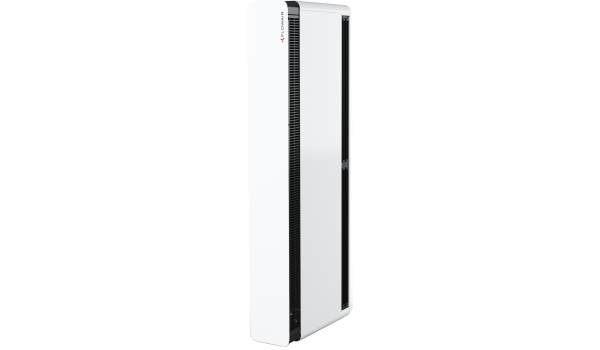

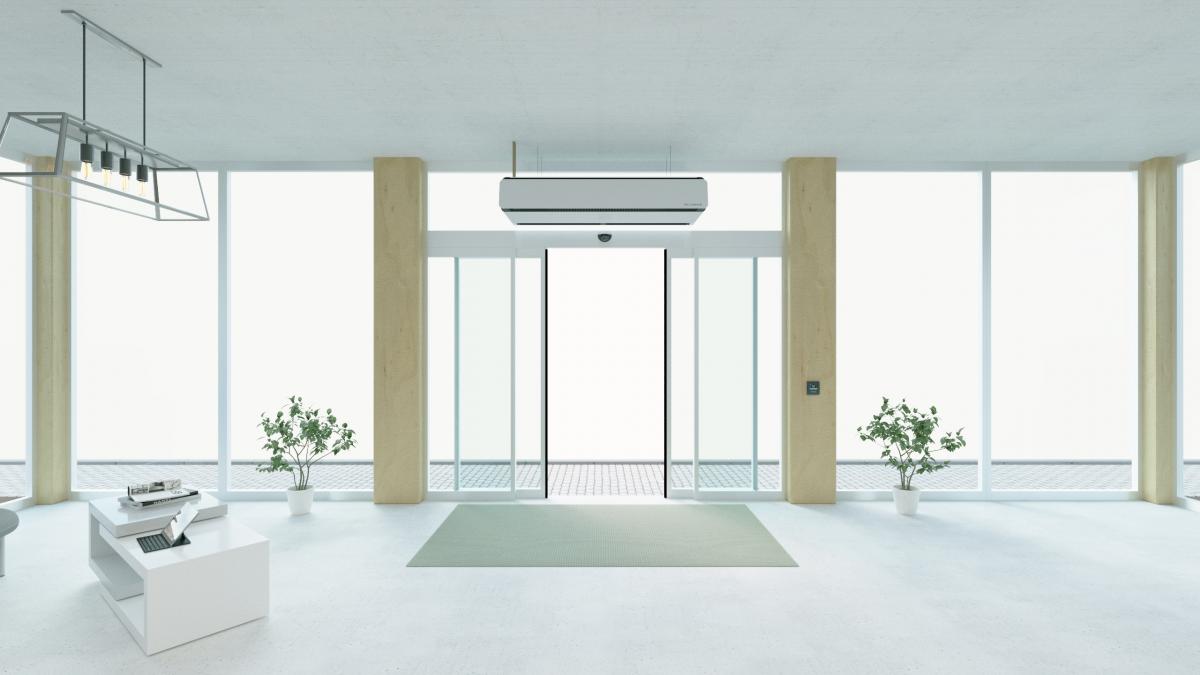

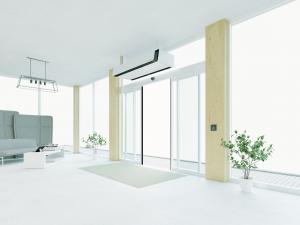

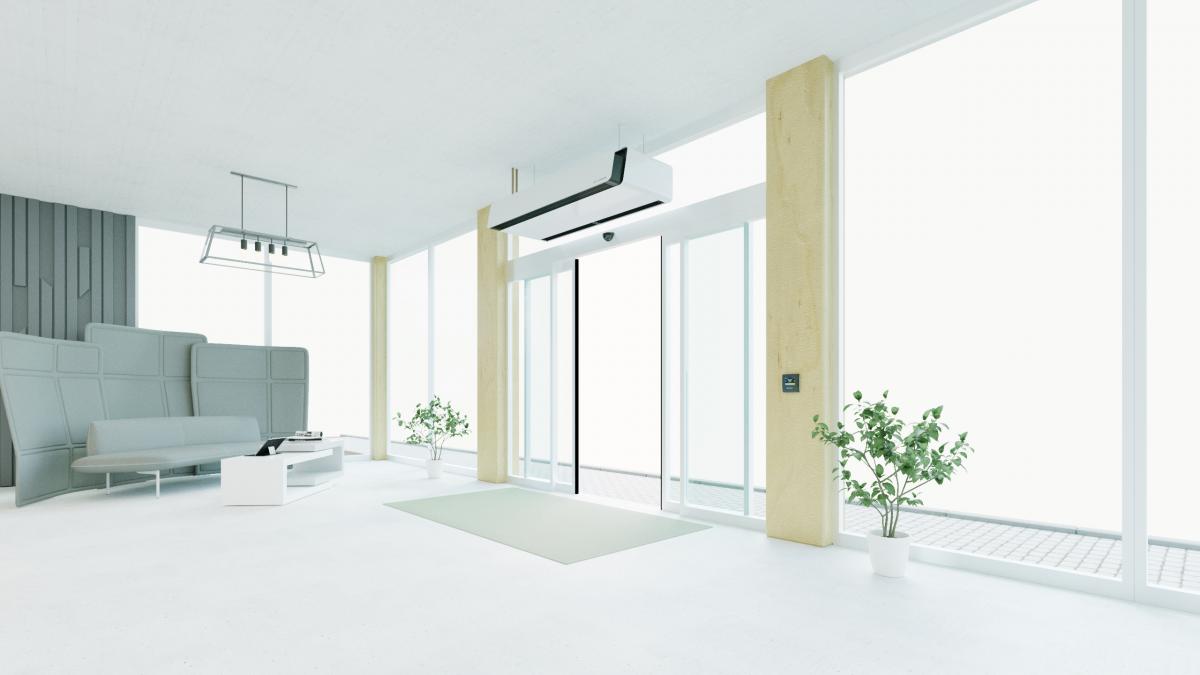

ELiS AX gali būti montuojamos tiek horizontaliai virš durų, tiek vertikaliai šone durų.
MODELIAI
Pagal montavimo aukštį, ELiS AX oro užuolaidos yra dviejų modelių:
Kiekvienas oro užuolaidos modelis gali būti keturių ilgių: 1 m, 1,5 m, 2 m, 2,5 m. Įrenginyje yra 3-jų arba 4-ių eilių vandens šilumokaitis, užtikrinantis didelę šildymo galią, net ir naudojant žemos temperatūros šilumos šaltinius. Iš viso yra net 16 skirtingų ELiS AX oro užuolaidų modelių, besiskiriančių maksimaliu išpūtimo diapazonu, ilgiu ir šilumokaičio eilėmis.
Standartiškai oro užuolaidos spalva yra balta su juodais elementais.
VEIKIMO PRINCIPAS

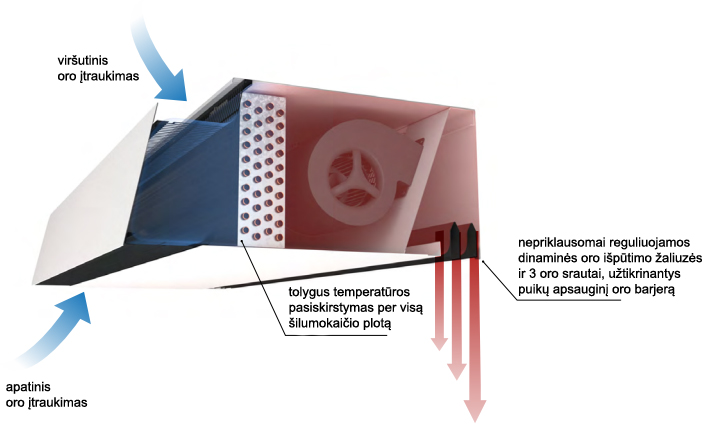

Veikimo principas: įtraukiamą į prietaisą orą pašildo karšto vandens šilumokaitis, tuo tarpu iš lengvo ir patvaraus plastiko pagamintas EC tipo ventiliatorius tyliai išpučia sušilusį orą žemyn.
Naudojama OPTIflow technologija – oras įtraukiamas per dvi oro įtraukimo angas (apatinę ir viršutinę), todėl tolygiai pereina per visą šilumokaitį. Toliau sušilęs oras pereina per ventiliatorius, suspaudimo kamerą ir yra išpučiamas per dvi reguliuojamas žaliuzes, padalijančias oro srautą į tris dalis. Tokiu būdu patalpoje užtikrinama efektyvi oro užsklanda ir šiluminis komfortas.
1 pav.: ELiS AX oro užuolaidos veikimo principas
VALDYMO SISTEMA
ELiS AX oro užuolaida turi įmontuotą DRV valdymo modulį, todėl ji gali būti valdoma naudojant išmanųjį liečiamo ekrano valdiklį T-box Zone arba būti tiesiogiai prijungta prie BMS - išmaniosios pastato valdymo sistemos. Šios oro užuolaidos turi automatinio darbo režimus, prisitaikančius prie lauko oro sąlygų (OPTIsmart išmanioji technologija).
Vandenines oro užuolaidas ELiS AX verta rinktis, nes:
