CUBE – tai inovatyvūs stoginiai įrenginiai, kurie tuo pačiu metu gali užtikrinti efektyvų patalpų oro šaldymą, šildymą ir vėdinimą su rekuperacija. Jie puikiai tinka pastatams, kuriuose svarbiausia yra pasirinktos temperatūros išlaikymas ir minimalūs energijos nuostoliai. Daugiafunkciniai CUBE įreng...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
Cube - montuojamas ant stogo, oro šaldymo, šildymo ir vėdinimo funkcija su rekuperacija, šaldymui naudojami Copeland firmos kompresoriai, moduliuojami energiją taupantys EC ventiliatoriai, virš 73% rekuperavimo efektyvumą užtikrinantis rotacinis šilumokaitis, recirkuliacijos sklendė užtikrina tolygų šviežio ir recirkuliuojamo oro reguliavimą, Flowair System valdymo sistema kartu su T-box valdymo pultu leidžia įrenginius pajungti į BMS
Cube 20 20 kW nominali šaldymo galia, oro srautas 5500 m³/val. prie 350 Pa, maks. elektros suvartojimas 15 kW, svoris 650-850 kg, GARANTIJA 2 metai
Cube 20
20 kW nominali šaldymo galia, oro srautas 5500 m³/val. prie 350 Pa, maks. elektros suvartojimas 15 kW, svoris 650-850 kg, GARANTIJA 2 metai
Cube 40 40 kW nominali šaldymo galia, oro srautas 8000 m³/val. prie 350 Pa, maks. elektros suvartojimas 25 kW, svoris 900-1100 kg, GARANTIJA 2 metai
Cube 40
40 kW nominali šaldymo galia, oro srautas 8000 m³/val. prie 350 Pa, maks. elektros suvartojimas 25 kW, svoris 900-1100 kg, GARANTIJA 2 metai
Cube 50 50 kW nominali šaldymo galia, oro srautas 14000 m³/val. prie 350 Pa, maks. elektros suvartojimas 34 kW, svoris 1315-1550 kg, GARANTIJA 2 metai
Cube 50
50 kW nominali šaldymo galia, oro srautas 14000 m³/val. prie 350 Pa, maks. elektros suvartojimas 34 kW, svoris 1315-1550 kg, GARANTIJA 2 metai
Cube 60 60 kW nominali šaldymo galia, oro srautas 16000 m³/val. prie 350 Pa, maks. elektros suvartojimas 39 kW, svoris 1350-1600 kg, GARANTIJA 2 metai
Cube 60
60 kW nominali šaldymo galia, oro srautas 16000 m³/val. prie 350 Pa, maks. elektros suvartojimas 39 kW, svoris 1350-1600 kg, GARANTIJA 2 metai
Cube 80 80 kW nominali šaldymo galia, oro srautas 19000 m³/val. prie 350 Pa, maks. elektros suvartojimas 54 kW, svoris 1600-1990 kg, GARANTIJA 2 metai
Cube 80
80 kW nominali šaldymo galia, oro srautas 19000 m³/val. prie 350 Pa, maks. elektros suvartojimas 54 kW, svoris 1600-1990 kg, GARANTIJA 2 metai
Cube 100 100 kW nominali šaldymo galia, oro srautas 21000 m³/val. prie 350 Pa, maks. elektros suvartojimas 59 kW, svoris 1700-2250 kg, GARANTIJA 2 metai
Cube 100
100 kW nominali šaldymo galia, oro srautas 21000 m³/val. prie 350 Pa, maks. elektros suvartojimas 59 kW, svoris 1700-2250 kg, GARANTIJA 2 metai
Cube 120 120 kW nominali šaldymo galia, oro srautas 24000 m³/val. prie 350 Pa, maks. elektros suvartojimas 72 kW, svoris 1800-2250 kg, GARANTIJA 2 metai
Cube 120
120 kW nominali šaldymo galia, oro srautas 24000 m³/val. prie 350 Pa, maks. elektros suvartojimas 72 kW, svoris 1800-2250 kg, GARANTIJA 2 metai
Cube 160 160 kW nominali šaldymo galia, oro srautas 28000 m³/val. prie 350 Pa, maks. elektros suvartojimas 100 kW, svoris 1930-2350 kg, GARANTIJA 2 metai
Cube 160
160 kW nominali šaldymo galia, oro srautas 28000 m³/val. prie 350 Pa, maks. elektros suvartojimas 100 kW, svoris 1930-2350 kg, GARANTIJA 2 metai

CUBE – tai inovatyvūs stoginiai įrenginiai, kurie tuo pačiu metu gali užtikrinti efektyvų patalpų oro šaldymą, šildymą ir vėdinimą su rekuperacija. Jie puikiai tinka pastatams, kuriuose svarbiausia yra pasirinktos temperatūros išlaikymas ir minimalūs energijos nuostoliai. Daugiafunkciniai CUBE įrenginiai dažnai montuojami: prekybos pasažuose ir prekybos centruose, logistikos centruose, gamybos cechuose, sandėliuose, automobilių salonuose, kino teatruose, degalinėse, restoranuose, ir kituose objektuose.

CUBE – tai vienas stoginis įrenginys vietoje dviejų: oro tiekimo kameros (AHU) ir šaldymo kameros (chiller). Su CUBE viskas daug paprasčiau: greitesnis ir lengvesnis montavimas - jokių sudėtingų įrengimų, vienas didelę patirtį turintis gamintojas ir visiškai pilna oro tiekimo sistema (šaldymas/šildymas/vėdinimas su rekuperacija) viename įrenginyje.

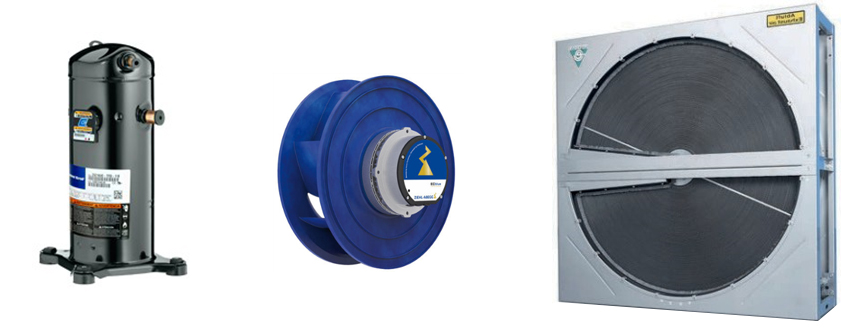

CUBE gamyboje naudojami aukštos kokybės sudėtiniai komponentai: Copeland firmos kompresoriai; moduliuojami, energiją taupantys EC ventiliatoriai; virš 73% rekuperavimo efektyvumą užtikrinantys rotaciniai šilumokaičiai (1 pav.). Nuimamos panelės leidžia greitai prieiti prie bet kurio komponento ir valdymo sistemos (2 pav.).

days
1 pav.: CUBE gaminamas tik iš kokybiškų dalių.

Nuimamos paneles

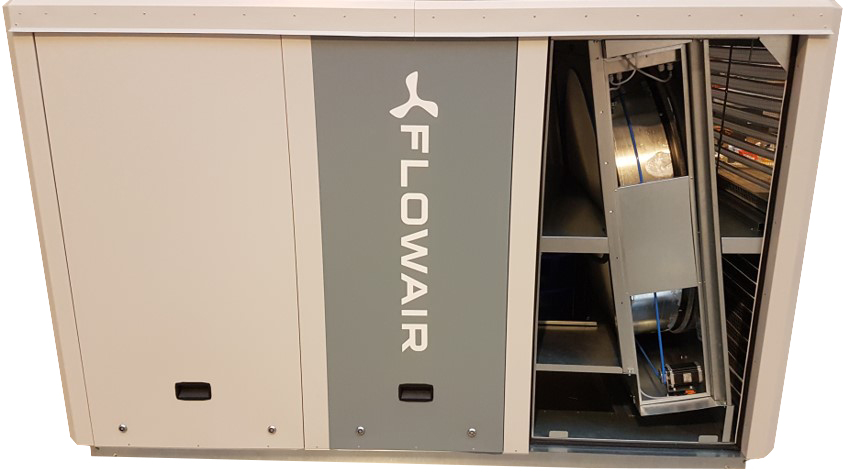

2 pav.: Nuimamos panelės patogiam priėjimui prie dalių.

Kompaktiškas stoginis įrenginys CUBE su įmontuota šaldymo sistema ir rekuperacija suteikia daugiau galimybių, užtikrina didesnį patikimumą ir mažiau darbo projektuotojams bei montuotojams. Didelis modelių pasirinkimas, įvairios montavimo galimybės, pažangi valdymo sistema – CUBE nepralenkiamas aukščiausios klasės stoginis įrenginys.

CUBE pagrindiniai privalumai:

KompaktiškasKompaktiškas

Viename korpuse sumontuoti visi kompleksiniam oro tiekimui (šaldymui, šildymui, vėdinimui su rekuperacija) būtini aukštos kokybės komponentai:

  • Šaldymo įrenginys, galintis dirbti kaip reversinis šilumos siurblys
  • Esant poreikiui gali būti sumontuotas elektrinis, vandeninis arba dujinis šildytuvas
  • Rotacinis šilumokaitis
  • Siemens Climatix valdymo sistema, leidžianti CUBE įrenginius valdyti internetu bei pajungti i BMS

EkodizainasEkodizainas

erp2enĮrenginys aprūpintas labai efektyvia rekuperavimo sistema ir atitinka visus reikalavimus pagal ES 1253/2014 reglamentą.

ecEC ventiliatoriai garantuoja mažas energijos sąnaudas ir užtikrina įrenginio našumą ortakių sistemoje.

DecentralizacijaDecentralizacija

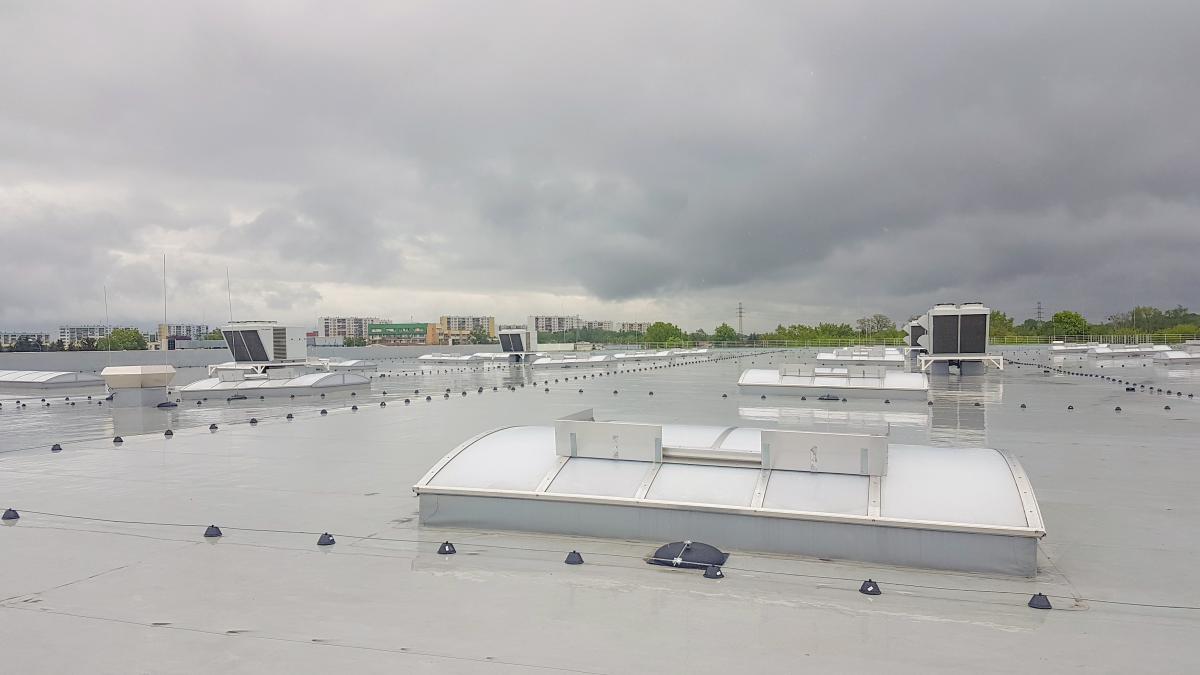

Naudojant kelis CUBE įrenginius vietoje vieno pagrindinio įrenginio, galima nepriklausomai reguliuoti ir padidinti visos sistemos patikimumą. Tokiu būdu užtikrinamas tolygus ir stabilus svorio paskirstymas stogo konstrukcijoms.

dc3

Veikimo principas šildant patalpas (žiemą). Pirmiausiai išcentrinio ventiliatoriaus pagalba įtraukiamas lauko oras praeina pro G4 klasės filtrus ir rotacinį šilumokaitį (rekuperatorių). Specialus rotacinis šilumokaitis sukdamasis paima dalį šilumos iš išmetamo patalpos oro ir ją perduoda įtraukiamam orui iš lauko, tokiu būdu jį pašildydamas. Dalį oro galima recirkuliuoti iš patalpos. Sklendės leidžia pasirinkti įtraukiamą lauko ir recirkuliuojamo patalpos oro santykį, tuomet šį orą dar pašildo papildomas vandeninis, dujinis ar elektrinis šilumokaitis. Galiausiai šviežias bei šiltas oras išpučiamas į patalpas.

Veikimo principas šaldant patalpas (vasarą). Įtraukiamas oras iš lauko pereina per G4 klasės filtrus ir rotacinį šilumokaitį. Vasarą, kai lauko oras yra šiltesnis už patalpos orą, rotacinis šilumokaitis vėsina įtraukiamą iš lauko orą, perduodamas šaltį iš ištraukiamo patalpos oro. Dalį oro galima recirkuliuoti iš patalpos. Sklendės leidžia pasirinkti įtraukiamą lauko ir recirkuliuojamo patalpos oro santykį. Tuomet šį orą įtraukia išcentrinis ventiliatorius per garintuvą-šaldymo šilumokaitį, kuris atšaldo orą. Atšaldytas bei šviežias oras išpučiamas į patalpas.

Kaip veikia šaldymo sistema? Kompresorius suspaudžia žemo slėgio šaldymo agento-freono dujas į aukšto slėgio dujas. Suslėgtos aukštos temperatūros dujos patenka į kondensatorių. Ventiliatorius traukia lauko orą per kondensatorių – taip oras perima iš jo šilumą. Tokiu būdu šaldymo agento-freono dujos atvėsinamos ir virsta aukšto slėgio skysčiu. Tada sumažinamas skysčio slėgis ir jis tiekiamas į garintuvą-šaldymo šilumokaitį, pro kurį praeinantis-įtraukiamas oras yra atšaldomas. Garintuve skystas šaldymo agentas-freonas sušyla ir tampa žemo slėgio dujinės busenos, tuomet keliauja atgal į kompresorių ir visas ciklas kartojasi.

CUBE 20-160 galimi pasirinkimo variantai

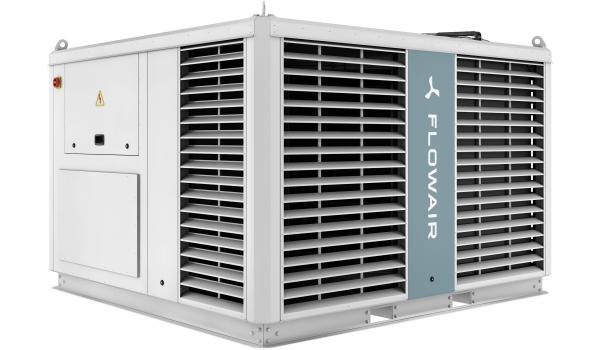

Cube 40
saldymas sildymas vedinimas-su-rekuperacija
tipas
  • 1 – šaldymo galia: 20-160 [kW]
  • 2 – rekuperacija: R - rotacinis šilumokaitis
  • 3 – galimi variantai:
    • N – be papildomo šildytuvo
    • W – su vandeniniu šilumokaičiu
    • E – su elektriniu šildytuvu
    • HP – su reversiniu šilumos siurbliu
    • G – su dujiniu šildytuvu
  • 4 – metalinis pagrindas su stogo adapteriu ir sukūriniu difuzoriumi

Pavyzdys: CUBE 20 – RE/NW reiškia, kad nominali šaldymo galia yra 20 kW; įrenginys turi rekuperatorių (su rotaciniu šilumokaičiu); papildomai sumontuotas elektrinis šildytuvas bei į komplektą įeina metalinis pagrindas su stogo adapteriu ir sukūriniu difuzoriumi (šiuo atveju nereikia ortakių).

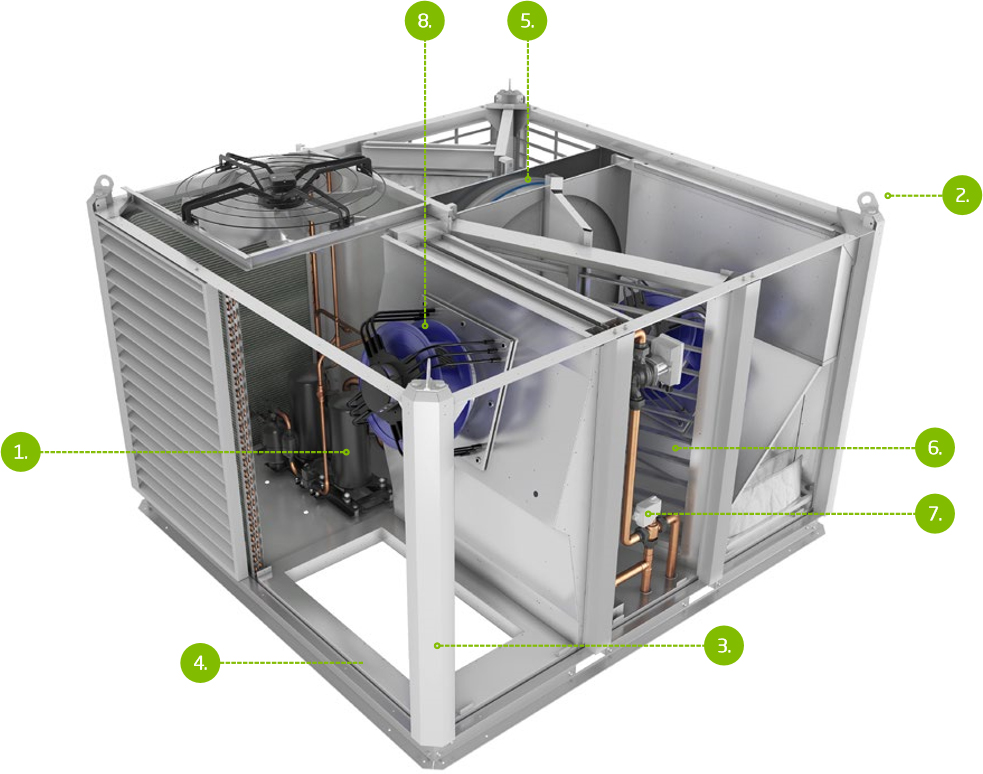

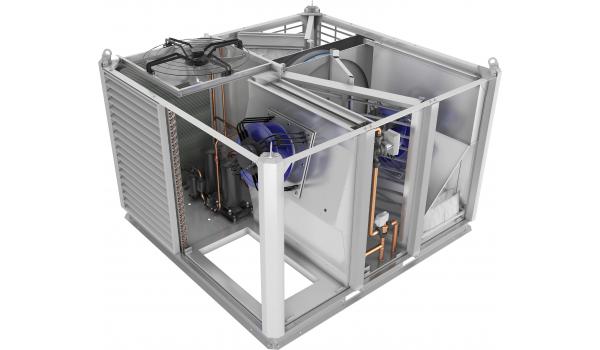

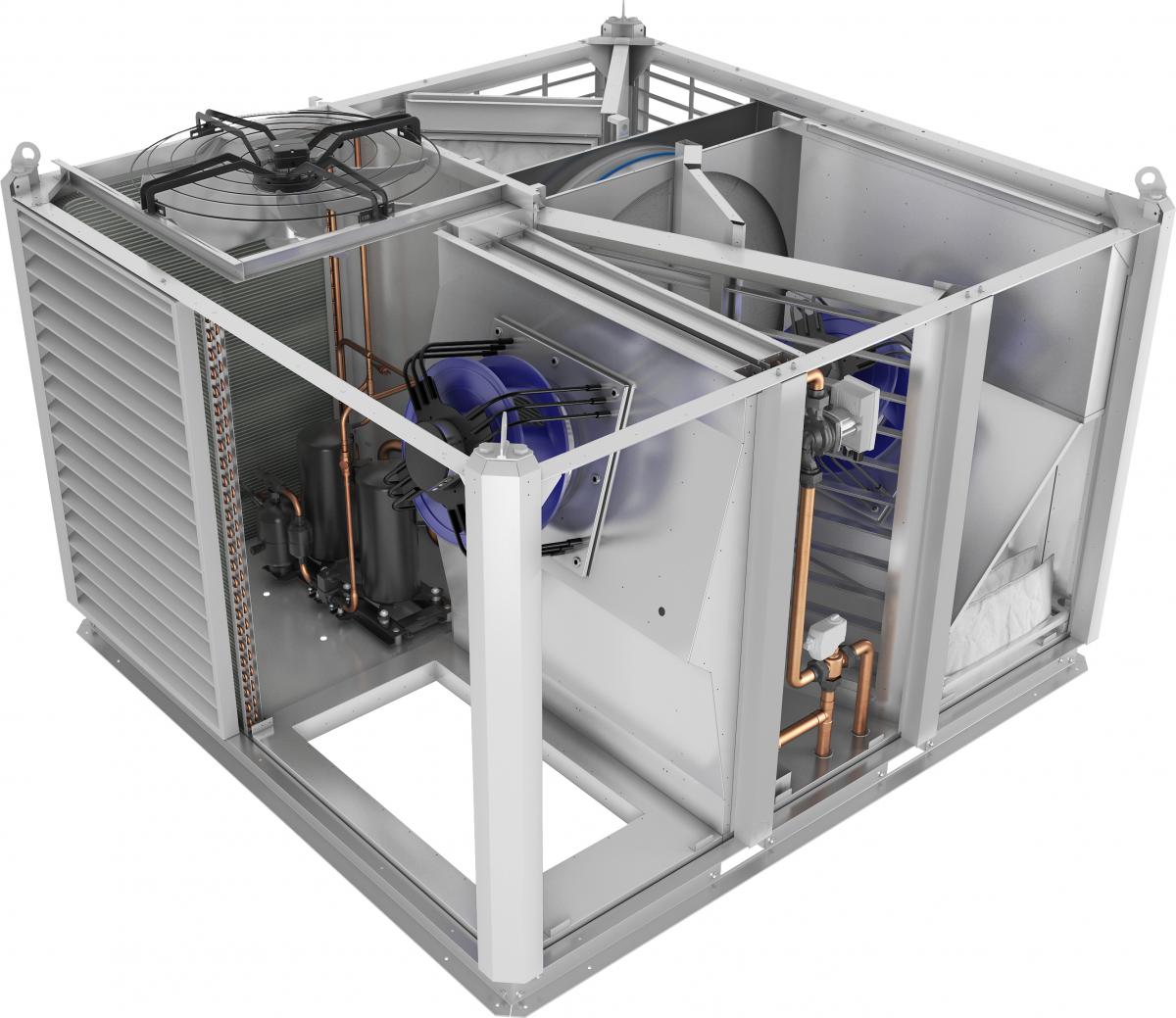

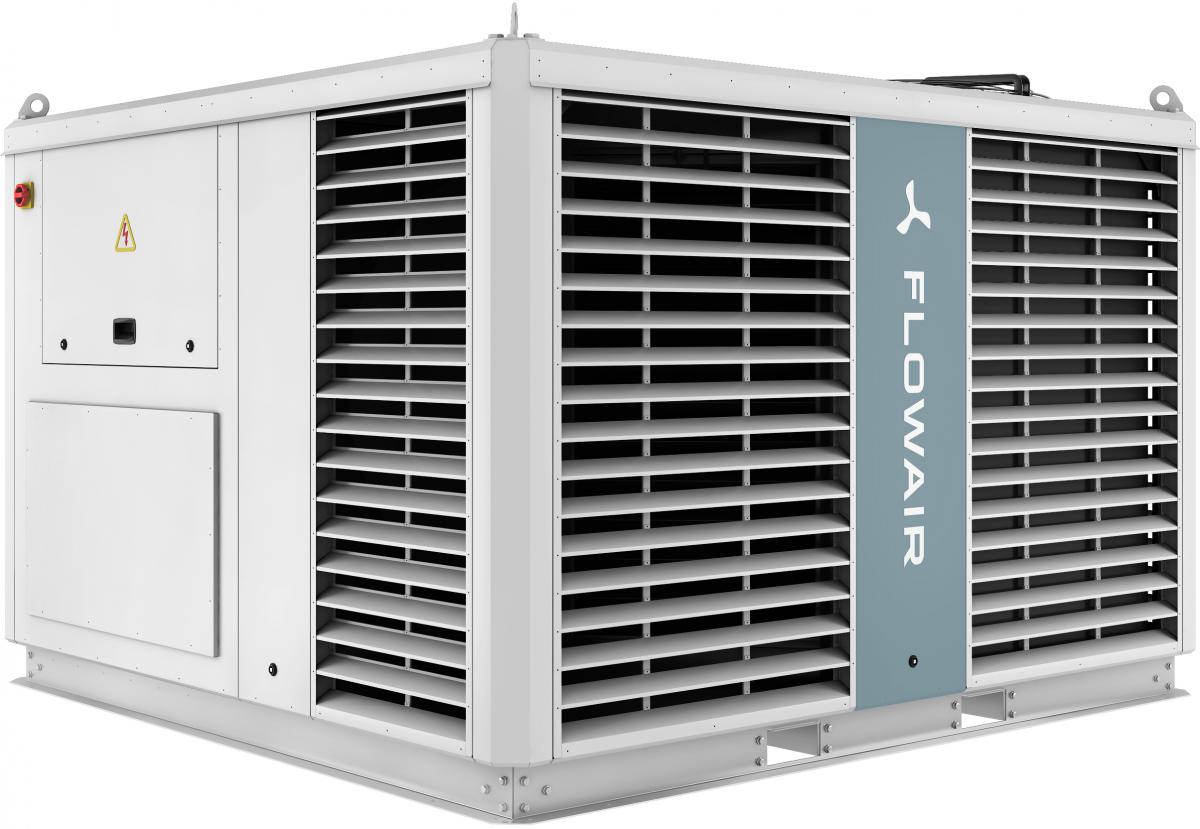

CUBE 40 sudėtiniai komponentai

cube 40 vidus

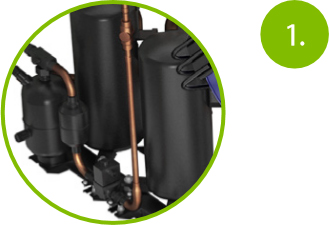

komponentai1 Šaldymo sistema: tandeminėje ar kelių kontūrų sistemoje dirbančios inverterinių kompresorių sistemos leidžia koreguoti šaldymo galią pagal kintančius poreikius. Naudojami aukštos kokybės Copeland kompresoriai.

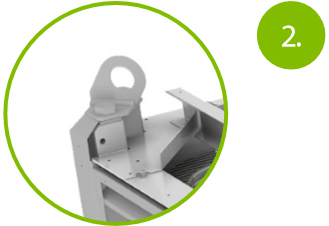

 komponentai2 Kėlimo kilpos: užtikrina greitą montavimą ir lengvą pakėlimą be kėlimo traversų.

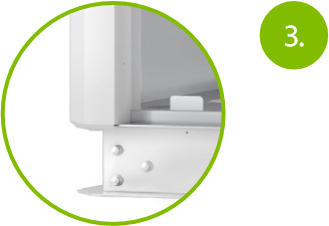

 komponentai3 Tvirtas plieninis korpusas: konstrukcija neleidžia susidaryti šalčio tiltams ir kartu su 50 mm mineraline vata užtikrina minimalius šilumos nuostolius bei tylų darbą.

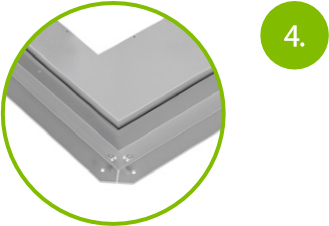

 komponentai4 Metalinis pagrindas: tiesioginis montavimas ant atraminės konstrukcijos ir integruotos angos greitam ir lengvam kėlimui su šakiniu autokrautuvu.

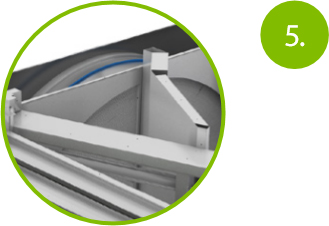

 komponentai5 Rotacinis šilumokaitis: užtikrina didelį rekuperavimo našumą; montuojamas įrenginio viduje - nereikia prijungti išorinio rekuperavimo įrenginio. Mažesnis kondensacijos laipsnis lyginant su plokšteliniais šilumokaičiais.

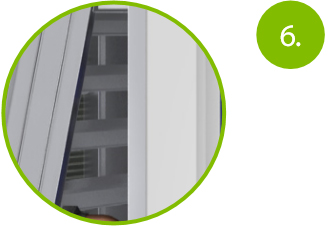

 komponentai6 Recirkuliacijos sklendė: užtikrina tolygų šviežio ir recirkuliacinio oro reguliavimą.

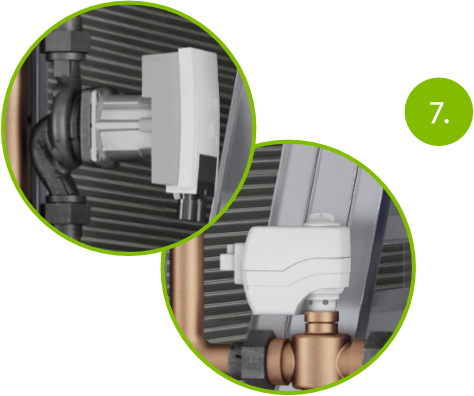

 komponentai7 Trieigis vožtuvas + cirkuliacinis siurblys: CUBE įrenginiai su vandeniniu šilumokaičiu aprūpinti standartiniu trieigiu vožtuvu su cirkuliaciniu siurbliu. Projektuojant vandentiekį nereikia atsižvelgti į vandens slėgio kritimą įrenginyje.

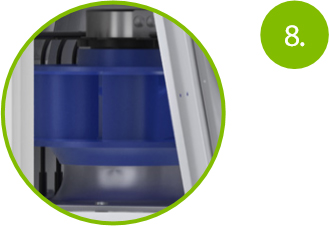

 komponentai8 EC ventiliatoriai: taupo energiją ir reguliuoja tolygų oro srautą į ortakių sistemą. Labai didelis efektyvumas mažesniame greityje. Galima pritaikyti oro srautą slėgio kritimui.

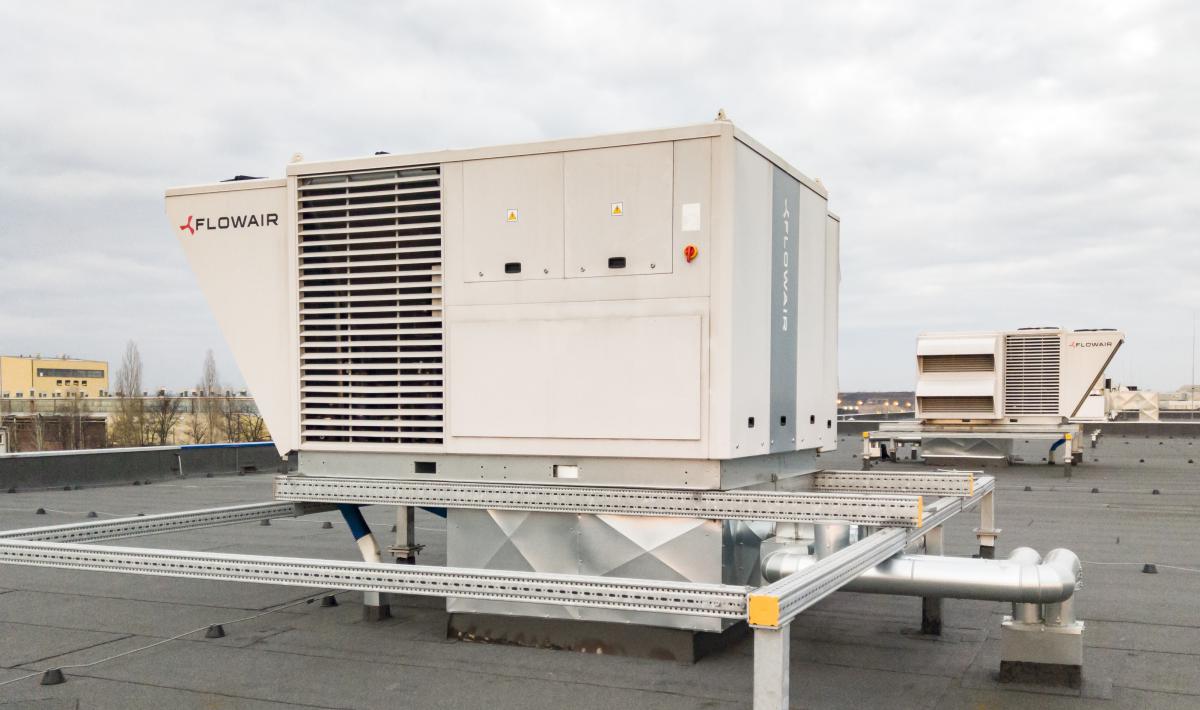

Montavimas Cube 20-160

Stoginį įrenginį Cube būtina montuoti ant iš anksto paruošto pagrindo, pritvirtinto prie pastato konstrukcijos. Bendras Cube svoris paskirstomas ant nepriklausomo atraminio rėmo, montuojant galima naudoti du priešingus pagrindo kraštus.

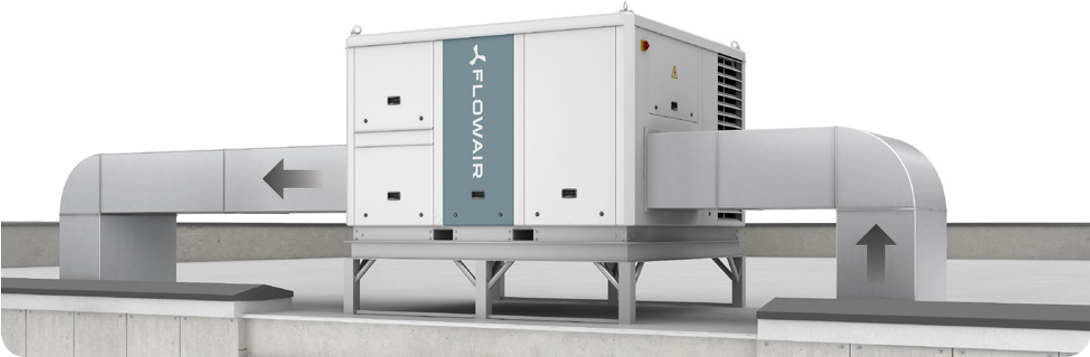

1 būdas

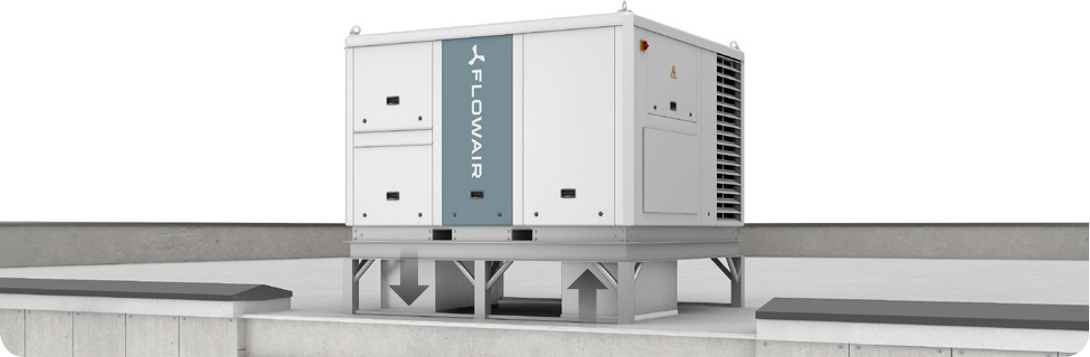

Ortakiai prie įrenginio jungiami iš apačios. Šis montavimo būdas naudojamas visiems Cube įrenginiams.

Cube ortakių jungtys: 1 būdas

2 būdas

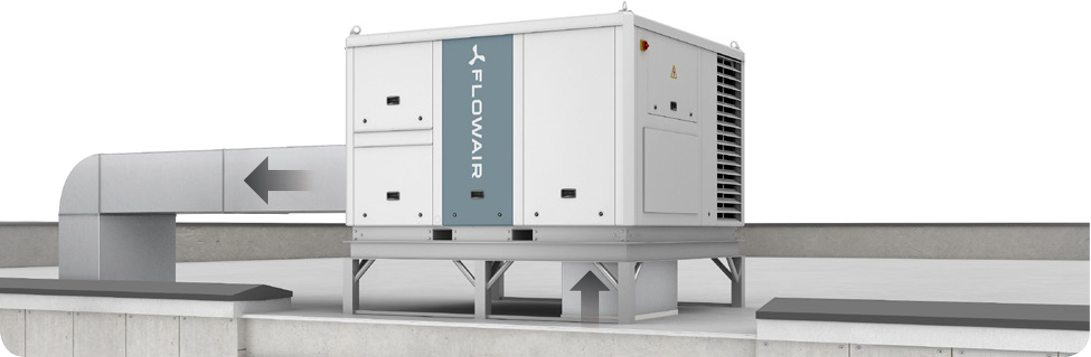

Panaudotas oras prijungiamas iš apačios, o įvado ortakis prijungiamas iš šono. Montavimo būdas naudojamas Cube 40-160 įrenginiams.

Cube ortakių jungtys: 2 būdas

3 būdas

Ortakiai prie įrenginio jungiami iš abiejų pusių. Taip montuojamas Cube 40 įrenginys.

Cube ortakių jungtys: 3 būdas

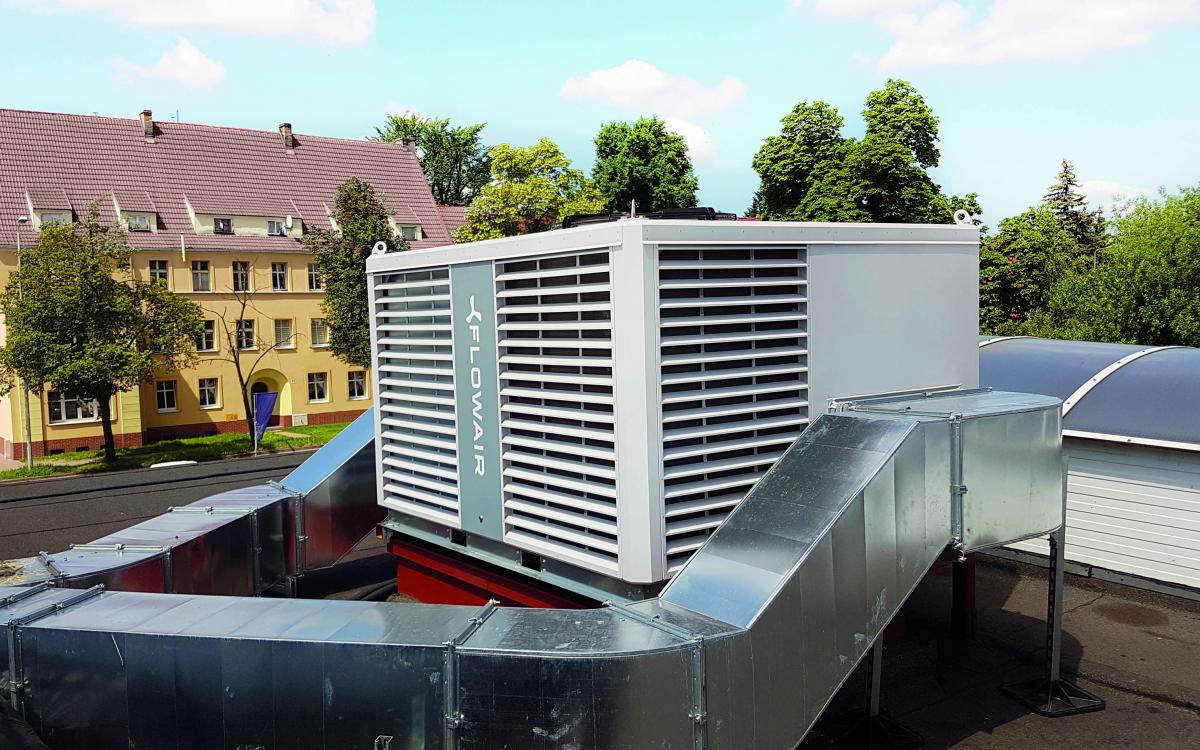

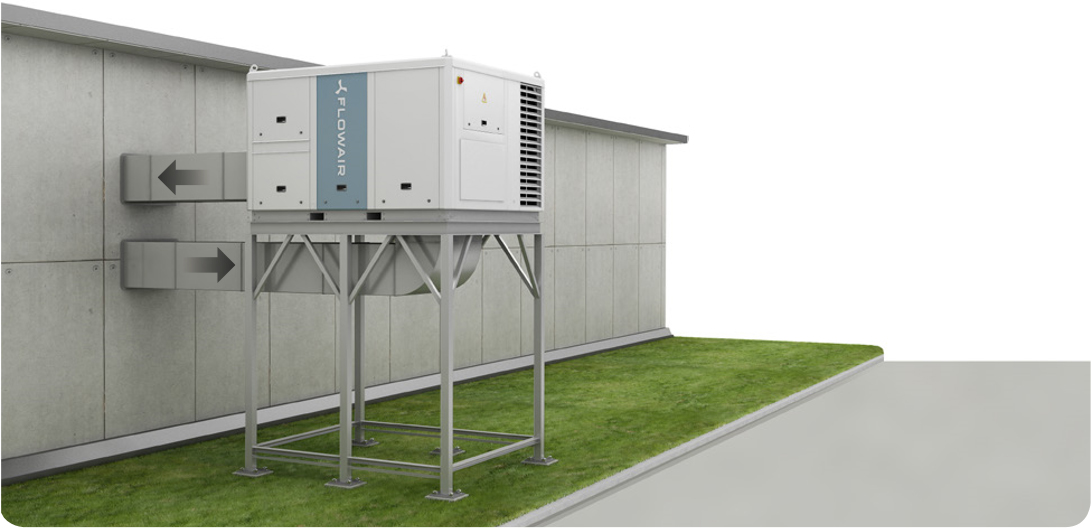

4 būdas

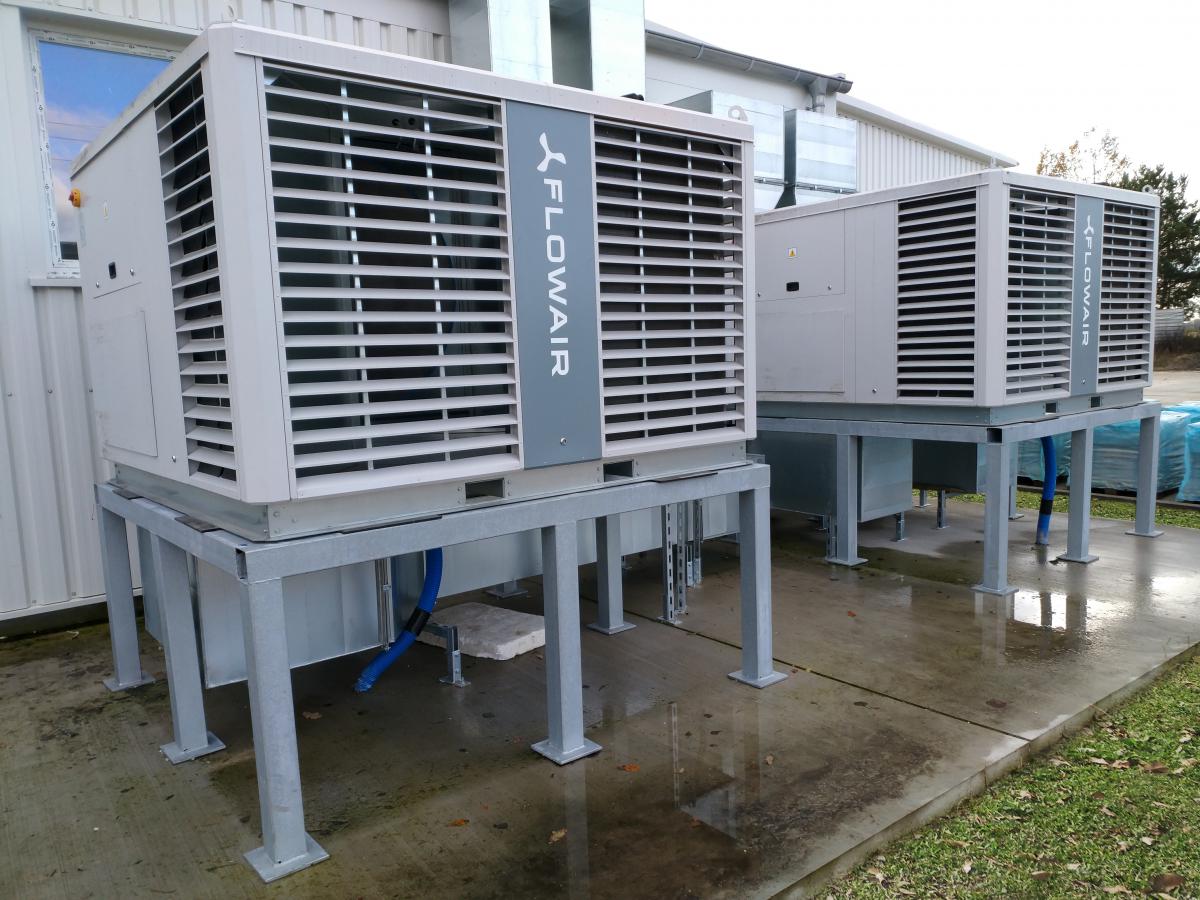

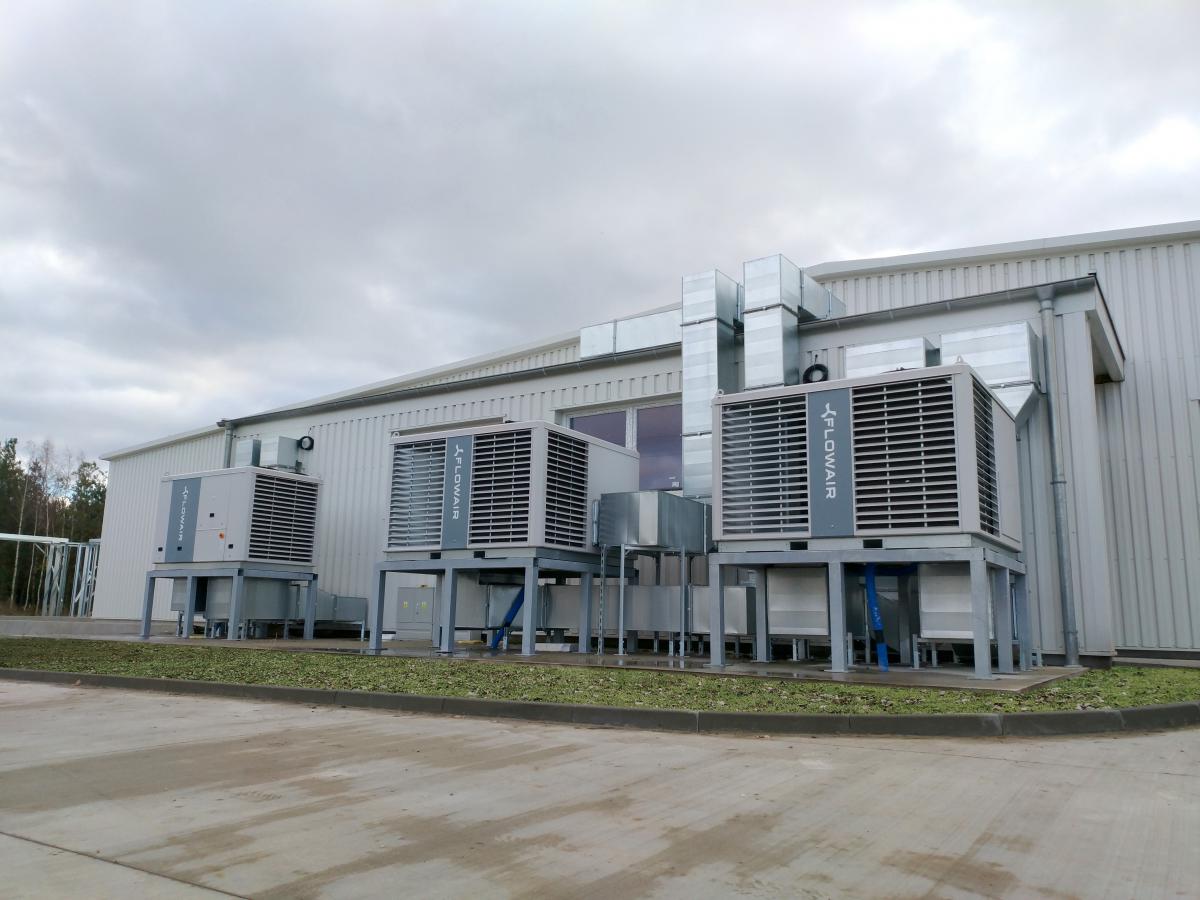

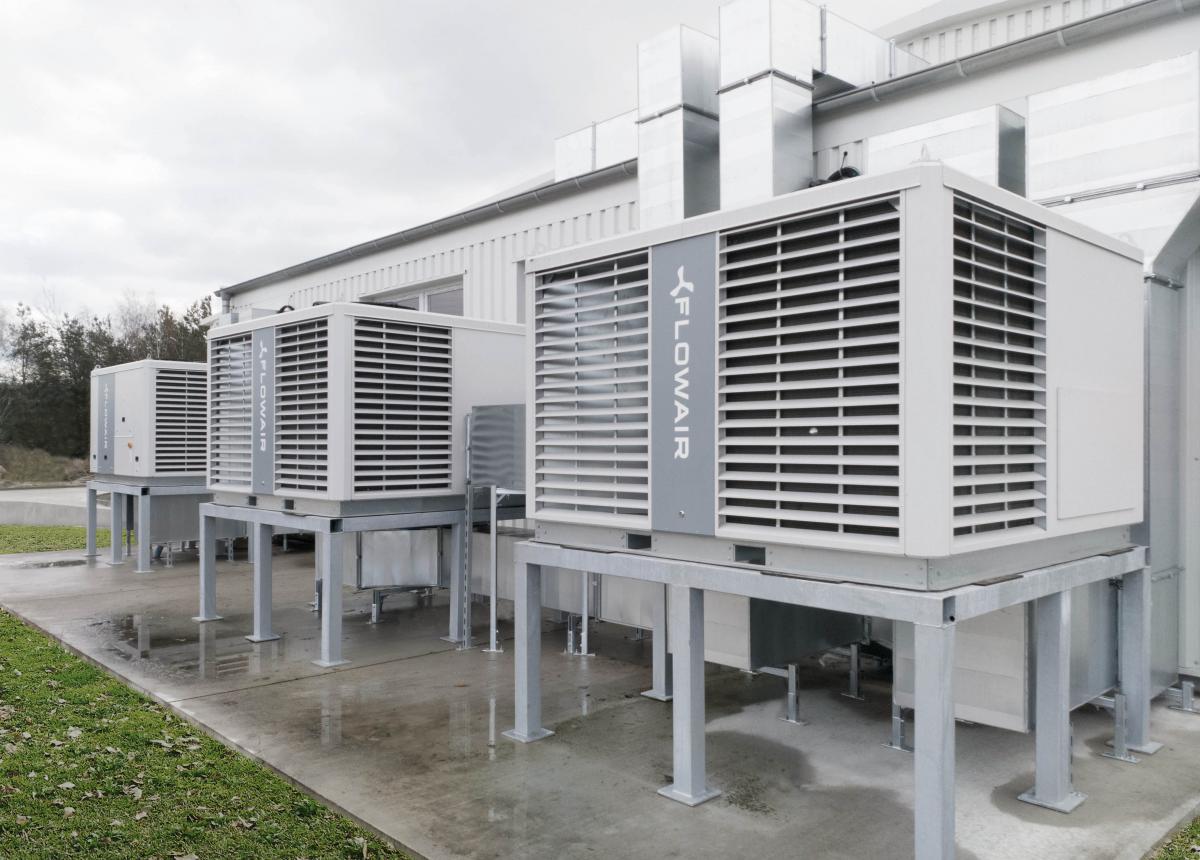

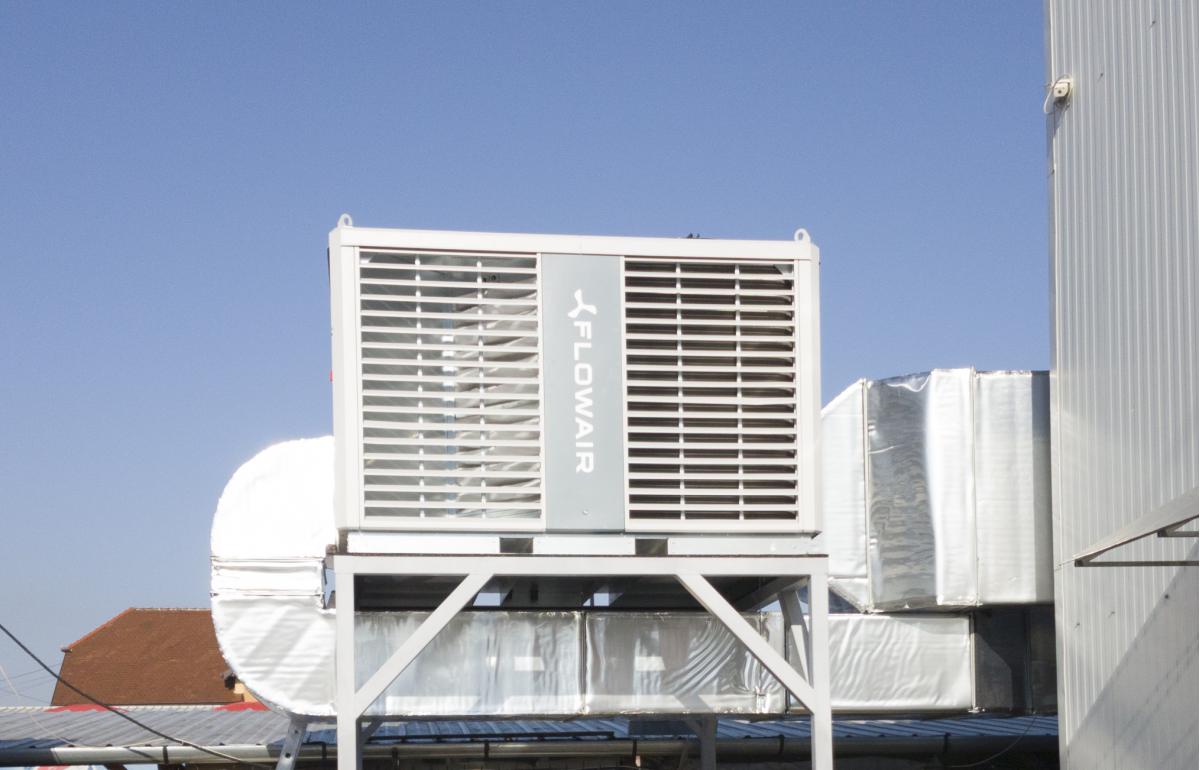

Sumontuota pastato šone. Ortakius galima prijungti iš šono ir apačios su apribojimais, pateiktais 1, 2, 3 būduose.

Cube ortakių jungtys: 4 būdas

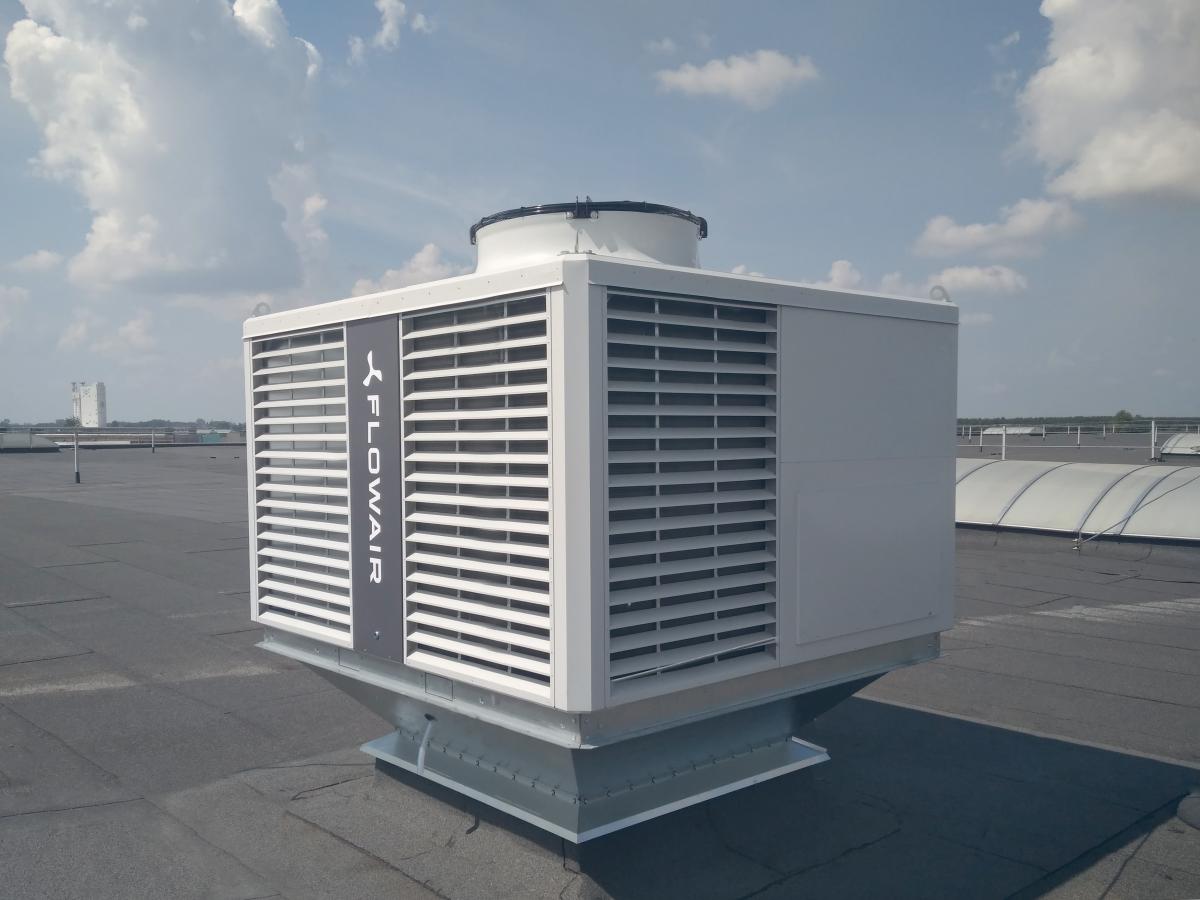

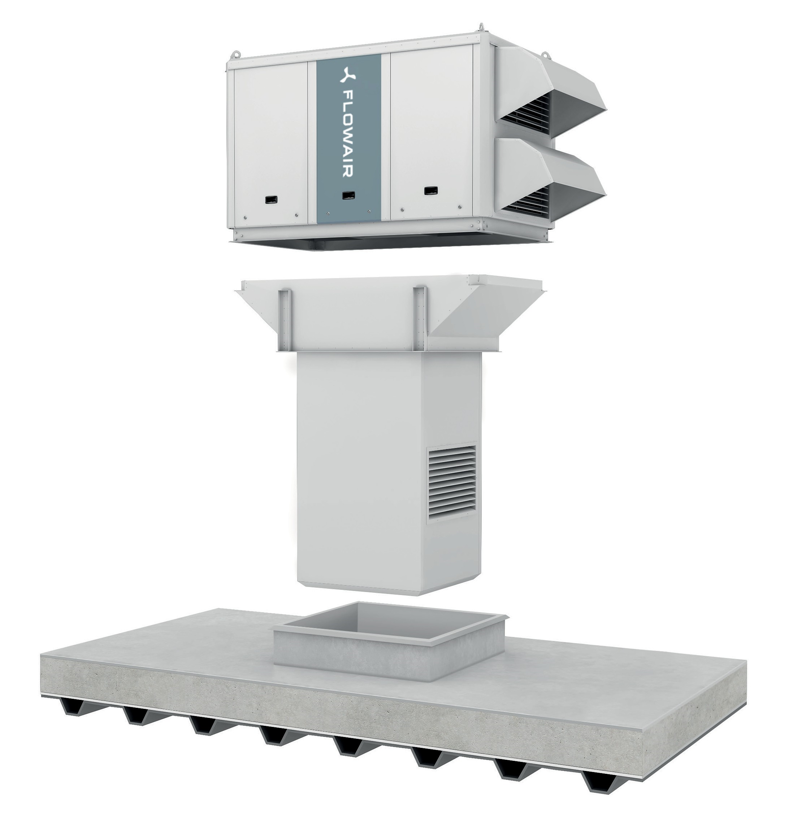

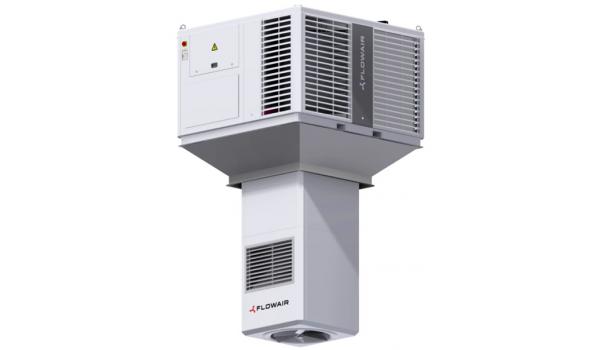

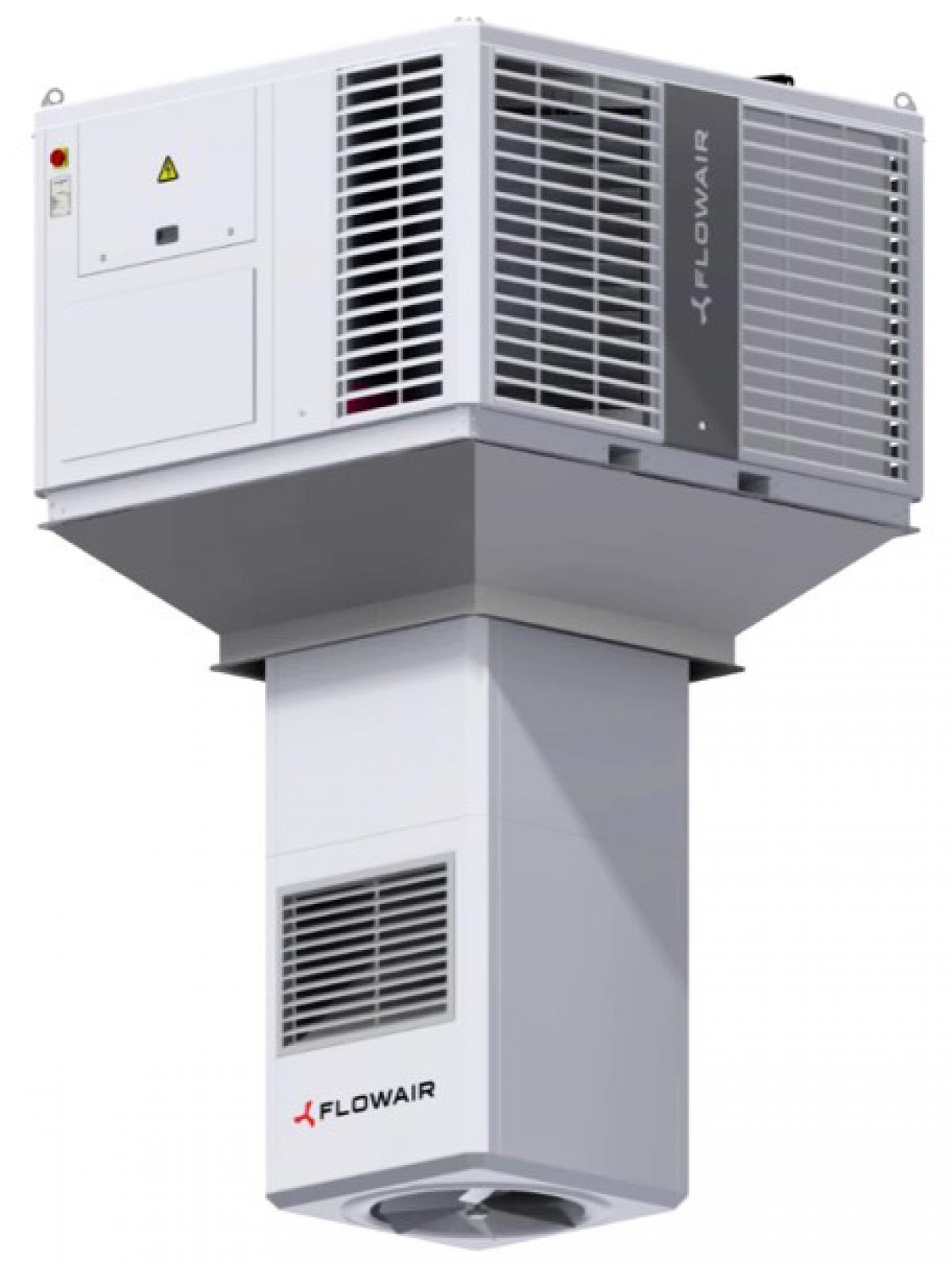

Bekanalė sistema

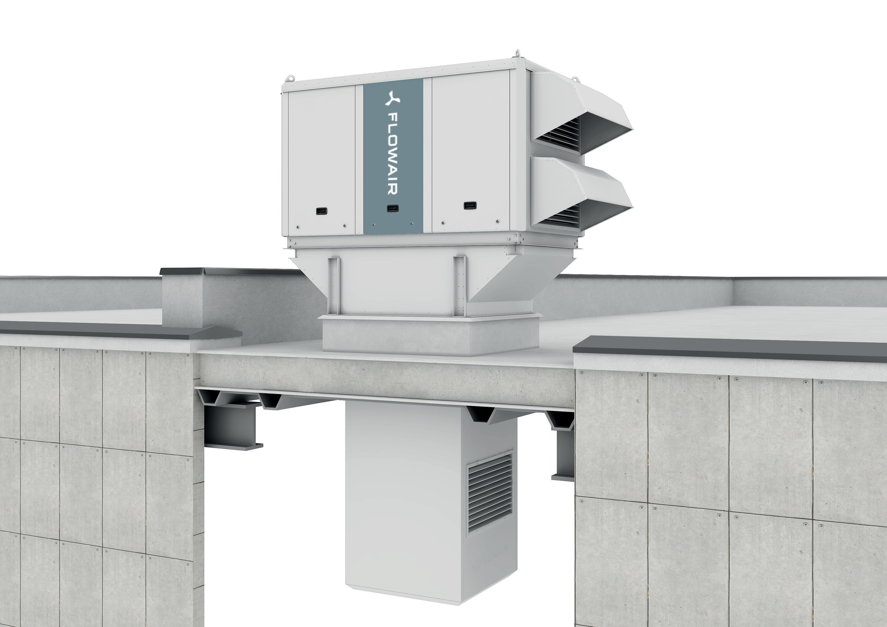

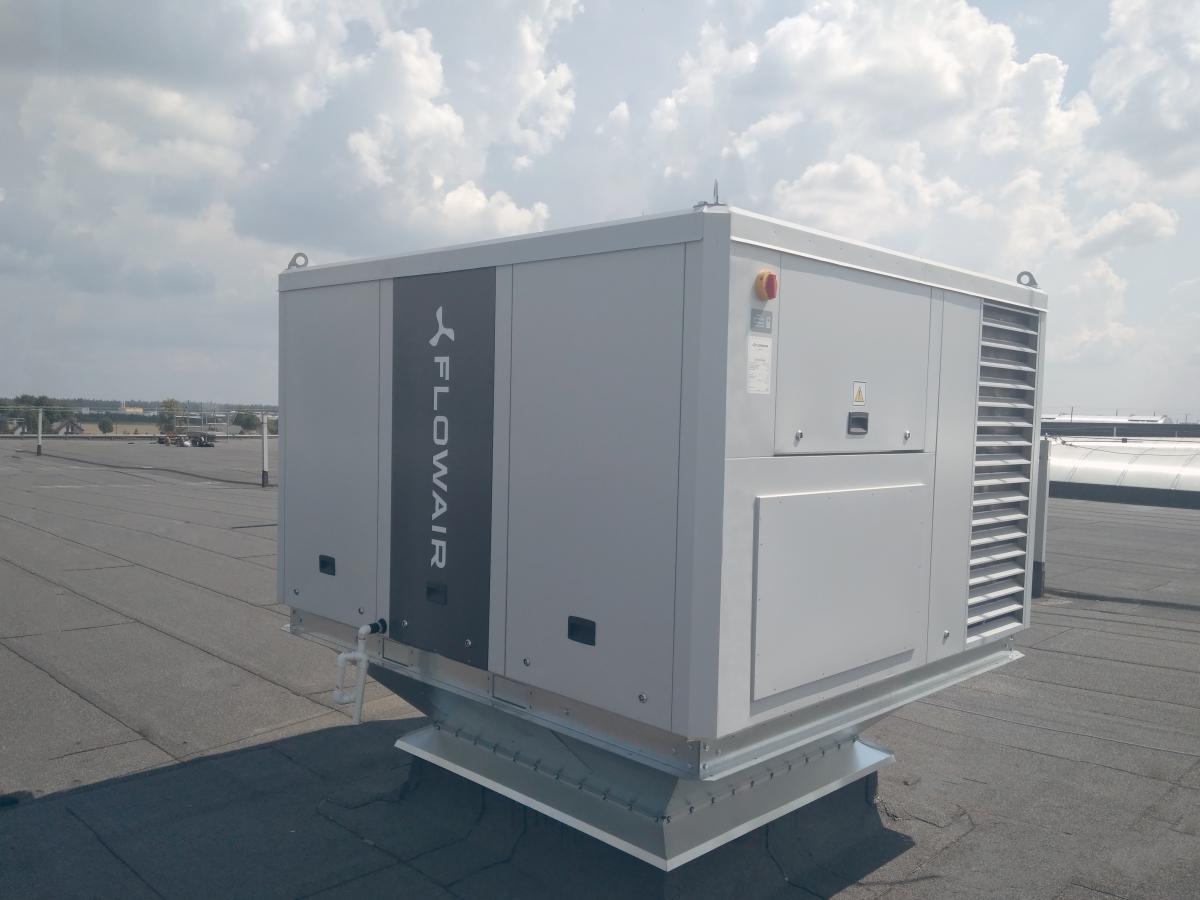

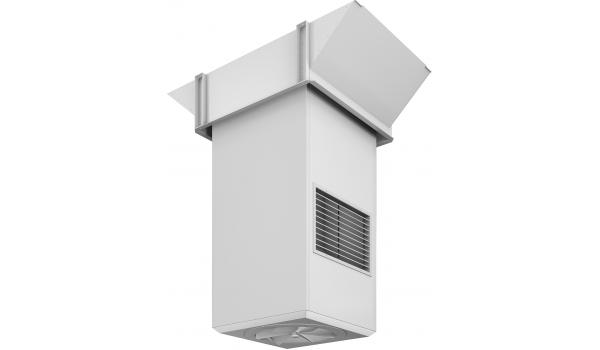

Bekanalė sistema ant stogo pagrindo su stogo adapteriu ir sukūriniu difuzoriumi. Taip gali būti montuojami Cube 20 ir 40 įrenginiai.

3 paprasti montavimo žingsniai:

  1. Paruošiama atraminė konstrukcija – pagrindas ir stoginis perėjimas.

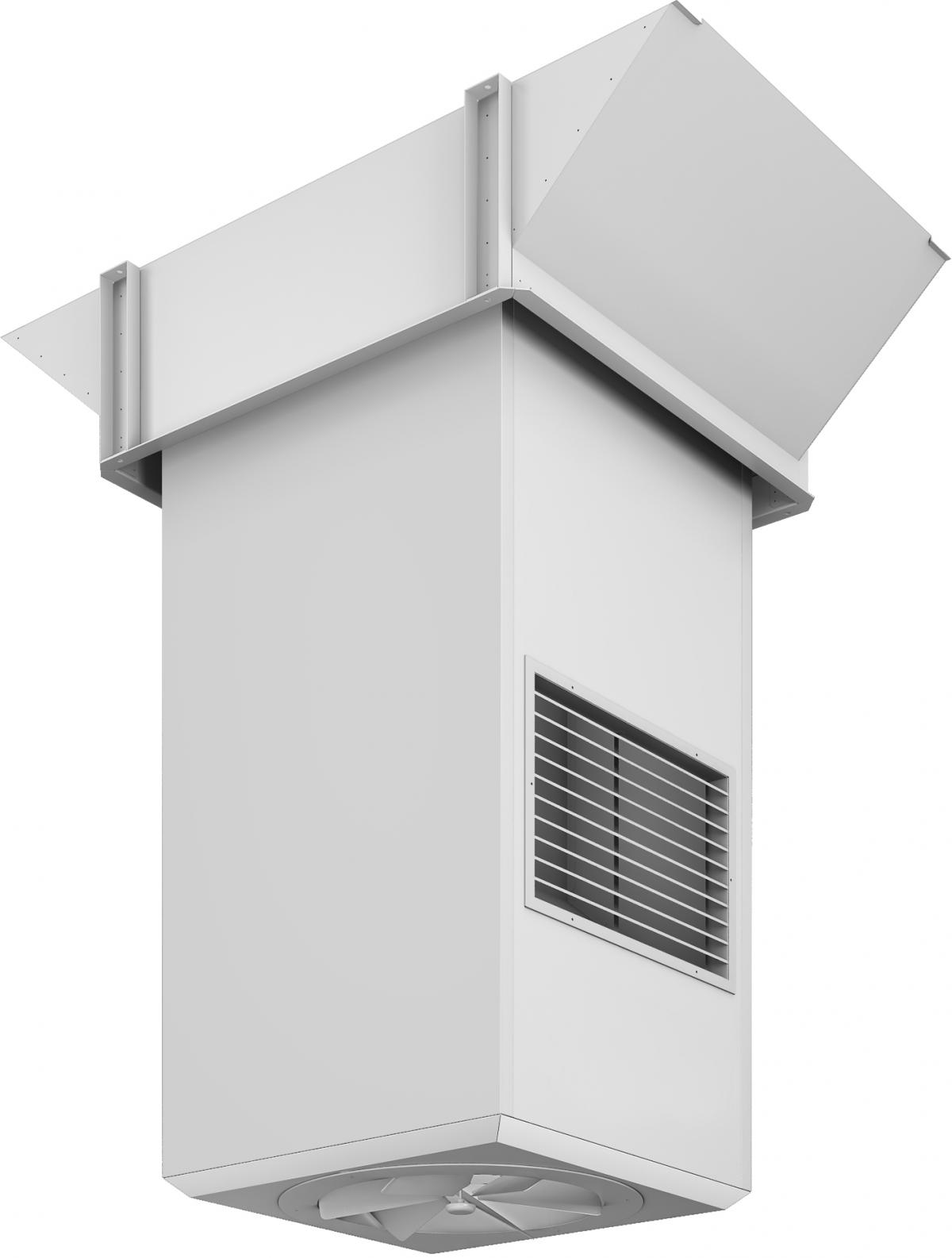

  2. Sumontuojamas difuzorius.
  3. Sumontuojamas įrenginys.

Galimybė panaudoti prailginimo ortakį.

montavimas bekanale sistemamontavimas bekanale sistema

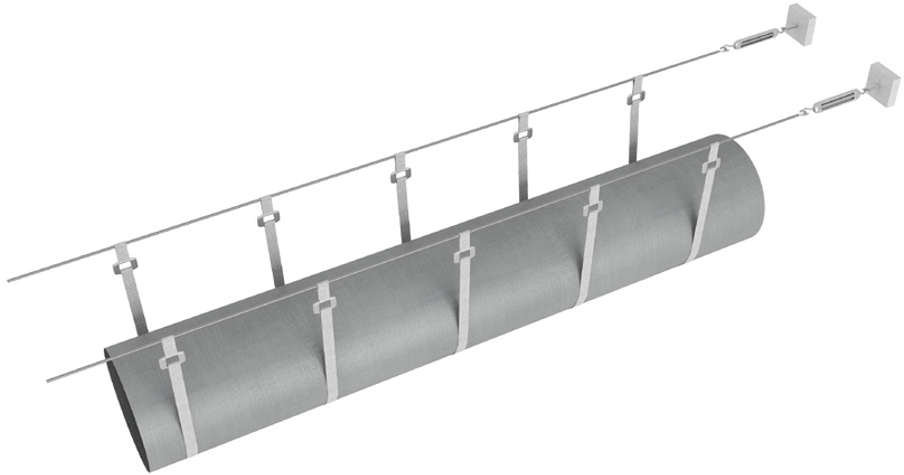

Tekstilinių ortakių sistema

Tekstiliniai ortakiai taip pat naudojami montuojant stoginius CUBE įrenginius. Reguliuojami individualiai pagal pastato reikalavimus.

Tekstiliniai ortakiai

Cube rooftop - šaldymo, šildymo, ventiliacijos įrenginiai
Instrukcijos 5.1 MB
Atitikties deklaracijos 390 KB
Brošiūros 3 MB
Montavimo instrukcija 15.9 MB
Dujinio šildytuvo skirto Cube įrenginiams instrukcija 3.7 MB
AutoCAD brėžiniai 93.5 MB
BIM objektai 38.7 MB
T-box valdiklis
Instrukcijos 22.6 MB
Atitikties deklaracijos 2.5 MB
MODBUS protokolas jungimui prie BMS 1.9 MB
Cube vėdinimo įrenginio pristatymas

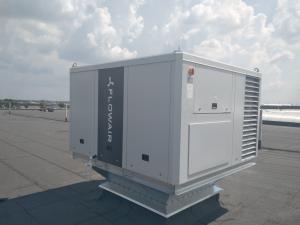

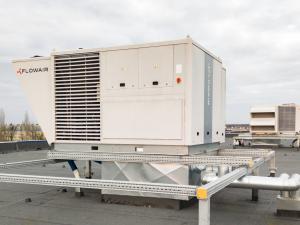

Cube montavimas

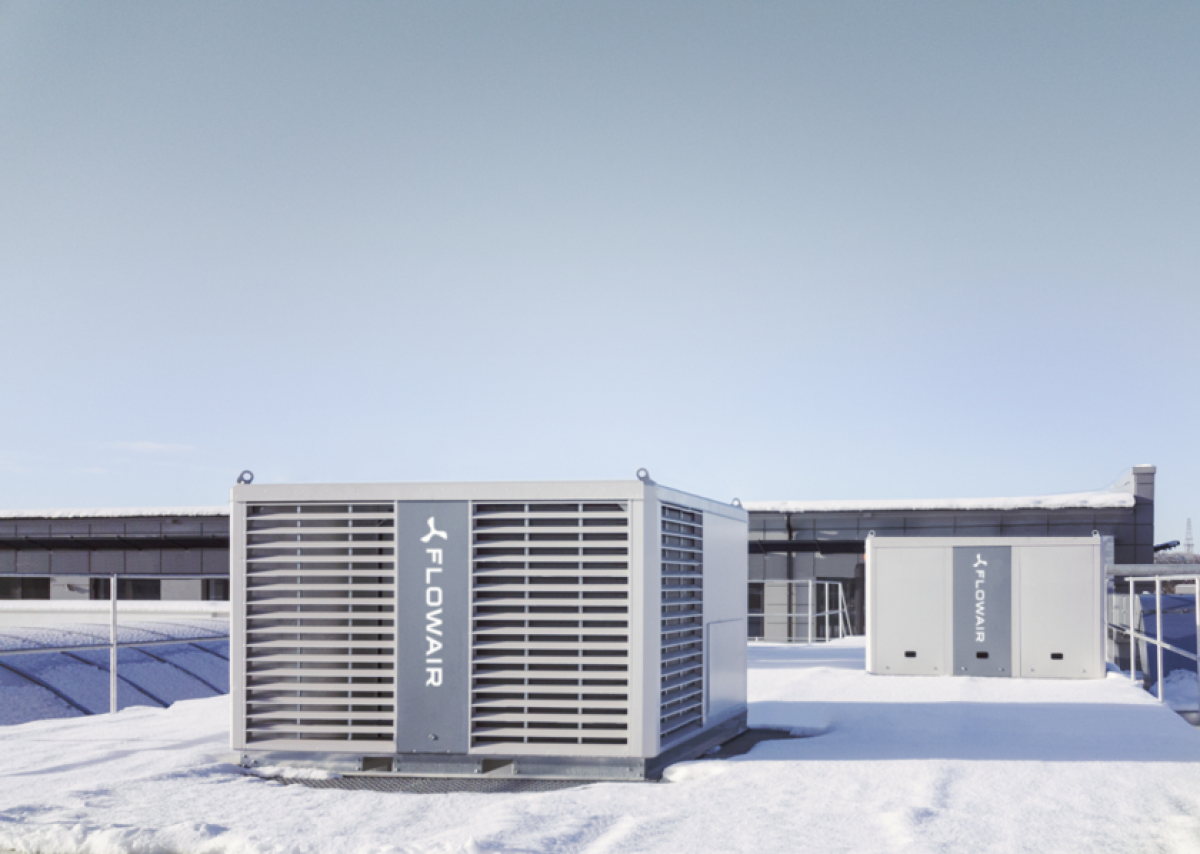

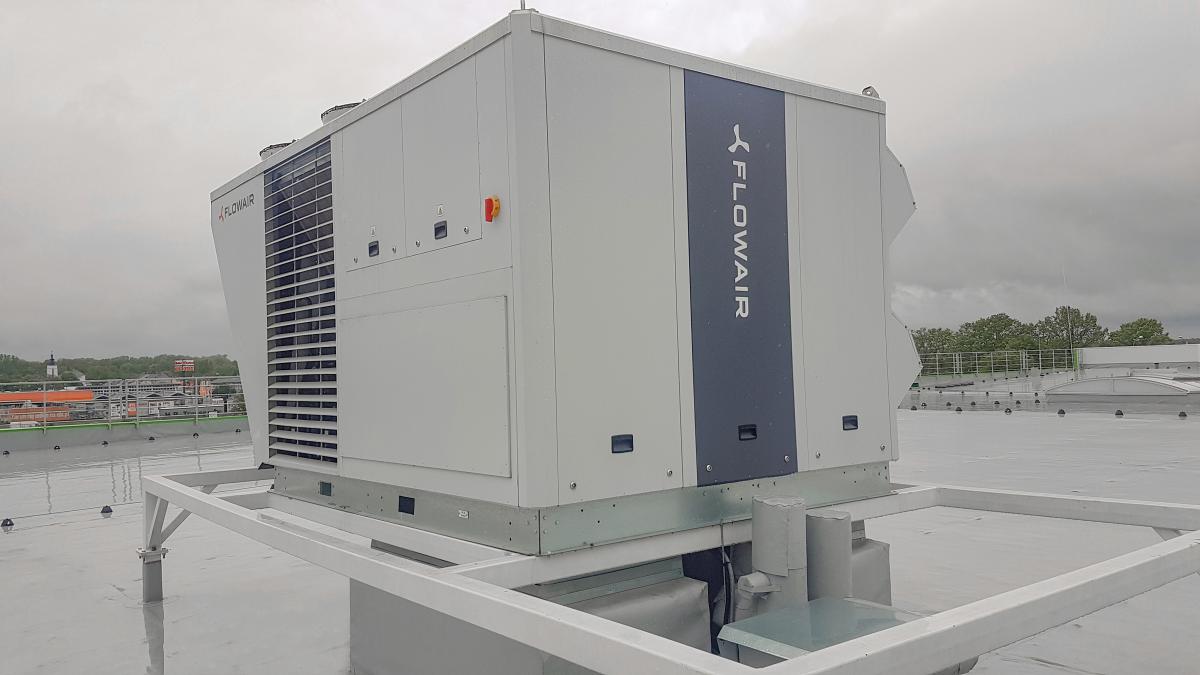

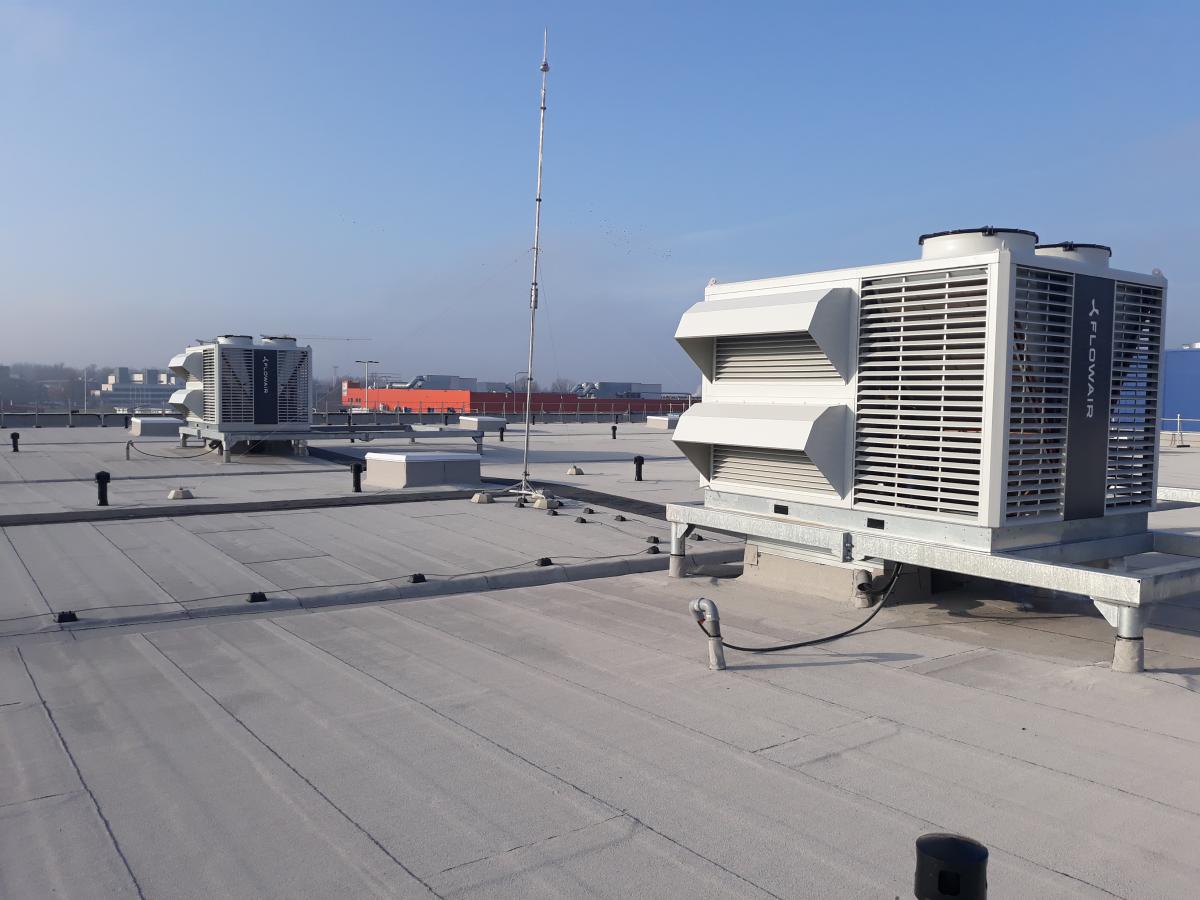

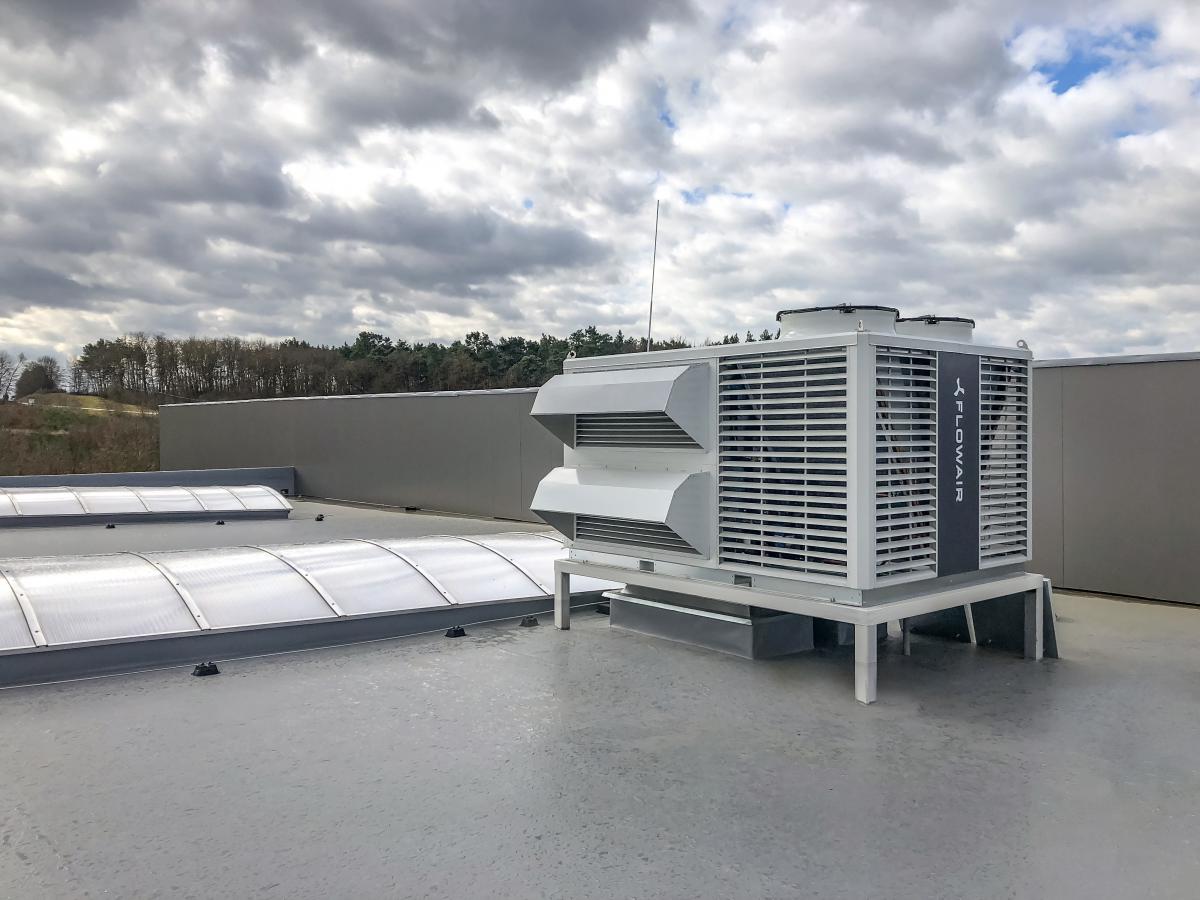

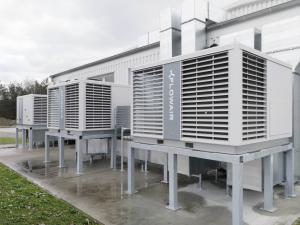

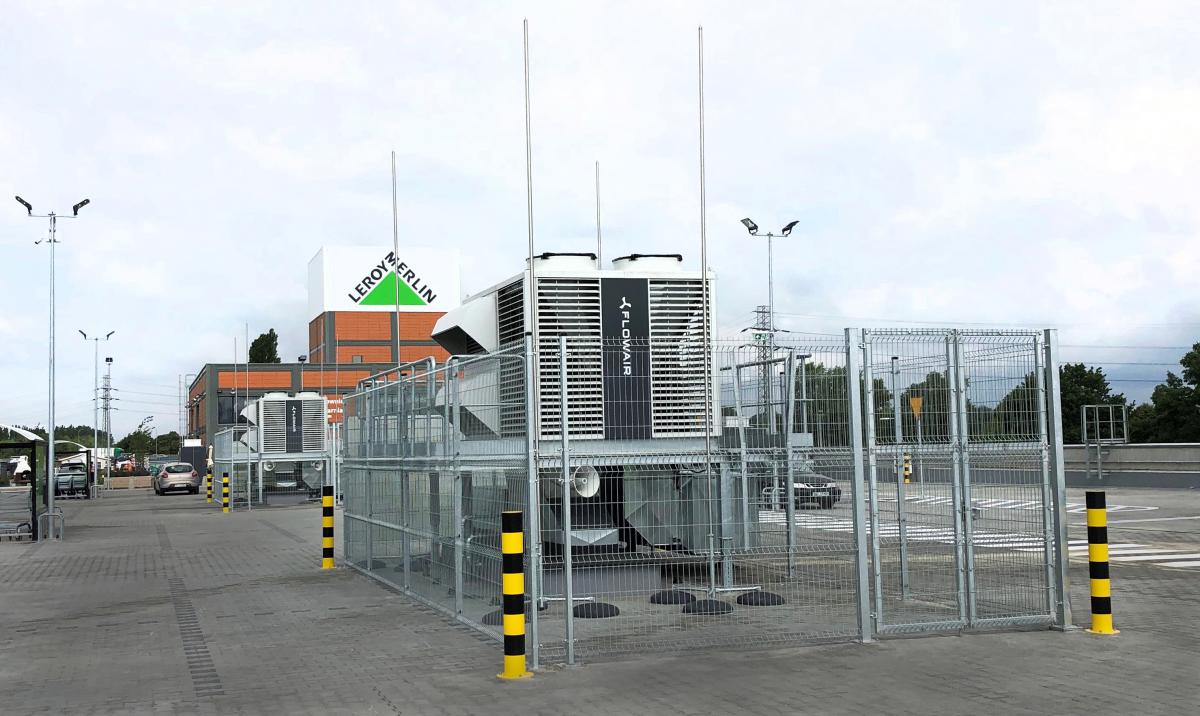

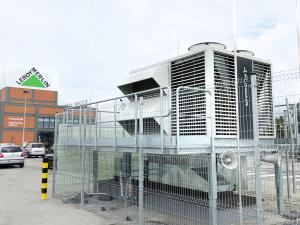

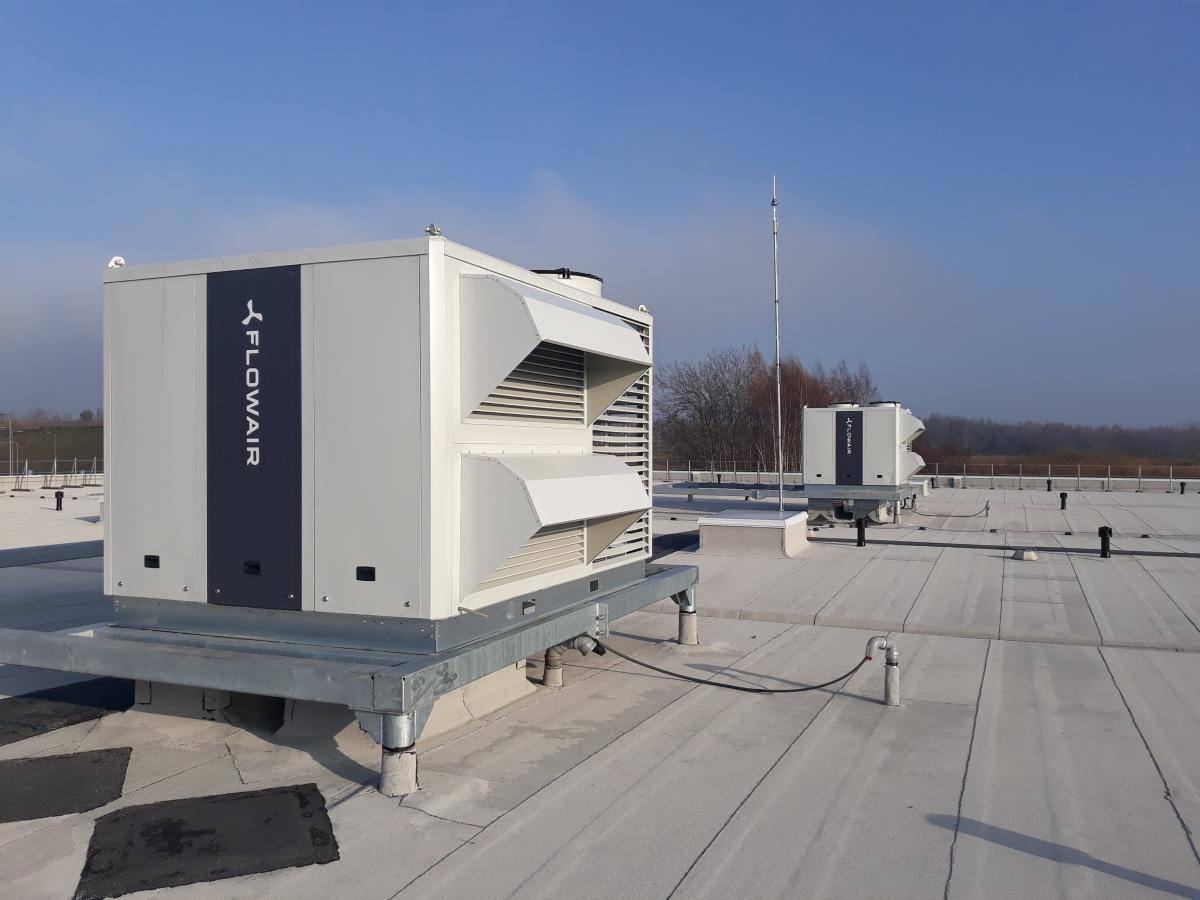

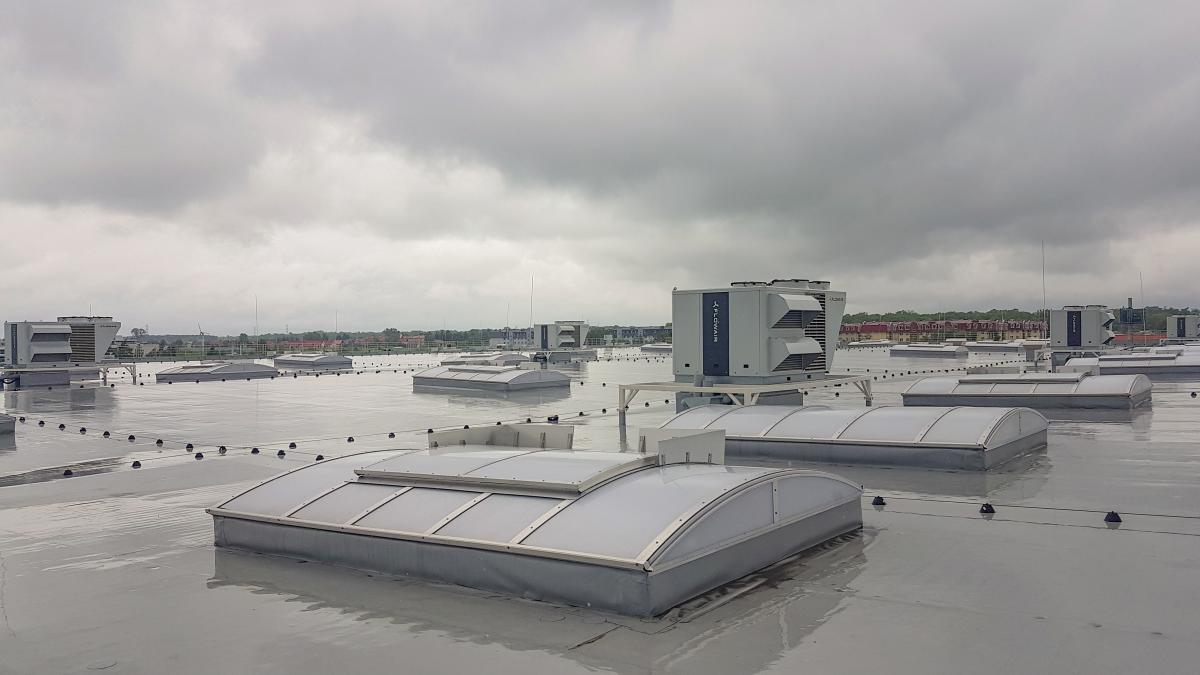

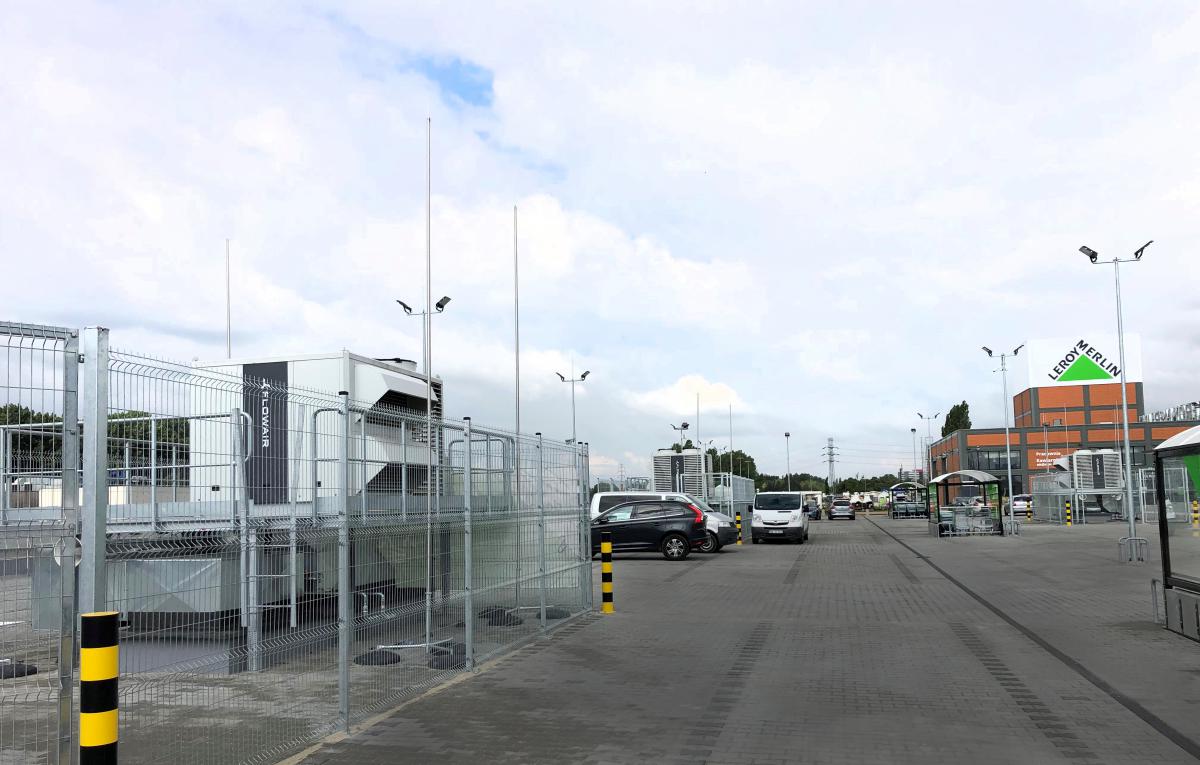

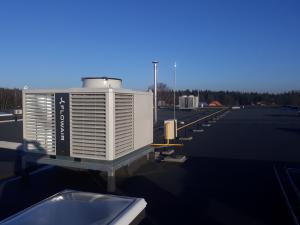

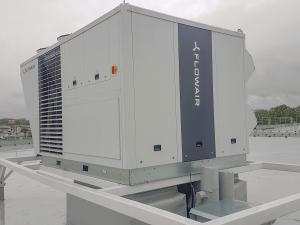

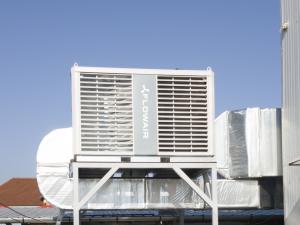

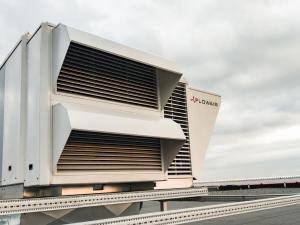

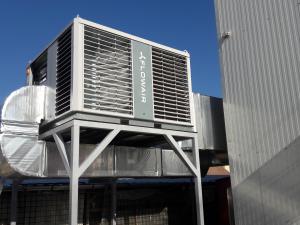

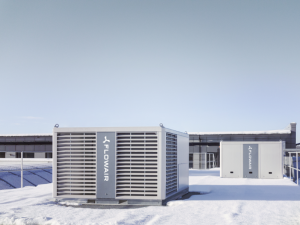

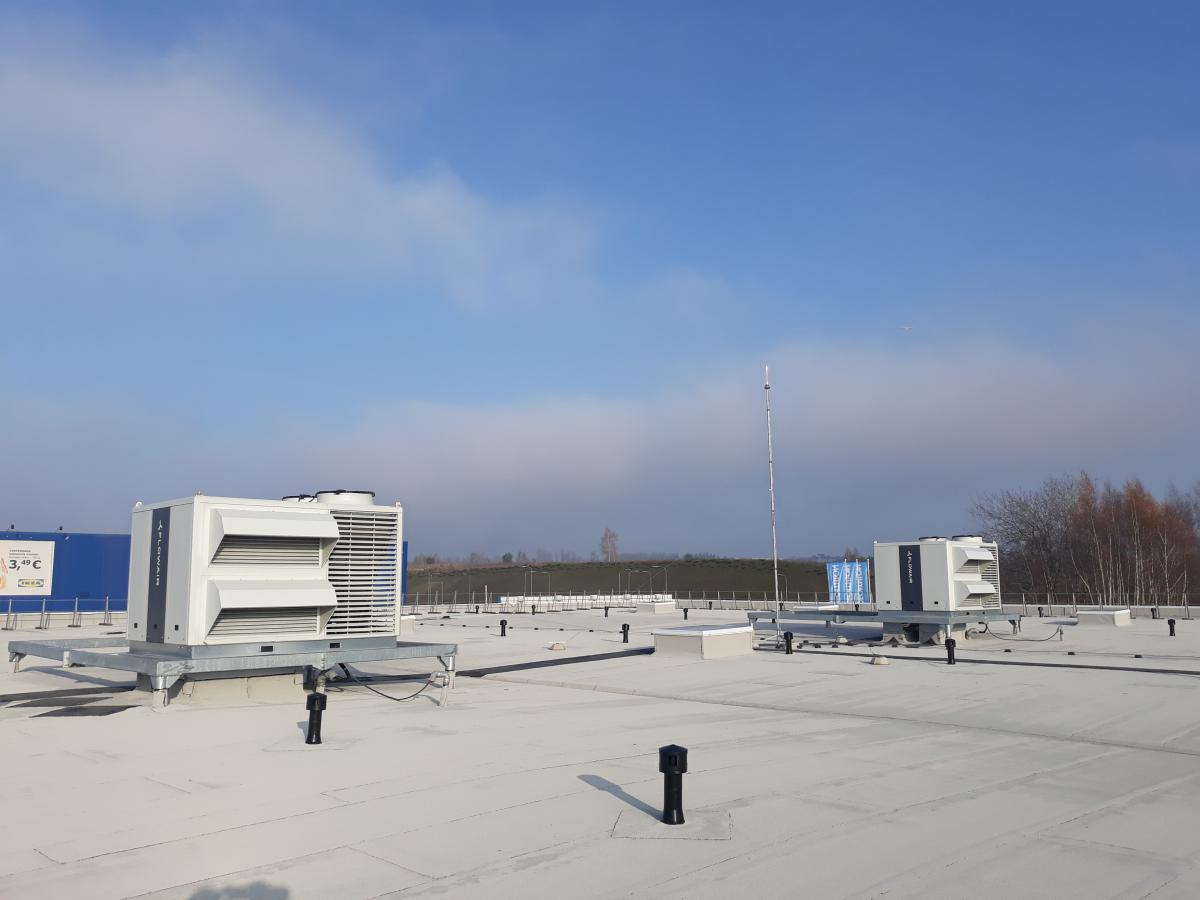

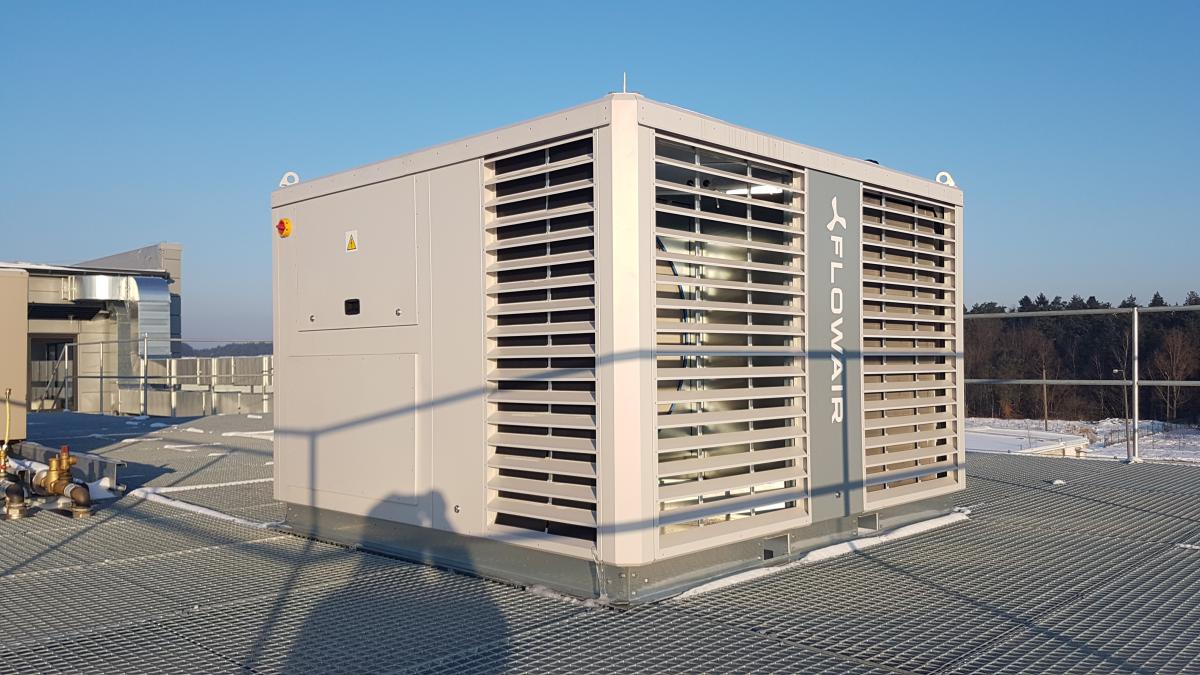

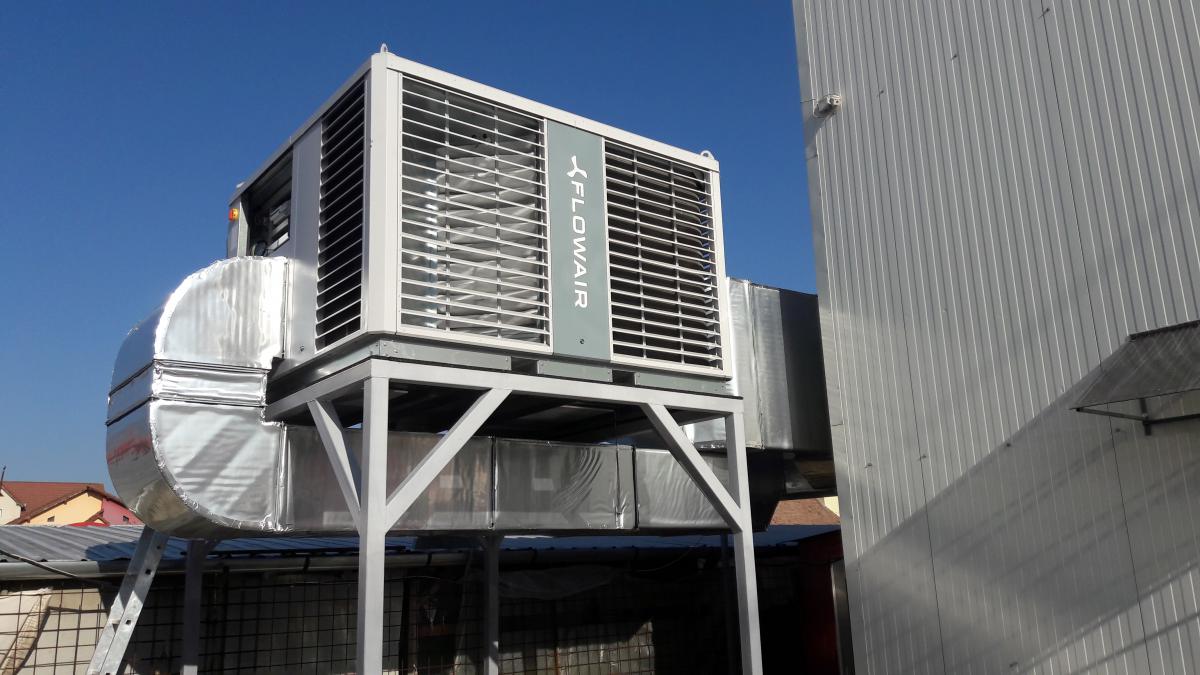

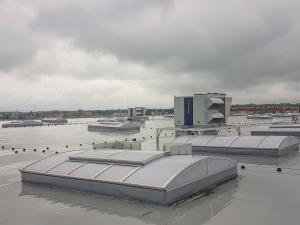

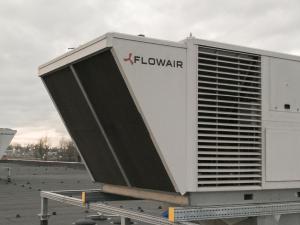

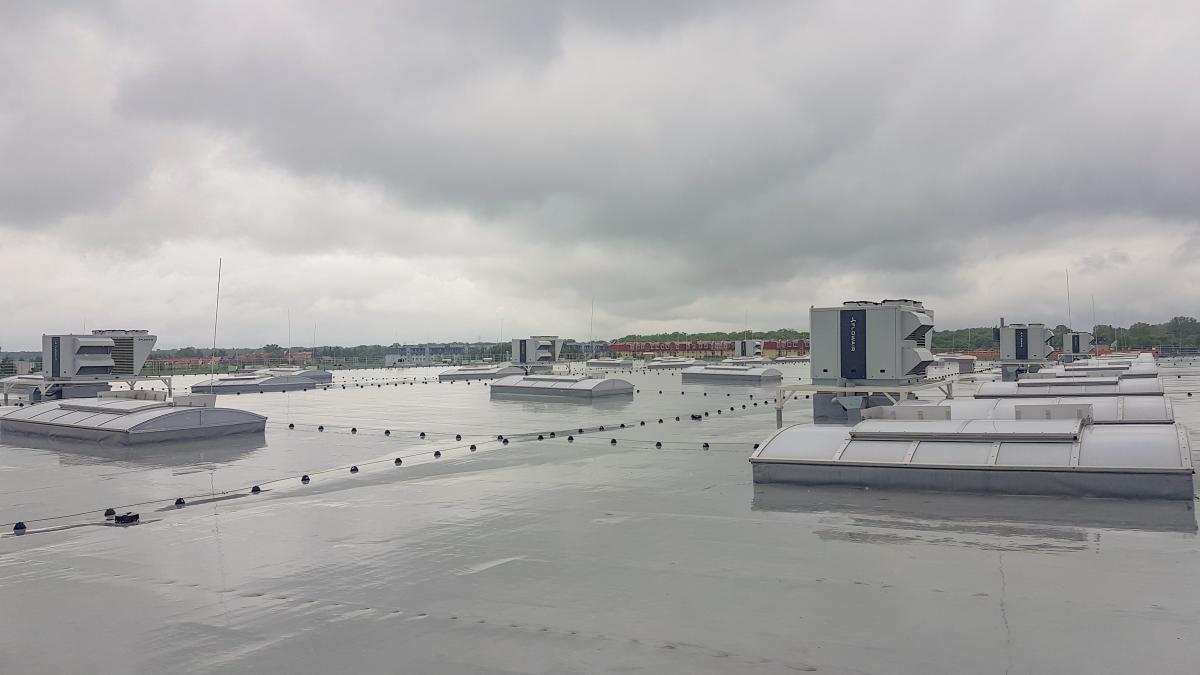

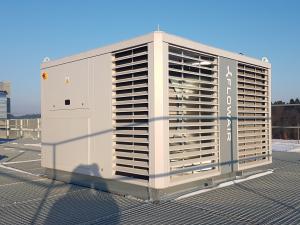

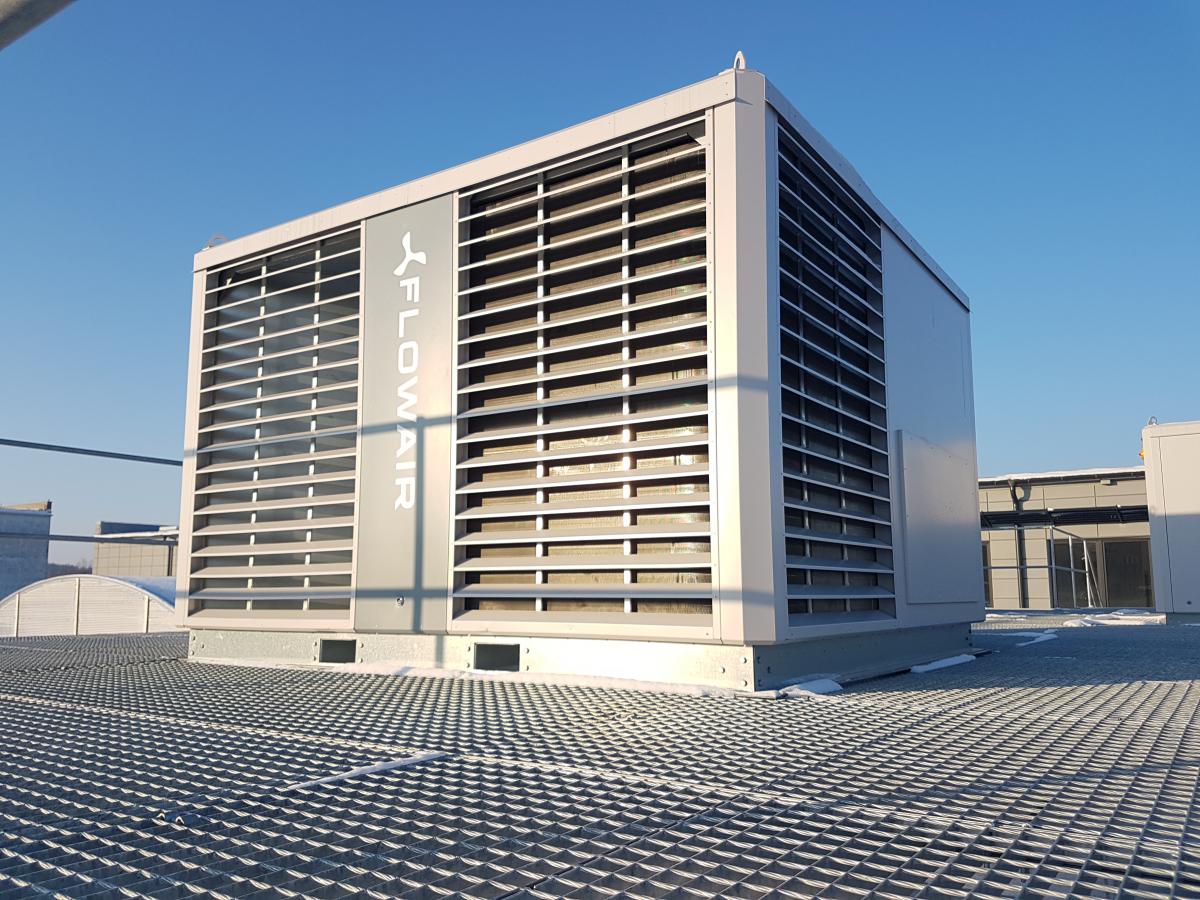

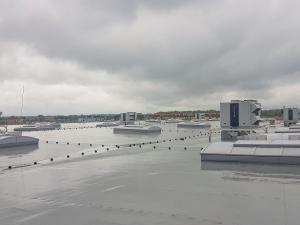

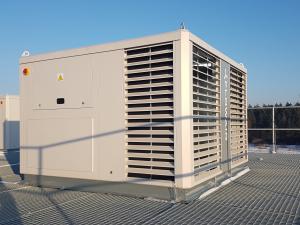

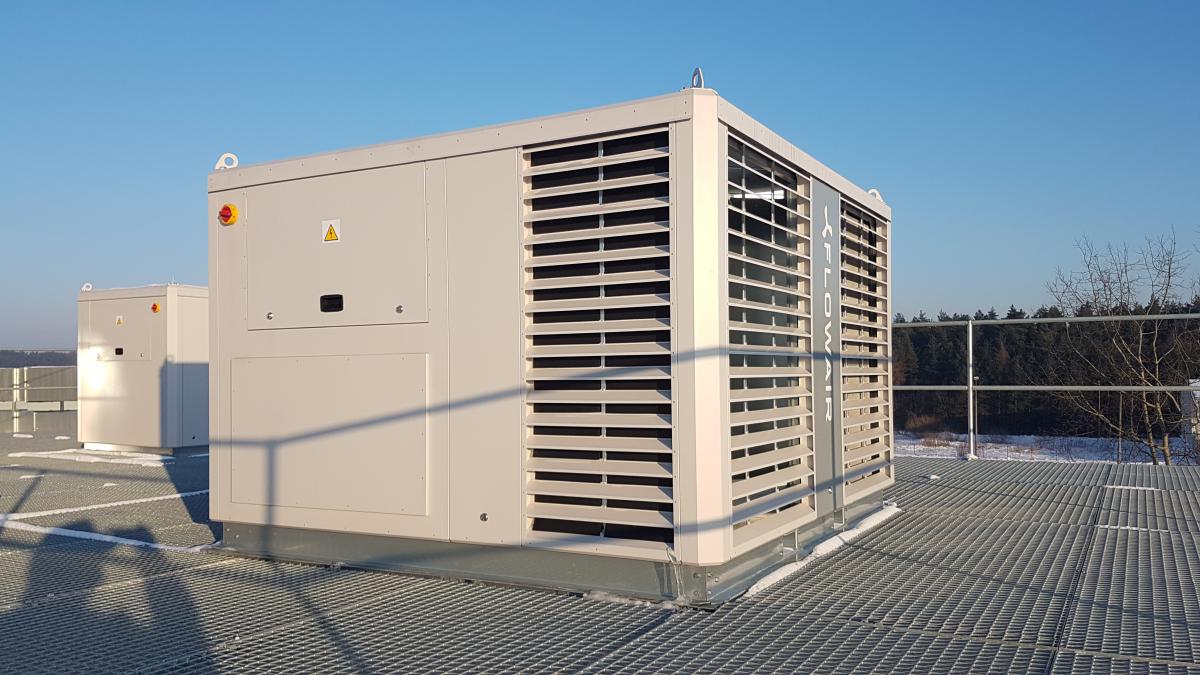

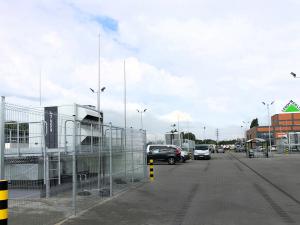

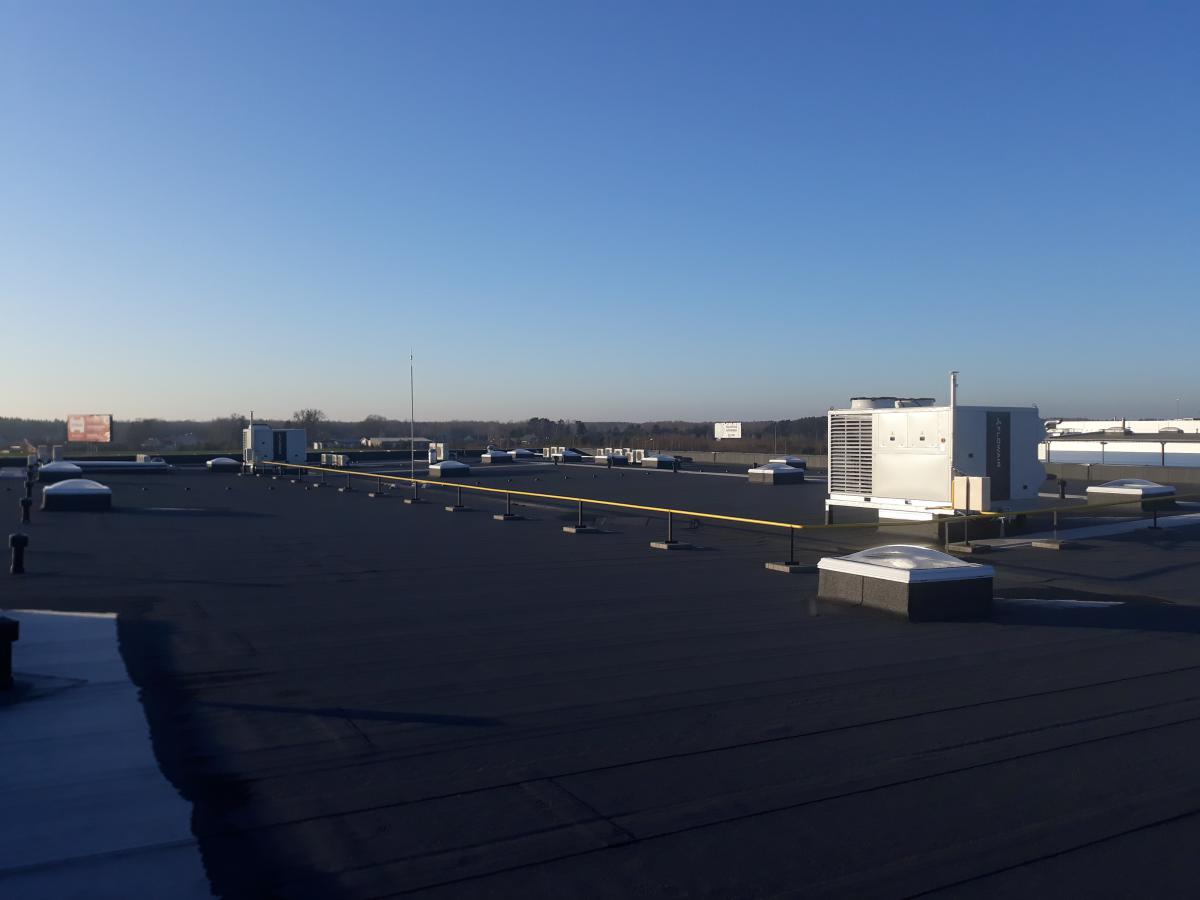

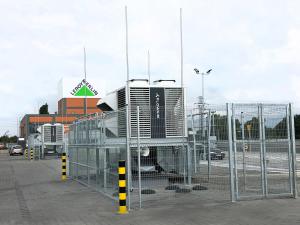

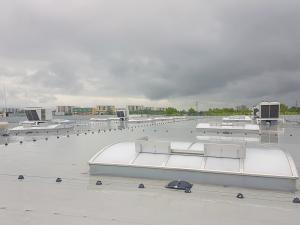

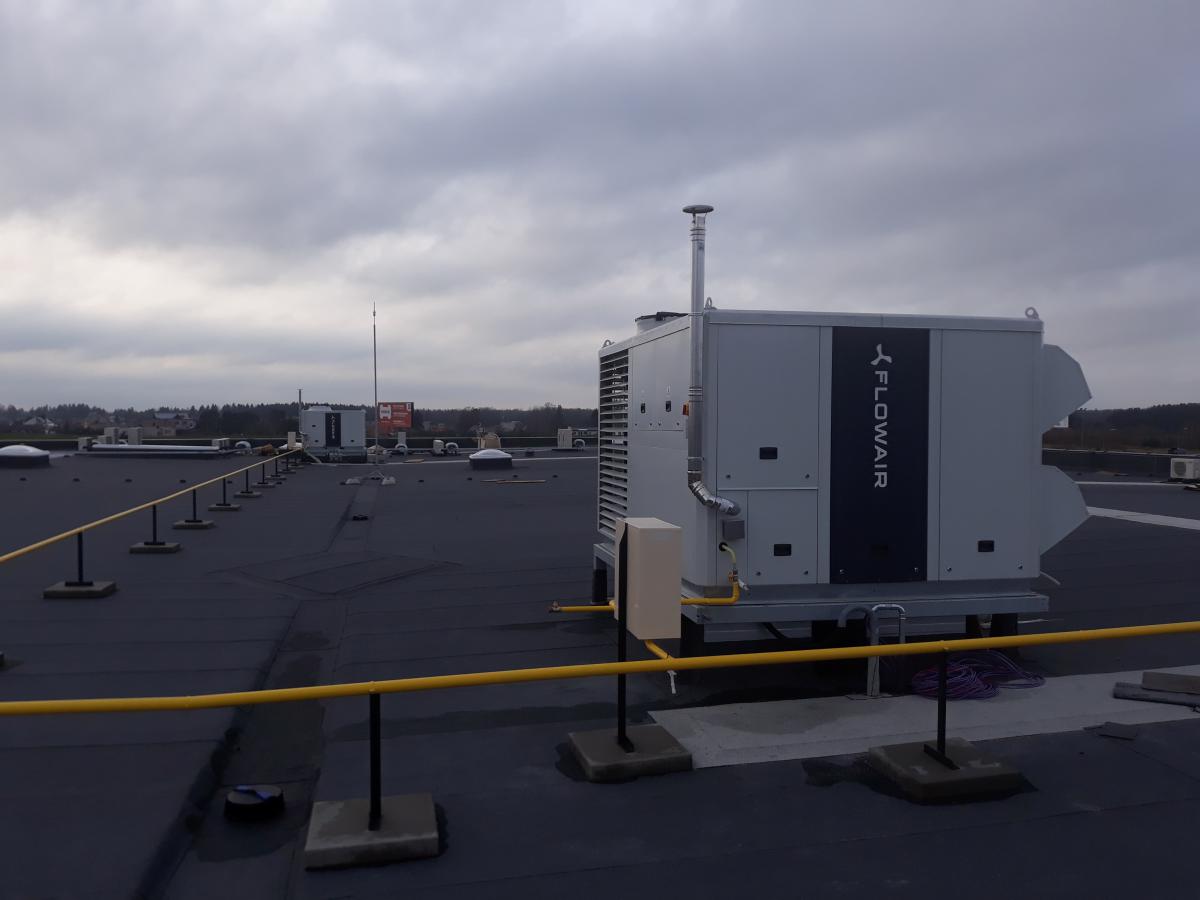

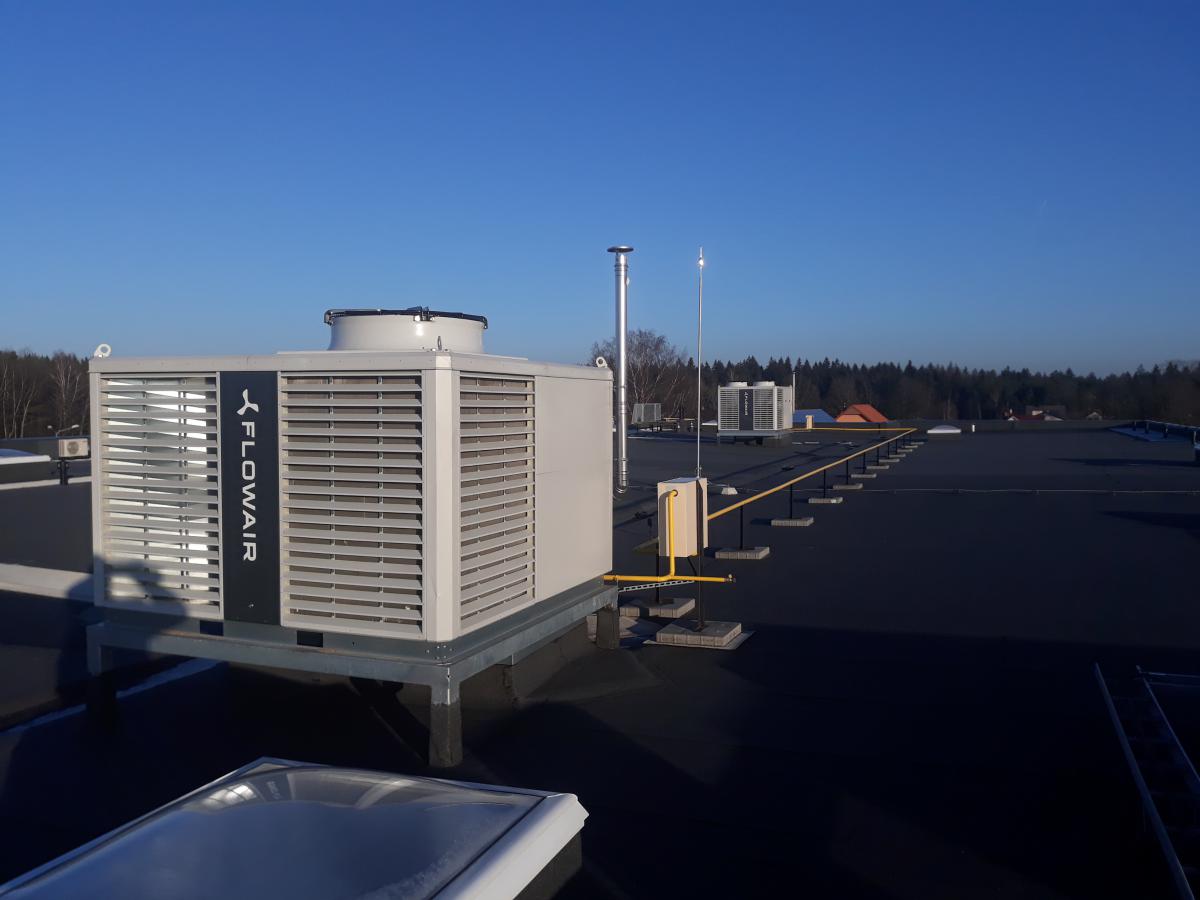

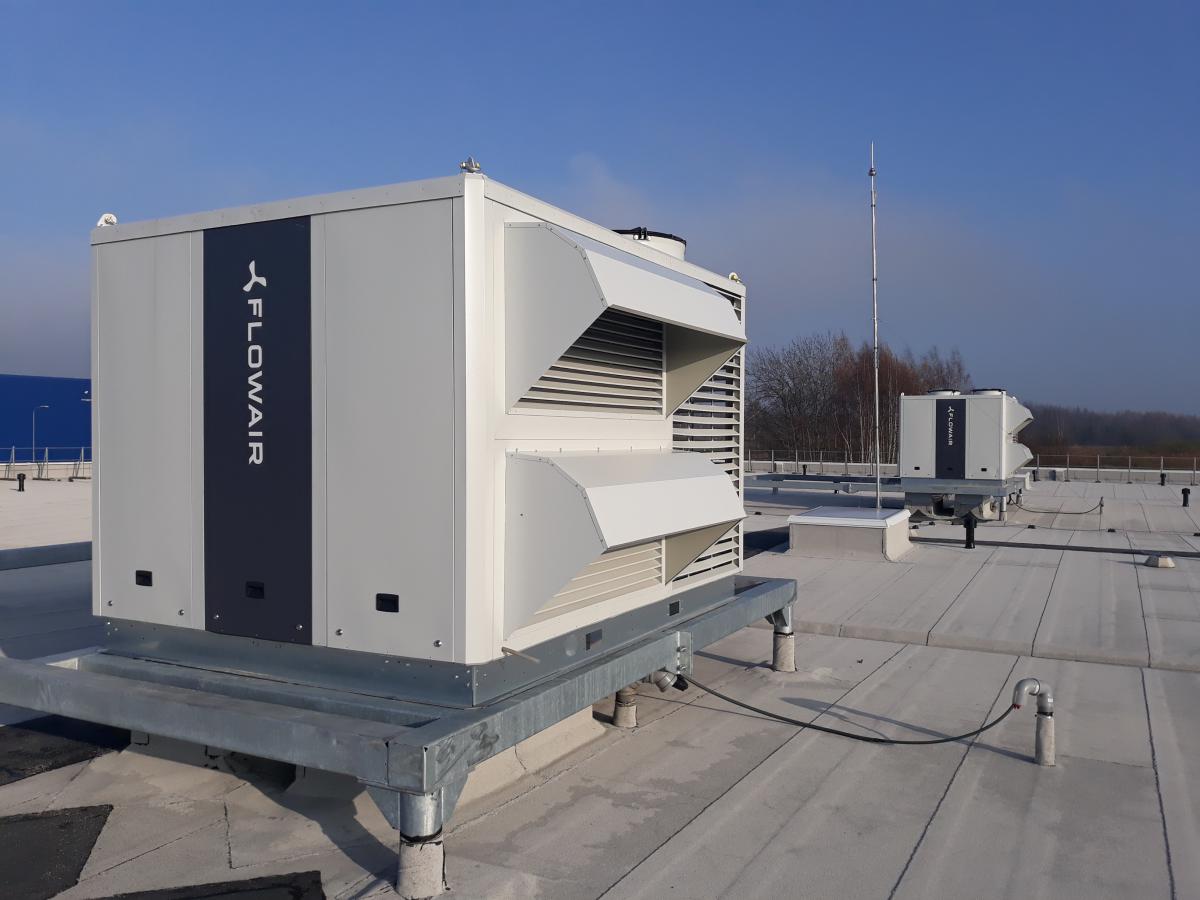

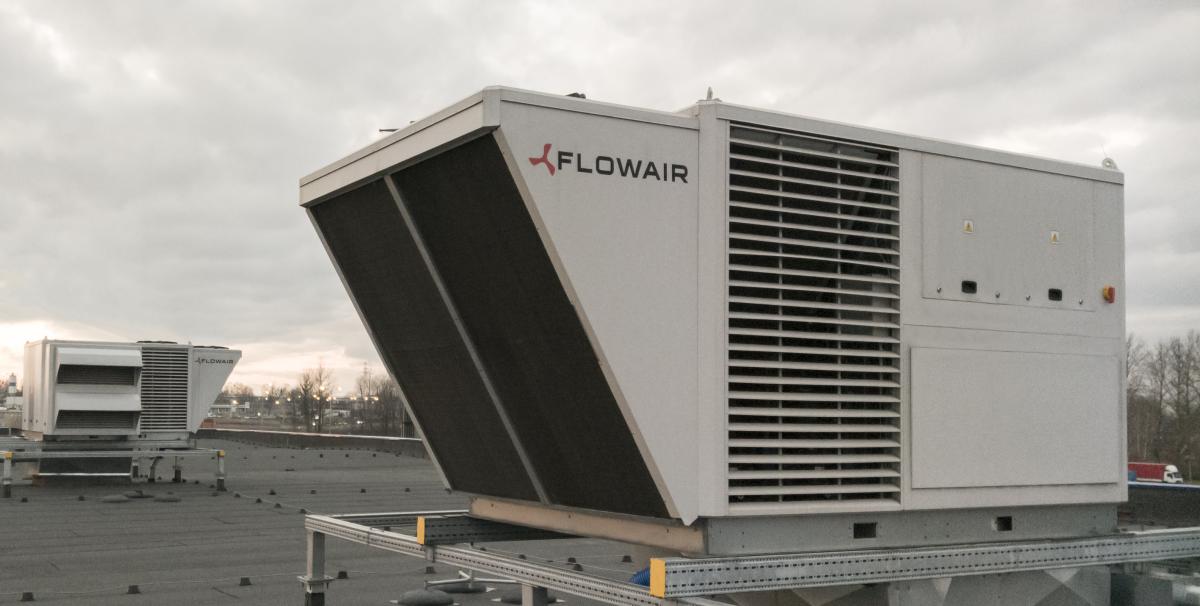

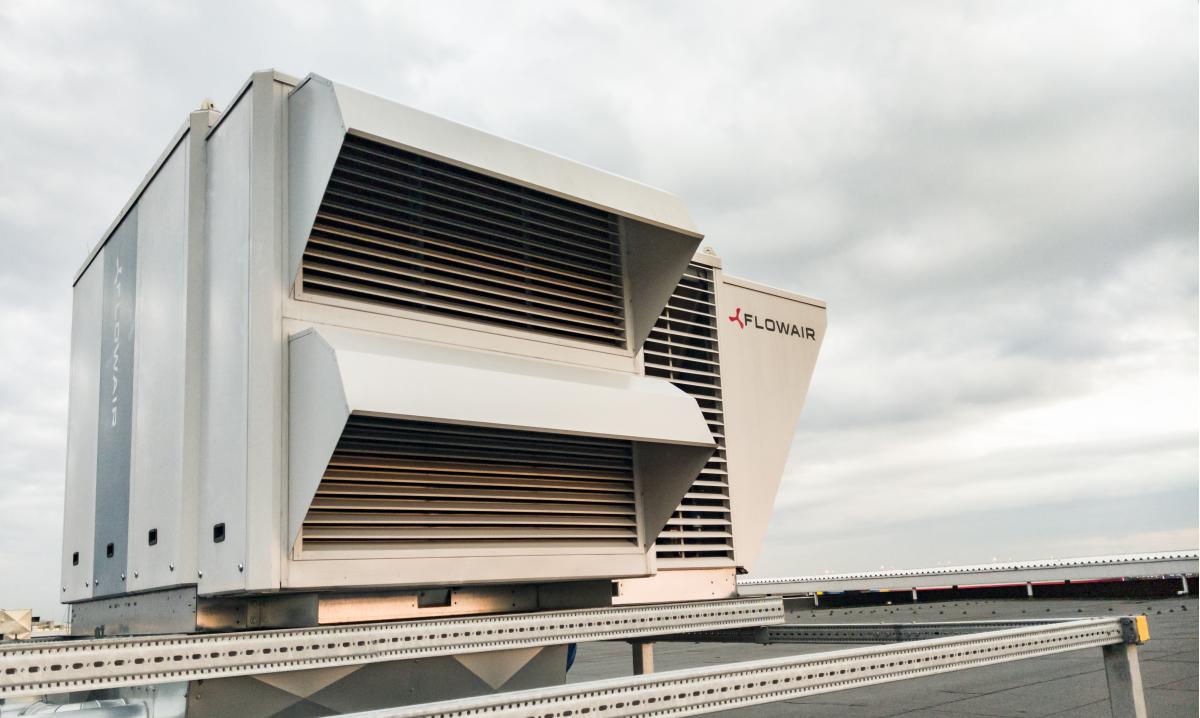

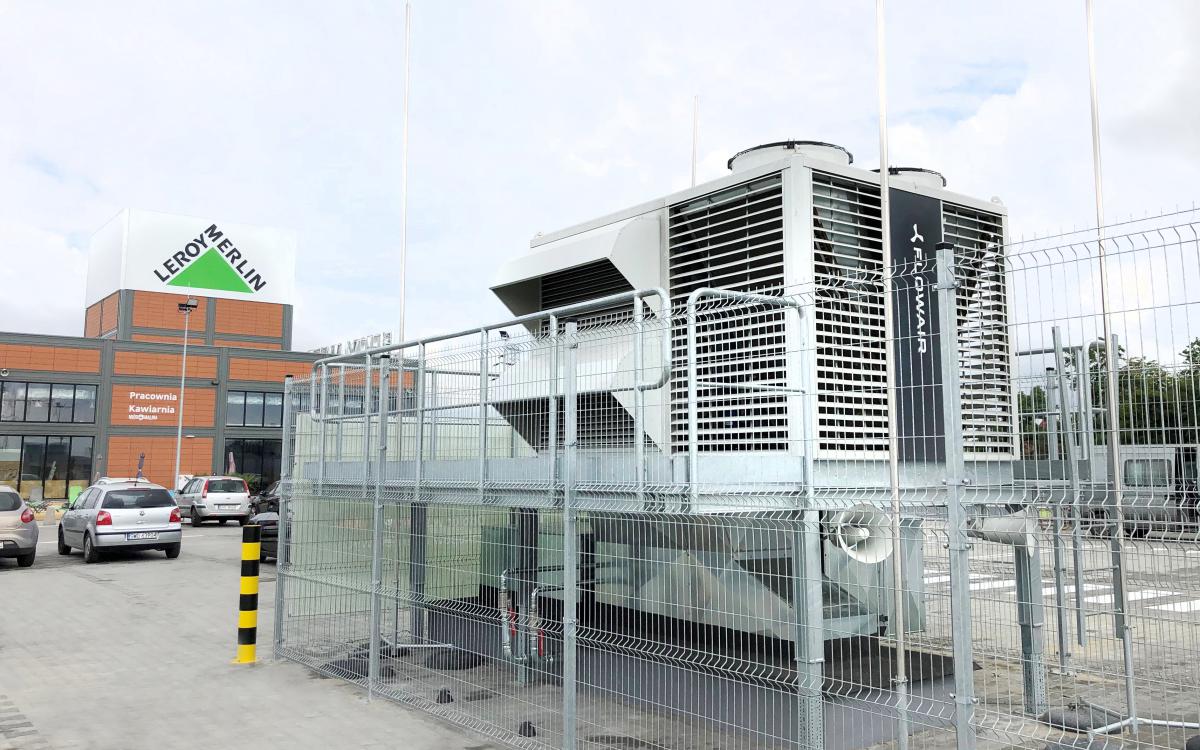

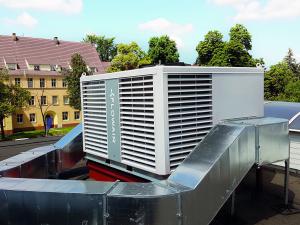

Cube montavimo pavyzdžiai parduotuvėje, verslo parke
