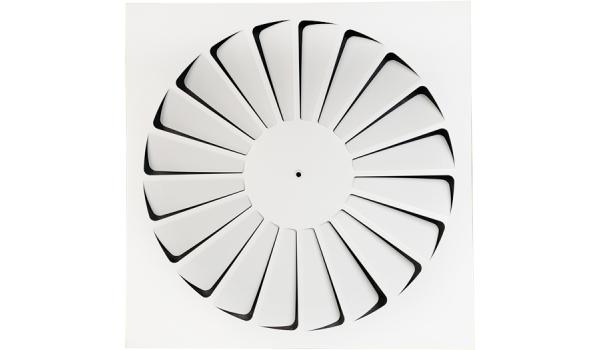

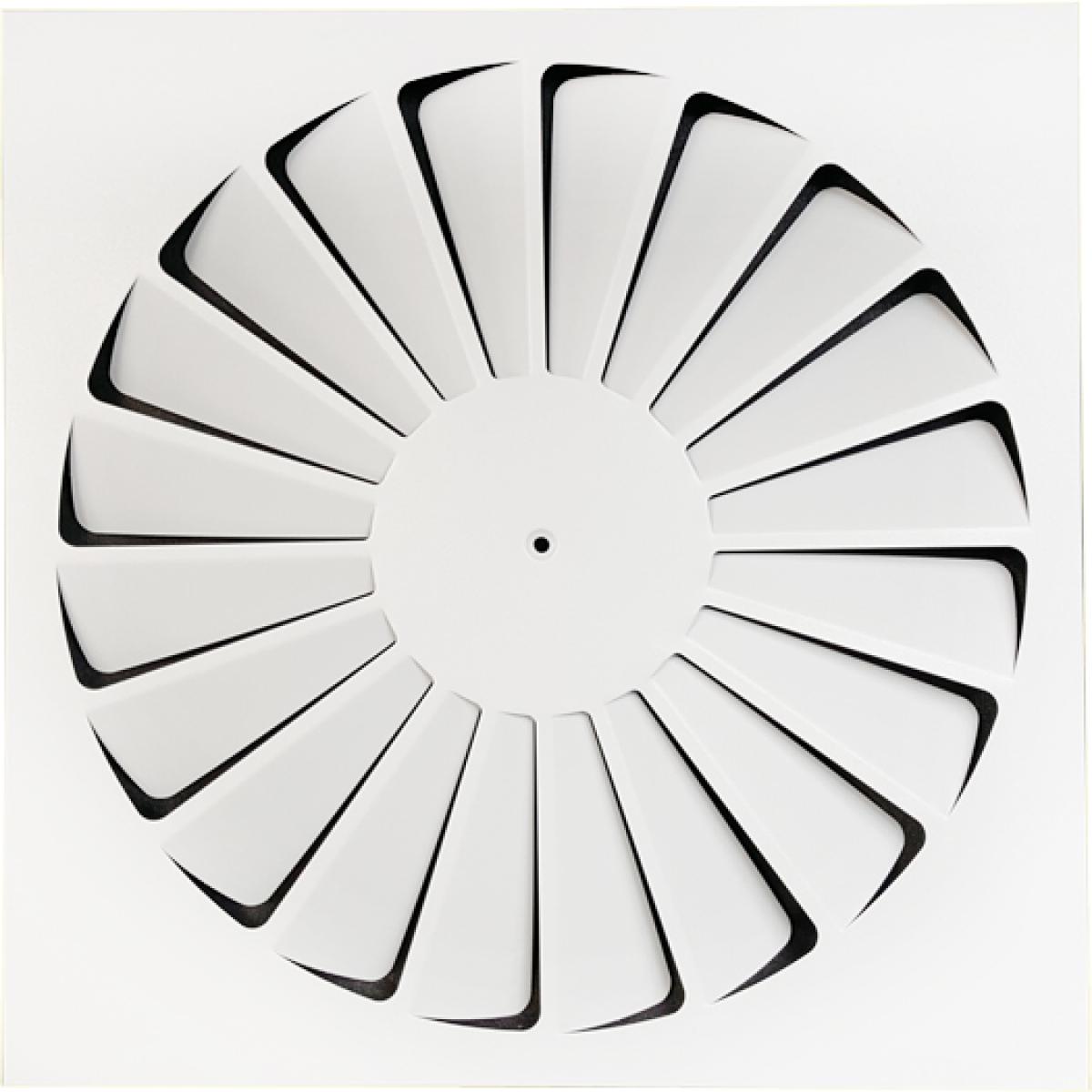

Kvadratinis sūkurinis difuzorius NWK-1 ant kvadratinės plokštės naudojamas ventiliavimui ir oro kondicionavimui pramoninės ir visuomeninės paskirties pastatuose, kurių aukštis nuo 2.5 m iki 4.5 m, tokiuose kaip ofisai, viešbučiai, kino teatrai, konferencijų salės, prekybos centrai. Difuzoriai lengva...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai

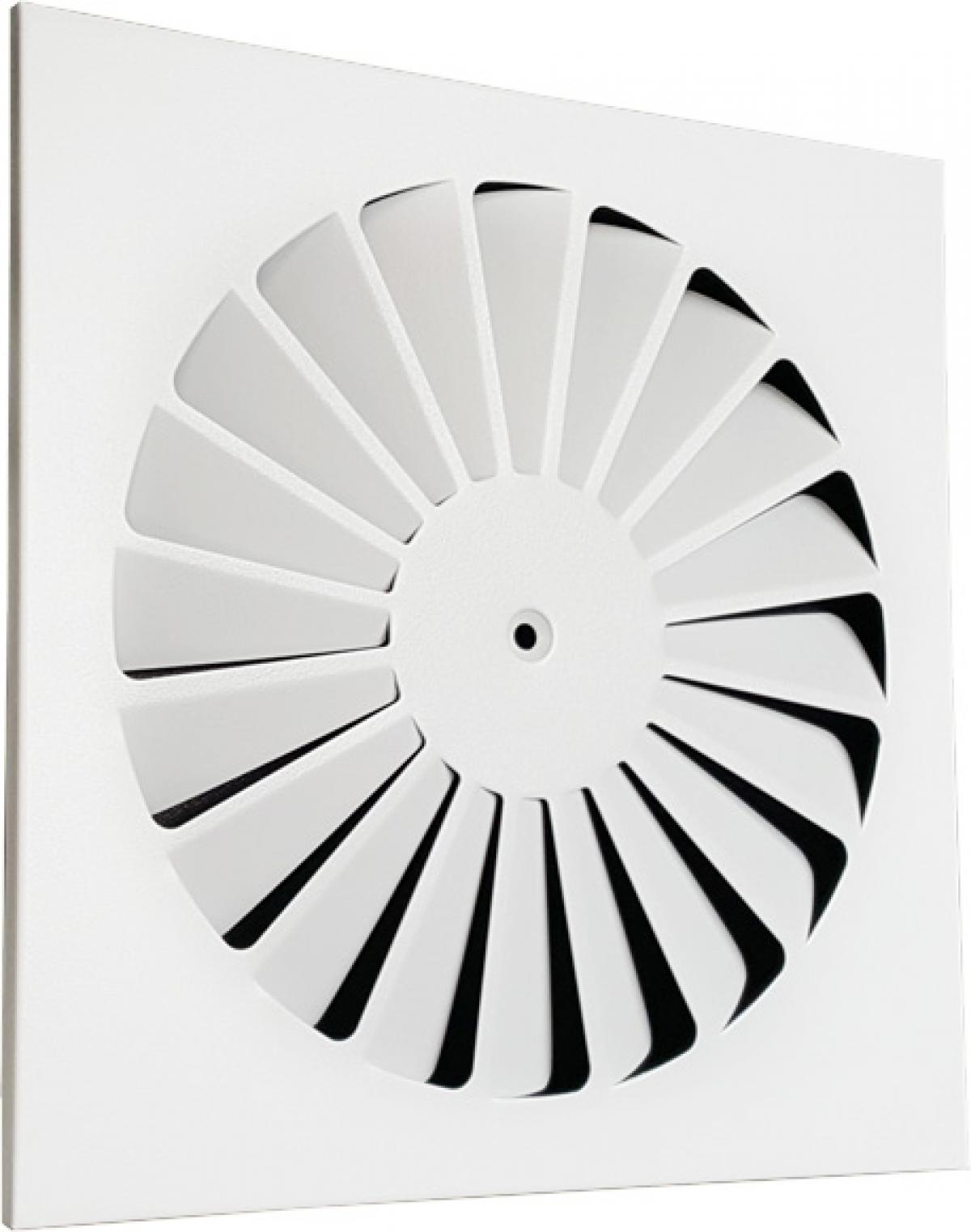

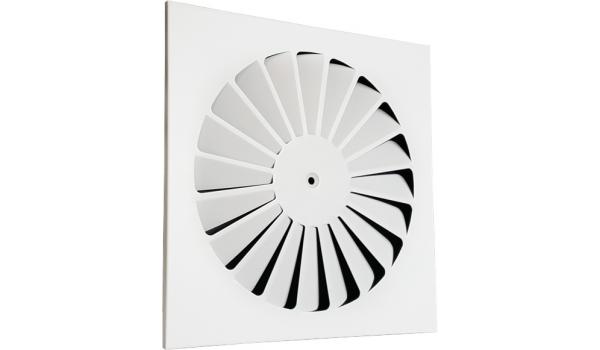

NWK-1 - sūkurinis, kvadrato formos, montavimo aukštis 2.5 - 4.5 m, pagamintas iš milteliniu būdu dažyto plieno, RAL9016 spalva
NWK-1/300 Išoriniai matmenys 300x300 mm, oro tekėjimo angos diametras Ø250 mm, centrinės dalies diametras Ø90 mm
NWK-1/300
Išoriniai matmenys 300x300 mm, oro tekėjimo angos diametras Ø250 mm, centrinės dalies diametras Ø90 mm
NWK-1/400 Išoriniai matmenys 400x400 mm, oro tekėjimo angos diametras Ø350 mm, centrinės dalies diametras Ø130 mm
NWK-1/400
Išoriniai matmenys 400x400 mm, oro tekėjimo angos diametras Ø350 mm, centrinės dalies diametras Ø130 mm
NWK-1/500 Išoriniai matmenys 500x500 mm, oro tekėjimo angos diametras Ø450 mm, centrinės dalies diametras Ø160 mm
NWK-1/500
Išoriniai matmenys 500x500 mm, oro tekėjimo angos diametras Ø450 mm, centrinės dalies diametras Ø160 mm
NWK-1/600 Išoriniai matmenys 600x600 mm, oro tekėjimo angos diametras Ø540 mm, centrinės dalies diametras Ø200 mm
NWK-1/600
Išoriniai matmenys 600x600 mm, oro tekėjimo angos diametras Ø540 mm, centrinės dalies diametras Ø200 mm
NWK-1/625 Išoriniai matmenys 625x625 mm, oro tekėjimo angos diametras Ø540 mm, centrinės dalies diametras Ø200 mm
NWK-1/625
Išoriniai matmenys 625x625 mm, oro tekėjimo angos diametras Ø540 mm, centrinės dalies diametras Ø200 mm
NWK-1-595x595 - sūkurinis, kvadrato formos, skirtas montavimui į pakabinamas lubas, įmontuotas į modulinę plokštę kurios matmenys 595x595 mm, montavimo aukštis 2.5 - 4.5 m, pagamintas iš milteliniu būdu dažyto plieno, RAL9016 spalva
NWK-1-595x595/250 Oro tekėjimo angos diametras Ø250 mm, centrinės dalies diametras Ø90 mm
NWK-1-595x595/250
Oro tekėjimo angos diametras Ø250 mm, centrinės dalies diametras Ø90 mm
NWK-1-595x595/350 Oro tekėjimo angos diametras Ø350 mm, centrinės dalies diametras Ø130 mm
NWK-1-595x595/350
Oro tekėjimo angos diametras Ø350 mm, centrinės dalies diametras Ø130 mm
NWK-1-595x595/450 Oro tekėjimo angos diametras Ø450 mm, centrinės dalies diametras Ø160 mm
NWK-1-595x595/450
Oro tekėjimo angos diametras Ø450 mm, centrinės dalies diametras Ø160 mm

Difuzoriaus parinkimas

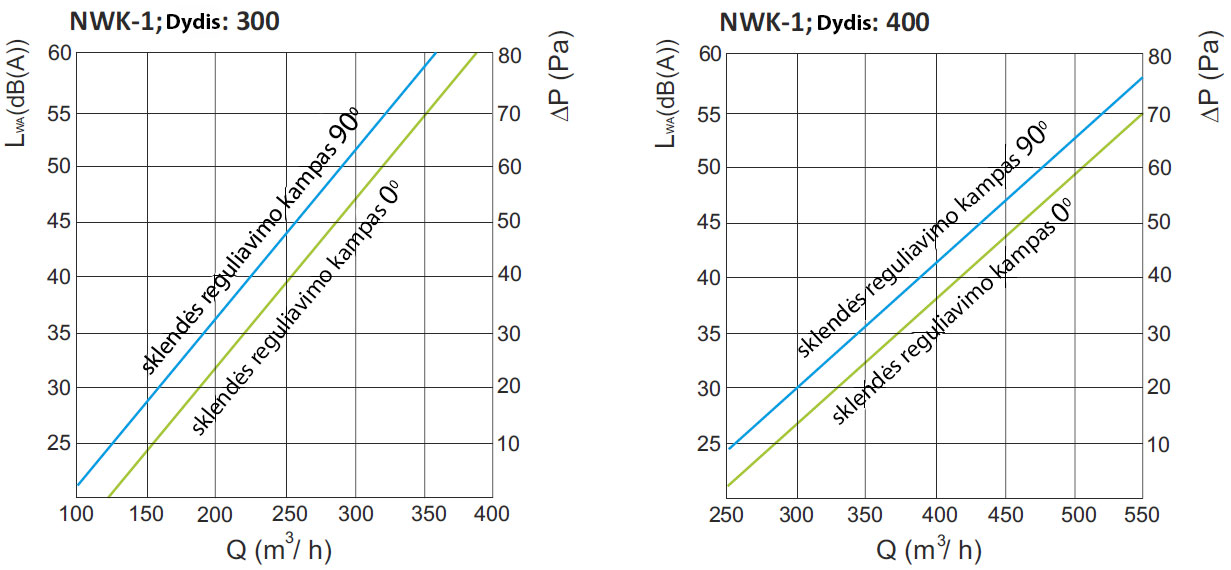

Slėgio kritimas ir akustinė galia: 300

Slėgio kritimas ir akustinė galia: 400

AR nomograma1

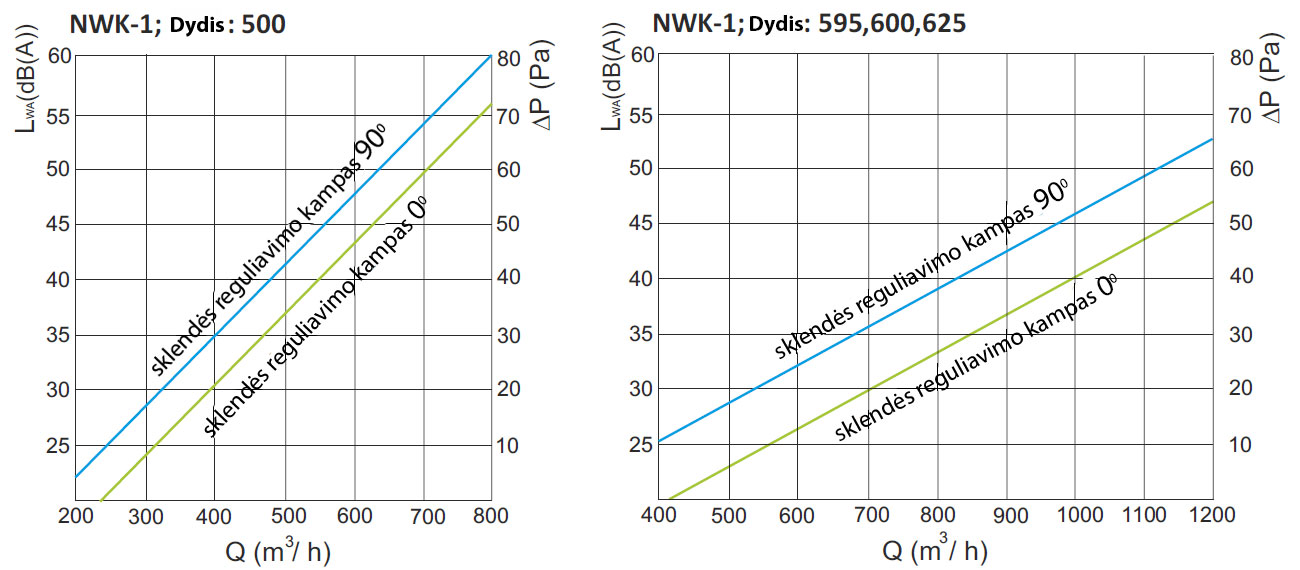

Slėgio kritimas ir akustinė galia: 500

Slėgio kritimas ir akustinė galia: 595,600,625

AR nomograma2

Žymėjimas:

Lwa [dB(A)] - garso lygis

Q [m3/h] - oro srautas

Δp [Pa] - slėgio kritimas



Oro srauto diapazono priklausomybė L0,2[m] nuo oro srauto Q [m3/h]

AR nomograma3

Žymėjimas:

Q [m3/h] - oro srautas

L0,2 [m] - srauto diapazonas su galutiniu greičiu 0,2m/s

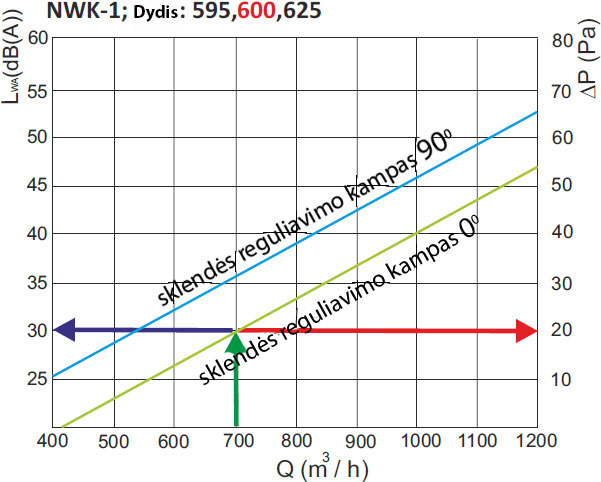

Difuzoriaus parinkimo pavyzdys





PAVYZDYS (dydžiui 600x600)
projektinis tiekiamo oro kiekis Q=700 m3/h

Skaityti grafiką:
Pilnai atidarytai sklendei (0o)
akustinė galia Lwa = 30 dB
slėgio kritimas Δp = 20 Pa

AR nomograma4







PAVYZDYS
projektinis tiekiamo oro kiekis Q=700 m3/h

Skaityti grafiką:
srauto diapazonas L0,2 = 5,8m

AR nomograma5

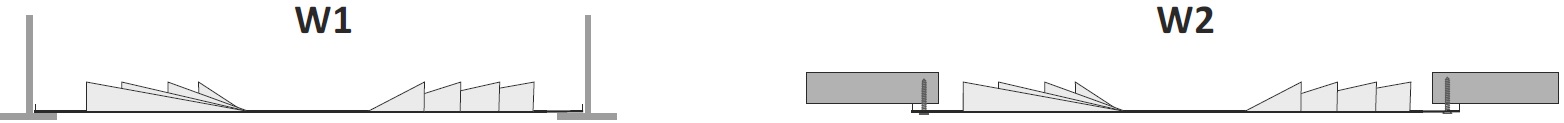

NWK montavimas 1

Surinkimas nematomas pakabinamų lubų konstrukcijoje - difuzoriaus plokštė 595x595 - difuzorius be montavimo skylių rėme

Surinkimas matomas naudojant varžtus, montavimo skylės difuzoriaus priekinės plokštės kampuose

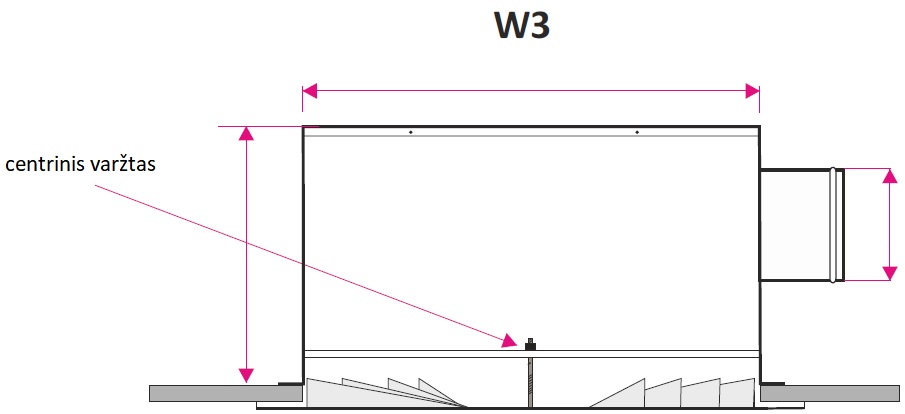

NWK montavimas 2

Centrinis surinkimas, difuzorių tvirtinant centriniu varžtu prie skersinio (WMC) esančio difuzoriaus pajungimo dėžėje

Kvadratinis sūkurinis difuzorius NWK-1 ant kvadratinės plokštės naudojamas ventiliavimui ir oro kondicionavimui pramoninės ir visuomeninės paskirties pastatuose, kurių aukštis nuo 2.5 m iki 4.5 m, tokiuose kaip ofisai, viešbučiai, kino teatrai, konferencijų salės, prekybos centrai. Difuzoriai lengvai montuojami pakabinamose lubose, su pajungimo dėžėmis arba tiesiai ant stačiakampių ortakių. Tvirtinami varžtais priekinės plokštės kampuose arba per centrą. Tinkamai išdėstyti plyšiai priekinėje plokštėje leidžia užtikrinti tinkamą oro srauto sūkurį.

Kvadratinio sūkurinio difuzoriaus higienos pažymėjimas HK/K/0522/01/2016

Medžiagos ir kokybė

- pagaminta iš cinkuoto lakštinio plieno, padengto baltos spalvos 9016 milteline danga

Galimi variantai:
- iš aliuminio, apdoroto milteline danga;
- iš nerūdijančio plieno (1.4301 arba 1.4404);
- kitos RAL paletės spalvos danga

Difuzoriaus mentės yra nejudančios. Yra galimybė tiekti difuzorius, pritaikytus modulinėms sistemoms

NWK-1 kvadratinis sūkurinis difuzorius
Atitikties deklaracijos 245 KB
Katalogas 175 KB
Higienos sertifikatas 1.1 MB
