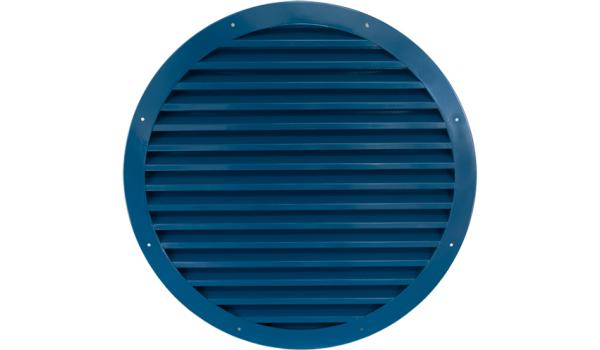

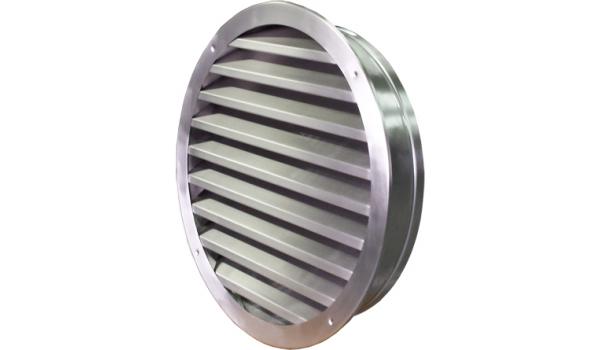

Apvaliosios sieninės išorinės oro tiekimo kryptinės grotelės CzS-B | Saw-pol

Apvalios formos sieninės išorinės oro tiekimo kryptinės grotelės naudojamos tiekiamosios ir ištraukiamosios ventiliacijos sistemoje, kaip galinė ortakio vamzdžių ir ventiliacijos angų pastatų sienose dalis, pritaikytos montuoti tiesiai ant ortakio. Speciali kryptinių grotelių / menčių forma apsaugo ...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
CzS-B OC - išorinės, montuojamos sienoje, skirtos oro tiekimui arba šalinimui iš patalpos, apvalios formos, specialios formos horizontaliai išdėstytos nereguliuojamos grotelių mentės apsaugo nuo kritulių, už grotelių esantis tinklelis apsaugo nuo paukščių / graužikų / lapų, pagamintos iš milteliniu būdu dažyto cinkuoto plieno, RAL9006 spalva, tvirtinimas varžtais per išorinį rėmelį
CzS-B/160/OC/W1 Montavimo angos diametras Ø160 mm
CzS-B/160/OC/W1
Montavimo angos diametras Ø160 mm
CzS-B/200/OC/W1 Montavimo angos diametras Ø200 mm
CzS-B/200/OC/W1
Montavimo angos diametras Ø200 mm
CzS-B/250/OC/W1 Montavimo angos diametras Ø250 mm
CzS-B/250/OC/W1
Montavimo angos diametras Ø250 mm
CzS-B/315/OC/W1 Montavimo angos diametras Ø315 mm
CzS-B/315/OC/W1
Montavimo angos diametras Ø315 mm
CzS-B/350/OC/W1 Montavimo angos diametras Ø350 mm
CzS-B/350/OC/W1
Montavimo angos diametras Ø350 mm
CzS-B/400/OC/W1 Montavimo angos diametras Ø400 mm
CzS-B/400/OC/W1
Montavimo angos diametras Ø400 mm
CzS-B/500/OC/W1 Montavimo angos diametras Ø500 mm
CzS-B/500/OC/W1
Montavimo angos diametras Ø500 mm
CzS-B/630/OC/W1 Montavimo angos diametras Ø630 mm
CzS-B/630/OC/W1
Montavimo angos diametras Ø630 mm
CzS-B/710/OC/W1 Montavimo angos diametras Ø710 mm
CzS-B/710/OC/W1
Montavimo angos diametras Ø710 mm
CzS-B/800/OC/W1 Montavimo angos diametras Ø800 mm
CzS-B/800/OC/W1
Montavimo angos diametras Ø800 mm
CzS-B/1000/OC/W1 Montavimo angos diametras Ø1000 mm
CzS-B/1000/OC/W1
Montavimo angos diametras Ø1000 mm
CzS-B/1250/OC/W1 Montavimo angos diametras Ø1250 mm
CzS-B/1250/OC/W1
Montavimo angos diametras Ø1250 mm
CzS-B AL - išorinės, montuojamos sienoje, skirtos oro tiekimui arba šalinimui iš patalpos, apvalios formos, specialios formos horizontaliai išdėstytos nereguliuojamos grotelių mentės apsaugo nuo kritulių, už grotelių esantis tinklelis apsaugo nuo paukščių / graužikų / lapų, pagamintos iš milteliniu būdu dažyto aliuminio, RAL9006 spalva, tvirtinimas varžtais per išorinį rėmelį
CzS-B/100/AL/W1 Montavimo angos diametras Ø100 mm
CzS-B/100/AL/W1
Montavimo angos diametras Ø100 mm
CzS-B/125/AL/W1 Montavimo angos diametras Ø125 mm
CzS-B/125/AL/W1
Montavimo angos diametras Ø125 mm
CzS-B/160/AL/W1 Montavimo angos diametras Ø160 mm
CzS-B/160/AL/W1
Montavimo angos diametras Ø160 mm
CzS-B/200/AL/W1 Montavimo angos diametras Ø200 mm
CzS-B/200/AL/W1
Montavimo angos diametras Ø200 mm
CzS-B/250/AL/W1 Montavimo angos diametras Ø250 mm
CzS-B/250/AL/W1
Montavimo angos diametras Ø250 mm
CzS-B/315/AL/W1 Montavimo angos diametras Ø315 mm
CzS-B/315/AL/W1
Montavimo angos diametras Ø315 mm
CzS-B/400/AL/W1 Montavimo angos diametras Ø400 mm
CzS-B/400/AL/W1
Montavimo angos diametras Ø400 mm

Difuzoriaus parinkimas

Efektyvus greitis priklausomai nuo oro srauto ir efektyvaus paviršiaus ploto

CZS-B nomograma

Žymėjimas:

Q [m3/h] - oro srautas

Aef [m2] - grotelių efektyvus plotas

Vef [m/s] - oro srauto greitis

Slėgio kritimo ir akustinės galios priklausomybė nuo grotelių oro įsiurbimo greičio

Rekomenduojamas oro greitis 2-3 m/s, max 5m/s.

CZS-B nomograma

Žymėjimas:

Δp[Pa] - slėgio kritimas

LWA[dB(A)] - akustinė galia

Vef [m/s] - oro srauto greitis

PAVYZDYS:
greičiui 2-3m/s pasirinktas oro įsiurbimas Φ630
Aef = 0.201 m2
V = Q/(Aef * 3600)=1800/(0.201 * 3600) ≈ 2.2[m/s]
oro srautas Q = 1800 m3/h

Skaityti grafiką:
efektyvus greitis: Vef = 2.5m/s
akustinė galia LWA = 36 dB(A)
slėgio kritimas žaliuzėje Δp = 23Pa

Size

 Aef [m2]
500 0.126
630 0.201
710 0.254
800 0.323
900 0.409
1000 0.507

CZS-B nomograma

CZS-B nomograma

CZS-B montavimas

Su mažesniais dydžiais, įmanomas surinkimas naudojant montavimo klijus (surinkimas nematomas).

CZS-B montavimas

Surinkimas matomas, varžtais per montavimo skyles grotelių rėme.

Apvalios formos sieninės išorinės oro tiekimo kryptinės grotelės naudojamos tiekiamosios ir ištraukiamosios ventiliacijos sistemoje, kaip galinė ortakio vamzdžių ir ventiliacijos angų pastatų sienose dalis, pritaikytos montuoti tiesiai ant ortakio. Speciali kryptinių grotelių / menčių forma apsaugo ortakio angą nuo atmosferos kritulių. Naudojamas standartinis apsauginis tinklelis nuo paukščių, graužikų, didesnių teršalų (medžių lapų).


Išorinės oro tiekimo kryptinių grotelių higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Siūlome dviejų dydžių oro tiekimo kryptinės groteles. Mažesnių matmenų kryptinės grotelės yra presuoto aliuminio formos su 10x10 tinklelio skylutėmis, visi elementai padengti milteline pasirinktos RAL spalvos danga. Didesnių matmenų kryptinės grotelės yra cinkuoto plieno arba nerūdijančio plieno (1.4301 arba 1.4404), padengtos milteline pasirinktos RAL spalvos danga.
