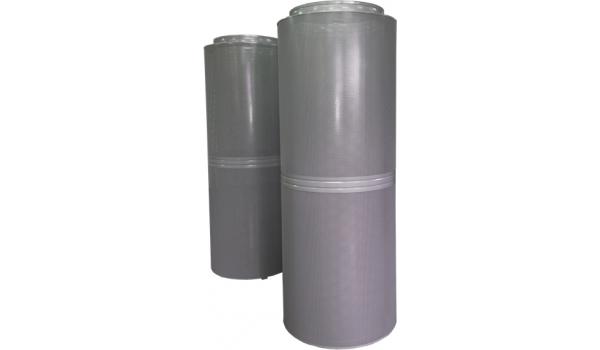

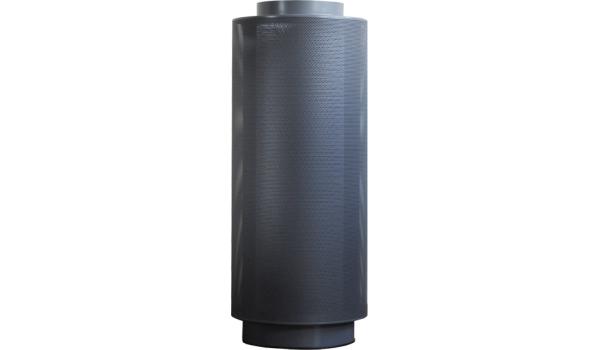

Apvalusis oro apykaitos difuzorius NW | Saw-pol

Apvalusis oro apykaitos difuzorius NW naudojamas pramoniniuose kompleksuose arba visuomeninės paskirties statiniuose, kuriuose būtina didelė šviežio oro apytaka. Oras tiekiamas mažu greičiu. Oras tiekiamas mažu nuo 0.2 m/s iki 0.6 m/s greičiu šalia darbo vietų ir darbo zonų. Tiekiamo oro temperatūra...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
NW - skirtas didelio oro kiekio tiekimui mažu greičiu, cilindro formos, jungiamas tiesiai prie apvalaus ortakio, pagamintas iš dvigubo padengimo milteliniais dažais perforuoto plieno, artima RAL 9016 spalva
NW/1/G/200/700/RAL9016 Išorinis diametras Ø300 mm, ortakio pajungimo diametras Ø200 mm, aukštis 700 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/200/700/RAL9016
Išorinis diametras Ø300 mm, ortakio pajungimo diametras Ø200 mm, aukštis 700 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/315/700/RAL9016 Išorinis diametras Ø500 mm, ortakio pajungimo diametras Ø315 mm, aukštis 700 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/315/700/RAL9016
Išorinis diametras Ø500 mm, ortakio pajungimo diametras Ø315 mm, aukštis 700 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/315/1200/RAL9016 Išorinis diametras Ø500 mm, ortakio pajungimo diametras Ø315 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/315/1200/RAL9016
Išorinis diametras Ø500 mm, ortakio pajungimo diametras Ø315 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/400/1200/RAL9016 Išorinis diametras Ø700 mm, ortakio pajungimo diametras Ø400 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/400/1200/RAL9016
Išorinis diametras Ø700 mm, ortakio pajungimo diametras Ø400 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/500/2000/RAL9016 Išorinis diametras Ø700 mm, ortakio pajungimo diametras Ø500 mm, aukštis 2000 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/500/2000/RAL9016
Išorinis diametras Ø700 mm, ortakio pajungimo diametras Ø500 mm, aukštis 2000 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/500/1200/RAL9016 Išorinis diametras Ø900 mm, ortakio pajungimo diametras Ø500 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/500/1200/RAL9016
Išorinis diametras Ø900 mm, ortakio pajungimo diametras Ø500 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/630/2000/RAL9016 Išorinis diametras Ø900 mm, ortakio pajungimo diametras Ø630 mm, aukštis 2000 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/630/2000/RAL9016
Išorinis diametras Ø900 mm, ortakio pajungimo diametras Ø630 mm, aukštis 2000 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/630/1200/RAL9016 Išorinis diametras Ø1100 mm, ortakio pajungimo diametras Ø630 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/630/1200/RAL9016
Išorinis diametras Ø1100 mm, ortakio pajungimo diametras Ø630 mm, aukštis 1200 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/800/2000/RAL9016 Išorinis diametras Ø1100 mm, ortakio pajungimo diametras Ø800 mm, aukštis 2000 mm, oras tiekiamas 360° spinduliu, be apatinio pado
NW/1/G/800/2000/RAL9016
Išorinis diametras Ø1100 mm, ortakio pajungimo diametras Ø800 mm, aukštis 2000 mm, oras tiekiamas 360° spinduliu, be apatinio pado

Greitas parinkimas

Išstumiamo srauto difuzoriaus aukštis H = 750

NW parinkimas

Išstumiamo srauto difuzoriaus aukštis H = 1200

NW parinkimas

Išstumiamo srauto difuzoriaus aukštis H = 1500

NW parinkimas

Išstumiamo srauto difuzoriaus aukštis H = 2000

NW parinkimas

Difuzoriaus parinkimas

Apvalus išstumiamo srauto difuzorius NW - 200

Slėgio kritimo Δp[Pa] ir akustinės galios lygio LWA[dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW parinkimas

Apvalus išstumiamo srauto difuzorius NW - 315

Slėgio kritimo Δp[Pa] ir akustinės galios lygio LWA[dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW parinkimas

Apvalus išstumiamo srauto difuzorius NW - 400

Slėgio kritimo Δp[Pa] ir akustinės galios lygio LWA[dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW parinkimas

Apvalus išstumiamo srauto difuzorius NW - 500

Slėgio kritimo Δp[Pa] ir akustinės galios lygio LWA[dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW parinkimas

Apvalus išstumiamo srauto difuzorius NW - 630

Slėgio kritimo Δp[Pa] ir akustinės galios lygio LWA[dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW parinkimas

Apvalus išstumiamo srauto difuzorius NW - 800

Slėgio kritimo Δp[Pa] ir akustinės galios lygio LWA[dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW parinkimas

Apvalus išstumiamo srauto difuzorius NW - 315

PAVYZDYS
išorinis difuzoriaus diametras ΦD = 500mm, vidinis diametras Φd = 315mm (skaitant iš NW-315)
oro srautas Q = 1200 m3/h
difuzoriaus aukštis H = 1.2m = 1200mm
Skaityti grafiką:
akustinė galia Lwa < 25dB
slėgio kritimas difuzoriuje Δp = 15Pa

NW parinkimas

Difuzoriai gali būti skirstomi pagal montavimo vietą: stovintys, kabantys ir ant sienos (2/3 perforuoto perimetro), pakabinami difuzoriai turi būtinus elementus stabdymui / montavimui.

viršutinė ortakio jungtis (360o perforuotas)

apatinė ortakio jungtis (360o perforuotas)

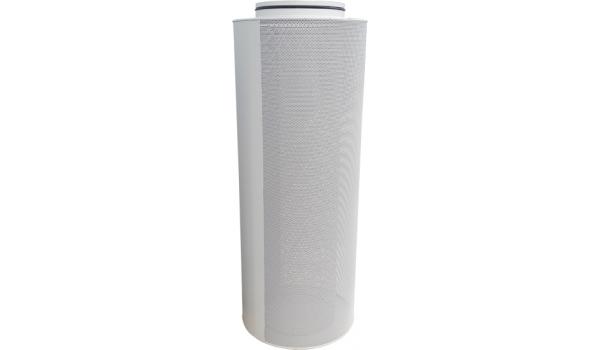

viršutinė ortakio jungtis, NW ant sienos (240o perforuotas)

NW montavimas

apsauginis sandarinimas (stovima versija)

apsauginis sandarinimas (stovima versija)

stovima versija be bazės

NW montavimas

Apvalusis oro apykaitos difuzorius NW naudojamas pramoniniuose kompleksuose arba visuomeninės paskirties statiniuose, kuriuose būtina didelė šviežio oro apytaka. Oras tiekiamas mažu greičiu. Oras tiekiamas mažu nuo 0.2 m/s iki 0.6 m/s greičiu šalia darbo vietų ir darbo zonų. Tiekiamo oro temperatūra aušinimo metu turi būti mažesnė 4 - 6 K, kai maksimalus temperatūrų skirtumas šildymo metu yra 9 K. Pučiant orui visame difuzoriaus paviršiuje susidaro maža turbulencija, o panaudotas oras yra lengvai išstumiamas iš darbo vietų ar zonų į ištraukiamąsias oro angas.


Apvaliojo oro apykaitos difuzoriaus higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Difuzoriai pagaminti iš dvisluoksnio perforuoto lakšto, padengto milteline RAL spalvos danga. Vamzdinė tiekimo jungtis ir difuzoriaus postamentas yra pagamintas iš cinkuoto lakštinio plieno ir taip pat padengtas pasirinktos RAL spalvos milteline danga. NW yra tiesiogiai montuojamas ant apvalių ortakių (pagal specialų pageidavimą galime pagaminti su jungtimi prie stačiakampio ortakio).

NW apvalusis oro apykaitos difuzorius
