Pusapvalis oro apykaitos difuzorius NW-P | Saw-pol

Pusapvalis oro apykaitos difuzorius NW-p naudojamas pramoniniuose kompleksuose arba visuomeninės paskirties statiniuose, kuriuose būtina didelė šviežio oro apytaka. Oras tiekiamas iš mažu greičiu. Oras tiekiamas mažu nuo 0.2 m/s iki 0.6 m/s greičiu šalia darbo vietų ir darbo zonų. Tiekiamo oro tempe...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
NW-p - skirtas didelio oro kiekio tiekimui mažu greičiu, pusapvalės formos, jungiamas tiesiai prie apvalaus ortakio, pagamintas iš dvigubo padengimo milteliniais dažais perforuoto plieno, artima RAL 9016 spalva
NW-p/G/125/700/RAL9016 Ortakio pajungimo diametras Ø125 mm, plotis 450 mm, gylis 225 mm, aukštis 700 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/125/700/RAL9016
Ortakio pajungimo diametras Ø125 mm, plotis 450 mm, gylis 225 mm, aukštis 700 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/160/700/RAL9016 Ortakio pajungimo diametras Ø160 mm, plotis 550 mm, gylis 275 mm, aukštis 700 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/160/700/RAL9016
Ortakio pajungimo diametras Ø160 mm, plotis 550 mm, gylis 275 mm, aukštis 700 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/200/1000/RAL9016 Ortakio pajungimo diametras Ø200 mm, plotis 600 mm, gylis 300 mm, aukštis 1000 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/200/1000/RAL9016
Ortakio pajungimo diametras Ø200 mm, plotis 600 mm, gylis 300 mm, aukštis 1000 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/250/1200/RAL9016 Ortakio pajungimo diametras Ø250 mm, plotis 710 mm, gylis 355 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/250/1200/RAL9016
Ortakio pajungimo diametras Ø250 mm, plotis 710 mm, gylis 355 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/315/1200/RAL9016 Ortakio pajungimo diametras Ø315 mm, plotis 900 mm, gylis 450 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/315/1200/RAL9016
Ortakio pajungimo diametras Ø315 mm, plotis 900 mm, gylis 450 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/350/1200/RAL9016 Ortakio pajungimo diametras Ø350 mm, plotis 1100 mm, gylis 550 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/350/1200/RAL9016
Ortakio pajungimo diametras Ø350 mm, plotis 1100 mm, gylis 550 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/400/1200/RAL9016 Ortakio pajungimo diametras Ø400 mm, plotis 1100 mm, gylis 550 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/400/1200/RAL9016
Ortakio pajungimo diametras Ø400 mm, plotis 1100 mm, gylis 550 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/500/1200/RAL9016 Ortakio pajungimo diametras Ø500 mm, plotis 1200 mm, gylis 600 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/500/1200/RAL9016
Ortakio pajungimo diametras Ø500 mm, plotis 1200 mm, gylis 600 mm, aukštis 1200 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/630/2000/RAL9016 Ortakio pajungimo diametras Ø630 mm, plotis 1400 mm, gylis 700 mm, aukštis 2000 mm, oras tiekiamas 180° spinduliu, be apatinio pado
NW-p/G/630/2000/RAL9016
Ortakio pajungimo diametras Ø630 mm, plotis 1400 mm, gylis 700 mm, aukštis 2000 mm, oras tiekiamas 180° spinduliu, be apatinio pado

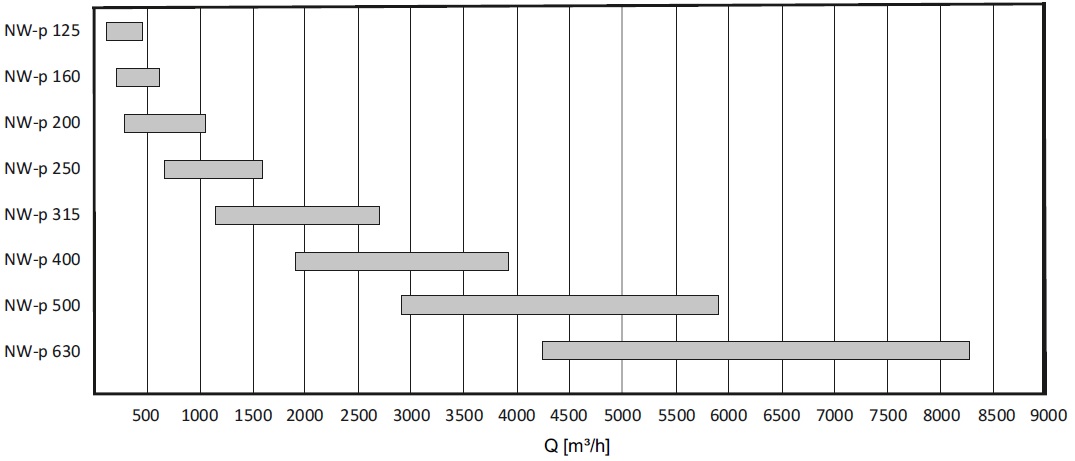

Greitas parinkimas

NW-P parinkimas

Difuzoriaus parinkimas

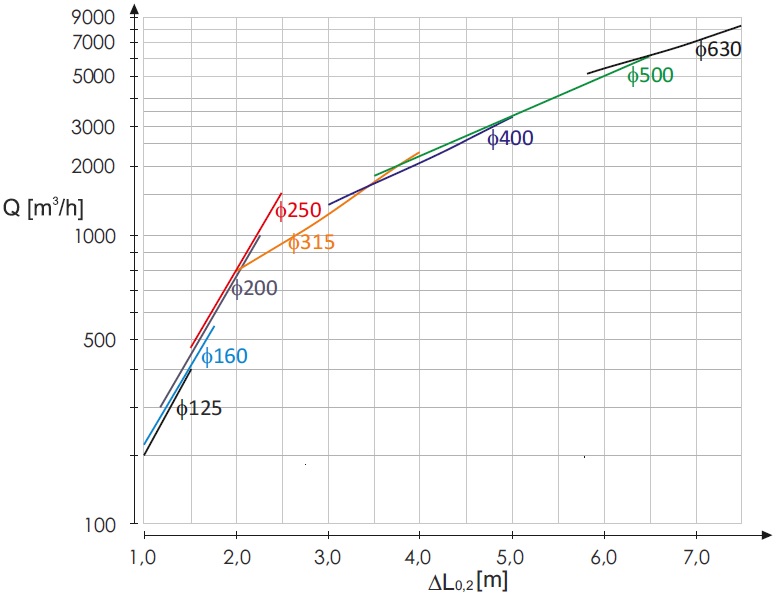

Oro srauto diapazono L0.2 [m] priklausomybė nuo oro srauto Q [m3/h].

NW-P parinkimas

Žymėjimas:

L0.2 [m] - oro srauto diapazonas ΔT =  3K

Q [m3/h] - oro srautas

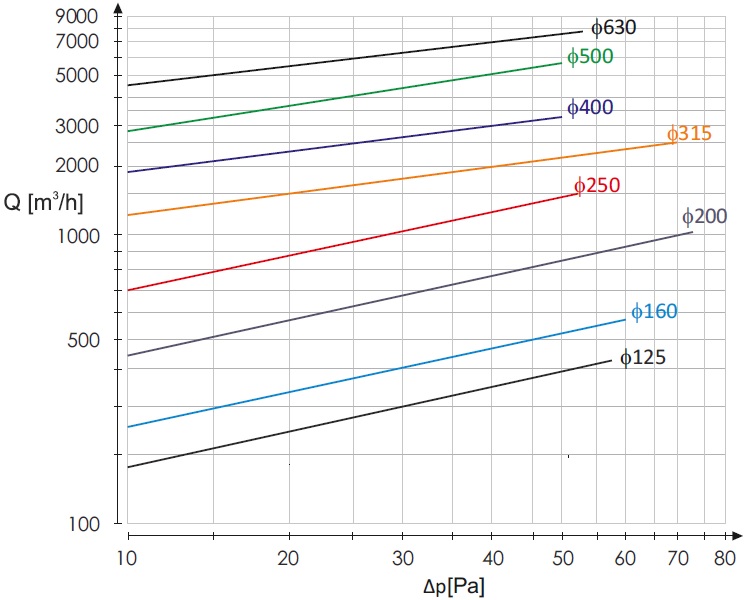

Slėgio kritimo ΔP [Pa] priklausomybė nuo oro srauto Q [m3/h].

NW-P parinkimas

Žymėjimas:

Q [m3/h] - oro srautas

ΔP [Pa] - slėgio kritimas

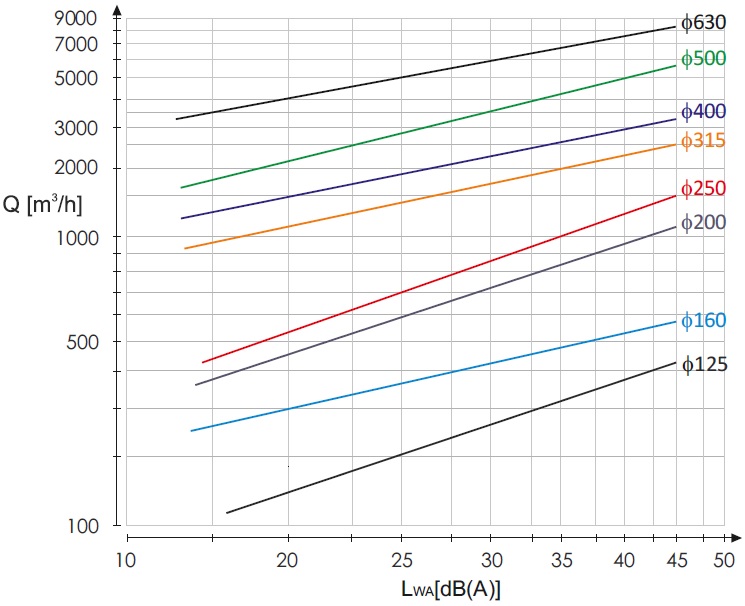

Akustinės galios LWA [dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW-P parinkimas

Žymėjimas:

Q [m3/h] - oro srautas

LWA [dB(A)] - akustinė galia

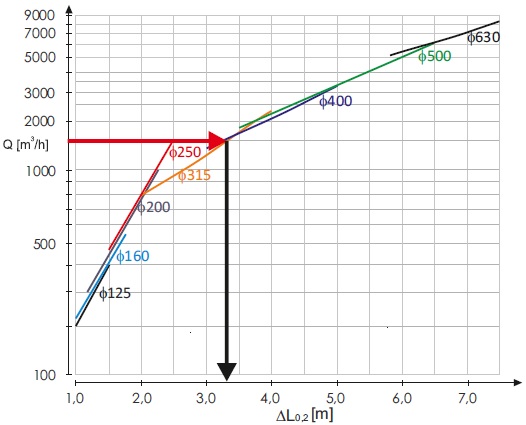

Oro srauto diapazono L0.2 [m] priklausomybė nuo oro srauto Q [m3/h].

NW-P parinkimas

PAVYZDYS
oro srautas Q = 1500 m3/h
Skaityti grafiką:
vidinis difuzoriaus diametras Φd = 315mm
oro srauto diapazonas ΔL0.2 = 3.3m
slėgio kritimas difuzoriuje Δp = 20Pa

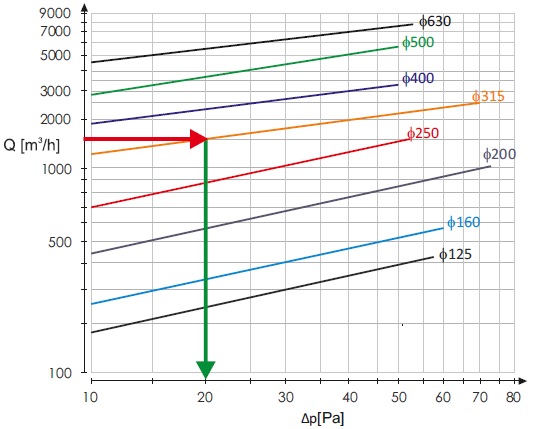

Slėgio kritimo ΔP [Pa] priklausomybė nuo oro srauto Q [m3/h].

NW-P parinkimas

PAVYZDYS
oro srautas Q = 1500 m3/h
Skaityti grafiką:
vidinis difuzoriaus diametras Φd = 315mm
oro srauto diapazonas ΔL0.2 = 3.3m
slėgio kritimas difuzoriuje Δp = 20Pa

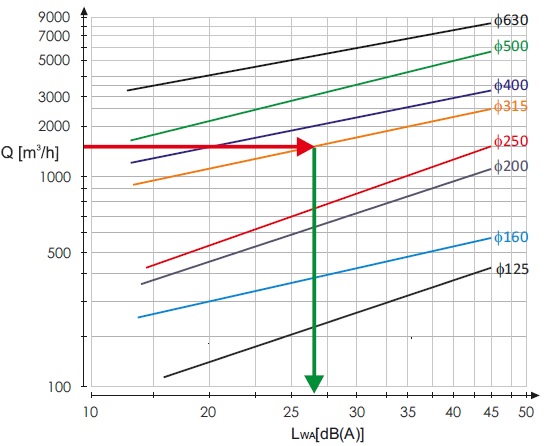

Akustinės galios LWA [dB(A)] priklausomybė nuo oro srauto Q [m3/h].

NW-P parinkimas

PAVYZDYS
oro srautas Q = 1500 m3/h
Skaityti grafiką:
akustinė galia LWA < 30dB

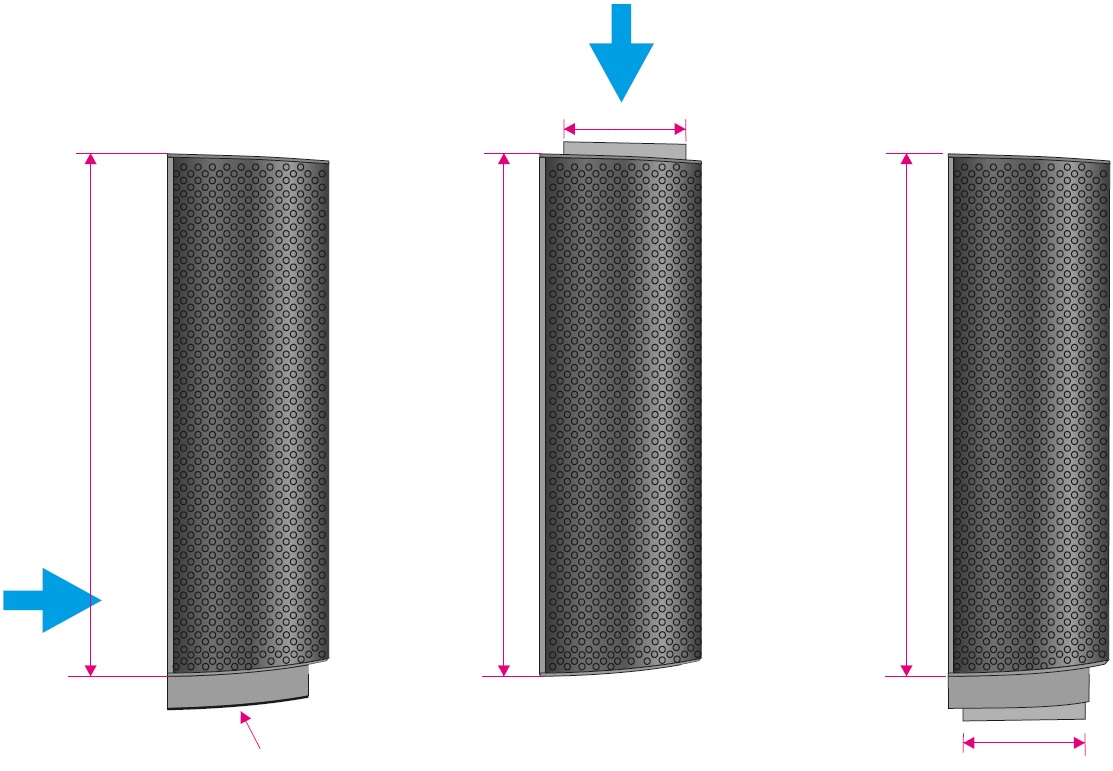

Pusapvalio išstūmimo srauto difuzorius, jie gali būti pagaminti įvairiems prijungimams:

B - ortakio sujungimas šone

G - ortakio sujungimas viršuje

D - ortakio sujungimas iš apačios

NW-P montavimas

apsauginis sandarinimas (stovima versija)

stovima versija be bazės

NW-p montavimas

Pusapvalis oro apykaitos difuzorius NW-p naudojamas pramoniniuose kompleksuose arba visuomeninės paskirties statiniuose, kuriuose būtina didelė šviežio oro apytaka. Oras tiekiamas iš mažu greičiu. Oras tiekiamas mažu nuo 0.2 m/s iki 0.6 m/s greičiu šalia darbo vietų ir darbo zonų. Tiekiamo oro temperatūra aušinimo metu turi būti mažesnė 4 - 6 K, kai maksimalus temperatūrų skirtumas šildymo metu yra 9 K. Pučiant orui visame difuzoriaus paviršiuje susidaro maža turbulencija, o panaudotas oras yra lengvai išstumiamas iš darbo vietų ar zonų į ištraukiamąsias oro angas.


Oro apykaitos difuzoriaus higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Difuzoriaus pusapvalė dalis pagaminta iš dvigubo perforuoto lakšto, galinė dalis - iš cinkuoto plieno, padengta milteline danga pagal pasirinktą RAL spalvą. Vamzdinė tiekimo jungtis ir difuzoriaus postamentas yra pagamintas iš cinkuoto lakštinio plieno ir taip pat padengtas pasirinktos spalvos milteline danga. NW-p montuojamas ant sienos, stačiakampiuose arba apvaliuose ortakiuose. Galime pagaminti difuzorius pagal individualius kliento reikalavimus.

NW-P pusapvalis oro apykaitos difuzorius
Atitikties deklaracijos 820 KB
Katalogas 2 MB
Higienos sertifikatas 1.1 MB
