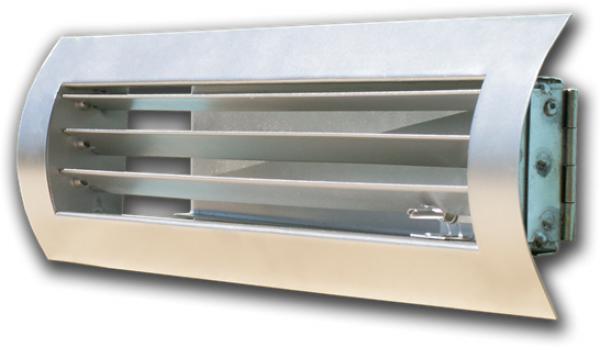

Spiralinio ortakio grotelės su reguliuojamomis mentėmis ir konsoline sklende STS-W/G | Saw-pol

Spiralinių ortakių tiekiamosios ir ištraukiamosios ventiliacijos grotelės. Priekinis rėmas suformuojamas pagal kanalo skersmenį. Grotelės taikomos žemo ir vidutinio slėgio sistemose. Rekomenduojama groteles į ortakius ir ventiliacijos angas montuoti varžtais per priekiniame rėme esančias skyles. Pri...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
STS-W/GU - išgaubtas rėmelis, skirtos montavimui į spiralinius ortakius, horizontaliai išdėstytos bei rankiniu būdu viena nuo kitos nepriklausomai reguliuojamos grotelių mentės, už kurių įmontuota konsolinė sklendė, pagamintos iš milteliniu būdu dažyto plieno, RAL9006 spalva, tvirtinimas varžtais per išorinį rėmelį
STS-W/GU/125x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 125x75 mm, oro tekėjimo angos matmenys 110x60 mm, efektyvus plotas ? m²
STS-W/GU/125x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 125x75 mm, oro tekėjimo angos matmenys 110x60 mm, efektyvus plotas ? m²
STS-W/GU/225x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 225x75 mm, oro tekėjimo angos matmenys 210x60 mm, efektyvus plotas 0.01 m²
STS-W/GU/225x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 225x75 mm, oro tekėjimo angos matmenys 210x60 mm, efektyvus plotas 0.01 m²
STS-W/GU/325x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 325x75 mm, oro tekėjimo angos matmenys 310x60 mm, efektyvus plotas 0.015 m²
STS-W/GU/325x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 325x75 mm, oro tekėjimo angos matmenys 310x60 mm, efektyvus plotas 0.015 m²
STS-W/GU/425x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 425x75 mm, oro tekėjimo angos matmenys 410x60 mm, efektyvus plotas 0.020 m²
STS-W/GU/425x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 425x75 mm, oro tekėjimo angos matmenys 410x60 mm, efektyvus plotas 0.020 m²
STS-W/GU/525x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 525x75 mm, oro tekėjimo angos matmenys 510x60 mm, efektyvus plotas 0.023 m²
STS-W/GU/525x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 525x75 mm, oro tekėjimo angos matmenys 510x60 mm, efektyvus plotas 0.023 m²
STS-W/GU/625x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 625x75 mm, oro tekėjimo angos matmenys 610x60 mm, efektyvus plotas 0.028 m²
STS-W/GU/625x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 625x75 mm, oro tekėjimo angos matmenys 610x60 mm, efektyvus plotas 0.028 m²
STS-W/GU/825x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 825x75 mm, oro tekėjimo angos matmenys 810x60 mm, efektyvus plotas 0.037 m²
STS-W/GU/825x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 825x75 mm, oro tekėjimo angos matmenys 810x60 mm, efektyvus plotas 0.037 m²
STS-W/GU/1025x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 1025x75 mm, oro tekėjimo angos matmenys 1010x60 mm, efektyvus plotas 0.046 m²
STS-W/GU/1025x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 1025x75 mm, oro tekėjimo angos matmenys 1010x60 mm, efektyvus plotas 0.046 m²
STS-W/GU/1225x75/160 Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 1225x75 mm, oro tekėjimo angos matmenys 1210x60 mm, efektyvus plotas 0.055 m²
STS-W/GU/1225x75/160
Spiralinio ortakio skersmuo Ø160 mm, montavimo angos ortakyje matmenys 1225x75 mm, oro tekėjimo angos matmenys 1210x60 mm, efektyvus plotas 0.055 m²
STS-W/GU/125x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 125x125 mm, oro tekėjimo angos matmenys 110x110 mm, efektyvus plotas 0.010 m²
STS-W/GU/125x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 125x125 mm, oro tekėjimo angos matmenys 110x110 mm, efektyvus plotas 0.010 m²
STS-W/GU/225x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 225x125 mm, oro tekėjimo angos matmenys 210x110 mm, efektyvus plotas 0.018 m²
STS-W/GU/225x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 225x125 mm, oro tekėjimo angos matmenys 210x110 mm, efektyvus plotas 0.018 m²
STS-W/GU/325x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 325x125 mm, oro tekėjimo angos matmenys 310x110 mm, efektyvus plotas 0.027 m²
STS-W/GU/325x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 325x125 mm, oro tekėjimo angos matmenys 310x110 mm, efektyvus plotas 0.027 m²
STS-W/GU/425x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 425x125 mm, oro tekėjimo angos matmenys 410x110 mm, efektyvus plotas 0.035 m²
STS-W/GU/425x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 425x125 mm, oro tekėjimo angos matmenys 410x110 mm, efektyvus plotas 0.035 m²
STS-W/GU/525x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 525x125 mm, oro tekėjimo angos matmenys 510x110 mm, efektyvus plotas 0.041 m²
STS-W/GU/525x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 525x125 mm, oro tekėjimo angos matmenys 510x110 mm, efektyvus plotas 0.041 m²
STS-W/GU/625x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 625x125 mm, oro tekėjimo angos matmenys 610x110 mm, efektyvus plotas 0.049 m²
STS-W/GU/625x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 625x125 mm, oro tekėjimo angos matmenys 610x110 mm, efektyvus plotas 0.049 m²
STS-W/GU/825x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 825x125 mm, oro tekėjimo angos matmenys 810x110 mm, efektyvus plotas 0.066 m²
STS-W/GU/825x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 825x125 mm, oro tekėjimo angos matmenys 810x110 mm, efektyvus plotas 0.066 m²
STS-W/GU/1025x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 1025x125 mm, oro tekėjimo angos matmenys 1010x110 mm, efektyvus plotas 0.083 m²
STS-W/GU/1025x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 1025x125 mm, oro tekėjimo angos matmenys 1010x110 mm, efektyvus plotas 0.083 m²
STS-W/GU/1225x125/200 Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 1225x125 mm, oro tekėjimo angos matmenys 1210x110 mm, efektyvus plotas 0.099 m²
STS-W/GU/1225x125/200
Spiralinio ortakio skersmuo Ø200 mm, montavimo angos ortakyje matmenys 1225x125 mm, oro tekėjimo angos matmenys 1210x110 mm, efektyvus plotas 0.099 m²
STS-W/GU/225x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 225x225 mm, oro tekėjimo angos matmenys 210x210 mm, efektyvus plotas 0.034 m²
STS-W/GU/225x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 225x225 mm, oro tekėjimo angos matmenys 210x210 mm, efektyvus plotas 0.034 m²
STS-W/GU/325x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 325x225 mm, oro tekėjimo angos matmenys 310x210 mm, efektyvus plotas 0.049 m²
STS-W/GU/325x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 325x225 mm, oro tekėjimo angos matmenys 310x210 mm, efektyvus plotas 0.049 m²
STS-W/GU/425x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 425x225 mm, oro tekėjimo angos matmenys 410x210 mm, efektyvus plotas 0.065 m²
STS-W/GU/425x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 425x225 mm, oro tekėjimo angos matmenys 410x210 mm, efektyvus plotas 0.065 m²
STS-W/GU/525x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 525x225 mm, oro tekėjimo angos matmenys 510x210 mm, efektyvus plotas 0.076 m²
STS-W/GU/525x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 525x225 mm, oro tekėjimo angos matmenys 510x210 mm, efektyvus plotas 0.076 m²
STS-W/GU/625x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 625x225 mm, oro tekėjimo angos matmenys 610x210 mm, efektyvus plotas 0.092 m²
STS-W/GU/625x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 625x225 mm, oro tekėjimo angos matmenys 610x210 mm, efektyvus plotas 0.092 m²
STS-W/GU/825x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 825x225 mm, oro tekėjimo angos matmenys 810x210 mm, efektyvus plotas 0.124 m²
STS-W/GU/825x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 825x225 mm, oro tekėjimo angos matmenys 810x210 mm, efektyvus plotas 0.124 m²
STS-W/GU/1025x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 1025x225 mm, oro tekėjimo angos matmenys 1010x210 mm, efektyvus plotas 0.156 m²
STS-W/GU/1025x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 1025x225 mm, oro tekėjimo angos matmenys 1010x210 mm, efektyvus plotas 0.156 m²
STS-W/GU/1225x225/315 Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 1225x225 mm, oro tekėjimo angos matmenys 1210x210 mm, efektyvus plotas 0.188 m²
STS-W/GU/1225x225/315
Spiralinio ortakio skersmuo Ø315 mm, montavimo angos ortakyje matmenys 1225x225 mm, oro tekėjimo angos matmenys 1210x210 mm, efektyvus plotas 0.188 m²
STS-W/GU/325x325/500 Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 325x325 mm, oro tekėjimo angos matmenys 310x310 mm, efektyvus plotas 0.072 m²
STS-W/GU/325x325/500
Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 325x325 mm, oro tekėjimo angos matmenys 310x310 mm, efektyvus plotas 0.072 m²
STS-W/GU/425x325/500 Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 425x325 mm, oro tekėjimo angos matmenys 410x310 mm, efektyvus plotas 0.096 m²
STS-W/GU/425x325/500
Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 425x325 mm, oro tekėjimo angos matmenys 410x310 mm, efektyvus plotas 0.096 m²
STS-W/GU/525x325/500 Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 525x325 mm, oro tekėjimo angos matmenys 510x310 mm, efektyvus plotas 0.112 m²
STS-W/GU/525x325/500
Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 525x325 mm, oro tekėjimo angos matmenys 510x310 mm, efektyvus plotas 0.112 m²
STS-W/GU/625x325/500 Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 625x325 mm, oro tekėjimo angos matmenys 610x310 mm, efektyvus plotas 0.135 m²
STS-W/GU/625x325/500
Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 625x325 mm, oro tekėjimo angos matmenys 610x310 mm, efektyvus plotas 0.135 m²
STS-W/GU/825x325/500 Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 825x325 mm, oro tekėjimo angos matmenys 810x310 mm, efektyvus plotas 0.182 m²
STS-W/GU/825x325/500
Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 825x325 mm, oro tekėjimo angos matmenys 810x310 mm, efektyvus plotas 0.182 m²
STS-W/GU/1025x325/500 Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 1025x325 mm, oro tekėjimo angos matmenys 1010x310 mm, efektyvus plotas 0.229 m²
STS-W/GU/1025x325/500
Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 1025x325 mm, oro tekėjimo angos matmenys 1010x310 mm, efektyvus plotas 0.229 m²
STS-W/GU/1225x325/500 Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 1225x325 mm, oro tekėjimo angos matmenys 1210x310 mm, efektyvus plotas 0.280 m²
STS-W/GU/1225x325/500
Spiralinio ortakio skersmuo Ø500 mm, montavimo angos ortakyje matmenys 1225x325 mm, oro tekėjimo angos matmenys 1210x310 mm, efektyvus plotas 0.280 m²
STS-W/GU/425x425/630 Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 425x425 mm, oro tekėjimo angos matmenys 410x410 mm, efektyvus plotas 0.130 m²
STS-W/GU/425x425/630
Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 425x425 mm, oro tekėjimo angos matmenys 410x410 mm, efektyvus plotas 0.130 m²
STS-W/GU/525x425/630 Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 525x425 mm, oro tekėjimo angos matmenys 510x410 mm, efektyvus plotas 0.148 m²
STS-W/GU/525x425/630
Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 525x425 mm, oro tekėjimo angos matmenys 510x410 mm, efektyvus plotas 0.148 m²
STS-W/GU/625x425/630 Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 625x425 mm, oro tekėjimo angos matmenys 610x410 mm, efektyvus plotas 0.179 m²
STS-W/GU/625x425/630
Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 625x425 mm, oro tekėjimo angos matmenys 610x410 mm, efektyvus plotas 0.179 m²
STS-W/GU/825x425/630 Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 825x425 mm, oro tekėjimo angos matmenys 810x410 mm, efektyvus plotas 0.240 m²
STS-W/GU/825x425/630
Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 825x425 mm, oro tekėjimo angos matmenys 810x410 mm, efektyvus plotas 0.240 m²
STS-W/GU/1025x425/630 Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 1025x425 mm, oro tekėjimo angos matmenys 1010x410 mm, efektyvus plotas 0.302 m²
STS-W/GU/1025x425/630
Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 1025x425 mm, oro tekėjimo angos matmenys 1010x410 mm, efektyvus plotas 0.302 m²
STS-W/GU/1225x425/630 Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 1225x425 mm, oro tekėjimo angos matmenys 1210x410 mm, efektyvus plotas 0.364 m²
STS-W/GU/1225x425/630
Spiralinio ortakio skersmuo Ø630 mm, montavimo angos ortakyje matmenys 1225x425 mm, oro tekėjimo angos matmenys 1210x410 mm, efektyvus plotas 0.364 m²
STS-W/GU/525x525/800 Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 525x525 mm, oro tekėjimo angos matmenys 510x510 mm, efektyvus plotas 0.183 m²
STS-W/GU/525x525/800
Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 525x525 mm, oro tekėjimo angos matmenys 510x510 mm, efektyvus plotas 0.183 m²
STS-W/GU/625x525/800 Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 625x525 mm, oro tekėjimo angos matmenys 610x510 mm, efektyvus plotas 0.222 m²
STS-W/GU/625x525/800
Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 625x525 mm, oro tekėjimo angos matmenys 610x510 mm, efektyvus plotas 0.222 m²
STS-W/GU/825x525/800 Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 825x525 mm, oro tekėjimo angos matmenys 810x510 mm, efektyvus plotas 0.298 m²
STS-W/GU/825x525/800
Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 825x525 mm, oro tekėjimo angos matmenys 810x510 mm, efektyvus plotas 0.298 m²
STS-W/GU/1025x525/800 Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 1025x525 mm, oro tekėjimo angos matmenys 1010x510 mm, efektyvus plotas 0.375 m²
STS-W/GU/1025x525/800
Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 1025x525 mm, oro tekėjimo angos matmenys 1010x510 mm, efektyvus plotas 0.375 m²
STS-W/GU/1225x525/800 Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 1225x525 mm, oro tekėjimo angos matmenys 1210x510 mm, efektyvus plotas 0.452 m²
STS-W/GU/1225x525/800
Spiralinio ortakio skersmuo Ø800 mm, montavimo angos ortakyje matmenys 1225x525 mm, oro tekėjimo angos matmenys 1210x510 mm, efektyvus plotas 0.452 m²
STS-W/GU/625x625/1000 Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 625x625 mm, oro tekėjimo angos matmenys 610x610 mm, efektyvus plotas 0.265 m²
STS-W/GU/625x625/1000
Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 625x625 mm, oro tekėjimo angos matmenys 610x610 mm, efektyvus plotas 0.265 m²
STS-W/GU/825x625/1000 Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 825x625 mm, oro tekėjimo angos matmenys 810x610 mm, efektyvus plotas 0.357 m²
STS-W/GU/825x625/1000
Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 825x625 mm, oro tekėjimo angos matmenys 810x610 mm, efektyvus plotas 0.357 m²
STS-W/GU/1025x625/1000 Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 1025x625 mm, oro tekėjimo angos matmenys 1010x610 mm, efektyvus plotas 0.448 m²
STS-W/GU/1025x625/1000
Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 1025x625 mm, oro tekėjimo angos matmenys 1010x610 mm, efektyvus plotas 0.448 m²
STS-W/GU/1225x625/1000 Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 1225x625 mm, oro tekėjimo angos matmenys 1210x610 mm, efektyvus plotas 0.540 m²
STS-W/GU/1225x625/1000
Spiralinio ortakio skersmuo Ø1000 mm, montavimo angos ortakyje matmenys 1225x625 mm, oro tekėjimo angos matmenys 1210x610 mm, efektyvus plotas 0.540 m²

Greitas parinkimas

Priklausomybė slėgio kritimo (ΔP.), maksimalaus oro srauto greičio (Vef), akustinės galios lygio (LWA) ir oro srauto greičio diapazono V=0,25 m/s (L0.25) nuo oro srauto (Q) su grotelėmis atviromis sklendėmis. Greitis Vef reiškia maksimalus oro išstūmimo greitis prie grotelių. Diapazonas L0.25 nurodo atstumą nuo kada oro greitis neperžengia 0.25 m/s.

STS-WG parinkimas

PAVYZDYS
nurodytas oro srautas Q = 400 m3/h
diapazonas L0.25 = 8m

Skaityti iš grafiko:
grotelės:1025x225,625x325,425x425
Aef = 0.13m2
slėgio kritimas: 7 Pa
greitis prie išleidimo angos: 1.6 m/s
akustinė galia: <30 dB

STS-WG parinkimas

Spiralinių ortakių tiekiamosios ir ištraukiamosios ventiliacijos grotelės. Priekinis rėmas suformuojamas pagal kanalo skersmenį. Grotelės taikomos žemo ir vidutinio slėgio sistemose. Rekomenduojama groteles į ortakius ir ventiliacijos angas montuoti varžtais per priekiniame rėme esančias skyles. Priekinis rėmas pagamintas iš plieninio profilio. Mentės sumontuotos horizontaliai (STS-W). Kiekvienos mentės polinkio kampas yra nustatomas rankiniu būdu. STS-W/G įrengta sklendė (standartas - konsolinė sklendė).

Grotelių higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Medžiaga:
- cinkuotas plienas, padengtas RAL 9006 milteline danga - standartas
- nerūdijantis plienas (1.4301 arba 1.4404 tipo)
Kliento pageidavimu miltelinė danga gali būti bet kurios RAL paletės spalvos.

STS-W/G spiralinio ortakio grotelės su reguliuojamomis mentėmis ir konsoline sklende
