Vienvėrė sklendė PJ-A | Saw-pol

Vienvėrės sklendės naudojamos oro srautui stačiakampiuose ventiliacijos ortakiuose valdyti Jos yra prijungiamos prie stačiakampių ortakių; standartiškai jose yra montavimo flanšai su kampais. Valdymo mechanizmai: - rankinis (PJ-BR) - pavara (PJ-BE) Sklendės higienos pažymėjimas HK/K/0522/02/201...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
PJ-AR - Vienvėrė, skirta oro srauto reguliavimui stačiakampių ortakių vėdinimo sistemose, su tvirtinimo flanšais, pagaminta iš cinkuoto plieno, reguliuojama rankiniu būdu su mechanine rankenėle
PJ-AR/150x100 Ventiliacinio ortakio matmenys 150x100 mm, sklendės montavimo flanšo išoriniai matmenys 190x140 mm
PJ-AR/150x100
Ventiliacinio ortakio matmenys 150x100 mm, sklendės montavimo flanšo išoriniai matmenys 190x140 mm
PJ-AR/150x150 Ventiliacinio ortakio matmenys 150x150 mm, sklendės montavimo flanšo išoriniai matmenys 190x190 mm
PJ-AR/150x150
Ventiliacinio ortakio matmenys 150x150 mm, sklendės montavimo flanšo išoriniai matmenys 190x190 mm
PJ-AR/150x200 Ventiliacinio ortakio matmenys 150x200 mm, sklendės montavimo flanšo išoriniai matmenys 190x240 mm
PJ-AR/150x200
Ventiliacinio ortakio matmenys 150x200 mm, sklendės montavimo flanšo išoriniai matmenys 190x240 mm
PJ-AR/150x250 Ventiliacinio ortakio matmenys 150x250 mm, sklendės montavimo flanšo išoriniai matmenys 190x290 mm
PJ-AR/150x250
Ventiliacinio ortakio matmenys 150x250 mm, sklendės montavimo flanšo išoriniai matmenys 190x290 mm
PJ-AR/150x300 Ventiliacinio ortakio matmenys 150x300 mm, sklendės montavimo flanšo išoriniai matmenys 190x340 mm
PJ-AR/150x300
Ventiliacinio ortakio matmenys 150x300 mm, sklendės montavimo flanšo išoriniai matmenys 190x340 mm
PJ-AR/150x400 Ventiliacinio ortakio matmenys 150x400 mm, sklendės montavimo flanšo išoriniai matmenys 190x440 mm
PJ-AR/150x400
Ventiliacinio ortakio matmenys 150x400 mm, sklendės montavimo flanšo išoriniai matmenys 190x440 mm
PJ-AR/150x500 Ventiliacinio ortakio matmenys 150x500 mm, sklendės montavimo flanšo išoriniai matmenys 190x540 mm
PJ-AR/150x500
Ventiliacinio ortakio matmenys 150x500 mm, sklendės montavimo flanšo išoriniai matmenys 190x540 mm
PJ-AR/150x630 Ventiliacinio ortakio matmenys 150x630 mm, sklendės montavimo flanšo išoriniai matmenys 190x670 mm
PJ-AR/150x630
Ventiliacinio ortakio matmenys 150x630 mm, sklendės montavimo flanšo išoriniai matmenys 190x670 mm
PJ-AR/200x100 Ventiliacinio ortakio matmenys 200x100 mm, sklendės montavimo flanšo išoriniai matmenys 240x140 mm
PJ-AR/200x100
Ventiliacinio ortakio matmenys 200x100 mm, sklendės montavimo flanšo išoriniai matmenys 240x140 mm
PJ-AR/200x150 Ventiliacinio ortakio matmenys 200x150 mm, sklendės montavimo flanšo išoriniai matmenys 240x190 mm
PJ-AR/200x150
Ventiliacinio ortakio matmenys 200x150 mm, sklendės montavimo flanšo išoriniai matmenys 240x190 mm
PJ-AR/200x200 Ventiliacinio ortakio matmenys 200x200 mm, sklendės montavimo flanšo išoriniai matmenys 240x240 mm
PJ-AR/200x200
Ventiliacinio ortakio matmenys 200x200 mm, sklendės montavimo flanšo išoriniai matmenys 240x240 mm
PJ-AR/200x250 Ventiliacinio ortakio matmenys 200x250 mm, sklendės montavimo flanšo išoriniai matmenys 240x290 mm
PJ-AR/200x250
Ventiliacinio ortakio matmenys 200x250 mm, sklendės montavimo flanšo išoriniai matmenys 240x290 mm
PJ-AR/200x300 Ventiliacinio ortakio matmenys 200x300 mm, sklendės montavimo flanšo išoriniai matmenys 240x340 mm
PJ-AR/200x300
Ventiliacinio ortakio matmenys 200x300 mm, sklendės montavimo flanšo išoriniai matmenys 240x340 mm
PJ-AR/200x400 Ventiliacinio ortakio matmenys 200x400 mm, sklendės montavimo flanšo išoriniai matmenys 240x440 mm
PJ-AR/200x400
Ventiliacinio ortakio matmenys 200x400 mm, sklendės montavimo flanšo išoriniai matmenys 240x440 mm
PJ-AR/200x500 Ventiliacinio ortakio matmenys 200x500 mm, sklendės montavimo flanšo išoriniai matmenys 240x540 mm
PJ-AR/200x500
Ventiliacinio ortakio matmenys 200x500 mm, sklendės montavimo flanšo išoriniai matmenys 240x540 mm
PJ-AR/200x630 Ventiliacinio ortakio matmenys 200x630 mm, sklendės montavimo flanšo išoriniai matmenys 240x670 mm
PJ-AR/200x630
Ventiliacinio ortakio matmenys 200x630 mm, sklendės montavimo flanšo išoriniai matmenys 240x670 mm
PJ-AR/250x100 Ventiliacinio ortakio matmenys 250x100 mm, sklendės montavimo flanšo išoriniai matmenys 290x140 mm
PJ-AR/250x100
Ventiliacinio ortakio matmenys 250x100 mm, sklendės montavimo flanšo išoriniai matmenys 290x140 mm
PJ-AR/250x150 Ventiliacinio ortakio matmenys 250x150 mm, sklendės montavimo flanšo išoriniai matmenys 290x190 mm
PJ-AR/250x150
Ventiliacinio ortakio matmenys 250x150 mm, sklendės montavimo flanšo išoriniai matmenys 290x190 mm
PJ-AR/250x200 Ventiliacinio ortakio matmenys 250x200 mm, sklendės montavimo flanšo išoriniai matmenys 290x190 mm
PJ-AR/250x200
Ventiliacinio ortakio matmenys 250x200 mm, sklendės montavimo flanšo išoriniai matmenys 290x190 mm
PJ-AR/250x250 Ventiliacinio ortakio matmenys 250x250 mm, sklendės montavimo flanšo išoriniai matmenys 290x290 mm
PJ-AR/250x250
Ventiliacinio ortakio matmenys 250x250 mm, sklendės montavimo flanšo išoriniai matmenys 290x290 mm
PJ-AR/250x300 Ventiliacinio ortakio matmenys 250x300 mm, sklendės montavimo flanšo išoriniai matmenys 290x340 mm
PJ-AR/250x300
Ventiliacinio ortakio matmenys 250x300 mm, sklendės montavimo flanšo išoriniai matmenys 290x340 mm
PJ-AR/250x400 Ventiliacinio ortakio matmenys 250x400 mm, sklendės montavimo flanšo išoriniai matmenys 290x440 mm
PJ-AR/250x400
Ventiliacinio ortakio matmenys 250x400 mm, sklendės montavimo flanšo išoriniai matmenys 290x440 mm
PJ-AR/250x500 Ventiliacinio ortakio matmenys 250x500 mm, sklendės montavimo flanšo išoriniai matmenys 290x540 mm
PJ-AR/250x500
Ventiliacinio ortakio matmenys 250x500 mm, sklendės montavimo flanšo išoriniai matmenys 290x540 mm
PJ-AR/250x630 Ventiliacinio ortakio matmenys 250x630 mm, sklendės montavimo flanšo išoriniai matmenys 290x670 mm
PJ-AR/250x630
Ventiliacinio ortakio matmenys 250x630 mm, sklendės montavimo flanšo išoriniai matmenys 290x670 mm
PJ-AR/300x100 Ventiliacinio ortakio matmenys 300x100 mm, sklendės montavimo flanšo išoriniai matmenys 340x140 mm
PJ-AR/300x100
Ventiliacinio ortakio matmenys 300x100 mm, sklendės montavimo flanšo išoriniai matmenys 340x140 mm
PJ-AR/300x150 Ventiliacinio ortakio matmenys 300x150 mm, sklendės montavimo flanšo išoriniai matmenys 340x190 mm
PJ-AR/300x150
Ventiliacinio ortakio matmenys 300x150 mm, sklendės montavimo flanšo išoriniai matmenys 340x190 mm
PJ-AR/300x200 Ventiliacinio ortakio matmenys 300x200 mm, sklendės montavimo flanšo išoriniai matmenys 340x240 mm
PJ-AR/300x200
Ventiliacinio ortakio matmenys 300x200 mm, sklendės montavimo flanšo išoriniai matmenys 340x240 mm
PJ-AR/300x250 Ventiliacinio ortakio matmenys 300x250 mm, sklendės montavimo flanšo išoriniai matmenys 340x290 mm
PJ-AR/300x250
Ventiliacinio ortakio matmenys 300x250 mm, sklendės montavimo flanšo išoriniai matmenys 340x290 mm
PJ-AR/300x300 Ventiliacinio ortakio matmenys 300x300 mm, sklendės montavimo flanšo išoriniai matmenys 340x340 mm
PJ-AR/300x300
Ventiliacinio ortakio matmenys 300x300 mm, sklendės montavimo flanšo išoriniai matmenys 340x340 mm
PJ-AR/300x400 Ventiliacinio ortakio matmenys 300x400 mm, sklendės montavimo flanšo išoriniai matmenys 340x440 mm
PJ-AR/300x400
Ventiliacinio ortakio matmenys 300x400 mm, sklendės montavimo flanšo išoriniai matmenys 340x440 mm
PJ-AR/300x500 Ventiliacinio ortakio matmenys 300x500 mm, sklendės montavimo flanšo išoriniai matmenys 340x540 mm
PJ-AR/300x500
Ventiliacinio ortakio matmenys 300x500 mm, sklendės montavimo flanšo išoriniai matmenys 340x540 mm
PJ-AR/300x630 Ventiliacinio ortakio matmenys 300x630 mm, sklendės montavimo flanšo išoriniai matmenys 340x670 mm
PJ-AR/300x630
Ventiliacinio ortakio matmenys 300x630 mm, sklendės montavimo flanšo išoriniai matmenys 340x670 mm
PJ-AR/400x100 Ventiliacinio ortakio matmenys 400x100 mm, sklendės montavimo flanšo išoriniai matmenys 440x140 mm
PJ-AR/400x100
Ventiliacinio ortakio matmenys 400x100 mm, sklendės montavimo flanšo išoriniai matmenys 440x140 mm
PJ-AR/400x150 Ventiliacinio ortakio matmenys 400x150 mm, sklendės montavimo flanšo išoriniai matmenys 440x190 mm
PJ-AR/400x150
Ventiliacinio ortakio matmenys 400x150 mm, sklendės montavimo flanšo išoriniai matmenys 440x190 mm
PJ-AR/400x200 Ventiliacinio ortakio matmenys 400x200 mm, sklendės montavimo flanšo išoriniai matmenys 440x240 mm
PJ-AR/400x200
Ventiliacinio ortakio matmenys 400x200 mm, sklendės montavimo flanšo išoriniai matmenys 440x240 mm
PJ-AR/400x250 Ventiliacinio ortakio matmenys 400x250 mm, sklendės montavimo flanšo išoriniai matmenys 440x290 mm
PJ-AR/400x250
Ventiliacinio ortakio matmenys 400x250 mm, sklendės montavimo flanšo išoriniai matmenys 440x290 mm
PJ-AR/400x300 Ventiliacinio ortakio matmenys 400x300 mm, sklendės montavimo flanšo išoriniai matmenys 440x340 mm
PJ-AR/400x300
Ventiliacinio ortakio matmenys 400x300 mm, sklendės montavimo flanšo išoriniai matmenys 440x340 mm
PJ-AR/400x400 Ventiliacinio ortakio matmenys 400x400 mm, sklendės montavimo flanšo išoriniai matmenys 440x440 mm
PJ-AR/400x400
Ventiliacinio ortakio matmenys 400x400 mm, sklendės montavimo flanšo išoriniai matmenys 440x440 mm
PJ-AR/400x500 Ventiliacinio ortakio matmenys 400x500 mm, sklendės montavimo flanšo išoriniai matmenys 440x540 mm
PJ-AR/400x500
Ventiliacinio ortakio matmenys 400x500 mm, sklendės montavimo flanšo išoriniai matmenys 440x540 mm
PJ-AR/400x630 Ventiliacinio ortakio matmenys 400x630 mm, sklendės montavimo flanšo išoriniai matmenys 440x670 mm
PJ-AR/400x630
Ventiliacinio ortakio matmenys 400x630 mm, sklendės montavimo flanšo išoriniai matmenys 440x670 mm
PJ-AR/500x100 Ventiliacinio ortakio matmenys 500x100 mm, sklendės montavimo flanšo išoriniai matmenys 540x140 mm
PJ-AR/500x100
Ventiliacinio ortakio matmenys 500x100 mm, sklendės montavimo flanšo išoriniai matmenys 540x140 mm
PJ-AR/500x150 Ventiliacinio ortakio matmenys 500x150 mm, sklendės montavimo flanšo išoriniai matmenys 540x190 mm
PJ-AR/500x150
Ventiliacinio ortakio matmenys 500x150 mm, sklendės montavimo flanšo išoriniai matmenys 540x190 mm
PJ-AR/500x200 Ventiliacinio ortakio matmenys 500x200 mm, sklendės montavimo flanšo išoriniai matmenys 540x240 mm
PJ-AR/500x200
Ventiliacinio ortakio matmenys 500x200 mm, sklendės montavimo flanšo išoriniai matmenys 540x240 mm
PJ-AR/500x250 Ventiliacinio ortakio matmenys 500x250 mm, sklendės montavimo flanšo išoriniai matmenys 540x290 mm
PJ-AR/500x250
Ventiliacinio ortakio matmenys 500x250 mm, sklendės montavimo flanšo išoriniai matmenys 540x290 mm
PJ-AR/500x300 Ventiliacinio ortakio matmenys 500x300 mm, sklendės montavimo flanšo išoriniai matmenys 540x340 mm
PJ-AR/500x300
Ventiliacinio ortakio matmenys 500x300 mm, sklendės montavimo flanšo išoriniai matmenys 540x340 mm
PJ-AR/500x400 Ventiliacinio ortakio matmenys 500x400 mm, sklendės montavimo flanšo išoriniai matmenys 540x440 mm
PJ-AR/500x400
Ventiliacinio ortakio matmenys 500x400 mm, sklendės montavimo flanšo išoriniai matmenys 540x440 mm
PJ-AR/500x500 Ventiliacinio ortakio matmenys 500x500 mm, sklendės montavimo flanšo išoriniai matmenys 540x540 mm
PJ-AR/500x500
Ventiliacinio ortakio matmenys 500x500 mm, sklendės montavimo flanšo išoriniai matmenys 540x540 mm
PJ-AR/500x630 Ventiliacinio ortakio matmenys 500x630 mm, sklendės montavimo flanšo išoriniai matmenys 540x670 mm
PJ-AR/500x630
Ventiliacinio ortakio matmenys 500x630 mm, sklendės montavimo flanšo išoriniai matmenys 540x670 mm
PJ-AR/630x100 Ventiliacinio ortakio matmenys 630x100 mm, sklendės montavimo flanšo išoriniai matmenys 670x140 mm
PJ-AR/630x100
Ventiliacinio ortakio matmenys 630x100 mm, sklendės montavimo flanšo išoriniai matmenys 670x140 mm
PJ-AR/630x150 Ventiliacinio ortakio matmenys 630x150 mm, sklendės montavimo flanšo išoriniai matmenys 670x190 mm
PJ-AR/630x150
Ventiliacinio ortakio matmenys 630x150 mm, sklendės montavimo flanšo išoriniai matmenys 670x190 mm
PJ-AR/630x200 Ventiliacinio ortakio matmenys 630x200 mm, sklendės montavimo flanšo išoriniai matmenys 670x240 mm
PJ-AR/630x200
Ventiliacinio ortakio matmenys 630x200 mm, sklendės montavimo flanšo išoriniai matmenys 670x240 mm
PJ-AR/630x250 Ventiliacinio ortakio matmenys 630x250 mm, sklendės montavimo flanšo išoriniai matmenys 670x290 mm
PJ-AR/630x250
Ventiliacinio ortakio matmenys 630x250 mm, sklendės montavimo flanšo išoriniai matmenys 670x290 mm
PJ-AR/630x300 Ventiliacinio ortakio matmenys 630x300 mm, sklendės montavimo flanšo išoriniai matmenys 670x340 mm
PJ-AR/630x300
Ventiliacinio ortakio matmenys 630x300 mm, sklendės montavimo flanšo išoriniai matmenys 670x340 mm
PJ-AR/630x400 Ventiliacinio ortakio matmenys 630x400 mm, sklendės montavimo flanšo išoriniai matmenys 670x440 mm
PJ-AR/630x400
Ventiliacinio ortakio matmenys 630x400 mm, sklendės montavimo flanšo išoriniai matmenys 670x440 mm
PJ-AR/630x500 Ventiliacinio ortakio matmenys 630x500 mm, sklendės montavimo flanšo išoriniai matmenys 670x540 mm
PJ-AR/630x500
Ventiliacinio ortakio matmenys 630x500 mm, sklendės montavimo flanšo išoriniai matmenys 670x540 mm
PJ-AR/630x630 Ventiliacinio ortakio matmenys 630x630 mm, sklendės montavimo flanšo išoriniai matmenys 670x670 mm
PJ-AR/630x630
Ventiliacinio ortakio matmenys 630x630 mm, sklendės montavimo flanšo išoriniai matmenys 670x670 mm

Sklendės parinkimas

Slėgio kritimas ir akustinė galia priklausomai nuo efektyvumo ir sklendės kampo

Žymėjimas:

Q [m3/h] - oro srautas

V [m/s] - oro greitis kanale

Δp[Pa] - slėgio kritimas

α = 0° Atidaryta sklendė

α = 90° Uždaryta sklendė

PJ-A nomograma

PJ-A nomograma

PJ-A nomograma

PAVYZDYS:
sklendės dydis PJ-A 400x250
oro srautas Q = 1400 m3/h
sklendės kampas 45°

Skaityti grafiką:
oro greitis kanale v=3.9 m/s
slėgio kritimas Δp = 40Pa

PJ-A nomograma

PJ-A nomograma

Vienvėrės sklendės naudojamos oro srautui stačiakampiuose ventiliacijos ortakiuose valdyti Jos yra prijungiamos prie stačiakampių ortakių; standartiškai jose yra montavimo flanšai su kampais.

Valdymo mechanizmai:
- rankinis (PJ-BR)
- pavara (PJ-BE)

Sklendės higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Sklendė yra pagaminta iš cinkuoto plieno, kliento pageidavimu gali būti pagaminta iš nerūdijančio plieno (1.4301 arba 1.4404).

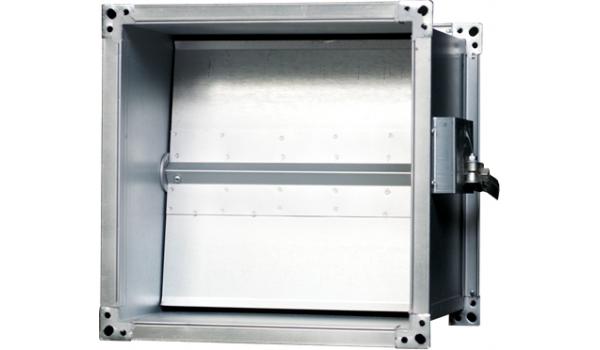

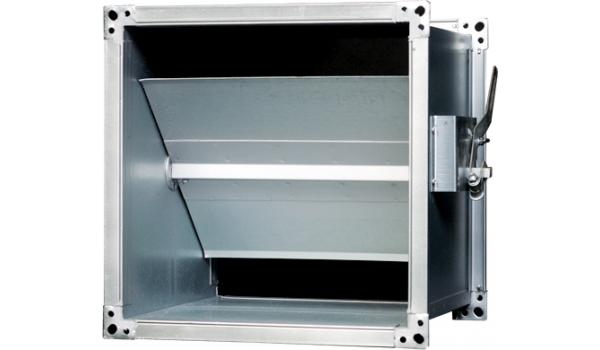

PJ-A vienvėrė sklendė
Atitikties deklaracijos 780 KB
Katalogas 108 KB
Higienos sertifikatas 1 MB
