Dujinis katilas - AY 100 | Robur

Pasirinkite produkto modelį:

Dujinis katilas, kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, sklandus įrenginio veikimas iki -25°C oro temperatūros, naudojamas patalpų šildymui bei buitinio karšto vandens iki 88°C ruošimui, 5.0-99.8 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.5% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 10.58 m³/val., elektros suvartojimas 0.49 kW, svoris 131 kg, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
AY - kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, sklandus įrenginio veikimas iki -25°C oro temperatūros, naudojamas patalpų šildymui bei buitinio karšto vandens iki 88°C ruošimui
AY 35 4.1-34.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.2% prie 80/60°C vandens temperatūros iki 106.4% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 3.60 m³/val., elektros suvartojimas 0.22 kW, svoris 77 kg, GARANTIJA 2 metai
AY 35
4.1-34.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.2% prie 80/60°C vandens temperatūros iki 106.4% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 3.60 m³/val., elektros suvartojimas 0.22 kW, svoris 77 kg, GARANTIJA 2 metai
AY 50 5.0-50.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.4% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 5.29 m³/val., elektros suvartojimas 0.25 kW, svoris 87 kg, GARANTIJA 2 metai
AY 50
5.0-50.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.4% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 5.29 m³/val., elektros suvartojimas 0.25 kW, svoris 87 kg, GARANTIJA 2 metai
AY 100 5.0-99.8 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.5% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 10.58 m³/val., elektros suvartojimas 0.49 kW, svoris 131 kg, GARANTIJA 2 metai
AY 100
5.0-99.8 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.5% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 10.58 m³/val., elektros suvartojimas 0.49 kW, svoris 131 kg, GARANTIJA 2 metai
Modelis: AY 100
Pagrindiniai duomenys
Nominali šiluminė galia (min. - maks.)
kW
5,0 - 99,8
Nominali atiduodama šildymo galia veikiant pilnu pajėgumu prie 80/60°C paduodamo/grįžtamo vandens temperatūros
kW
98,4
Efektyvumas veikiant pilnu pajėgumu prie 80/60°C paduodamo/grįžtamo vandens temperatūros
%
98,5
Efektyvumas veikiant pilnu pajėgumu prie 50/30°C paduodamo/grįžtamo vandens temperatūros
%
106,8
Šilumos nuostoliai per veikiančio įrenginio korpusą / veikiančio įrenginio dūmtakį / esant išjungtam degikliui
%
0,47 / 2,10 / 0,03
Maks. gamtinių dujų (G20) suvartojimas
m³/val.
10,58
Maks. suskystintų dujų (G30 - BUTANAS) suvartojimas
kg/val.
7,88
Maks. suskystintų dujų (G31 - PROPANAS) suvartojimas
kg/val.
7,77
Maksimali ruošiamo karšto vandens temperatūra
°C
88
Tiekiamo karšto vandens srautas (minimalus - nominalus)
l/val.
1500 - 4700
Slėgio kritimas šildymo režime prie nominalaus vandens srauto
bar
0,57
Instaliacijos duomenys
Maitinimas
V/Hz
230/50
Naudojama elektros galia
W
490
IP apsaugos klasė
X5D
Maks. darbinis slėgis
bar
3,0
Vandens pajungimas
Ø "
F 1½
Dujų jungtis
Ø "
M 1
Darbinės aplinkos temperatūros intervalas
°C
-25 / +45
Instaliacijos tipas
B23, B23P, B33, B53
Maksilamus kondensato susidarymo kiekis
l/val.
10,0
Dūmų šalinimo ortakio skersmuo
mm Ø
80
Dūmtakio statinis slėgis
Pa
100
Maksimalus dūmtakio ilgis
m
14
NOx emisijos klasė
6
Vandens kiekis įrenginio viduje
l
22
Išsiplėtimo indo tūris
l
10
Cirkuliacinio siurblio pasipriešinimas prie nominalaus našumo
bar
0,44
Cirkuliacinio siurblio nominalus našumas prie maksimalaus pasipriešinimo
l/val.
4700
Matmenys
Plotis
mm
720
Gylis
mm
575
Aukštis
mm
1284
Svoris pripildžius vandeniu
kg
131

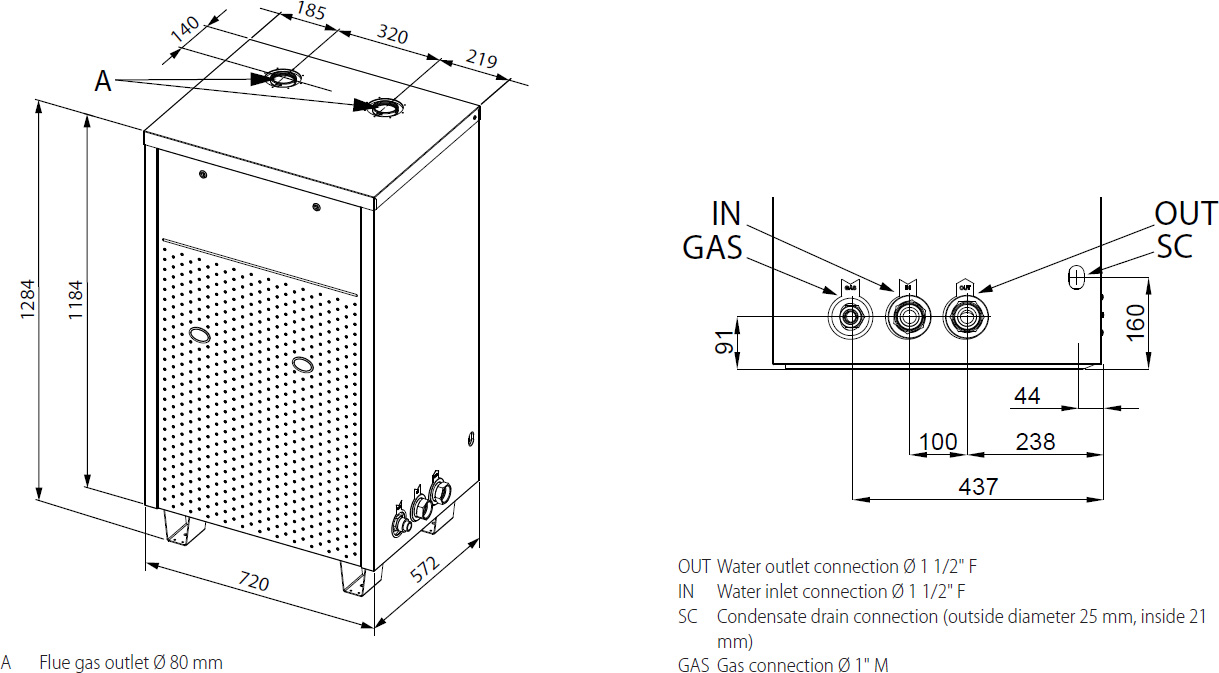

Matmenys

Modelis: AY 100
Matmenys
AY išoriniai pastatomi kondensaciniai dujiniai katilai
Instrukcijos 12.6 MB
Atitikties deklaracijos 1.3 MB
DDC valdymo pultas
Instrukcijos 12.4 MB
Brošiūros 795 KB
MODBUS protokolas jungimui prie BMS 690 KB
RB100 (Robur Box 100) valdymo sąsaja
Instrukcijos 3.1 MB
RB200 (Robur Box 200) valdymo sąsaja
Instrukcijos 3.1 MB
Modelis: AY 100
Papildomi GAHP dujinių absorbcinių šilumos siurblių bei AY katilų priedai
OCRM009 Valdymo pultas DDC, skirtas konfiguruoti AY katilams, jų kaskadoms RTY, dujiniams šilumos siurbliams
OCRM009
Valdymo pultas DDC, skirtas konfiguruoti AY katilams, jų kaskadoms RTY, dujiniams šilumos siurbliams
ODSP014 RB100 (Robur Box 100) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: šildymo, buitinio karšto vandens ruošimo bei šaldymo režimų valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; klaidų perspėjimas.
ODSP014
RB100 (Robur Box 100) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: šildymo, buitinio karšto vandens ruošimo bei šaldymo režimų valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; klaidų perspėjimas.
ODSP023 RB200 (Robur Box 200) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: kitų gamintojų prietaisų integracija, pvz. montuojant Robur įrangą į jau egzistuojančias sistemas; pirminio bei antrinio vandens cirkuliavimo rato valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; klaidų perspėjimas.
ODSP023
RB200 (Robur Box 200) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: kitų gamintojų prietaisų integracija, pvz. montuojant Robur įrangą į jau egzistuojančias sistemas; pirminio bei antrinio vandens cirkuliavimo rato valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; klaidų perspėjimas.
ODSP033 Roburberry mikrokompiuteris nuotoliniam įrenginių stebėjimui bei valdymui, jungiamas prie DDC valdymo pulto per RS485 jungtį
ODSP033
Roburberry mikrokompiuteris nuotoliniam įrenginių stebėjimui bei valdymui, jungiamas prie DDC valdymo pulto per RS485 jungtį
ODSP052 GSM modemas Roburberry mikrokompiuteriui
ODSP052
GSM modemas Roburberry mikrokompiuteriui
RBCLOUD2Y 2-jų metų nemokamas Roburberry mikrokompiuterio prijungimas prie Robur Cloud nuotolinės įrenginio stebėjimo bei valdymo sistemos
RBCLOUD2Y
2-jų metų nemokamas Roburberry mikrokompiuterio prijungimas prie Robur Cloud nuotolinės įrenginio stebėjimo bei valdymo sistemos
Serviso paslaugos
ORF PDDY Dujinio šildymo katilo paleidimo-derinimo darbai (sumontuoto įrenginio elektrinės dalies, dujinės dalies ir dūmų šalinimo sistemos patikra; dujų nuotėkio nuo įrenginio darbinės dujų sklendės iki įrenginio patikrinimas detektoriumi; faktinio dujų slėgio prieš ir po reguliatoriaus dirbant įrengimui matavimas; degiklio galios reguliavimas remiantis gamintojo nurodymais; įrenginio sureguliavimas efektyviam darbui naudojant dūmų analizatorių; saugaus darbo automatinių įrenginių veikimo patikra; patalpos termostato ar valdiklio prijungimo patikrinimas, parametrų nustatymas)
ORF PDDY
Dujinio šildymo katilo paleidimo-derinimo darbai (sumontuoto įrenginio elektrinės dalies, dujinės dalies ir dūmų šalinimo sistemos patikra; dujų nuotėkio nuo įrenginio darbinės dujų sklendės iki įrenginio patikrinimas detektoriumi; faktinio dujų slėgio prieš ir po reguliatoriaus dirbant įrengimui matavimas; degiklio galios reguliavimas remiantis gamintojo nurodymais; įrenginio sureguliavimas efektyviam darbui naudojant dūmų analizatorių; saugaus darbo automatinių įrenginių veikimo patikra; patalpos termostato ar valdiklio prijungimo patikrinimas, parametrų nustatymas)
