Elektrinė oro užuolaida - ELiS G-E-250 3V | Flowair

Pasirinkite produkto tipą ir modelį:

Elektrinė oro užuolaida, pramoninė, montuojama horizontaliai arba vertikaliai, trys šildymo pakopos (pageidaujama šildymo pakopa nustatoma instaliacijos metu, jos keisti su valdymo pultu galimybės nėra), 10.5/14.0/24.5 kW šildymo galia, didelis oro srautas: trys greičiai 4900/7800/12400 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1400 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
ELiS G-E - pramoninė, montuojama horizontaliai arba vertikaliai, trys šildymo pakopos (pageidaujama šildymo pakopa nustatoma instaliacijos metu, jos keisti su valdymo pultu galimybės nėra)
ELiS G-E-150 3V 4.5/9.0/13.5 kW šildymo galia, didelis oro srautas: trys greičiai 2600/4300/6300 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 680 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-150 3V
4.5/9.0/13.5 kW šildymo galia, didelis oro srautas: trys greičiai 2600/4300/6300 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 680 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-200 3V 7.0/13.5/20.5 kW šildymo galia, didelis oro srautas: trys greičiai 3400/5700/9400 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1050 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-200 3V
7.0/13.5/20.5 kW šildymo galia, didelis oro srautas: trys greičiai 3400/5700/9400 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1050 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-250 3V 10.5/14.0/24.5 kW šildymo galia, didelis oro srautas: trys greičiai 4900/7800/12400 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1400 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-250 3V
10.5/14.0/24.5 kW šildymo galia, didelis oro srautas: trys greičiai 4900/7800/12400 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1400 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-150 IP66 4.5/9.0/13.5 kW šildymo galia, didelis oro srautas 6300 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 830 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-150 IP66
4.5/9.0/13.5 kW šildymo galia, didelis oro srautas 6300 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 830 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-200 IP66 7.0/13.5/20.5 kW šildymo galia, didelis oro srautas 9400 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1245 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-200 IP66
7.0/13.5/20.5 kW šildymo galia, didelis oro srautas 9400 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1245 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-250 IP66 10.5/14.0/24.5 kW šildymo galia, didelis oro srautas 12400 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1660 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-E-250 IP66
10.5/14.0/24.5 kW šildymo galia, didelis oro srautas 12400 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1660 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E - pramoninė, montuojama horizontaliai arba vertikaliai
ELiS G1-E-150 3V 12 kW šildymo galia, didelis oro srautas: trys greičiai 4100/5200/6300 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 690 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E-150 3V
12 kW šildymo galia, didelis oro srautas: trys greičiai 4100/5200/6300 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 690 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E-200 3V 20 kW šildymo galia, didelis oro srautas: trys greičiai 5200/6300/8200 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1000 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E-200 3V
20 kW šildymo galia, didelis oro srautas: trys greičiai 5200/6300/8200 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1000 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E-200 3V + IP54 20 kW šildymo galia, didelis oro srautas: trys greičiai 5200/6300/8200 m³/val., padidinto atsparumo (IP54) elektriniai šildymo tenai, ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1000 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E-200 3V + IP54
20 kW šildymo galia, didelis oro srautas: trys greičiai 5200/6300/8200 m³/val., padidinto atsparumo (IP54) elektriniai šildymo tenai, ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1000 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E-200 IP66 + IP54 20 kW šildymo galia, didelis oro srautas 8200 m³/val., padidinto atsparumo (IP54) elektriniai šildymo tenai, atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1245 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G1-E-200 IP66 + IP54
20 kW šildymo galia, didelis oro srautas 8200 m³/val., padidinto atsparumo (IP54) elektriniai šildymo tenai, atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1245 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
Modelis: ELiS G-E-250 3V
Pagrindiniai duomenys
Maks. šildymo galia
kW
24,5
Oro temperatūros pakėlimas (ΔT) veikiant maks. ventiliatoriaus greičiu bei maks. šildymo galia
°C
7,5
Maks. oro srautas
m³/val.
12400
Ventiliatoriaus duomenys
Ventiliatoriaus tipas
AC
IP / Izoliacijos klasė
54
Greičiai
3
Ventiliatoriaus duomenys 3-iu (maksimaliu) greičiu
Oro srautas
m³/val.
12400
Naudojama galia
W
1400
Naudojama srovė
A
6,0
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
68
Ventiliatoriaus duomenys 2-u (vidutiniu) greičiu
Oro srautas
m³/val.
7800
Naudojama galia
W
970
Naudojama srovė
A
4,8
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
58
Ventiliatoriaus duomenys 1-u (minimaliu) greičiu
Oro srautas
m³/val.
4900
Naudojama galia
W
490
Naudojama srovė
A
2,5
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
46
Kaitinimo elementų duomenys šildant 3-ia pakopa (maksimali galia)
Maitinimas
V/hz
3N ~ 400/50
Naudojama galia
kW
24,5
Naudojama srovė
A
36,0
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 3-iu greičiu
°C
7,5
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 2-u greičiu
°C
11,0
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 1-u greičiu
°C
16,5
Kaitinimo elementų duomenys šildant 2-a pakopa (vidutinė galia)
Maitinimas
V/Hz
3N ~ 400/50
Naudojama galia
kW
14,0
Naudojama srovė
A
20,5
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 3-iu greičiu
°C
4,0
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 2-u greičiu
°C
5,5
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 1-u greičiu
°C
9,0
Kaitinimo elementų duomenys šildant 1-a pakopa (minimali galia)
Maitinimas
V/Hz
3N ~ 400/50
Naudojama galia
kW
10,5
Naudojama srovė
A
15,5
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 3-iu greičiu
°C
3,0
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 2-u greičiu
°C
4,0
Oro temperatūros pakėlimas (ΔT) ventiliatoriui veikiant 1-u greičiu
°C
6,5
Instaliacijos duomenys
Maitinimas
V/Hz
3N ~ 400/50
Maks. naudojama galia
kW
25,9
Maks. naudojama srovė
A
42,0
IP apsaugos klasė
20
Maks. montavimo aukštis
m
7,5
Maks. durų angos plotis su užuolaida iš vienos pusės
m
7,5
Min. ventiliatorių atstumas iki sienos
m
0,4
Maks. durų angos plotis su užuolaida iš abiejų pusių
m
13
Min. atstumas iki lubų
m
0,4
Matmenys
Ilgis
mm
2582
Gylis
mm
550
Aukštis
mm
650
Svoris
kg
77,9

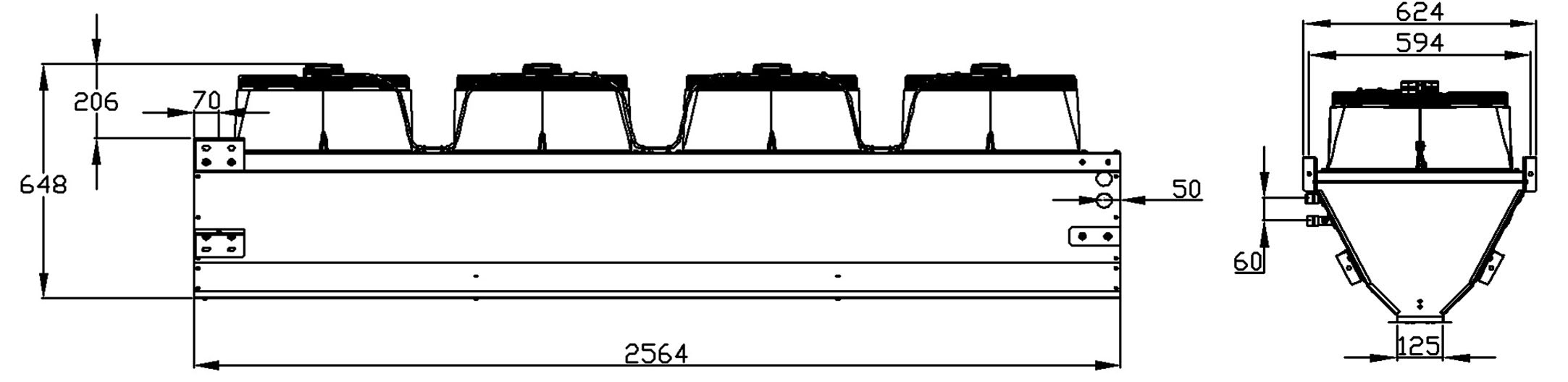

Matmenys

Modelis: ELiS G-E-250 3V
Matmenys

Pramoninės ELiS G oro užuolaidos yra ypač galingos: pūsdamos didelį oro srautą jos suformuoja efektyvų oro barjerą, kuris apsaugo patalpas nuo lauko oro, smogo, vabzdžių, dulkių, neleidžia susidaryti skersvėjams. Šios galingos oro užuolaidos yra skirtos naudoti pramoniniuose objektuose: montuojamos horizontaliai virš didelių vartų (net iki 7,5 m aukštyje) arba vertikaliai šone vartų. Įrengiant iš abiejų pusių, maksimalus vartų plotis gali siekti 13 m (1 pav.). ELiS G oro užuolaidos sukonstruotos taip, kad būtų galima atskirus modulius sujungti tarpusavyje, tokiu būdu sukuriant reikiamo ilgio oro užsklandą. Galima sujungti neribojamą skaičių modulių tiek horizontaliai, tiek vertikaliai.

Veikimo principas: įtraukiamas oras sušyla elektrinio kaitinimo elemento pagalba, tuomet ašiniai ventiliatoriai jį dideliu greičiu išpučia pro reguliuojamas groteles (reguliuojamos ± 10° intervale). Ventiliatoriai atitinka IP54 apsaugos klasę – apsaugoti nuo dulkių ir vandens purslų. Pramoninių ELiS G oro užuolaidų korpusas pagamintas naudojant cinkuotą plieną, kuris yra tvirtas ir pasižymi atsparumu korozijai. Oro užuolaidos darbą galima valdyti panaudojant magnetinį durų kontaktą arba termostatą. Esant poreikiui oro užuolaidą galima pajungti, kad ji veiktų sumažinta šilumine galia. Viso galimi trys šiluminės galios lygiai.

Papildomos ELiS G E užsakymo galimybės:

  1. Galima pasirinkti IP66 ventiliatorius;
  2. Galima užsakyti korpusus, kurie yra papildomai dengti antikoroziniais dažais;
  3. Galima užsakyti nerūdijančio plieno korpusus;
  4. Galima užsakyti padidinto atsparumo (IP54) elektrinius šildymo tenus.

ELiS G E elektrines oro užuolaidas verta rinktis, nes:

  • Skirtos pramonei – galingos oro užuolaidos pučia didelį oro srautą ir sukuria efektyvią oro užsklandą, puikiai tiks montuoti aukštuose ar plačiuose vartuose.
  • Moduliai jungiasi tarpusavyje – sujungus tarpusavyje 1,5 m, 2 m, 2,5 m dydžio modulius, galima išgauti reikiamą dydį įvairaus pločio vartams ir angoms.
  • Universalios – skirtos montuoti tiek horizontaliai, tiek vertikaliai.
  • Oro užuolaidos yra gaminamos iš aukščiausios kokybės detalių: 3-jų greičių ašiniai ventiliatoriai, 3-jų pakopų elektriniai kaitinimo elementai, cinkuoto plieno korpusas.
  • Agresyviai aplinkai – galimybė užsakyti papildomai dengtą korpusą antikorozine danga, taip pat su dulkėmis ir vandeniui atspariais ventiliatoriais IP66.
  • Kokybės garantija – tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
  • Plačios pritaikymo galimybės: remonto depai, dirbtuvės, sandėliai, autoservisai, logistikos centrai, cechai, fabrikai ir kiti pramoniniai pastatai, kuriems reikalingas efektyvus oro barjeras.

ELiS G oro užuolaidų montavimas1 pav.: ELiS G oro užuolaidų montavimas

ELiS G 3V pramoninės oro užuolaidos
Instrukcijos 2.1 MB
Atitikties deklaracijos 122 KB
Brošiūros 732 KB
Higienos sertifikatas 850 KB
1x ELiS G 150/200 + TS + DCm pajungimo schema (be RX valdymo signalo skirstytuvo) 2.6 MB
ELiS G-W vandeninių oro užuolaidų jungimo tarpusavyje pavyzdys 178 KB
AutoCAD brėžiniai 2 MB
BIM objektai 4.7 MB
TS valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 452 KB
Atitikties deklaracijos 412 KB
T-box valdiklis
Instrukcijos 22.6 MB
Atitikties deklaracijos 2.5 MB
MODBUS protokolas jungimui prie BMS 1.9 MB
T-box Zone valdiklis
Instrukcijos 5.8 MB
Atitikties deklaracijos 643 KB
MODBUS protokolas jungimui prie BMS 1.7 MB
DRV ELiS valdymo modulis 3-jų greičių oro užuolaidoms
Instrukcijos 1.5 MB
RX valdymo signalo skirstytuvas įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 2 MB
Atitikties deklaracijos 410 KB
Modelis: ELiS G-E-250 3V
Valdymo sistemos standartiniams įrenginiams
TS 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
TS
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
RX Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
RX
Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
Valdymo sistemos oro užuolaidoms
DCm Mechaninis durų jungiklis
DCm
Mechaninis durų jungiklis
FLOWAIR valdymo sistema
T-box Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box Zone Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
T-box Zone
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
DRV ELiS Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV ELiS
Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
PT-1000 Temperatūros jutiklis DRV valdymo moduliams, IP65
PT-1000
Temperatūros jutiklis DRV valdymo moduliams, IP65
Šioje patalpoje turi būti palaikoma žema oro temperatūra, todėl svarbu, kad čia nepatektų šiltas oras, esantis gretimoje patalpoje. Sprendimas – atskirti dviejų patalpų klimato sąlygas naudojant pramonines ELiS G oro užuolaidas. 3 m aukštyje sumontuota 2 m ilgio ELiS G oro užuolaida trijų galingų ventiliatorių pagalba pučia didelį oro srautą žemyn pro reguliuojamas groteles (reguliuojamos ± 10° intervale) ir sukuria efektyvią nematomą oro užsklandą, neleidžiačią į patalpą patekti šiltam orui.
Įmonė užsiima įvairių tipų aliuminio-stiklo konstrukcijų ir ventiliuojamų fasadų projektavimu, gamyba bei montavimu. Bendrovė investuoja į naujausią gamybinę įrangą, inovatyvias technologijas ir rūpinasi savo darbuotojais. Įmonės sandėlyje yra kilnojami 4,5 m pločio, 4 m aukščio vartai, kurie pakeliami, kai reikia pakrauti produkciją, atvežamos žaliavos ir pan. Įprastai darbinė temperatūra čia siekia 18°C. Atėjus žiemai netoli vartų dirbantys žmonės patirdavo diskomfortą, nes dėl darinėjamų vartų šaltas lauko oras skverbėsi į patalpas, tuo tarpu patalpose esantis oras „bėgdavo“ laukan, susidarydavo skersvėjai, pliūptelėdavo šalto oro gūsiai. Visa tai jausdavosi 20 m atstumu nuo vartų.
Problema buvo pašalinta pasitelkus pramonines oro užuolaidas ELIS G. Horizontaliai 4 m aukštyje įrengtos galingos ELIS G oro užuolaidos pučia didelį oro srautą žemyn ir sukuria efektyvią oro užsklandą: saugo sandėlio patalpas nuo šalto oro gūsių, skersvėjų. Darbuotojai, kurie dirba netoli vartų, jaučiasi daug komfortabiliau, o tai leidžia tinkamai atlikti savo darbą. Pagrindinis horizontalaus montavimo privalumas yra tas, kad virš vartų esančios oro užuolaidos įtraukia palubėje besikaupiantį šiltą orą ir jį išpučia žemyn.
Natūralią duoną ir kitus duonos produktus gaminanti įmonė stengiasi užtikrinti aukščiausią gaminių kokybę. Svarbu yra užkirsti kelią įvairių vabzdžių, dulkių, išmetamųjų dujų ir kitų nešvarumų patekimui į patalpas, kuriose sandėliuojamos žaliavos ar pagaminta produkcija. Šiam tikslui pasiekti į pagalbą pasitelktos pramoninės ELiS G oro užuolaidos. 3 m aukštyje pakabintos ELiS G oro užuolaidos pučia didelį oro srautą ir tokiu būdu sukuria galingą oro užtvarą, kuri apsaugo patalpas nuo nepageidaujamų kenkėjų. Iš viso tarpusavyje sujungti 2 vnt. 1,5 m ilgio moduliai.
Vertikaliai sumontuotų ELiS G oro užuolaidų montavimo pavyzdys sandėlyje.
Pramoninių ELiS G oro užuolaidų montavimo pavyzdžiai įvairiuose objektuose.
