Vandeninė oro užuolaida - ELiS C-W-100 | Flowair

Pasirinkite produkto modelį:

Vandeninė oro užuolaida, montuojama horizontaliai ir vertikaliai, baltos spalvos, apsaugos klasė IP21, montavimo aukštis iki 3 m, su sieniniu montavimo kronšteinu, šildymo galia: nuo 6.5 kW (60/40°C) iki 14.9 kW (90/70°C), oro srautas: trys greičiai 1050/1250/1400 m³/val., ventiliatoriaus galia 140 W, garso slėgio lygis 44.5/46.5/48.5 dB(A), ilgis 1 m, svoris 19 kg, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
ELiS C-W - montuojama horizontaliai ir vertikaliai, baltos spalvos, apsaugos klasė IP21, montavimo aukštis iki 3 m, su sieniniu montavimo kronšteinu
ELiS C-W-100 Šildymo galia: nuo 6.5 kW (60/40°C) iki 14.9 kW (90/70°C), oro srautas: trys greičiai 1050/1250/1400 m³/val., ventiliatoriaus galia 140 W, garso slėgio lygis 44.5/46.5/48.5 dB(A), ilgis 1 m, svoris 19 kg, GARANTIJA 2 metai
ELiS C-W-100
Šildymo galia: nuo 6.5 kW (60/40°C) iki 14.9 kW (90/70°C), oro srautas: trys greičiai 1050/1250/1400 m³/val., ventiliatoriaus galia 140 W, garso slėgio lygis 44.5/46.5/48.5 dB(A), ilgis 1 m, svoris 19 kg, GARANTIJA 2 metai
Modelis: ELiS C-W-100
Pagrindiniai duomenys
Šildymo galia prie 90/70°C vandens bei 10°C oro temperatūros, veikiant maksimaliu greičiu
kW
14,9
Oro nupūtimo atstumas (matuojant vertikaliai ties 2 m/s greičio riba)
m
3
Oro temperatūros pakėlimas (ΔT)
°C
31
Maks. oro srautas
m³/val.
1400
Ventiliatoriaus duomenys
Maitinimas
V/Hz
1PH, 230/50
Maks. naudojama galia
W
140
Maks. naudojama srovė
A
0,65
IP / Izoliacijos klasė
21 / F
Greičiai
3
Ventiliatoriaus duomenys 3-iu (maksimaliu) greičiu
Oro srautas
m³/val.
1400
Akustinio slėgio lygis 3 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
48,5
Ventiliatoriaus duomenys 2-u (vidutiniu) greičiu
Oro srautas
m³/val.
1250
Akustinio slėgio lygis 3 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
46,5
Ventiliatoriaus duomenys 1-u (minimaliu) greičiu
Oro srautas
m³/val.
1050
Akustinio slėgio lygis 3 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
44,5
Instaliacijos duomenys
Montavimas
Horizontalus
Maks. darbinė aplinkos temperatūra
°C
60
Maks. paduodamo vandens temperatūra
°C
90
Maks. darbinis slėgis
MPa
1,2
Vandens pajungimas
Ø "
¾
Kiti duomenys
Šilumokaitis
Varinis su aliumininėmis lamelėmis
Korpusas
Plieno ir aliuminio
Spalva
Balta
Matmenys
Ilgis
mm
1000
Gylis
mm
309
Aukštis
mm
243
Svoris
kg
19

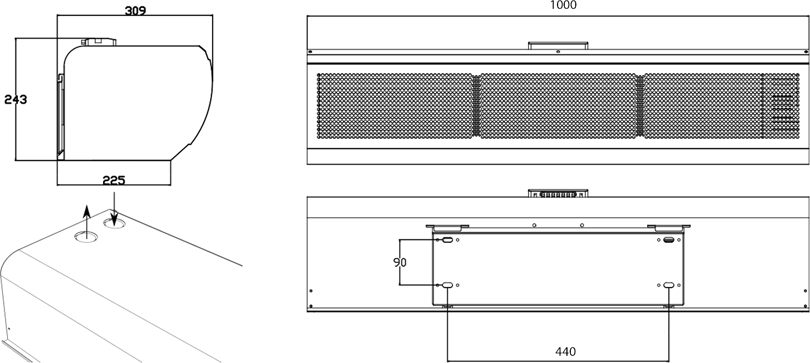

Matmenys

Modelis: ELiS C-W-100
Matmenys

Šiluminės galios lentelės

ELiS C-W-100 oro srautas 3 greičiu = 1400 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
17,0
749
21,3
36,0
15,9
703
19,0
38,5
14,9
655
16,7
41,0
13,8
608
14,6
44,0
12,7
560
12,6
46,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
14,6
643
16,7
31,0
13,6
596
14,5
33,5
12,5
549
12,5
36,5
11,4
501
10,6
39,0
10,3
453
8,9
41,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
12,3
538
12,5
26,0
11,2
491
10,6
28,5
10,1
443
8,8
31,5
9,0
395
7,2
34,0
7,9
346
5,7
36,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
9,9
432
8,8
21,0
8,8
385
7,1
23,5
7,7
337
5,6
26,5
6,6
288
4,3
29,0
5,5
238
3,1
31,5
ELiS C-W-100 oro srautas 2 greičiu = 1250 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
15,8
698
18,8
37,5
14,8
655
16,7
40,0
13,8
611
14,7
42,5
12,8
566
12,9
45,0
11,8
522
11,1
47,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
13,6
599
14,7
32,5
12,7
556
12,8
35,0
11,6
512
11,0
37,5
10,6
467
9,4
40,0
9,6
422
7,8
42,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
11,5
501
11,0
27,0
10,5
457
9,3
29,5
9,4
413
7,8
32,0
8,4
368
6,3
35,0
7,4
323
5,0
37,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
9,3
403
7,8
22,0
8,2
359
6,3
24,5
7,2
314
5,0
27,0
6,2
269
3,8
29,5
5,1
222
2,7
32,0
ELiS C-W-100 oro srautas 1 greičiu = 1050 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
14,2
625
15,4
40,0
13,3
587
13,7
42,5
12,4
547
12,1
45,0
11,5
507
10,5
47,0
10,6
467
9,1
49,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
12,2
537
12,0
34,5
11,3
498
10,5
37,0
10,4
458
9,1
39,5
9,5
418
7,7
41,5
8,6
378
6,4
44,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
10,3
449
9,0
29,0
9,4
410
7,7
31,5
8,5
370
6,4
33,5
7,5
330
5,2
36,0
6,6
289
4,1
38,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
8,3
361
6,4
23,5
7,4
322
5,2
26,0
6,5
282
4,1
28,0
5,5
241
3,1
30,5
4,6
199
2,2
32,5
  • PT - atiduodama šiluminė galia
  • Tp1 - įtraukiamo oro temperatūra
  • Tp2 - išpučiamo oro temperatūra
  • Tw1 - paduodamo į šilumokaitį vandens temperatūra
  • Tw2 - grįžtančio iš šilumokaičio vandens temperatūra
  • Qw - vandens pratekėjimas per šilumokaitį
  • Δpw - vandens slėgio kritimas šilumokaityje

Jeigu norite paskaičiuoti šilumines galias prie kitų parametrų, tai galite padaryti gamintojo svetainėje.

Efektyvi oro užsklanda, tylus veikimas, patogus valdymas ir patraukli išvaizda – tai svarbiausios kokybiškos oro užuolaidos savybės. Tuo vadovaujasi ir FLOWAIR kompanija, o jos komercinės ELiS C oro užuolaidos tai patvirtina. Baltos spalvos ELiS C oro užuolaidos su tvirtu plieno ir aliuminio korpusu gražiai integruojasi į patalpos interjerą ir puikiai atlieka savo pagrindinę funkciją – pučia žemyn pastovų oro srautą ir taip sukuria oro barjerą, atskiriantį patalpos vidų nuo išorinės aplinkos. Tokiu būdu išsaugomas šiltas ar atvėsintas patalpos oras, neleidžiama patekti dulkėms, vabzdžiams, išmetamosioms dujoms ir kitiems nešvarumams. Šiuolaikiško dizaino ELiS C oro užuolaidos puikiai tinka naudoti komercinės paskirties patalpose: kavinėse, viešbučiuose, restoranuose, baruose, parduotuvėse ir kitose vietose.

Vandenines ELiS C oro užuolaidas galima rinktis iš trijų ilgių: 1 m, 1.5 m ir 2 m. Sieninis montavimo kronšteinas leidžia lengvai ir greitai sumontuoti oro užuolaidą horizontaliai iki 3 m aukštyje. Įtraukiamą į prietaisą orą pašildo karšto vandens šilumokaitis (šildymo režime), tuo tarpu iš lengvo ir patvaraus plastiko pagamintas ventiliatorius tyliai (44.5-52.5 dB(A)) išpučia sušilusį orą žemyn.

ELiS C oro užuolaidas paprasta ir patogu valdyti su sieniniu TS valdymo pultu – 3-jų pakopų ventiliatoriaus greičio reguliatoriumi ir patalpos termostatu viename. Jeigu naudojamas vandens vožtuvas, valdikliu galima pasirinkti - šildyti išpučiamą orą ar ne. HEAT - veikia ventiliatorius ir atidaromas vožtuvas, paduodantis karštą vandenį į šilumokaitį; FAN - veikia tik ventiliatorius, vožtuvas uždaromas.

Galimi du oro užuolaidos veikimo režimai:

  • nepertraukiamas, kai pasiekus termostate nustatytą temperatūrą vožtuvas sustabdo karšto vandens padavimą į šilumokaitį, o ventiliatorius toliau pučia;
  • termostatinis, kai pasiekus nustatytą temperatūrą išjungiamas ventiliatorius ir uždaromas vandens vožtuvas.

Norint, kad atsidarius durims oro užuolaida automatiškai įsijungtų, užsidarius – išsijungtų, galima panaudoti mechaninį durų kontaktą arba magnetinį durų kontaktą su rele.

Jei norite geros kokybės ir efektyvios oro užsklandos už dar geresnę kainą, rinkitės ELiS C oro užuolaidas!

Vandenines oro užuolaidas ELiS C verta rinktis, nes:

  • Puikus kainos ir kokybės santykis!
  • Šiuolaikiškas dizainas – baltos spalvos tvirtas metalinis korpusas.
  • Paprasta ir patogi valdymo sistema. ELiS C oro užuolaidas galima valdyti su sieniniu TS valdymo pultu – ventiliatoriaus greičio reguliatoriumi ir patalpos termostatu viename. TS valdiklis leidžia rankiniu būdu reguliuoti ventiliatoriaus greitį (3 greičiai), pasirinkti režimą be šildymo FAN (veikia tik ventiliatorius, vožtuvas uždaromas) arba režimą su šildymu HEAT (veikia ventiliatorius ir atidaromas vožtuvas, paduodantis karštą vandenį į šilumokaitį). Galimybė panaudoti magnetinį arba mechaninį durų daviklį.
  • Oro užsklanda: atskiria klimato sąlygas, esančias dvejose patalpose; saugo patalpas nuo: žiemos šalčio, vasaros karščio, dūmų, tvaiko, vabzdžių, dulkių; išlaiko patalpoje šiltą ar atvėsintą jos orą; mažina išlaidas šildymui arba vėsinimui; pritraukia klientų prekybos objektuose (atvirų durų efektas); didina personalo darbo komfortą.
  • Kokybiškos detalės: plieno ir aliuminio korpusas; ventiliatoriai iš lengvo ir patvaraus plastiko užtikrina tylų veikimą (nuo 44.5 iki 52.5 db(A)).
  • Pasirinkimas iš kelių versijų: galima rinktis iš vandeninių arba elektrinių ELiS C oro užuolaidų: 1 m, 1.5 m ir 2 m ilgio.
  • Sieninis montavimo kronšteinas leidžia greitai ir lengvai sumontuoti oro užuolaidas. Kronšteinas įeina į komplektaciją.
  • Plačios pritaikymo galimybės: parduotuvės, bankai, teatrai, knygynai, vaistinės, viešbučiai, restoranai, kavinės, barai, administracinės įstaigos, tambūrai ir kiti objektai.

ELiS C oro užuolaidų montavimas
1 pav.: ELiS C oro užuolaidų montavimas

ELiS C oro užuolaidos
Instrukcijos 1.3 MB
Atitikties deklaracijos 641 KB
BIM objektai 2.9 MB
TS valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 452 KB
Atitikties deklaracijos 412 KB
T-box valdiklis
Instrukcijos 22.6 MB
Atitikties deklaracijos 2.5 MB
MODBUS protokolas jungimui prie BMS 1.9 MB
T-box Zone valdiklis
Instrukcijos 5.8 MB
Atitikties deklaracijos 643 KB
MODBUS protokolas jungimui prie BMS 1.7 MB
DRV ELiS valdymo modulis 3-jų greičių oro užuolaidoms
Instrukcijos 1.5 MB
RX valdymo signalo skirstytuvas įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 2 MB
Atitikties deklaracijos 410 KB
DCet magnetinis durų jungiklis su rėle
Instrukcijos 978 KB
Modelis: ELiS C-W-100
Montavimo kronšteinai

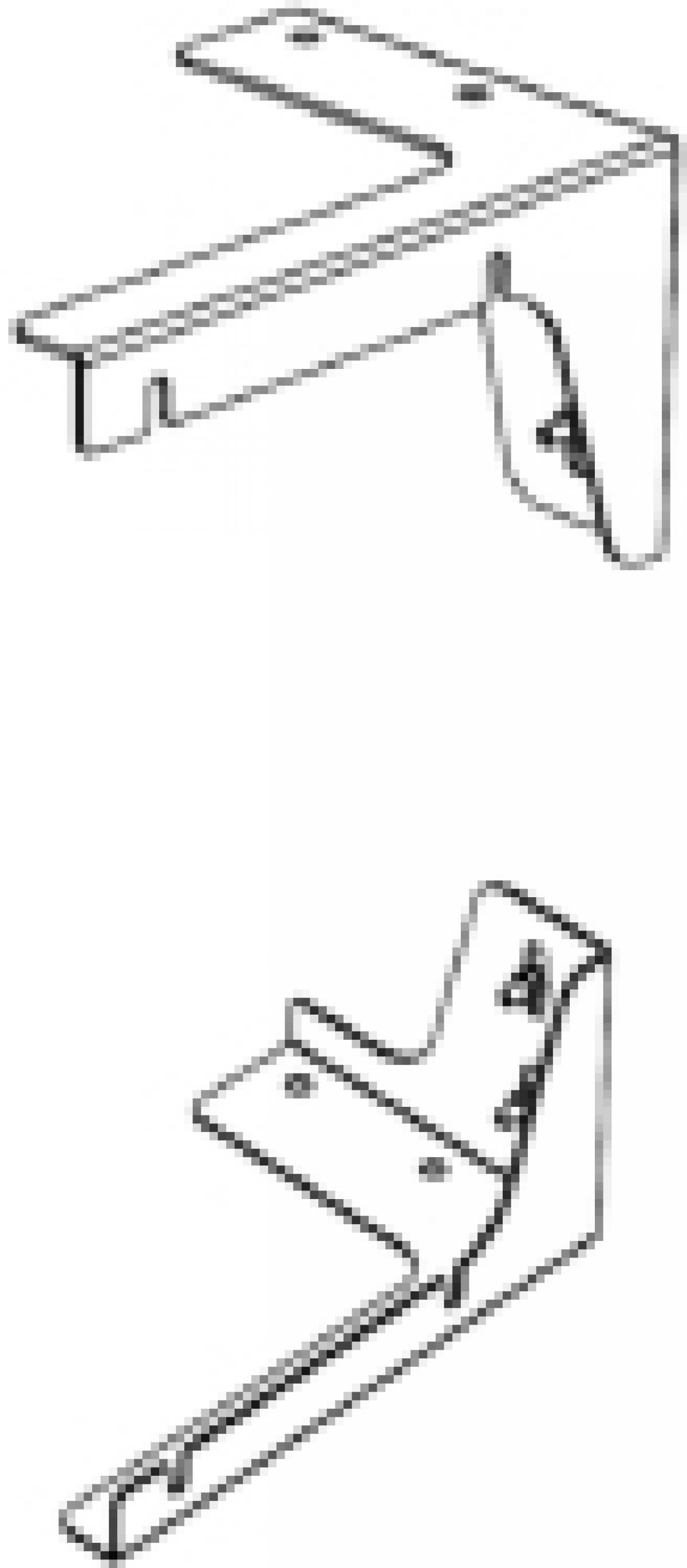

KRON C-W VERTICAL Montavimo kronšteinas vertikaliam ELiS C-W oro užuolaidų montavimui
KRON C-W VERTICAL
Montavimo kronšteinas vertikaliam ELiS C-W oro užuolaidų montavimui
Valdymo sistemos standartiniams įrenginiams
TS 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
TS
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
RX Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
RX
Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
Valdymo sistemos oro užuolaidoms
DCet Magnetinis durų jungiklis su rėle
DCet
Magnetinis durų jungiklis su rėle
DCm Mechaninis durų jungiklis
DCm
Mechaninis durų jungiklis
FLOWAIR valdymo sistema
T-box Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box Zone Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
T-box Zone
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
DRV ELiS Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV ELiS
Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
PT-1000 Temperatūros jutiklis DRV valdymo moduliams, IP65
PT-1000
Temperatūros jutiklis DRV valdymo moduliams, IP65
Vožtuvai
SRQ2d-3/4 Dvieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ2d-3/4
Dvieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ3d-3/4 Trieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ3d-3/4
Trieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
Antivibracinės vandens pajungimo žarnos su nerūdijančio plieno armuojančiu apipynimu
ZAR 100 3/4 Ø19 Antivibracinė pajungimo žarna, 100 cm ilgio, 3/4" pajungimas, Ø19 mm diametro
ZAR 100 3/4 Ø19
Antivibracinė pajungimo žarna, 100 cm ilgio, 3/4" pajungimas, Ø19 mm diametro
ELiS C oro užuolaidų montavimo pavyzdys parduotuvėje.
ELiS C oro užuolaidų pristatymas
