Vandeninė oro užuolaida, pramoninė, montuojama horizontaliai ir vertikaliai, varinis šilumokaitis su aliumininėmis plokštelėmis, šildymo galia: nuo 14.4 kW (50/40°C) iki 52.2 kW (90/70°C), didelis oro srautas: trys greičiai 2400/3900/6100 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 670 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
ELiS G-W - pramoninė, montuojama horizontaliai ir vertikaliai, varinis šilumokaitis su aliumininėmis plokštelėmis
ELiS G-W-150 3V Šildymo galia: nuo 7.7 kW (50/40°C) iki 23.6 kW (90/70°C), didelis oro srautas: trys greičiai 2500/4000/6200 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 670 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-150 3V
Šildymo galia: nuo 7.7 kW (50/40°C) iki 23.6 kW (90/70°C), didelis oro srautas: trys greičiai 2500/4000/6200 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 670 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-200 3V Šildymo galia: nuo 7.2 kW (50/40°C) iki 26.2 kW (90/70°C), didelis oro srautas: trys greičiai 3300/5600/9100 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1050 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-200 3V
Šildymo galia: nuo 7.2 kW (50/40°C) iki 26.2 kW (90/70°C), didelis oro srautas: trys greičiai 3300/5600/9100 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1050 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-250 3V Šildymo galia: nuo 13.7 kW (50/40°C) iki 43.6 kW (90/70°C), didelis oro srautas: trys greičiai 4300/7200/12000 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1400 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-250 3V
Šildymo galia: nuo 13.7 kW (50/40°C) iki 43.6 kW (90/70°C), didelis oro srautas: trys greičiai 4300/7200/12000 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1400 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-150 2R 3V Šildymo galia: nuo 14.4 kW (50/40°C) iki 52.2 kW (90/70°C), didelis oro srautas: trys greičiai 2400/3900/6100 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 670 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-150 2R 3V
Šildymo galia: nuo 14.4 kW (50/40°C) iki 52.2 kW (90/70°C), didelis oro srautas: trys greičiai 2400/3900/6100 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 670 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-200 2R 3V Šildymo galia: nuo 13.3 kW (50/40°C) iki 59.6 kW (90/70°C), didelis oro srautas: trys greičiai 3100/5400/8800 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1050 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-200 2R 3V
Šildymo galia: nuo 13.3 kW (50/40°C) iki 59.6 kW (90/70°C), didelis oro srautas: trys greičiai 3100/5400/8800 m³/val., ašiniai FLOWAIR ventiliatoriai, bendra ventiliatorių galia 1050 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-150 IP66 Šildymo galia: nuo 11.4 kW (50/40°C) iki 23.6 kW (90/70°C), didelis oro srautas 6200 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 830 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-150 IP66
Šildymo galia: nuo 11.4 kW (50/40°C) iki 23.6 kW (90/70°C), didelis oro srautas 6200 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 830 W, ilgis 1.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-200 IP66 Šildymo galia: nuo 12.7 kW (50/40°C) iki 26.2 kW (90/70°C), didelis oro srautas 9100 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1245 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-200 IP66
Šildymo galia: nuo 12.7 kW (50/40°C) iki 26.2 kW (90/70°C), didelis oro srautas 9100 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1245 W, ilgis 2 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-250 IP66 Šildymo galia: nuo 21.4 kW (50/40°C) iki 43.6 kW (90/70°C), didelis oro srautas 12000 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1660 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
ELiS G-W-250 IP66
Šildymo galia: nuo 21.4 kW (50/40°C) iki 43.6 kW (90/70°C), didelis oro srautas 12000 m³/val., atsparūs dulkėms ir vandeniui (IP66) ašiniai ventiliatoriai, bendra ventiliatorių galia 1660 W, ilgis 2.5 m, maks. montavimo aukštis 7.5 m, GARANTIJA 2 metai
Modelis: ELiS G-W-150 2R 3V
Pagrindiniai duomenys
Šildymo galia prie 90/70°C vandens bei 10°C oro temperatūros, veikiant maksimaliu greičiu
kW
52,2
Šildymo galia prie 50/40°C vandens bei 10°C oro temperatūros, veikiant minimaliu greičiu
kW
14,4
Oro temperatūros pakėlimas (ΔT) prie 90/70°C vandens bei 10°C oro temperatūros
°C
25,0
Maks. oro srautas
m³/val.
6100
Ventiliatoriaus duomenys
Maitinimas
V/Hz
1N ~ 230/50
Ventiliatoriaus tipas
AC
IP / Izoliacijos klasė
54
Greičiai
3
Ventiliatoriaus duomenys 3-iu (maksimaliu) greičiu
Oro srautas
m³/val.
6100
Naudojama galia
W
670
Naudojama srovė
A
3,0
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
67
Ventiliatoriaus duomenys 2-u (vidutiniu) greičiu
Oro srautas
m³/val.
3900
Naudojama galia
W
480
Naudojama srovė
A
2,3
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
57
Ventiliatoriaus duomenys 1-u (minimaliu) greičiu
Oro srautas
m³/val.
2400
Naudojama galia
W
240
Naudojama srovė
A
1,3
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
46
Instaliacijos duomenys
Maks. paduodamo vandens temperatūra
°C
120
Maks. darbinis slėgis
MPa
1.6
Vandens pajungimas
Ø "
¾
Maks. montavimo aukštis
m
7,5
Maks. durų angos plotis su užuolaida iš vienos pusės
m
7,5
Min. ventiliatorių atstumas iki sienos
m
0,4
Maks. durų angos plotis su užuolaida iš abiejų pusių
m
13
Min. atstumas iki lubų
m
0,4
Matmenys
Ilgis
mm
1562
Gylis
mm
549
Aukštis
mm
639
Svoris be skysčio
kg
51,8
Svoris pripildžius vandeniu
kg
56,4

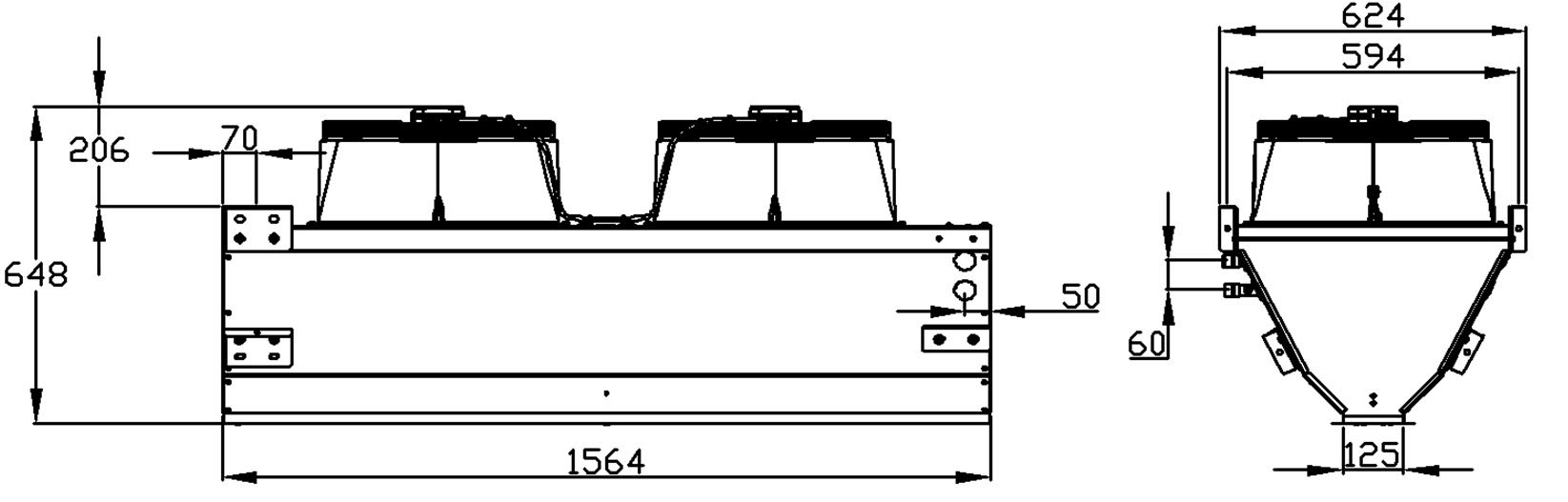

Matmenys

Modelis: ELiS G-W-150 2R 3V
Matmenys

Šiluminės galios lentelės

ELiS G-W-150 2R 3V oro srautas 3 greičiu = 6100 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 110/90°C
77,3
3440
4,8
37,0
73,3
3263
4,3
40,0
69,2
3078
3,9
43,0
65,1
2897
3,4
46,0
61,0
2717
3,1
49,5

0
5
10
15
20
Tw1/Tw2 = 90/70°C
60,1
2654
3,0
29,0
56,3
2483
2,7
32,0
52,2
2306
2,3
35,0
48,1
2124
2,0
38,0
44,1
1944
1,7
41,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
51,5
2263
2,3
24,5
47,5
2090
2,0
28,0
43,6
1918
1,7
31,0
39,5
1737
1,4
34,0
35,4
1555
1,1
37,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
42,7
1869
1,7
20,5
38,7
1696
1,4
23,5
34,7
1522
1,1
26,5
30,6
1341
0,9
29,5
26,4
1155
0,7
32,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
33,6
1467
1,1
16,0
29,6
1290
0,9
19,0
25,4
1107
0,7
22,0
21,0
916
0,5
25,0





0
5
10
15
20
Tw1/Tw2 = 50/40°C
32,9
2868
3,8
16,0
29,0
2522
3,0
19,0
25,0
2176
2,3
22,0
20,9
1823
1,6
25,0
16,8
1460
1,1
28,0
ELiS G-W-150 2R 3V oro srautas 2 greičiu = 3900 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 110/90°C
60,0
2669
3,0
45,0
56,8
2530
2,7
47,5
53,7
2390
2,4
50,5
50,5
2250
2,1
53,0
47,4
2110
1,9
55,5

0
5
10
15
20
Tw1/Tw2 = 90/70°C
46,8
2066
1,9
35,0
43,7
1930
1,7
38,0
40,6
1791
1,5
40,5
37,4
1652
1,3
43,0
34,2
1512
1,1
45,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
40,1
1762
1,4
30,0
37,1
1629
1,3
33,0
33,9
1491
1,1
35,5
30,7
1351
0,9
38,0
27,5
1210
0,7
40,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
33,2
1455
1,0
25,0
30,2
1321
0,9
27,5
27,0
1184
0,7
30,5
23,8
1041
0,6
33,0
20,4
895
0,4
35,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
26,1
1138
0,7
19,5
22,9
997
0,5
22,0
19,5
851
0,4
24,5









0
5
10
15
20
Tw1/Tw2 = 50/40°C
25,5
2224
2,4
19,0
22,5
1958
1,9
22,0
19,4
1690
1,4
24,5
16,2
1413
1,0
27,0
12,9
1127
0,7
29,5
ELiS G-W-150 2R 3V oro srautas 1 greičiu = 2400 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 110/90°C
44,7
1988
1,7
54,5
42,4
1885
1,5
56,5
40,0
1782
1,4
59,0
37,7
1677
1,2
61,0
35,4
1577
1,1
63,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
35,0
1544
1,1
42,5
32,6
1441
1,0
45,0
30,3
1338
0,8
47,0
28,0
1235
0,7
49,0
25,6
1131
0,6
51,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
30,0
1319
0,8
36,5
27,7
1217
0,7
38,5
25,3
1114
0,6
41,0
22,9
1009
0,5
43,0
20,6
904
0,4
45,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
24,8
1088
0,6
30,5
22,5
986
0,5
32,5
20,1
881
0,4
34,5
17,6
773
0,3
36,5





0
5
10
15
20
Tw1/Tw2 = 60/40°C
19,3
843
0,4
23,5
16,8
733
0,3
25,5













0
5
10
15
20
Tw1/Tw2 = 50/40°C
19,1
1660
1,4
23,0
16,8
1460
1,1
25,5
14,4
1258
0,8
27,5
12,0
1049
0,6
29,5
9,5
829
0,4
31,5
  • PT - atiduodama šiluminė galia
  • Tp1 - įtraukiamo oro temperatūra
  • Tp2 - išpučiamo oro temperatūra
  • Tw1 - paduodamo į šilumokaitį vandens temperatūra
  • Tw2 - grįžtančio iš šilumokaičio vandens temperatūra
  • Qw - vandens pratekėjimas per šilumokaitį
  • Δpw - vandens slėgio kritimas šilumokaityje

Jeigu norite paskaičiuoti šilumines galias prie kitų parametrų, tai galite padaryti gamintojo svetainėje.

Pramoninės ELiS G oro užuolaidos yra ypač galingos: pūsdamos didelį oro srautą jos suformuoja efektyvų oro barjerą, kuris apsaugo patalpas nuo lauko oro, smogo, vabzdžių, dulkių, neleidžia susidaryti skersvėjams. Šios galingos oro užuolaidos yra skirtos naudoti pramoniniuose objektuose: montuojamos horizontaliai virš didelių vartų (net iki 7,5 m aukštyje) arba vertikaliai šone vartų. Įrengiant iš abiejų pusių, maksimalus vartų plotis gali siekti 13 m (1 pav.). ELiS G oro užuolaidos sukonstruotos taip, kad būtų galima atskirus modulius sujungti tarpusavyje, tokiu būdu sukuriant reikiamo ilgio oro užsklandą. Galima sujungti neribojamą skaičių modulių tiek horizontaliai, tiek vertikaliai.

Veikimo principas: įtraukiamas oras sušyla karšto vandens šilumokaičio pagalba, tuomet ašiniai ventiliatoriai jį dideliu greičiu išpučia pro reguliuojamas groteles (reguliuojamos ± 10° intervale). Ventiliatoriai atitinka IP54 apsaugos klasę – apsaugoti nuo dulkių ir vandens purslų. Pramoninių ELiS G oro užuolaidų korpusas pagamintas naudojant cinkuotą plieną, kuris yra tvirtas ir pasižymi atsparumu korozijai. Norint sustabdyti vandens cirkuliaciją, pajungiamas vožtuvas su servo pavara. Oro užuolaidos darbą galima valdyti panaudojant magnetinį durų kontaktą arba termostatą.

Papildomos ELiS G užsakymo galimybės:

  1. Galima pasirinkti IP66 ventiliatorius;
  2. Galima užsakyti korpusus, kurie yra papildomai dengti antikoroziniais dažais;
  3. Galima užsakyti nerūdijančio plieno korpusus.

ELiS G W vandenines oro užuolaidas verta rinktis, nes:

  • Skirtos pramonei – galingos oro užuolaidos pučia didelį oro srautą ir sukuria efektyvią oro užsklandą, puikiai tiks montuoti aukštuose ar plačiuose vartuose.
  • Moduliai jungiasi tarpusavyje – sujungus tarpusavyje 1,5 m, 2 m, 2,5 m dydžio modulius, galima išgauti reikiamą dydį įvairaus pločio vartams ir angoms.

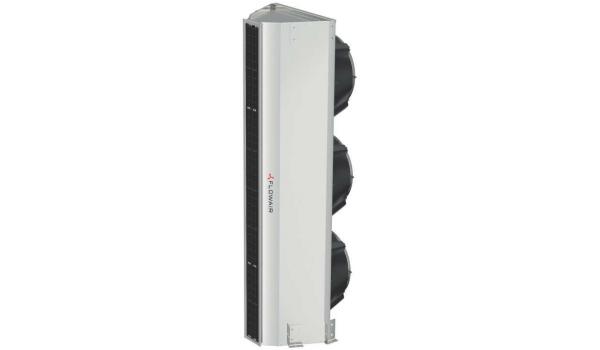

  • Universalios – skirtos montuoti tiek horizontaliai, tiek vertikaliai.
  • Oro užuolaidos yra gaminamos iš aukščiausios kokybės detalių: 3-jų greičių ašiniai ventiliatoriai, kokybiški variniai šilumokaičiai su aliumininėmis plokštelėmis, cinkuoto plieno korpusas.
  • Agresyviai aplinkai – galimybė užsakyti papildomai dengtą korpusą antikorozine danga, taip pat su dulkėmis ir vandeniui atspariais ventiliatoriais IP66.
  • Kokybės garantija – tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
  • Plačios pritaikymo galimybės: remonto depai, dirbtuvės, sandėliai, autoservisai, logistikos centrai, cechai, fabrikai ir kiti pramoniniai pastatai, kuriems reikalingas efektyvus oro barjeras.

ELiS G oro užuolaidų montavimas1 pav.: ELiS G oro užuolaidų montavimas

Susijusios nuorodos

ELiS G 3V pramoninės oro užuolaidos
Instrukcijos 2.1 MB
Atitikties deklaracijos 238 KB
Brošiūros 928 KB
Higienos sertifikatas 850 KB
1x ELiS G 150/200 + TS + DCm pajungimo schema (be RX valdymo signalo skirstytuvo) 2.6 MB
ELiS G-W vandeninių oro užuolaidų jungimo tarpusavyje pavyzdys 178 KB
AutoCAD brėžiniai 16.5 MB
BIM objektai 6.8 MB
TS valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 452 KB
Atitikties deklaracijos 412 KB
T-box valdiklis
Instrukcijos 22.6 MB
Atitikties deklaracijos 2.5 MB
MODBUS protokolas jungimui prie BMS 6.2 MB
T-box Zone valdiklis
Instrukcijos 5.8 MB
Atitikties deklaracijos 643 KB
MODBUS protokolas jungimui prie BMS 1.7 MB
DRV ELiS valdymo modulis 3-jų greičių oro užuolaidoms
Instrukcijos 1.5 MB
RX valdymo signalo skirstytuvas įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 2 MB
Atitikties deklaracijos 410 KB
Modelis: ELiS G-W-150 2R 3V
Valdymo sistemos standartiniams įrenginiams
TS 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
TS
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
RX Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
RX
Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
Valdymo sistemos oro užuolaidoms
DCm Mechaninis durų jungiklis
DCm
Mechaninis durų jungiklis
FLOWAIR valdymo sistema
T-box Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box Zone Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
T-box Zone
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
DRV ELiS Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV ELiS
Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
PT-1000 Temperatūros jutiklis DRV valdymo moduliams, IP65
PT-1000
Temperatūros jutiklis DRV valdymo moduliams, IP65
Vožtuvai
SRQ2d-3/4 Dvieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ2d-3/4
Dvieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ3d-3/4 Trieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ3d-3/4
Trieigis vožtuvas su servo pavara (Belimo), 3/4" pajungimas, 6.5 m³/h kvs, pilnai atsidaro per 18 s, IP20
Antivibracinės vandens pajungimo žarnos su nerūdijančio plieno armuojančiu apipynimu
ZAR 100 3/4 Antivibracinė pajungimo žarna, 100 cm ilgio, 3/4" pajungimas
ZAR 100 3/4
Antivibracinė pajungimo žarna, 100 cm ilgio, 3/4" pajungimas

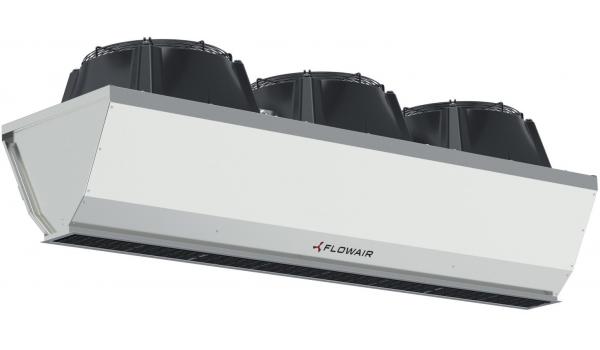

Šioje patalpoje turi būti palaikoma žema oro temperatūra, todėl svarbu, kad čia nepatektų šiltas oras, esantis gretimoje patalpoje. Sprendimas – atskirti dviejų patalpų klimato sąlygas naudojant pramonines ELiS G oro užuolaidas. 3 m aukštyje sumontuota 2 m ilgio ELiS G oro užuolaida trijų galingų ventiliatorių pagalba pučia didelį oro srautą žemyn pro reguliuojamas groteles (reguliuojamos ± 10° intervale) ir sukuria efektyvią nematomą oro užsklandą, neleidžiačią į patalpą patekti šiltam orui.
Įmonė užsiima įvairių tipų aliuminio-stiklo konstrukcijų ir ventiliuojamų fasadų projektavimu, gamyba bei montavimu. Bendrovė investuoja į naujausią gamybinę įrangą, inovatyvias technologijas ir rūpinasi savo darbuotojais. Įmonės sandėlyje yra kilnojami 4,5 m pločio, 4 m aukščio vartai, kurie pakeliami, kai reikia pakrauti produkciją, atvežamos žaliavos ir pan. Įprastai darbinė temperatūra čia siekia 18°C. Atėjus žiemai netoli vartų dirbantys žmonės patirdavo diskomfortą, nes dėl darinėjamų vartų šaltas lauko oras skverbėsi į patalpas, tuo tarpu patalpose esantis oras „bėgdavo“ laukan, susidarydavo skersvėjai, pliūptelėdavo šalto oro gūsiai. Visa tai jausdavosi 20 m atstumu nuo vartų.
Problema buvo pašalinta pasitelkus pramonines oro užuolaidas ELIS G. Horizontaliai 4 m aukštyje įrengtos galingos ELIS G oro užuolaidos pučia didelį oro srautą žemyn ir sukuria efektyvią oro užsklandą: saugo sandėlio patalpas nuo šalto oro gūsių, skersvėjų. Darbuotojai, kurie dirba netoli vartų, jaučiasi daug komfortabiliau, o tai leidžia tinkamai atlikti savo darbą. Pagrindinis horizontalaus montavimo privalumas yra tas, kad virš vartų esančios oro užuolaidos įtraukia palubėje besikaupiantį šiltą orą ir jį išpučia žemyn.
Natūralią duoną ir kitus duonos produktus gaminanti įmonė stengiasi užtikrinti aukščiausią gaminių kokybę. Svarbu yra užkirsti kelią įvairių vabzdžių, dulkių, išmetamųjų dujų ir kitų nešvarumų patekimui į patalpas, kuriose sandėliuojamos žaliavos ar pagaminta produkcija. Šiam tikslui pasiekti į pagalbą pasitelktos pramoninės ELiS G oro užuolaidos. 3 m aukštyje pakabintos ELiS G oro užuolaidos pučia didelį oro srautą ir tokiu būdu sukuria galingą oro užtvarą, kuri apsaugo patalpas nuo nepageidaujamų kenkėjų. Iš viso tarpusavyje sujungti 2 vnt. 1,5 m ilgio moduliai.
Vertikaliai sumontuotų ELiS G oro užuolaidų montavimo pavyzdys sandėlyje.
Pramoninių ELiS G oro užuolaidų montavimo pavyzdžiai įvairiuose objektuose.
