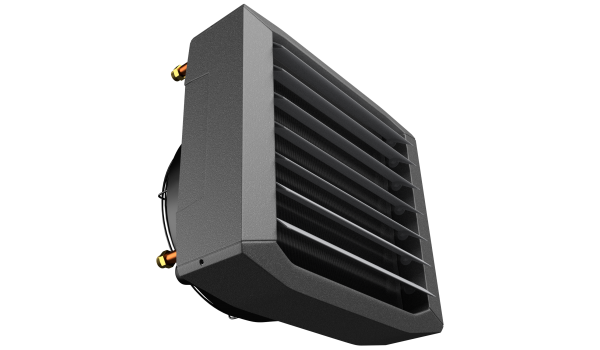

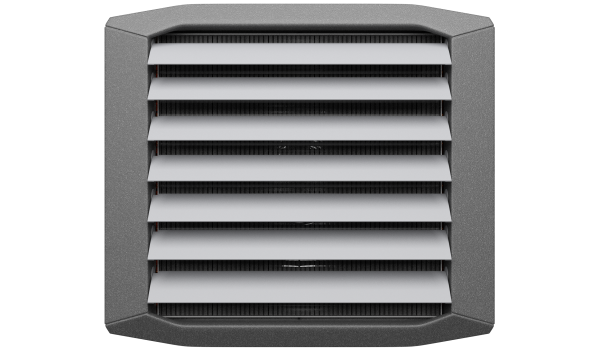

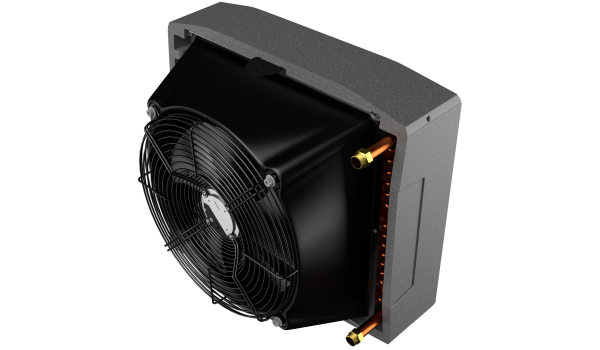

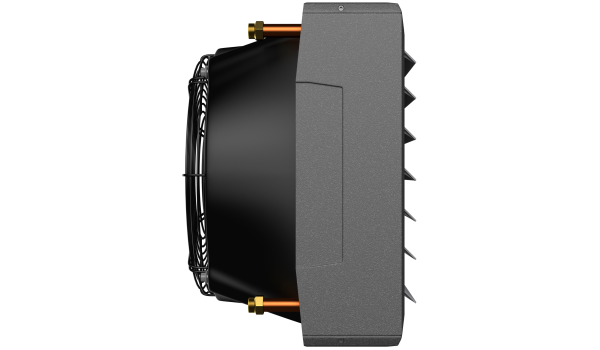

Modelis: LEO S2
Pagrindiniai duomenys
Šildymo galia prie 90/70°C vandens bei 0°C oro temperatūros
kW
20,1
Šildymo galia prie 40/30°C vandens bei 20°C oro temperatūros
kW
2,8
Maks. oro srautas
m³/val.
2000
Ventiliatoriaus duomenys
Maitinimas
V/Hz
230/50
Ventiliatoriaus tipas
3-jų greičių AC
IP / Izoliacijos klasė
54 / F
Ventiliatoriaus duomenys 3-iu (maksimaliu) greičiu
Oro srautas
m³/val.
2000
Oro nupūtimo atstumas (matuojant horizontaliai ties 0.5 m/s greičio riba)
m
14
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.5 m/s greičio riba)
m
5,3
Naudojama galia
W
130
Naudojama srovė
A
0,6
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
56,3
Garso galios lygis pagal EN ISO 3744:2011
dB(A)
71,4
Ventiliatoriaus duomenys 2-u (vidutiniu) greičiu
Oro srautas
m³/val.
1600
Oro nupūtimo atstumas (matuojant horizontaliai ties 0.5 m/s greičio riba)
m
11,0
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.5 m/s greičio riba)
m
4,4
Naudojama galia
W
90
Naudojama srovė
A
0,4
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
50,7
Garso galios lygis pagal EN ISO 3744:2011
dB(A)
65,8
Ventiliatoriaus duomenys 1-u (minimaliu) greičiu
Oro srautas
m³/val.
1250
Oro nupūtimo atstumas (matuojant horizontaliai ties 0.5 m/s greičio riba)
m
8,5
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.5 m/s greičio riba)
m
3,5
Naudojama galia
W
70
Naudojama srovė
A
0,3
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
43,9
Garso galios lygis pagal EN ISO 3744:2011
dB(A)
59,0
Instaliacijos duomenys
Maks. darbinė aplinkos temperatūra
°C
60
Maks. paduodamo vandens temperatūra
°C
120
Maks. darbinis slėgis
MPa
1,6

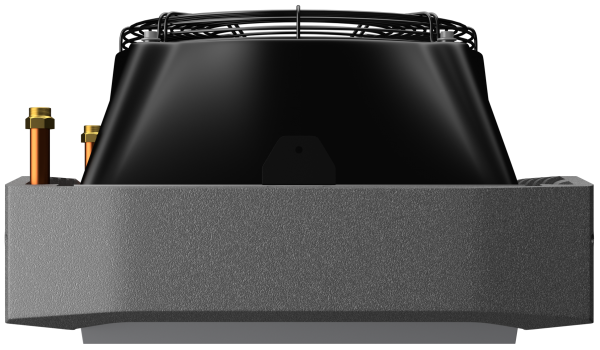

Vandens pajungimas
Ø "
½
Kiti duomenys
Šilumokaitis
Varinis su aliumininėmis plokštelėmis, dviejų eilių
Korpusas
EPP - polipropileno putplastis
Spalva
Pilka / grafito (ral 9007)
Matmenys
Plotis
mm
550
Gylis
mm
345
Aukštis
mm
480
Svoris
kg
10,4
Svoris pripildžius vandeniu
kg
11,6

Matmenys

Modelis: LEO S2
Matmenys

Šiluminės galios lentelės

LEO S2 oro srautas 3 greičiu = 2000 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
26,5
788
10,7
39,0
25,2
750
9,8
42,0
24,0
713
8,9
45,0
22,7
676
8,1
48,0
21,5
639
7,3
51,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
20,1
889
14,2
30,0
18,9
832
12,6
33,0
17,6
776
11,1
36,0
16,3
719
9,7
39,0
15,0
663
8,4
42,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
17,3
760
11,0
25,5
16,0
703
9,6
28,5
14,7
646
8,2
31,5
13,4
589
7,0
34,5
12,1
532
5,8
37,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
14,4
631
8,2
21,5
13,1
574
6,9
24,5
11,8
517
5,7
27,5
10,5
459
4,6
30,5
9,2
401
3,6
33,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
11,5
502
5,6
17,0
10,2
445
4,5
20,0
8,9
386
3,6
23,0
7,5
328
2,7
26,0
6,1
267
1,9
29,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
8,3
719
11,4
12,5
7,0
604
8,4
15,5
5,6
488
5,8
18,5
4,3
370
3,5
21,0
2,8
246
1,7
24,0
LEO S2 oro srautas 2 greičiu = 1600 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
23,3
692
8,4
43,0
22,2
659
7,7
46,0
21,1
627
7,1
48,5
20,0
594
6,4
51,5
18,9
562
5,8
54,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
17,7
781
11,2
32,5
16,6
731
10,0
35,5
15,5
682
8,8
38,5
14,3
632
7,7
41,0
13,2
583
6,6
44,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
15,2
667
8,7
28,0
14,1
618
7,6
31,0
12,9
568
6,5
34,0
11,8
518
5,5
36,5
10,6
468
4,6
39,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
12,7
554
6,5
23,5
11,5
504
5,5
26,5
10,4
454
4,5
29,0
9,2
404
3,7
32,0
8,1
353
2,9
34,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
10,1
441
4,5
18,5
9,0
391
3,6
21,5
7,8
340
2,8
24,5
6,6
288
2,1
27,0
5,4
235
1,5
30,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
7,3
632
9,1
13,5
6,1
531
6,7
16,5
5,0
429
4,6
19,0
3,7
324
2,8
22,0
2,5
214
1,4
24,5
LEO S2 oro srautas 1 greičiu = 1250 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
20,1
597
6,5
47,5
19,1
569
5,9
50,0
18,2
541
5,4
52,5
17,2
513
4,9
55,5
16,3
485
4,4
58,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
15,3
673
8,6
36,0
14,3
630
7,6
38,5
13,3
588
6,7
41,5
12,4
545
5,9
44,0
11,4
502
5,1
46,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
13,1
575
6,7
31,0
12,1
533
5,8
33,5
11,1
490
5,0
36,0
10,2
447
4,3
39,0
9,2
404
3,5
41,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
10,9
478
5,0
26,0
9,9
435
4,2
28,5
9,0
392
3,5
31,0
8,0
348
2,8
33,5
7,0
304
2,2
36,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
8,7
380
3,5
20,5
7,7
337
2,8
23,5
6,7
293
2,2
26,0
5,7
248
1,6
28,5
4,6
202
1,1
31,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
6,3
544
7,0
15,0
5,3
457
5,1
17,5
4,3
369
3,5
20,0
3,2
279
2,2
22,5
2,1
182
1,0
25,0
  • PT - atiduodama šiluminė galia
  • Tp1 - įtraukiamo oro temperatūra
  • Tp2 - išpučiamo oro temperatūra
  • Tw1 - paduodamo į šilumokaitį vandens temperatūra
  • Tw2 - grįžtančio iš šilumokaičio vandens temperatūra
  • Qw - vandens pratekėjimas per šilumokaitį
  • Δpw - vandens slėgio kritimas šilumokaityje

Jeigu norite paskaičiuoti šilumines galias prie kitų parametrų, tai galite padaryti gamintojo svetainėje.

Pasitelkdama naujausias technologijas ir sprendimus FLOWAIR sugebėjo sumažinti LEO vandeninių oro šildytuvų gamybos sąnaudas bei svorį nesuprastinant jų kokybės. Naujasis LEO vandeninių kaloriferių korpusas padarytas iš EPP (polipropileno putplasčio) medžiagos. Tai yra labai elastinga, lengva ir tvirta medžiaga – dėl dinaminių ir statinių krūvių nelinksta ir nelūžta (pvz.: numetus ar sudavus smūgį). Be viso to, ši medžiaga yra atspari chemikalams, labai gerai valosi, sugeria šilumą, garsą ir virpesius. Naujiems oro šildytuvams – nauji, patobulinti montavimo laikikliai (kronšteinai). Juos galima sukioti į abi puses 170° kampu, todėl įrenginį pakreipti reikiama linkme bus dar lengviau. LEO vandeniniai kaloriferiai dėl išvaizdaus korpuso ir unikalaus dizaino atitinka aukštus estetinius reikalavimus ir atlieka tas pačias funkcijas už dar palankesnę kainą.

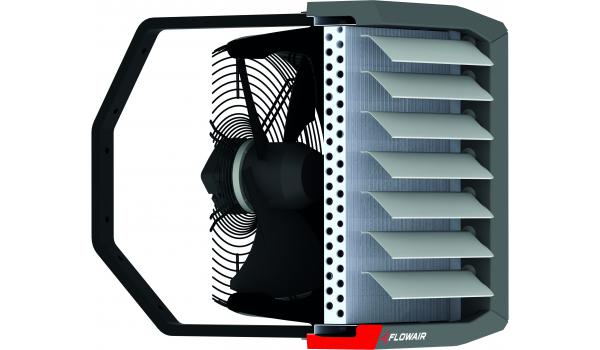

LEO vandeniniai oro šildytuvai - kaloriferiai yra skirti pramoninių, komercinių ir kitų didelių patalpų šildymui. LEO kaloriferiai susideda iš ventiliatoriaus ir šilumokaičio, prie kurio jungiasi karštas vanduo. Karštas vanduo sušildo šilumokaitį, ventiliatorius tolygiai nupučia šilumą į patalpas (1 pav.). Vanduo gali būti paduodamas iš: kieto kuro katilo, dujinio vandens šildytuvo, granulinio katilo, gali būti tiekiamas iš miesto tinklų ar kitos šildymo įrangos.

Pagrindinis kaloriferių privalumas yra jų gebėjimas greitai ir tolygiai sušildyti patalpas. Toks šildymo būdas nėra inertiškas, šiluma juntama vos prietaisams pradėjus veikti. Su programuojamu valdikliu galima ženkliai sutaupyti energijos, neprarandant šilumos komforto.

LEO kaloriferius galima sujungti su oro maišymo kamera LEO KM ir tokiu būdu sukurti paprastą ir efektyvią mechaninę vėdinimo sistemą.

Panaudojus DRV valdymo modulį, įrenginius galima valdyti per BMS.

Pagal specialų užsakymą LEO kaloriferius galima rinktis su nerūdijančio plieno korpusu - LEO HD versiją. Taip pat LEO kaloriferius galima užsakyti su taupiais EC arba IP66 ventiliatoriais.

Pasirinkę LEO vandeninius oro šildytuvus su EPP korpusu, gausite tą pačią – aukštą kokybę už dar geresnę kainą!

LEO vandeninius kaloriferius su EPP korpusu verta rinktis, nes:

  • Šildytuvai yra sukurti ir pagaminti kompanijos FLOWAIR. Ši kompanija specializuojasi tokių šildytuvų gamyboje ir yra numeris vienas konkurencingoje Lenkijos rinkoje!
  • Kokybės garantija – tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
  • Patvirtinti techniniai parametrai. FLOWAIR garantuoja, kad visus vandeninių kaloriferių LEO techninius parametrus patvirtino nepriklausoma, akredituota, tarptautinė bandymų laboratorija.
  • EPP korpusas. Polipropileno putplasčio (EPP) korpusas yra tvirtas ir elastingas, dėl jo sumažėja įrenginio svoris. Jis yra atsparus chemikalams, labai gerai valosi, sugeria šilumą, garsą ir virpesius.

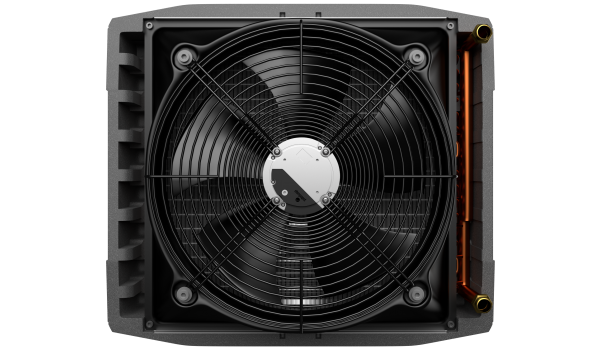

  • 3-jų greičių ašinis ventiliatorius - užtikrina paprastą ir efektyvų įrenginio valdymą.
  • Modernus, patrauklus dizainas - įvertins kiekvienas patalpų savininkas!
  • Mažas svoris. LEO kaloriferiai pasižymi mažu svoriu, todėl tvirtos nešančios konstrukcijos nėra būtinos. Šildytuvo sumontavimui pakanka vieno žmogaus.
  • Tinka patalpų vėsinimui ir vėdinimui. Naudojant šaltą vandenį galima pakeisti LEO paskirtį iš šildymo į vėsinimą. Norint tiekti iš lauko šviežią orą, papildomai reikia prijungti recirkuliacinę kamerą.
  • Galimybė užsakyti su nerūdijančio plieno korpusu (LEO HD versiją).
  • Galimybė pasirinkti EC arba IP66 ventiliatorių. Tyliai veikiantys EC ventiliatoriai užtikrins mažesnes energijos sąnaudas. IP66 ventiliatoriai pasižymi atsparumu dulkėms ir didelei drėgmei, todėl yra ypač tinkami naudoti drėgnose ar dulkėtose patalpose.
  • Plačios pritaikymo galimybės: pramoniniai pastatai, dirbtuvės, automobilių salonai ir plovyklos, autoservisai, sandėliai, paviljonai, sporto salės, parodų ir susirinkimų salės, prekybos centrai, bažnyčios, logistikos centrai ir kiti objektai.
  • GARANTIJA 3 METAI.

LEO vandeninių kaloriferių šilumos sklidimas1 pav.: LEO vandeninių kaloriferių šilumos sklidimas

Susijusios nuorodos

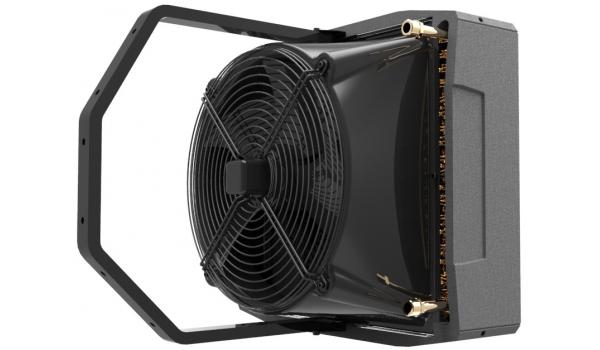

Sukiojamas montavimo laikiklis leidžia lengvai sumontuoti šildytuvą ir sukioti į abi puses 170° kampu.

Komplektacijoje yra tvirtinimo kabliukai, skirti montavimui prie lubų naudojant smeiges.

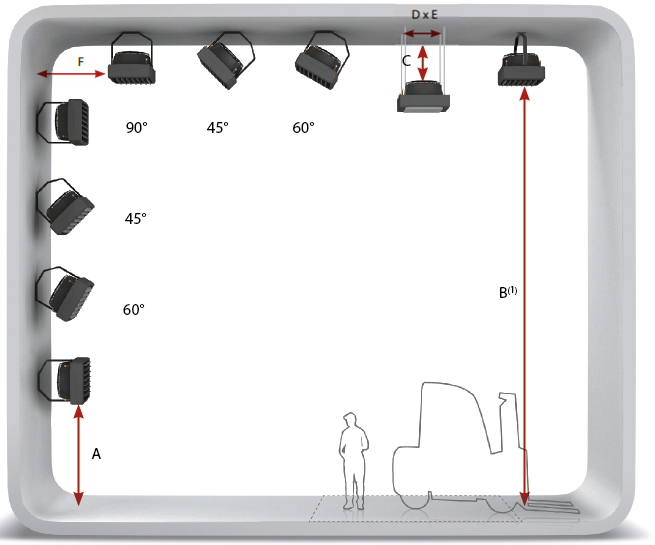

LEO montavimas

Rekomenduojami montavimo atstumai [m]

A B C D E F
S1 <3 2,5-7,0 >0,3 0,415 0,415 >0,5
S2 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
S3 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
L1 2,5-8 2,5-9,5 >0,3 0,515 0,515 >0,5
L2 2,5-8 2,5-8,5 >0,3 0,515 0,515 >0,5
L3 2,5-8 2,5-8,0 >0,3 0,515 0,515 >0,5
XL2 2,5-8 2,5-9,5 >0,3 0,66 0,58 >0,5
XL3 2,5-8 2,5-9,0 >0,3 0,66 0,58 >0,5



Oro išpūtimo antgaliai

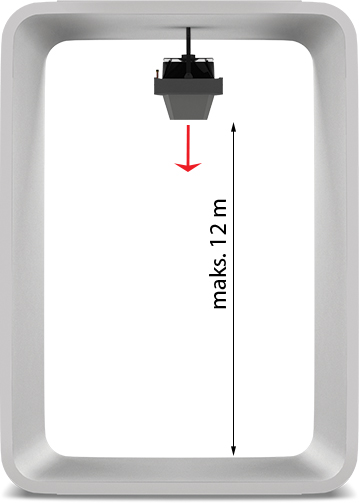

FB difuzoriaus montavimasFB difuzorius

KONFUZORIUS

Skirtas oro šildytuvams: LEO L1 | L2 | L3 | XL2 | XL3

Medžiaga: milteliniu būdu dažytas plienas, RAL 9007

Svoris: LEO L: 2,8 kg; LEO XL: 4,8 kg

Konfuzorius padidina oro srauto greitį. Tai reiškia greitesnį oro pasiskirstymą žemesnėse patalpos zonose.

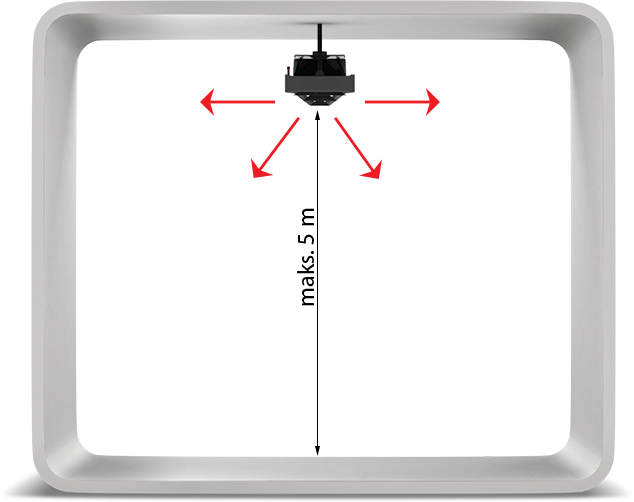

FB 4 krypčių išpūtimo grotelių montavimas4 krypčių išpūtimo grotelės4-ių KRYPČIŲ ORO PASKIRSTYMO GROTELĖS

Skirtos oro šildytuvams: LEO L1 | L2 | L3 | XL2 | XL3

Medžiaga: milteliniu būdu dažytas plienas, RAL 9007

Svoris: LEO L: 3,8 kg; LEO XL: 6,2 kg

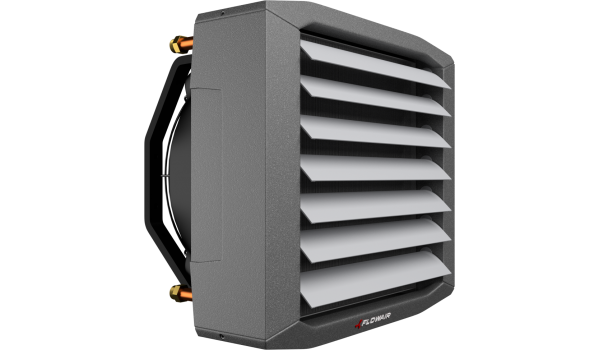

Oro išpūtimo grotelės pagerina oro pasiskirstymą. Tai puikus sprendimas patalpoms su žemomis lubomis, kur šildytuvai yra sumontuoti prie lubų.

  LEO kaloriferis LEO EC kaloriferis
  TS valdiklis
TS		 HMI valdiklis
HMI		 T-box valdiklis
T-box
Valdymo galimybės
Rankinis 3-jų greičių oro srauto reguliavimas + +
Automatinis 3-jų greičių oro srauto reguliavimas   +
Automatinis bepakopis (moduliuojamas) oro srauto reguliavimas     +

Režimai
Šildymas/šaldymas/ventiliacija + + +
Nepertraukiamas arba termostatinis veikimas + + +
Savaitinis programavimas   + +
BMS   + +
Apsauga nuo užšalimo   + +
Suderinamumas su FLOWAIR sistema     +

Maks. sujungtų įrenginių skaičius LEO S1/S2/S3 LEO L1/L2/L3 LEO XL2/XL3 LEO S1/S2/S3 LEO L1/L2/L3 LEO XL2/XL3 LEO S1/S2/S3/L1/L2/L3/XL2/XL3
Per valdiklį 7 3 2 5 2 1 31
Su 1 papildomu RX skirstytuvu 12 6 3 12 6 3 n/a
Su 2 papildomais RX skirstytuvais 24 12 6 24 12 6 n/a
Su 3 papildomais RX skirstytuvais 36 18 9 36 18 9 n/a

Valdiklio tipas
T-box – išmanusis valdiklis su liečiamu ekranu     +
HMI – programuojamas valdiklis   +
TS – 3-pakopų ventiliatoriaus greičio reguliatorius su termostatu +

Ventiliatoriaus tipas
AC – ventiliatorius su 3-greičių varikliu + +
EC – ventiliatorius su moduliuojamu varikliu; energijos taupymas iki 50%     +

TS valdiklis – LEO modeliuiTS + LEO FB EPP 3V

Tai paprasčiausia valdymo sistema 3-jų greičių ventiliatoriams. Vandeninis kaloriferis yra valdomas 3-jų pakopų ventiliatoriaus greičio reguliatoriumi su termostatu, kuris leidžia:

  • rankiniu būdu reguliuoti ventiliatoriaus greitį (3 greičiai);
  • keisti šildytuvo režimą į šildymo, ventiliacijos arba šaldymo (HEAT/FAN/COOL);
  • pasirinkti nepertraukiamą veikimą (ventiliatorius ir toliau veikia pasiekus nustatytą temperatūrą) arba termostatinį veikimą (ventiliatorius išsijungia pasiekus nustatytą temperatūrą).

ĮRENGINIŲ PAJUNGIMAS

Vienas TS valdiklis leidžia valdyti iki 7 vnt. LEO S1/S2/S3 šildytuvų, iki 3 vnt. LEO L1/L2/L3 šildytuvų arba iki 2 vnt. LEO XL2/XL3 šildytuvų. Didesniam kiekiui valdyti galima panaudoti RX signalo skirstytuvą.

PAJUNGIMO SCHEMOS

LEO

TS LEO LT

LEO - pajungimo schema su RX signalo skirstytuvu

TS RX LEO LT

HMI valdiklis – LEO modeliuiHMI + LEO FB EPP 3V

HMI programuojamas valdiklis - tai pažengusi valdymo sistema 3-jų greičių ventiliatoriams, kuri suteikia šias galimybes:

  • automatinis arba rankinis ventiliatoriaus greičio valdymas (3 greičiai);
  • trys veikimo režimai: šildymas, ventiliacija ir šaldymas (HEAT/FAN/COOL);
  • nepertraukiamas veikimas (ventiliatorius ir toliau veikia pasiekus nustatytą temperatūrą) arba termostatinis veikimas (ventiliatorius išsijungia pasiekus nustatytą temperatūrą);
  • apsauga nuo užšalimo – kai patalpoje temperatūra yra per žema, šildytuvai įsijungia automatiškai;
  • savaitinis programavimas.

ĮRENGINIŲ PAJUNGIMAS

Vienas HMI valdiklis leidžia valdyti iki 5 vnt. LEO S1/S2/S3 šildytuvų, iki 2 vnt. LEO L1/L2/L3 šildytuvų arba 1 vnt. XL2/XL3 šildytuvo. Didesniam kiekiui valdyti galima panaudoti RX signalo skirstytuvą.

HMI valdiklis gali būti pajungtas prie BMS valdymo sistemos. Šis sprendimas leidžia valdyti visus įrenginius, kurie gali būti sujungti su HMI valdikliu.

PAJUNGIMO SCHEMOS

LEO

HMI LEO LT

LEO – pajungimo schema su RX signalo skirstytuvu

HMI RX LEO LT

T-box valdiklis – LEO EC modeliuiT-box + LEO FB EPP-M

Tai išmanioji valdymo sistema, skirta tyliai veikiantiems EC ventiliatoriams. LEO EC kaloriferiai naudoja energiją taupančius ventiliatorius su EC varikliais, kurie T-box valdiklio pagalba yra automatiškai moduliuojami nuo 0 iki 100% ir taip sumažina energijos sąnaudas net iki 50%. Artėjant prie nustatytos temperatūros T-box valdymo pultas automatiškai mažins ventiliatoriaus greitį ir palaikys nustatytą temperatūrą. Didesnis komfortas, nes palaikoma tolygi temperatūra.

T-box funkcijos:

  • bepakopis ventiliatoriaus greičio reguliavimas – moduliuojamas nuo 0 iki 100%;
  • trys veikimo režimai: šildymas, ventiliacija ir šaldymas (HEAT/FAN/COOL);
  • nepertraukiamas veikimas (ventiliatorius ir toliau veikia pasiekus nustatytą temperatūrą) arba termostatinis veikimas (ventiliatorius išsijungia pasiekus nustatytą temperatūrą);
  • apsauga nuo užšalimo – kai patalpoje temperatūra yra per žema, šildytuvai įsijungia automatiškai;
  • savaitinis programavimas;
  • suderinamas su FLOWAIR SISTEMA.

ĮRENGINIŲ PAJUNGIMAS

Vienu T-box valdikliu galima valdyti iki 31 FLOWAIR SISTEMOS įrenginių: LEO EC kaloriferius, ELiS A, B, DUO oro užuolaidas, OXeN rekuperatorius. LEO kaloriferiams, ELiS T, G oro užuolaidoms, LEO D destratifikatoriams papildomai reikalingas DRV valdymo modulis.

T-box valdiklis arba DRV valdymo modulis gali būti pajungtas prie BMS.

PAJUNGIMO SCHEMA

LEO EC

T box LEO EC LT

LEO vandeniniai kaloriferiai
Instrukcijos 2.3 MB
Atitikties deklaracijos 712 KB
Brošiūros 10.9 MB
Katalogas 7.6 MB
AutoCAD brėžiniai 3.5 MB
BIM objektai 6.2 MB
TS valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 452 KB
Atitikties deklaracijos 412 KB
HMI programuojamas valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 694 KB
Atitikties deklaracijos 1.5 MB
MODBUS protokolas jungimui prie BMS 148 KB
T-box valdiklis
Instrukcijos 22.6 MB
Atitikties deklaracijos 2.5 MB
MODBUS protokolas jungimui prie BMS 1.9 MB
T-box Zone valdiklis
Instrukcijos 5.8 MB
Atitikties deklaracijos 643 KB
MODBUS protokolas jungimui prie BMS 1.7 MB
DRV V valdymo modulis 3-jų greičių vandeniniams kaloriferiams
Instrukcijos 348 KB
RX valdymo signalo skirstytuvas įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 2 MB
Atitikties deklaracijos 410 KB
Modelis: LEO S2
LEO KM
LEO KM S Skirta naudoti su LEO FB EPP 10/20/30, LEO S vandeniniais kaloriferiais, GARANTIJA 2 metai
LEO KM S
Skirta naudoti su LEO FB EPP 10/20/30, LEO S vandeniniais kaloriferiais, GARANTIJA 2 metai
Valdymo sistemos standartiniams įrenginiams
TS 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
TS
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
HMI 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu bei programuojamu savaitės kalendoriumi
HMI
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu bei programuojamu savaitės kalendoriumi
NTC Išorinis temperatūros jutiklis HMI valdikliams, IP65
NTC
Išorinis temperatūros jutiklis HMI valdikliams, IP65
RX Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
RX
Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
FLOWAIR valdymo sistema
T-box Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box Zone Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
T-box Zone
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
DRV V Valdymo modulis LEO S/L/XL, LEO INOX įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, komplektuojamas su PT-1000 temperatūros jutikliu, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV V
Valdymo modulis LEO S/L/XL, LEO INOX įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, komplektuojamas su PT-1000 temperatūros jutikliu, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV V OLD Valdymo modulis LEO S/L/XL, LEO INOX įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV V OLD
Valdymo modulis LEO S/L/XL, LEO INOX įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
PT-1000 Temperatūros jutiklis DRV valdymo moduliams, IP65
PT-1000
Temperatūros jutiklis DRV valdymo moduliams, IP65
Vožtuvai
SRQ2d-1/2 Dvieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.0 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ2d-1/2
Dvieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.0 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRS2d H Dvieigis vožtuvas su servo pavara (Honeywell), 1/2" pajungimas, 3.5 m³/h kvs, pilnai atsidaro per 150 s, IP44
SRS2d H
Dvieigis vožtuvas su servo pavara (Honeywell), 1/2" pajungimas, 3.5 m³/h kvs, pilnai atsidaro per 150 s, IP44
SRS2d S Dvieigis vožtuvas su servo pavara (Siemens), 1/2" pajungimas, 2 m³/h kvs, pilnai atsidaro per 10 s, IP30
SRS2d S
Dvieigis vožtuvas su servo pavara (Siemens), 1/2" pajungimas, 2 m³/h kvs, pilnai atsidaro per 10 s, IP30
SRQ3d-1/2 Trieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.4 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ3d-1/2
Trieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.4 m³/h kvs, pilnai atsidaro per 18 s, IP20
Antivibracinės vandens pajungimo žarnos su nerūdijančio plieno armuojančiu apipynimu
ZAR 100 1/2 Ø14 Antivibracinė pajungimo žarna, 100 cm ilgio, 1/2" pajungimas, Ø14 mm diametro
ZAR 100 1/2 Ø14
Antivibracinė pajungimo žarna, 100 cm ilgio, 1/2" pajungimas, Ø14 mm diametro
2500 m² ploto naujos statybos pastate su gera šilumine izoliacija atliekami įvairūs medienos apdirbimo darbai: rastų, lentų pjovimas, obliavimas, džiovinimas, klijavimas ir kiti darbai. Kadangi nuolat lieka medienos atliekų, kurios nepanaudojamos gamyboje, įmonė panoro įsirengti kieto kuro katilą ir šildytis karšto vandens pagalba. Svarbu, kad būtų palaikoma optimali patalpos temperatūra žmogui, t.y. 21°C. Taigi visumoje buvo ieškomas pigus ir efektyvus šildymo būdas karštu vandeniu.
Pasiūlyti moduliaciniai LEO vandeniniai oro šildytuvai. Iš viso 2,5 m aukštyje sumontuoti 17 vnt. moduliacinių LEO kaloriferių greitai ir tolygiai prišildo visą patalpos plotą. Moduliuojamas ventiliatorius gali dirbti nuo 0 iki 100% pajėgumu. Skaitmeninis valdymo pultas leidžia nustatyti pageidaujamą patalpos temperatūrą ir reguliuoti ventiliatoriaus greitį (0-100%). Šiuo atveju skaitmeninis valdymo pultas, artėjant prie 21°C temperatūros, automatiškai mažina ventiliatoriaus greitį ir tik palaiko pageidaujamą 21°C temperatūrą. Kaloriferiuose naudojami vokiški EBM ventiliatoriai nesukelia triukšmo, o jų EC tipo varikliai užtikrina mažesnes elektros energijos sąnaudas.
LEO kaloriferiai sumontuoti sporto salėje.
LEO vandeninių oro šildytuvų su polipropileno putplasčio korpusu montavimo pavyzdys parduotuvėje.
LEO vandeninių kaloriferių montavimo pavyzdys sandėlyje. Prie kaloriferių pajungti konfuzoriai padidina oro srauto greitį. Tai sąlygoja greitesnį oro pasiskirstymą žemesnėse patalpos zonose.
LEO vandeniniai kaloriferiai sumontuoti skalbykloje.
LEO vandeninių kaloriferių montavimo pavyzdys autoservise.
LEO vandeninių oro šildytuvų su polipropileno putplasčio korpusu montavimo pavyzdžiai įvairiuose objektuose.
LEO vandeninių kaloriferių su recirkuliacine kamera montavimo pavyzdžiai įvairiuose objektuose.
Vandeninis kaloriferis LEO FB su recirkuliacine kamera LEO KM | FLOWAIR SISTEMA
Šildymo - vėdinimo sistemos kūrimas | FLOWAIR SISTEMA
BMS valdymas | FLOWAIR SISTEMA
