Difuzorius - AW-3 | Saw-pol

Pasirinkite produkto modelį:

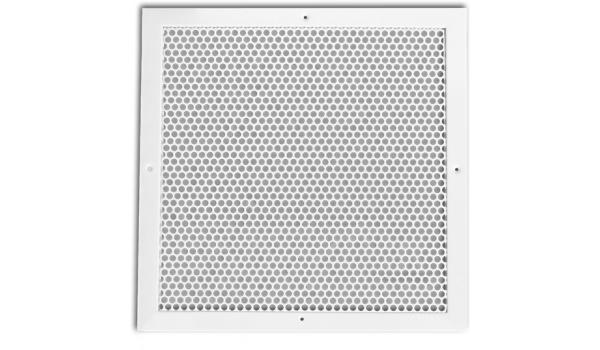

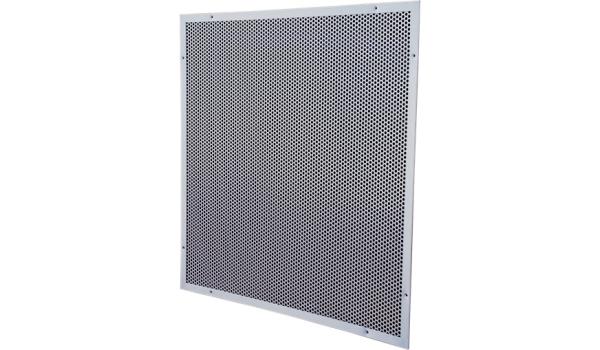

Difuzorius, lubinis, skirtas oro ištraukimui, kvadrato formos, pagamintas iš milteliniu būdu dažyto plieno, RAL9016 spalva, išoriniai matmenys 357x357 mm, oro tekėjimo angos matmenys 307x307 mm, efektyvus plotas 0.055 m²
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
AW - lubinis, skirtas oro ištraukimui, kvadrato formos, pagamintas iš milteliniu būdu dažyto plieno, RAL9016 spalva
AW-0 Išoriniai matmenys 190x190 mm, oro tekėjimo angos matmenys 140x140 mm, efektyvus plotas 0.011 m²
AW-0
Išoriniai matmenys 190x190 mm, oro tekėjimo angos matmenys 140x140 mm, efektyvus plotas 0.011 m²
AW-1 Išoriniai matmenys 245x245 mm, oro tekėjimo angos matmenys 195x195 mm, efektyvus plotas 0.022 m²
AW-1
Išoriniai matmenys 245x245 mm, oro tekėjimo angos matmenys 195x195 mm, efektyvus plotas 0.022 m²
AW-2 Išoriniai matmenys 301x301 mm, oro tekėjimo angos matmenys 251x251 mm, efektyvus plotas 0.037 m²
AW-2
Išoriniai matmenys 301x301 mm, oro tekėjimo angos matmenys 251x251 mm, efektyvus plotas 0.037 m²
AW-3 Išoriniai matmenys 357x357 mm, oro tekėjimo angos matmenys 307x307 mm, efektyvus plotas 0.055 m²
AW-3
Išoriniai matmenys 357x357 mm, oro tekėjimo angos matmenys 307x307 mm, efektyvus plotas 0.055 m²
AW-4 Išoriniai matmenys 412x412 mm, oro tekėjimo angos matmenys 362x362 mm, efektyvus plotas 0.076 m²
AW-4
Išoriniai matmenys 412x412 mm, oro tekėjimo angos matmenys 362x362 mm, efektyvus plotas 0.076 m²
AW-5 Išoriniai matmenys 469x469 mm, oro tekėjimo angos matmenys 419x419 mm, efektyvus plotas 0.102 m²
AW-5
Išoriniai matmenys 469x469 mm, oro tekėjimo angos matmenys 419x419 mm, efektyvus plotas 0.102 m²
AW-6 Išoriniai matmenys 498x498 mm, oro tekėjimo angos matmenys 448x448 mm, efektyvus plotas 0.116 m²
AW-6
Išoriniai matmenys 498x498 mm, oro tekėjimo angos matmenys 448x448 mm, efektyvus plotas 0.116 m²
AW-7 Išoriniai matmenys 595x595 mm, oro tekėjimo angos matmenys 545x545 mm, efektyvus plotas 0.172 m²
AW-7
Išoriniai matmenys 595x595 mm, oro tekėjimo angos matmenys 545x545 mm, efektyvus plotas 0.172 m²
AW-8 Išoriniai matmenys 623x623 mm, oro tekėjimo angos matmenys 573x573 mm, efektyvus plotas 0.190 m²
AW-8
Išoriniai matmenys 623x623 mm, oro tekėjimo angos matmenys 573x573 mm, efektyvus plotas 0.190 m²

Difuzoriaus parinkimo nomograma

Slėgio kritimas ir akustinė galia AW

AW nomograma

Žymėjimas:

Q [m3/h] - oro srautas

Lwa [db(A)] - akustinė galia

Δp [Pa] - slėgio kritimas

Vef [m/s] - efektyvus greitis

Difuzoriaus parinkimo pavyzdys

AW pavyzdys

Pavyzdys:
Dydis AW: 412x412
Aef=0.076 [m2]
Difuzoriaus efektyvumas Q=500 m3/h

Skaityti grafiką:
Akustinė galia Lwa=23dB
Slėgio kritimas Δp<10 Pa
Efektyvus greitis Vef=1.9m/s

Modelis: AW-3
Pagrindiniai duomenys
Efektyvus plotas
m²
0.055

Matmenys

Modelis: AW-3
Matmenys

AW montavimas

Surinkimas nematomas pakabinamų lubų konstrukcijoje - anemostato plokštė 595x595 - anemostatas be montavimo skylių plokštėje

Surinkimas matomas naudojant varžtus, montavimo skylės anemostato priekinėje plokštėje

Lubiniai difuzoriai skirti gravitacinio vėdinimo, mažo ir vidutinio slėgio vėdinimo ir oro kondicionavimo sistemoms, ypač oro ištraukimui. Jie montuojami ant stačiakampių ventiliacijos ortakių, pajungimo dėžių ir pakabinamose lubose. Oro srautas yra reguliuojamas sklende su priešinga kryptimi veikiančiomis mentėmis GP, įstatyta tiesiai už anemostato arba vienasparne sklende P - ant pajungimo dėžės vamzdinės jungties.

Anemostato - difuzoriaus higienos pažymėjimas HK/K/0522/01/2016

Medžiagos ir kokybė

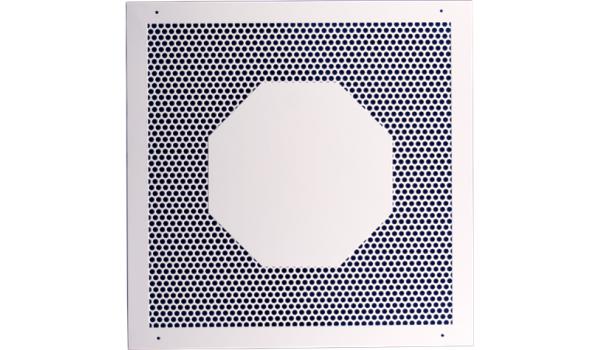

Anemostatai pagaminti iš cinkuoto lakštinio plieno, apdoroto baltos spalvos 9016 milteline danga. Pagal kliento pageidavimą gali būti padengti bet kuria RAL paletės spalvos danga, o taip pat pagaminti iš nerūdijančio plieno ar aliuminio. Difuzorius gali būti pagaminamas su skirtingų dydžių ertmėmis ir be anemostatą juosiančio rėmo.

AW oro ištraukimo anemostatas - difuzorius
Atitikties deklaracijos 858 KB
Katalogas 241 KB
Higienos sertifikatas 1.1 MB
