KondensatoriaiDifuzorius - ANP/498x357/4-way | Saw-pol
Pasirinkite produkto modelį:

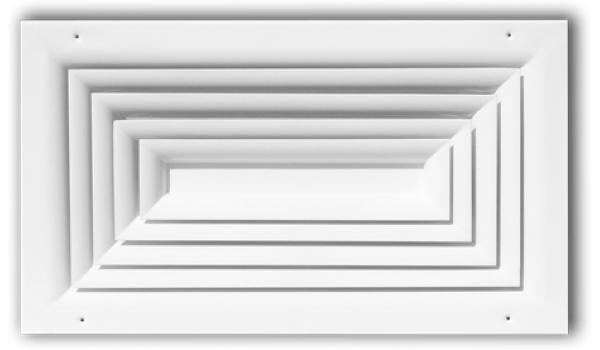

Difuzorius, lubinis, stačiakampio formos, pagamintas iš milteliniu būdu dažyto plieno, RAL9016 spalva, išoriniai matmenys 498x357 mm, oro tekėjimo angos matmenys 378x237 mm, 4 krypčių oro tekėjimas, efektyvus plotas 0.051 m²
Gamintojas:
Susidomėjote šia preke? Susisiekite su mumis:
+370 601 74426
Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą
+370 606 11865
Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Arvydas Palivonas
LT, RU, EN+370 601 74426
Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą
Andrius Lekarevičius
LT, RU, EN+370 606 11865
Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
- Modelių specifikacijos
- Parinkimas
- Techniniai duomenys
- Montavimas
- Aprašymas
- Dokumentacija
- Atsisiųsti PDF
Paspauskite modelį: pateikiama techninė informacija, priedai
| ANP - lubinis, stačiakampio formos, pagamintas iš milteliniu būdu dažyto plieno, RAL9016 spalva |
|---|
Difuzoriaus parinkimo nomograma
Oro srauto priklausomumas nuo slėgio kritimo, įskaitant oro srauto diapazoną, oro greitį ir akustinę galią
Žymėjimas:
Q [m3/h] - oro srautas
L0,25 [m] nuotolis kada oro srautas turi greitį v<0,25m/s
v [m/s] - efektyvus oro ištraukimo greitis
[dB] - garso lygis
Δp [Pa] - slėgio kritimas
Aef [m2] - difuzoriaus efektyvus plotas
Difuzoriaus parinkimo pavyzdys
Žymėjimas:
Q [m3/h] - oro srautas
L0,25 [m] nuotolis kada oro srautas turi greitį v<0,25m/s
v [m/s] - efektyvus oro ištraukimo greitis
[dB] - garso lygis
Δp [Pa] - slėgio kritimas
Aef [m2] - difuzoriaus efektyvus plotas
Pavyzdys:
Duotas oro srautas: 400 m3/h
Oro srauto diapazonas: 3,6m.
Skaityti grafiką:
Efektyvus anemostato plotas: 0.033 m2
pasirinktas anemostatas iš lentelės: 301x412
Efektyvus oro ištraukimo greitis: 2m/s
Slėgio kritimas: 10Pa
Akustinė galia: 35dB
Modelis:
ANP/498x357/4-way
Pagrindiniai duomenys
Efektyvus plotas
m²
0,051
Matmenys
Modelis:
ANP/498x357/4-way
Stačiakampio formos difuzoriai montuojami į lubas varžtais, montavimo skylės difuzoriaus priekinėje plokštėje.
Surinkimas matomas naudojant varžtus, montavimo skylės anemostato priekinėje plokštėje
Lubiniai difuzoriai skirti gravitacinio vėdinimo, mažo ir vidutinio slėgio vėdinimo ir oro kondicionavimo sistemoms, oro įtraukimui ir ištraukimui. Jie montuojami ant stačiakampių ventiliacijos ortakių, pajungimo dėžių ir pakabinamose lubose. Oro srautas yra reguliuojamas sklende su priešinga kryptimi veikiančiomis mentėmis GP, įstatyta tiesiai už anemostato arba vienasparne sklende P - ant pajungimo dėžės vamzdinės jungties. Difuzoriai gali nukreipti oro srautą į 1-, 2-, 3- ir 4 puses. (pavyzdys ant AN plokštelės)
Ortakio anemostato - difuzoriaus higienos pažymėjimas HK/K/0522/01/2016
Medžiagos ir kokybės
Anemostatai pagaminti iš cinkuoto lakštinio plieno, apdoroto baltos spalvos 9016 milteline danga. Pagal kliento pageidavimą gali būti padengti bet kuria RAL paletės spalvos danga, o taip pat pagaminti iš nerūdijančio plieno ar aliuminio.
