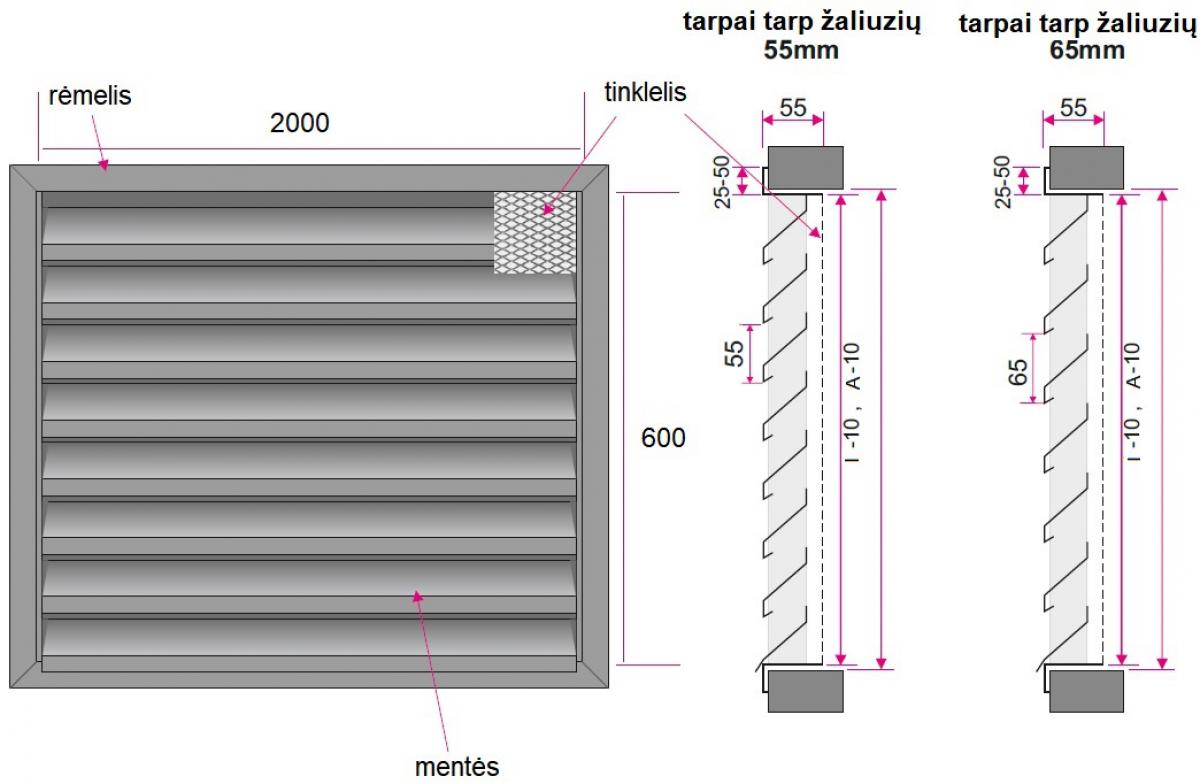

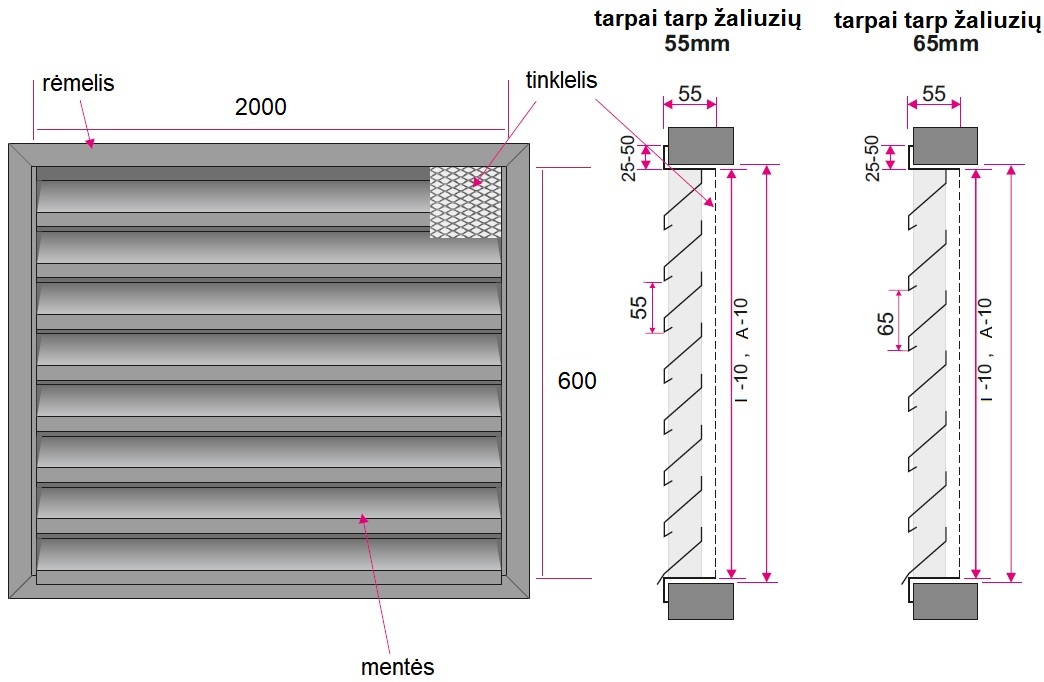

Ventiliacinės grotelės - CzS-A/2000x600/R1/W1 | Saw-pol

Name: Ventiliacinės grotelės - CzS-A/2000x600/R1/W1 | Saw-pol
Brand: Saw-pol
Availability: PreOrder

Pasirinkite produkto modelį:

Modelis:

Ventiliacinės grotelės, išorinės, montuojamos sienoje, skirtos oro tiekimui arba šalinimui iš patalpos, stačiakampio formos, specialios formos horizontaliai išdėstytos nereguliuojamos grotelių mentės apsaugo nuo kritulių, atstumas tarp grotelių menčių 55 mm, už grotelių esantis plieninis tinklelis apsaugo nuo paukščių / graužikų / lapų, pagamintos iš milteliniu būdu dažyto cinkuoto plieno, RAL9006 spalva, tvirtinimas varžtais per išorinį rėmelį, montavimo angos matmenys 2000x600 mm, efektyvus plotas 0.76 m²

Gamintojas:

Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą

Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.

Modelių specifikacijos
Parinkimas
Techniniai duomenys
Montavimas
Aprašymas
Dokumentacija
Galerija, montavimo pavyzdžiai
Atsisiųsti PDF

Paspauskite modelį: pateikiama techninė informacija, priedai

CzS-A - išorinės, montuojamos sienoje, skirtos oro tiekimui arba šalinimui iš patalpos, stačiakampio formos, specialios formos horizontaliai išdėstytos nereguliuojamos grotelių mentės apsaugo nuo kritulių, atstumas tarp grotelių menčių 55 mm, už grotelių esantis plieninis tinklelis apsaugo nuo paukščių / graužikų / lapų, pagamintos iš milteliniu būdu dažyto cinkuoto plieno, RAL9006 spalva, tvirtinimas varžtais per išorinį rėmelį
	CzS-A/300x300/R1/W1	Montavimo angos matmenys 300x300 mm, efektyvus plotas 0.05 m²
		CzS-A/300x300/R1/W1
		Montavimo angos matmenys 300x300 mm, efektyvus plotas 0.05 m²
	CzS-A/300x400/R1/W1	Montavimo angos matmenys 300x400 mm, efektyvus plotas 0.07 m²
		CzS-A/300x400/R1/W1
		Montavimo angos matmenys 300x400 mm, efektyvus plotas 0.07 m²
	CzS-A/300x500/R1/W1	Montavimo angos matmenys 300x500 mm, efektyvus plotas 0.08 m²
		CzS-A/300x500/R1/W1
		Montavimo angos matmenys 300x500 mm, efektyvus plotas 0.08 m²
	CzS-A/300x600/R1/W1	Montavimo angos matmenys 300x600 mm, efektyvus plotas 0.10 m²
		CzS-A/300x600/R1/W1
		Montavimo angos matmenys 300x600 mm, efektyvus plotas 0.10 m²
	CzS-A/300x800/R1/W1	Montavimo angos matmenys 300x800 mm, efektyvus plotas 0.14 m²
		CzS-A/300x800/R1/W1
		Montavimo angos matmenys 300x800 mm, efektyvus plotas 0.14 m²
	CzS-A/300x1000/R1/W1	Montavimo angos matmenys 300x1000 mm, efektyvus plotas 0.19 m²
		CzS-A/300x1000/R1/W1
		Montavimo angos matmenys 300x1000 mm, efektyvus plotas 0.19 m²
	CzS-A/300x1200/R1/W1	Montavimo angos matmenys 300x1200 mm, efektyvus plotas 0.22 m²
		CzS-A/300x1200/R1/W1
		Montavimo angos matmenys 300x1200 mm, efektyvus plotas 0.22 m²
	CzS-A/300x1400/R1/W1	Montavimo angos matmenys 300x1400 mm, efektyvus plotas 0.26 m²
		CzS-A/300x1400/R1/W1
		Montavimo angos matmenys 300x1400 mm, efektyvus plotas 0.26 m²
	CzS-A/300x1600/R1/W1	Montavimo angos matmenys 300x1600 mm, efektyvus plotas 0.30 m²
		CzS-A/300x1600/R1/W1
		Montavimo angos matmenys 300x1600 mm, efektyvus plotas 0.30 m²
	CzS-A/300x1800/R1/W1	Montavimo angos matmenys 300x1800 mm, efektyvus plotas 0.34 m²
		CzS-A/300x1800/R1/W1
		Montavimo angos matmenys 300x1800 mm, efektyvus plotas 0.34 m²
	CzS-A/300x2000/R1/W1	Montavimo angos matmenys 300x2000 mm, efektyvus plotas 0.38 m²
		CzS-A/300x2000/R1/W1
		Montavimo angos matmenys 300x2000 mm, efektyvus plotas 0.38 m²
	CzS-A/400x300/R1/W1	Montavimo angos matmenys 400x300 mm, efektyvus plotas 0.07 m²
		CzS-A/400x300/R1/W1
		Montavimo angos matmenys 400x300 mm, efektyvus plotas 0.07 m²
	CzS-A/400x400/R1/W1	Montavimo angos matmenys 400x400 mm, efektyvus plotas 0.09 m²
		CzS-A/400x400/R1/W1
		Montavimo angos matmenys 400x400 mm, efektyvus plotas 0.09 m²
	CzS-A/400x500/R1/W1	Montavimo angos matmenys 400x500 mm, efektyvus plotas 0.11 m²
		CzS-A/400x500/R1/W1
		Montavimo angos matmenys 400x500 mm, efektyvus plotas 0.11 m²
	CzS-A/400x600/R1/W1	Montavimo angos matmenys 400x600 mm, efektyvus plotas 0.14 m²
		CzS-A/400x600/R1/W1
		Montavimo angos matmenys 400x600 mm, efektyvus plotas 0.14 m²
	CzS-A/400x800/R1/W1	Montavimo angos matmenys 400x800 mm, efektyvus plotas 0.19 m²
		CzS-A/400x800/R1/W1
		Montavimo angos matmenys 400x800 mm, efektyvus plotas 0.19 m²
	CzS-A/400x1000/R1/W1	Montavimo angos matmenys 400x1000 mm, efektyvus plotas 0.25 m²
		CzS-A/400x1000/R1/W1
		Montavimo angos matmenys 400x1000 mm, efektyvus plotas 0.25 m²
	CzS-A/400x1200/R1/W1	Montavimo angos matmenys 400x1200 mm, efektyvus plotas 0.30 m²
		CzS-A/400x1200/R1/W1
		Montavimo angos matmenys 400x1200 mm, efektyvus plotas 0.30 m²
	CzS-A/400x1400/R1/W1	Montavimo angos matmenys 400x1400 mm, efektyvus plotas 0.35 m²
		CzS-A/400x1400/R1/W1
		Montavimo angos matmenys 400x1400 mm, efektyvus plotas 0.35 m²
	CzS-A/400x1600/R1/W1	Montavimo angos matmenys 400x1600 mm, efektyvus plotas 0.40 m²
		CzS-A/400x1600/R1/W1
		Montavimo angos matmenys 400x1600 mm, efektyvus plotas 0.40 m²
	CzS-A/400x1800/R1/W1	Montavimo angos matmenys 400x1800 mm, efektyvus plotas 0.45 m²
		CzS-A/400x1800/R1/W1
		Montavimo angos matmenys 400x1800 mm, efektyvus plotas 0.45 m²
	CzS-A/400x2000/R1/W1	Montavimo angos matmenys 400x2000 mm, efektyvus plotas 0.51 m²
	CzS-A/400x2000/R1/W1
	Montavimo angos matmenys 400x2000 mm, efektyvus plotas 0.51 m²
CzS-A/500x300/R1/W1	Montavimo angos matmenys 500x300 mm, efektyvus plotas 0.08 m²
	CzS-A/500x300/R1/W1
	Montavimo angos matmenys 500x300 mm, efektyvus plotas 0.08 m²
CzS-A/500x400/R1/W1	Montavimo angos matmenys 500x400 mm, efektyvus plotas 0.11 m²
	CzS-A/500x400/R1/W1
	Montavimo angos matmenys 500x400 mm, efektyvus plotas 0.11 m²
CzS-A/500x500/R1/W1	Montavimo angos matmenys 500x500 mm, efektyvus plotas 0.14 m²
	CzS-A/500x500/R1/W1
	Montavimo angos matmenys 500x500 mm, efektyvus plotas 0.14 m²
CzS-A/500x600/R1/W1	Montavimo angos matmenys 500x600 mm, efektyvus plotas 0.17 m²
	CzS-A/500x600/R1/W1
	Montavimo angos matmenys 500x600 mm, efektyvus plotas 0.17 m²
CzS-A/500x800/R1/W1	Montavimo angos matmenys 500x800 mm, efektyvus plotas 0.23 m²
	CzS-A/500x800/R1/W1
	Montavimo angos matmenys 500x800 mm, efektyvus plotas 0.23 m²
CzS-A/500x1000/R1/W1	Montavimo angos matmenys 500x1000 mm, efektyvus plotas 0.32 m²
	CzS-A/500x1000/R1/W1
	Montavimo angos matmenys 500x1000 mm, efektyvus plotas 0.32 m²
CzS-A/500x1200/R1/W1	Montavimo angos matmenys 500x1200 mm, efektyvus plotas 0.38 m²
	CzS-A/500x1200/R1/W1
	Montavimo angos matmenys 500x1200 mm, efektyvus plotas 0.38 m²
CzS-A/500x1400/R1/W1	Montavimo angos matmenys 500x1400 mm, efektyvus plotas 0.44 m²
	CzS-A/500x1400/R1/W1
	Montavimo angos matmenys 500x1400 mm, efektyvus plotas 0.44 m²
CzS-A/500x1600/R1/W1	Montavimo angos matmenys 500x1600 mm, efektyvus plotas 0.51 m²
	CzS-A/500x1600/R1/W1
	Montavimo angos matmenys 500x1600 mm, efektyvus plotas 0.51 m²
CzS-A/500x1800/R1/W1	Montavimo angos matmenys 500x1800 mm, efektyvus plotas 0.57 m²
	CzS-A/500x1800/R1/W1
	Montavimo angos matmenys 500x1800 mm, efektyvus plotas 0.57 m²
CzS-A/500x2000/R1/W1	Montavimo angos matmenys 500x2000 mm, efektyvus plotas 0.63 m²
	CzS-A/500x2000/R1/W1
	Montavimo angos matmenys 500x2000 mm, efektyvus plotas 0.63 m²
CzS-A/600x300/R1/W1	Montavimo angos matmenys 600x300 mm, efektyvus plotas 0.10 m²
	CzS-A/600x300/R1/W1
	Montavimo angos matmenys 600x300 mm, efektyvus plotas 0.10 m²
CzS-A/600x400/R1/W1	Montavimo angos matmenys 600x400 mm, efektyvus plotas 0.14 m²
	CzS-A/600x400/R1/W1
	Montavimo angos matmenys 600x400 mm, efektyvus plotas 0.14 m²
CzS-A/600x500/R1/W1	Montavimo angos matmenys 600x500 mm, efektyvus plotas 0.17 m²
	CzS-A/600x500/R1/W1
	Montavimo angos matmenys 600x500 mm, efektyvus plotas 0.17 m²
CzS-A/600x600/R1/W1	Montavimo angos matmenys 600x600 mm, efektyvus plotas 0.21 m²
	CzS-A/600x600/R1/W1
	Montavimo angos matmenys 600x600 mm, efektyvus plotas 0.21 m²
CzS-A/600x800/R1/W1	Montavimo angos matmenys 600x800 mm, efektyvus plotas 0.28 m²
	CzS-A/600x800/R1/W1
	Montavimo angos matmenys 600x800 mm, efektyvus plotas 0.28 m²
CzS-A/600x1000/R1/W1	Montavimo angos matmenys 600x1000 mm, efektyvus plotas 0.38 m²
	CzS-A/600x1000/R1/W1
	Montavimo angos matmenys 600x1000 mm, efektyvus plotas 0.38 m²
CzS-A/600x1200/R1/W1	Montavimo angos matmenys 600x1200 mm, efektyvus plotas 0.46 m²
	CzS-A/600x1200/R1/W1
	Montavimo angos matmenys 600x1200 mm, efektyvus plotas 0.46 m²
CzS-A/600x1400/R1/W1	Montavimo angos matmenys 600x1400 mm, efektyvus plotas 0.53 m²
	CzS-A/600x1400/R1/W1
	Montavimo angos matmenys 600x1400 mm, efektyvus plotas 0.53 m²
CzS-A/600x1600/R1/W1	Montavimo angos matmenys 600x1600 mm, efektyvus plotas 0.61 m²
	CzS-A/600x1600/R1/W1
	Montavimo angos matmenys 600x1600 mm, efektyvus plotas 0.61 m²
CzS-A/600x1800/R1/W1	Montavimo angos matmenys 600x1800 mm, efektyvus plotas 0.69 m²
	CzS-A/600x1800/R1/W1
	Montavimo angos matmenys 600x1800 mm, efektyvus plotas 0.69 m²
CzS-A/600x2000/R1/W1	Montavimo angos matmenys 600x2000 mm, efektyvus plotas 0.76 m²
	CzS-A/600x2000/R1/W1
	Montavimo angos matmenys 600x2000 mm, efektyvus plotas 0.76 m²
CzS-A/800x300/R1/W1	Montavimo angos matmenys 800x300 mm, efektyvus plotas 0.14 m²
	CzS-A/800x300/R1/W1
	Montavimo angos matmenys 800x300 mm, efektyvus plotas 0.14 m²
CzS-A/800x400/R1/W1	Montavimo angos matmenys 800x400 mm, efektyvus plotas 0.19 m²
	CzS-A/800x400/R1/W1
	Montavimo angos matmenys 800x400 mm, efektyvus plotas 0.19 m²
CzS-A/800x500/R1/W1	Montavimo angos matmenys 800x500 mm, efektyvus plotas 0.23 m²
	CzS-A/800x500/R1/W1
	Montavimo angos matmenys 800x500 mm, efektyvus plotas 0.23 m²
CzS-A/800x600/R1/W1	Montavimo angos matmenys 800x600 mm, efektyvus plotas 0.28 m²
	CzS-A/800x600/R1/W1
	Montavimo angos matmenys 800x600 mm, efektyvus plotas 0.28 m²
CzS-A/800x800/R1/W1	Montavimo angos matmenys 800x800 mm, efektyvus plotas 0.37 m²
	CzS-A/800x800/R1/W1
	Montavimo angos matmenys 800x800 mm, efektyvus plotas 0.37 m²
CzS-A/800x1000/R1/W1	Montavimo angos matmenys 800x1000 mm, efektyvus plotas 0.51 m²
	CzS-A/800x1000/R1/W1
	Montavimo angos matmenys 800x1000 mm, efektyvus plotas 0.51 m²
CzS-A/800x1200/R1/W1	Montavimo angos matmenys 800x1200 mm, efektyvus plotas 0.61 m²
	CzS-A/800x1200/R1/W1
	Montavimo angos matmenys 800x1200 mm, efektyvus plotas 0.61 m²
CzS-A/800x1400/R1/W1	Montavimo angos matmenys 800x1400 mm, efektyvus plotas 0.71 m²
	CzS-A/800x1400/R1/W1
	Montavimo angos matmenys 800x1400 mm, efektyvus plotas 0.71 m²
CzS-A/800x1600/R1/W1	Montavimo angos matmenys 800x1600 mm, efektyvus plotas 0.82 m²
	CzS-A/800x1600/R1/W1
	Montavimo angos matmenys 800x1600 mm, efektyvus plotas 0.82 m²
CzS-A/800x1800/R1/W1	Montavimo angos matmenys 800x1800 mm, efektyvus plotas 0.92 m²
	CzS-A/800x1800/R1/W1
	Montavimo angos matmenys 800x1800 mm, efektyvus plotas 0.92 m²
CzS-A/800x2000/R1/W1	Montavimo angos matmenys 800x2000 mm, efektyvus plotas 1.02 m²
	CzS-A/800x2000/R1/W1
	Montavimo angos matmenys 800x2000 mm, efektyvus plotas 1.02 m²
CzS-A/1000x300/R1/W1	Montavimo angos matmenys 1000x300 mm, efektyvus plotas 0.19 m²
	CzS-A/1000x300/R1/W1
	Montavimo angos matmenys 1000x300 mm, efektyvus plotas 0.19 m²
CzS-A/1000x400/R1/W1	Montavimo angos matmenys 1000x400 mm, efektyvus plotas 0.25 m²
	CzS-A/1000x400/R1/W1
	Montavimo angos matmenys 1000x400 mm, efektyvus plotas 0.25 m²
CzS-A/1000x500/R1/W1	Montavimo angos matmenys 1000x500 mm, efektyvus plotas 0.32 m²
	CzS-A/1000x500/R1/W1
	Montavimo angos matmenys 1000x500 mm, efektyvus plotas 0.32 m²
CzS-A/1000x600/R1/W1	Montavimo angos matmenys 1000x600 mm, efektyvus plotas 0.38 m²
	CzS-A/1000x600/R1/W1
	Montavimo angos matmenys 1000x600 mm, efektyvus plotas 0.38 m²
CzS-A/1000x800/R1/W1	Montavimo angos matmenys 1000x800 mm, efektyvus plotas 0.51 m²
	CzS-A/1000x800/R1/W1
	Montavimo angos matmenys 1000x800 mm, efektyvus plotas 0.51 m²
CzS-A/1000x1000/R1/W1	Montavimo angos matmenys 1000x1000 mm, efektyvus plotas 0.64 m²
	CzS-A/1000x1000/R1/W1
	Montavimo angos matmenys 1000x1000 mm, efektyvus plotas 0.64 m²
CzS-A/1000x1200/R1/W1	Montavimo angos matmenys 1000x1200 mm, efektyvus plotas 0.77 m²
	CzS-A/1000x1200/R1/W1
	Montavimo angos matmenys 1000x1200 mm, efektyvus plotas 0.77 m²
CzS-A/1000x1400/R1/W1	Montavimo angos matmenys 1000x1400 mm, efektyvus plotas 0.89 m²
	CzS-A/1000x1400/R1/W1
	Montavimo angos matmenys 1000x1400 mm, efektyvus plotas 0.89 m²
CzS-A/1000x1600/R1/W1	Montavimo angos matmenys 1000x1600 mm, efektyvus plotas 1.02 m²
	CzS-A/1000x1600/R1/W1
	Montavimo angos matmenys 1000x1600 mm, efektyvus plotas 1.02 m²
CzS-A/1000x1800/R1/W1	Montavimo angos matmenys 1000x1800 mm, efektyvus plotas 1.15 m²
	CzS-A/1000x1800/R1/W1
	Montavimo angos matmenys 1000x1800 mm, efektyvus plotas 1.15 m²
CzS-A/1000x2000/R1/W1	Montavimo angos matmenys 1000x2000 mm, efektyvus plotas 1.28 m²
	CzS-A/1000x2000/R1/W1
	Montavimo angos matmenys 1000x2000 mm, efektyvus plotas 1.28 m²
CzS-A/1200x300/R1/W1	Montavimo angos matmenys 1200x300 mm, efektyvus plotas 0.22 m²
	CzS-A/1200x300/R1/W1
	Montavimo angos matmenys 1200x300 mm, efektyvus plotas 0.22 m²
CzS-A/1200x400/R1/W1	Montavimo angos matmenys 1200x400 mm, efektyvus plotas 0.30 m²
	CzS-A/1200x400/R1/W1
	Montavimo angos matmenys 1200x400 mm, efektyvus plotas 0.30 m²
CzS-A/1200x500/R1/W1	Montavimo angos matmenys 1200x500 mm, efektyvus plotas 0.38 m²
	CzS-A/1200x500/R1/W1
	Montavimo angos matmenys 1200x500 mm, efektyvus plotas 0.38 m²
CzS-A/1200x600/R1/W1	Montavimo angos matmenys 1200x600 mm, efektyvus plotas 0.46 m²
	CzS-A/1200x600/R1/W1
	Montavimo angos matmenys 1200x600 mm, efektyvus plotas 0.46 m²
CzS-A/1200x800/R1/W1	Montavimo angos matmenys 1200x800 mm, efektyvus plotas 0.61 m²
	CzS-A/1200x800/R1/W1
	Montavimo angos matmenys 1200x800 mm, efektyvus plotas 0.61 m²
CzS-A/1200x1000/R1/W1	Montavimo angos matmenys 1200x1000 mm, efektyvus plotas 0.77 m²
	CzS-A/1200x1000/R1/W1
	Montavimo angos matmenys 1200x1000 mm, efektyvus plotas 0.77 m²
CzS-A/1200x1200/R1/W1	Montavimo angos matmenys 1200x1200 mm, efektyvus plotas 0.92 m²
	CzS-A/1200x1200/R1/W1
	Montavimo angos matmenys 1200x1200 mm, efektyvus plotas 0.92 m²
CzS-A/1200x1400/R1/W1	Montavimo angos matmenys 1200x1400 mm, efektyvus plotas 1.08 m²
	CzS-A/1200x1400/R1/W1
	Montavimo angos matmenys 1200x1400 mm, efektyvus plotas 1.08 m²
CzS-A/1200x1600/R1/W1	Montavimo angos matmenys 1200x1600 mm, efektyvus plotas 1.23 m²
	CzS-A/1200x1600/R1/W1
	Montavimo angos matmenys 1200x1600 mm, efektyvus plotas 1.23 m²
CzS-A/1200x1800/R1/W1	Montavimo angos matmenys 1200x1800 mm, efektyvus plotas 1.38 m²
	CzS-A/1200x1800/R1/W1
	Montavimo angos matmenys 1200x1800 mm, efektyvus plotas 1.38 m²
CzS-A/1200x2000/R1/W1	Montavimo angos matmenys 1200x2000 mm, efektyvus plotas 1.54 m²
	CzS-A/1200x2000/R1/W1
	Montavimo angos matmenys 1200x2000 mm, efektyvus plotas 1.54 m²
CzS-A/1400x300/R1/W1	Montavimo angos matmenys 1400x300 mm, efektyvus plotas 0.26 m²
	CzS-A/1400x300/R1/W1
	Montavimo angos matmenys 1400x300 mm, efektyvus plotas 0.26 m²
CzS-A/1400x400/R1/W1	Montavimo angos matmenys 1400x400 mm, efektyvus plotas 0.35 m²
	CzS-A/1400x400/R1/W1
	Montavimo angos matmenys 1400x400 mm, efektyvus plotas 0.35 m²
CzS-A/1400x500/R1/W1	Montavimo angos matmenys 1400x500 mm, efektyvus plotas 0.44 m²
	CzS-A/1400x500/R1/W1
	Montavimo angos matmenys 1400x500 mm, efektyvus plotas 0.44 m²
CzS-A/1400x600/R1/W1	Montavimo angos matmenys 1400x600 mm, efektyvus plotas 0.53 m²
	CzS-A/1400x600/R1/W1
	Montavimo angos matmenys 1400x600 mm, efektyvus plotas 0.53 m²
CzS-A/1400x800/R1/W1	Montavimo angos matmenys 1400x800 mm, efektyvus plotas 0.71 m²
	CzS-A/1400x800/R1/W1
	Montavimo angos matmenys 1400x800 mm, efektyvus plotas 0.71 m²
CzS-A/1400x1000/R1/W1	Montavimo angos matmenys 1400x1000 mm, efektyvus plotas 0.89 m²
	CzS-A/1400x1000/R1/W1
	Montavimo angos matmenys 1400x1000 mm, efektyvus plotas 0.89 m²
CzS-A/1400x1200/R1/W1	Montavimo angos matmenys 1400x1200 mm, efektyvus plotas 1.08 m²
	CzS-A/1400x1200/R1/W1
	Montavimo angos matmenys 1400x1200 mm, efektyvus plotas 1.08 m²
CzS-A/1400x1400/R1/W1	Montavimo angos matmenys 1400x1400 mm, efektyvus plotas 1.26 m²
	CzS-A/1400x1400/R1/W1
	Montavimo angos matmenys 1400x1400 mm, efektyvus plotas 1.26 m²
CzS-A/1400x1600/R1/W1	Montavimo angos matmenys 1400x1600 mm, efektyvus plotas 1.44 m²
	CzS-A/1400x1600/R1/W1
	Montavimo angos matmenys 1400x1600 mm, efektyvus plotas 1.44 m²
CzS-A/1400x1800/R1/W1	Montavimo angos matmenys 1400x1800 mm, efektyvus plotas 1.62 m²
	CzS-A/1400x1800/R1/W1
	Montavimo angos matmenys 1400x1800 mm, efektyvus plotas 1.62 m²
CzS-A/1400x2000/R1/W1	Montavimo angos matmenys 1400x2000 mm, efektyvus plotas 1.80 m²
	CzS-A/1400x2000/R1/W1
	Montavimo angos matmenys 1400x2000 mm, efektyvus plotas 1.80 m²
CzS-A/1600x300/R1/W1	Montavimo angos matmenys 1600x300 mm, efektyvus plotas 0.30 m²
	CzS-A/1600x300/R1/W1
	Montavimo angos matmenys 1600x300 mm, efektyvus plotas 0.30 m²
CzS-A/1600x400/R1/W1	Montavimo angos matmenys 1600x400 mm, efektyvus plotas 0.40 m²
	CzS-A/1600x400/R1/W1
	Montavimo angos matmenys 1600x400 mm, efektyvus plotas 0.40 m²
CzS-A/1600x500/R1/W1	Montavimo angos matmenys 1600x500 mm, efektyvus plotas 0.51 m²
	CzS-A/1600x500/R1/W1
	Montavimo angos matmenys 1600x500 mm, efektyvus plotas 0.51 m²
CzS-A/1600x600/R1/W1	Montavimo angos matmenys 1600x600 mm, efektyvus plotas 0.61 m²
	CzS-A/1600x600/R1/W1
	Montavimo angos matmenys 1600x600 mm, efektyvus plotas 0.61 m²
CzS-A/1600x800/R1/W1	Montavimo angos matmenys 1600x800 mm, efektyvus plotas 0.82 m²
	CzS-A/1600x800/R1/W1
	Montavimo angos matmenys 1600x800 mm, efektyvus plotas 0.82 m²
CzS-A/1600x1000/R1/W1	Montavimo angos matmenys 1600x1000 mm, efektyvus plotas 1.02 m²
	CzS-A/1600x1000/R1/W1
	Montavimo angos matmenys 1600x1000 mm, efektyvus plotas 1.02 m²
CzS-A/1600x1200/R1/W1	Montavimo angos matmenys 1600x1200 mm, efektyvus plotas 1.23 m²
	CzS-A/1600x1200/R1/W1
	Montavimo angos matmenys 1600x1200 mm, efektyvus plotas 1.23 m²
CzS-A/1600x1400/R1/W1	Montavimo angos matmenys 1600x1400 mm, efektyvus plotas 1.44 m²
	CzS-A/1600x1400/R1/W1
	Montavimo angos matmenys 1600x1400 mm, efektyvus plotas 1.44 m²
CzS-A/1600x1600/R1/W1	Montavimo angos matmenys 1600x1600 mm, efektyvus plotas 1.64 m²
	CzS-A/1600x1600/R1/W1
	Montavimo angos matmenys 1600x1600 mm, efektyvus plotas 1.64 m²
CzS-A/1600x1800/R1/W1	Montavimo angos matmenys 1600x1800 mm, efektyvus plotas 1.85 m²
	CzS-A/1600x1800/R1/W1
	Montavimo angos matmenys 1600x1800 mm, efektyvus plotas 1.85 m²
CzS-A/1600x2000/R1/W1	Montavimo angos matmenys 1600x2000 mm, efektyvus plotas 2.06 m²
	CzS-A/1600x2000/R1/W1
	Montavimo angos matmenys 1600x2000 mm, efektyvus plotas 2.06 m²
CzS-A/1800x300/R1/W1	Montavimo angos matmenys 1800x300 mm, efektyvus plotas 0.34 m²
	CzS-A/1800x300/R1/W1
	Montavimo angos matmenys 1800x300 mm, efektyvus plotas 0.34 m²
CzS-A/1800x400/R1/W1	Montavimo angos matmenys 1800x400 mm, efektyvus plotas 0.45 m²
	CzS-A/1800x400/R1/W1
	Montavimo angos matmenys 1800x400 mm, efektyvus plotas 0.45 m²
CzS-A/1800x500/R1/W1	Montavimo angos matmenys 1800x500 mm, efektyvus plotas 0.57 m²
	CzS-A/1800x500/R1/W1
	Montavimo angos matmenys 1800x500 mm, efektyvus plotas 0.57 m²
CzS-A/1800x600/R1/W1	Montavimo angos matmenys 1800x600 mm, efektyvus plotas 0.69 m²
	CzS-A/1800x600/R1/W1
	Montavimo angos matmenys 1800x600 mm, efektyvus plotas 0.69 m²
CzS-A/1800x800/R1/W1	Montavimo angos matmenys 1800x800 mm, efektyvus plotas 0.92 m²
	CzS-A/1800x800/R1/W1
	Montavimo angos matmenys 1800x800 mm, efektyvus plotas 0.92 m²
CzS-A/1800x1000/R1/W1	Montavimo angos matmenys 1800x1000 mm, efektyvus plotas 1.15 m²
	CzS-A/1800x1000/R1/W1
	Montavimo angos matmenys 1800x1000 mm, efektyvus plotas 1.15 m²
CzS-A/1800x1200/R1/W1	Montavimo angos matmenys 1800x1200 mm, efektyvus plotas 1.38 m²
	CzS-A/1800x1200/R1/W1
	Montavimo angos matmenys 1800x1200 mm, efektyvus plotas 1.38 m²
CzS-A/1800x1400/R1/W1	Montavimo angos matmenys 1800x1400 mm, efektyvus plotas 1.62 m²
	CzS-A/1800x1400/R1/W1
	Montavimo angos matmenys 1800x1400 mm, efektyvus plotas 1.62 m²
CzS-A/1800x1600/R1/W1	Montavimo angos matmenys 1800x1600 mm, efektyvus plotas 1.85 m²
	CzS-A/1800x1600/R1/W1
	Montavimo angos matmenys 1800x1600 mm, efektyvus plotas 1.85 m²
CzS-A/1800x1800/R1/W1	Montavimo angos matmenys 1800x1800 mm, efektyvus plotas 2.08 m²
	CzS-A/1800x1800/R1/W1
	Montavimo angos matmenys 1800x1800 mm, efektyvus plotas 2.08 m²
CzS-A/1800x2000/R1/W1	Montavimo angos matmenys 1800x2000 mm, efektyvus plotas 2.32 m²
	CzS-A/1800x2000/R1/W1
	Montavimo angos matmenys 1800x2000 mm, efektyvus plotas 2.32 m²
CzS-A/2000x300/R1/W1	Montavimo angos matmenys 2000x300 mm, efektyvus plotas 0.38 m²
	CzS-A/2000x300/R1/W1
	Montavimo angos matmenys 2000x300 mm, efektyvus plotas 0.38 m²
CzS-A/2000x400/R1/W1	Montavimo angos matmenys 2000x400 mm, efektyvus plotas 0.51 m²
	CzS-A/2000x400/R1/W1
	Montavimo angos matmenys 2000x400 mm, efektyvus plotas 0.51 m²
CzS-A/2000x500/R1/W1	Montavimo angos matmenys 2000x500 mm, efektyvus plotas 0.63 m²
	CzS-A/2000x500/R1/W1
	Montavimo angos matmenys 2000x500 mm, efektyvus plotas 0.63 m²
CzS-A/2000x600/R1/W1	Montavimo angos matmenys 2000x600 mm, efektyvus plotas 0.76 m²
	CzS-A/2000x600/R1/W1
	Montavimo angos matmenys 2000x600 mm, efektyvus plotas 0.76 m²
CzS-A/2000x800/R1/W1	Montavimo angos matmenys 2000x800 mm, efektyvus plotas 1.02 m²
	CzS-A/2000x800/R1/W1
	Montavimo angos matmenys 2000x800 mm, efektyvus plotas 1.02 m²
CzS-A/2000x1000/R1/W1	Montavimo angos matmenys 2000x1000 mm, efektyvus plotas 1.28 m²
	CzS-A/2000x1000/R1/W1
	Montavimo angos matmenys 2000x1000 mm, efektyvus plotas 1.28 m²
CzS-A/2000x1200/R1/W1	Montavimo angos matmenys 2000x1200 mm, efektyvus plotas 1.54 m²
	CzS-A/2000x1200/R1/W1
	Montavimo angos matmenys 2000x1200 mm, efektyvus plotas 1.54 m²
CzS-A/2000x1400/R1/W1	Montavimo angos matmenys 2000x1400 mm, efektyvus plotas 1.80 m²
	CzS-A/2000x1400/R1/W1
	Montavimo angos matmenys 2000x1400 mm, efektyvus plotas 1.80 m²
CzS-A/2000x1600/R1/W1	Montavimo angos matmenys 2000x1600 mm, efektyvus plotas 2.06 m²
	CzS-A/2000x1600/R1/W1
	Montavimo angos matmenys 2000x1600 mm, efektyvus plotas 2.06 m²
CzS-A/2000x1800/R1/W1	Montavimo angos matmenys 2000x1800 mm, efektyvus plotas 2.32 m²
	CzS-A/2000x1800/R1/W1
	Montavimo angos matmenys 2000x1800 mm, efektyvus plotas 2.32 m²
CzS-A/2000x2000/R1/W1	Montavimo angos matmenys 2000x2000 mm, efektyvus plotas 2.58 m²
	CzS-A/2000x2000/R1/W1
	Montavimo angos matmenys 2000x2000 mm, efektyvus plotas 2.58 m²

Difuzoriaus parinkimas

Efektyvus greitis priklausomai nuo oro srauto ir efektyvaus paviršiaus ploto

CZS-A nomograma

Priklausomybė nuo slėgio kritimo ir akustinės galios priklausomai nuo žaliuzės oro įsiurbimo greičio

Rekomenduojamas oro greitis 2-3 m/s, max 5 m/s.

CZS-A nomograma

PAVYZDYS:
sieninės išorinio įleidimo žaliuzės dydis: 1400x800 (A_ef = 0.71 m²)
oro srautas Q = 5000 m³/h

Skaityti grafiką:
akustinė galia L_WA< 35dB (0.2 m² < A_ef < 2 m²)
efektyvus greitis: V_ef = 2m/s
slėgio kritimas žaliuzėje Δp = 18Pa

CZS-A nomograma

Modelis: CzS-A/2000x600/R1/W1

Pagrindiniai duomenys

Efektyvus plotas

m²

0.76

Matmenys

Modelis: CzS-A/2000x600/R1/W1

CZS-A montavimas

Rėmas su įėjimu į kanalą ir eversija ant sienos - standartas

Rėmas C - profilyje - žaliuzė prisukama kanalo viduje

Montavimo metodai - RĖMAS 1

Surinkimas matomas, varžtais per montavimo skyles grotelių rėme.

Surinkimas nematomas, tvirtinimas varžtais per montavimo plokšteles vidinėje grotelių pusėje.

Surinkimas nematomas su fiksavimo varžtu montavimo rėme RM

Montavimo metodai - RĖMAS 2

Surinkimas matomas, varžtais per montavimo skyles grotelių rėme.

Surinkimas nematomas, tvirtinimas varžtais per montavimo plokšteles vidinėje grotelių pusėje.

Surinkimas nematomas su fiksavimo varžtu montavimo rėme RM

Stačiakampio formos sieninės išorinės ventiliavimo kryptinės grotelės naudojamos tiekiamosios ir ištraukiamosios ventiliacijos sistemoje, kaip galinė ortakio vamzdžių ir ventiliacijos angų pastatų sienose dalis, pritaikytos montuoti tiesiai ant ortakio. Specifinė kryptinių grotelių / menčių forma apsaugo ortakio angą nuo tiesioginio lietaus patekimo į gryno oro ir ištraukiamojo oro ertmes. Naudojamas standartinis apsauginis tinklelis nuo paukščių, graužikų, didesnių teršalų (medžių lapų). Jos montuojamos ant išorinių sienų ir fasadų.

Lauko oro tiekimo grotelių higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Išorinių oro tiekimo kryptinių grotelių rėmas pagamintas iš cinkuoto lakštinio plieno ir padengtos milteline RAL spalvų danga (standartas RAL 9006). Mentės pagamintos iš cinkuoto plieno profilio ir padengtos milteline RAL spalvų danga (standartas RAL 9006). Tiesiai už oro tiekimo grotelių yra plieninis kirstai tempto metalo tinklas (standartas N16). Kliento pageidavimu išorinės oro tiekimo grotelės gali būti pagamintos iš aliuminio arba nerūdijančio plieno (1.4301 arba 1.4404).

CzS-A sieninės išorinės ventiliavimo kryptinės grotelės

Atitikties deklaracijos 245 KB

Katalogas 1.9 MB

Higienos sertifikatas 1.1 MB

Išorėje montuojamos sieninės žaliuzės CzS-A, rėmelis R1, tvirtinamos paslėptais varžtais ir užraktais montavimo rėmelyje RM (W3) montuojamos sienose.

Išorinės sieninės žaliuzės CzS-A trapecijos formos, rėmelis R1, montuojamos atvirai varžtais per priekinio žaliuzių rėmo (W1) skyles.
