KondensatoriaiVentiliacinės grotelės - KSL/1225x325/W1 | Saw-pol
Pasirinkite produkto modelį:
Ventiliacinės grotelės, sieninės, skirtos oro tiekimui arba šalinimui iš patalpos, stačiakampio formos, horizontaliai išdėstytos ovalios formos nereguliuojamos grotelių mentės, nepermatomos, pagamintos iš milteliniu būdu dažyto cinkuoto plieno, RAL9016 spalva, tvirtinimas varžtais per išorinį rėmelį, montavimo angos matmenys 1225x325 mm, efektyvus plotas 0.191 m²
Gamintojas:
Susidomėjote šia preke? Susisiekite su mumis:
+370 601 74426
Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą
+370 606 11865
Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Arvydas Palivonas
LT, RU, EN+370 601 74426
Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą
Andrius Lekarevičius
LT, RU, EN+370 606 11865
Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
- Modelių specifikacijos
- Parinkimas
- Techniniai duomenys
- Montavimas
- Aprašymas
- Dokumentacija
- Atsisiųsti PDF
Paspauskite modelį: pateikiama techninė informacija, priedai
| KSL - sieninės, skirtos oro tiekimui arba šalinimui iš patalpos, stačiakampio formos, horizontaliai išdėstytos ovalios formos nereguliuojamos grotelių mentės, nepermatomos, pagamintos iš milteliniu būdu dažyto cinkuoto plieno, RAL9016 spalva, tvirtinimas varžtais per išorinį rėmelį |
|---|
Greitas parinkimas
Priklausomybė slėgio kritimo (ΔP.), maksimalaus oro srauto greičio (Vef), akustinės galios lygio (LWA) ir oro srauto greičio diapazono V=0,25 m/s (L0.25) nuo oro srauto (Q) su grotelėmis atviromis sklendėmis. Greitis Vef reiškia maksimalus oro išstūmimo greitis prie grotelių. Diapazonas L0.25 nurodo atstumą nuo kada oro greitis neperžengia 0.25 m/s.
Efektyvaus ploto Aef (m2) lentelė sieninėms grotelėms KSL
|
L[mm] H[mm] |
325 | 425 | 525 | 625 | 825 | 1025 | 1225 |
| 125 | 0.018 | 0.024 | 0.029 | 0.035 | 0.047 | 0.058 | 0.069 |
| 225 | 0.034 | 0.044 | 0.055 | 0.066 | 0.087 | 0.109 | 0.130 |
| 325 | 0.049 | 0.065 | 0.081 | 0.097 | 0.128 | 0.159 | 0.191 |
PAVYZDYS
nurodytas oro srautas Q = 500 m3/h
diapazonas L0.25 = 9m
Skaityti iš grafiko:
grotelės:425x325,625x225,1225x125 (pasirinktos išlentelės Aef)
Aef = 0.064m2
slėgio kritimas: 6 Pa
greitis prie išleidimo angos: 2.4 m/s
akustinė galia: 25 dB
Modelis:
KSL/1225x325/W1
Pagrindiniai duomenys
Efektyvus plotas
m²
0.191

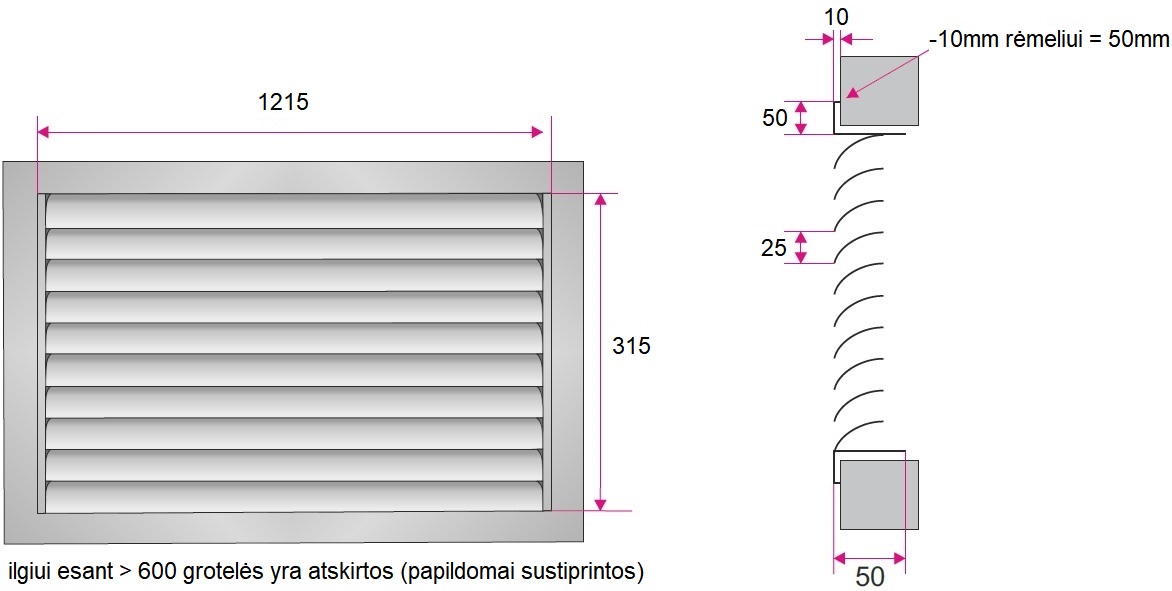

Matmenys
Modelis:
KSL/1225x325/W1
KSL montavimas
Surinkimas matomas, varžtais per montavimo skyles grotelių rėme.
Surinkimas nematomas, skląsčiais grotelėse ir montavimo rėme RM arba dėžėje.
Surinkimas nematomas fiksavimo varžtu montavimo rėme RM arba dėžėje (rekomenduojama įrengimui lubose).
Grotelės KSL atlieka oro tiekimo ir ištraukimo bei srauto suvienodinimo funkciją bei apriboja šviesos skverbimąsi. Grotelėse yra nejudančios mentės. Dėl šių grotelių konstrukcijos jos tinka naudoti patalpose, kuriose yra mechaninio pažeidimo pavojus (katilinėse, garažuose, sporto salėse, taip pat kaip išorinės ortakio kryptinės grotelės). Pagal kliento pageidavimą galime pagaminti groteles su oro srautą reguliuojančiu vožtuvu. Jos yra montuojamos sienoje į iš anksto paruoštas montažines skyles arba tiesiai į ortakius. Grotelių rėme yra suformuoti reljefiniai įspaudimai tvirtinti varžtais tiesiai ant sienos arba papildomas montažinis rėmas, kad nesimatytų montavimo žymių.
Grotelių higienos pažymėjimas HK/K/0522/01/2016
Medžiagos ir kokybė
Standartinės grotelės pagamintos iš milteline danga padengto cinkuoto lakštinio plieno. Atskiru kliento pageidavimu groteles galime pagaminti iš nerūdijančio plieno arba aliuminio ir nudažyti bet kuria RAL spalva. Pagal pageidavimą už grotelių menčių galime sumontuoti papildomą tinklelį, kuris apsaugo sistemą nuo stambesnių priemaišų (grotelės surenkamos kaip lauko ortakio grotelės).
