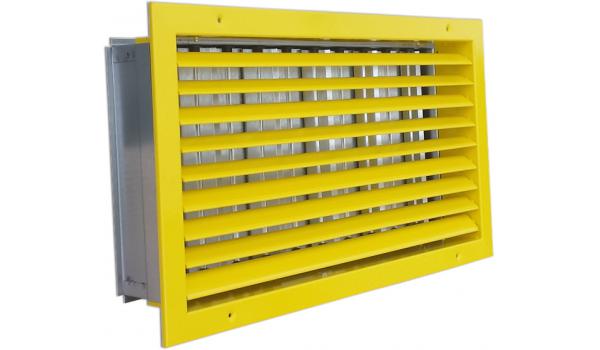

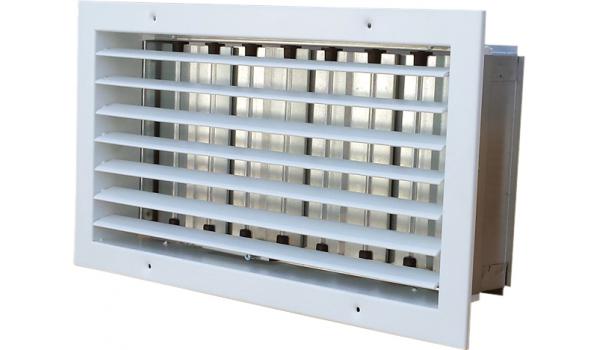

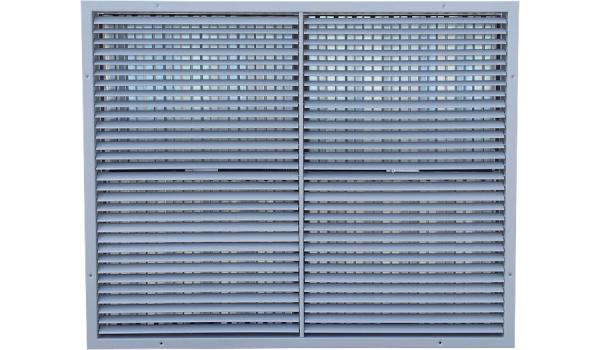

Sieninės grotelės ST-W / G su reguliuojamomis mentėmis ir sklende | Saw-pol

Oro įtraukimo ir ištraukimo grotelėse yra viena judamųjų menčių eilė, horizontaliai įstatyta priekiniame rėme, o už grotelių žaliuzių įtaisyta sklendė. Šios grotelės skirtos naudoti žemo ir vidutinio slėgio sistemoje. Kiekvienos mentės polinkio kampas yra nustatomas rankiniu būdu. Grotelių higienos...
