Pasirinkite produkto modelį:

Ventiliacinės grotelės, sieninės, stačiakampio formos, horizontaliai išdėstytos bei rankiniu būdu viena nuo kitos nepriklausomai reguliuojamos grotelių mentės, už kurių įmontuota daugiavėrė sklendė, pagamintos iš milteliniu būdu dažyto plieno, RAL9016 spalva, tvirtinimas varžtais per išorinį rėmelį, išoriniai matmenys 465x365 mm, oro tekėjimo angos matmenys 415x315 mm, montavimo angos matmenys 425x325 mm
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
ST-W/GP - sieninės, stačiakampio formos, horizontaliai išdėstytos bei rankiniu būdu viena nuo kitos nepriklausomai reguliuojamos grotelių mentės, už kurių įmontuota daugiavėrė sklendė, pagamintos iš milteliniu būdu dažyto plieno, RAL9016 spalva, tvirtinimas varžtais per išorinį rėmelį
ST-W/GP/125x75/W1 Išoriniai matmenys 165x115 mm, oro tekėjimo angos matmenys 115x65 mm, montavimo angos matmenys 125x75 mm
ST-W/GP/125x75/W1
Išoriniai matmenys 165x115 mm, oro tekėjimo angos matmenys 115x65 mm, montavimo angos matmenys 125x75 mm
ST-W/GP/125x125/W1 Išoriniai matmenys 165x165 mm, oro tekėjimo angos matmenys 115x115 mm, montavimo angos matmenys 125x125 mm
ST-W/GP/125x125/W1
Išoriniai matmenys 165x165 mm, oro tekėjimo angos matmenys 115x115 mm, montavimo angos matmenys 125x125 mm
ST-W/GP/225x75/W1 Išoriniai matmenys 265x115 mm, oro tekėjimo angos matmenys 215x65 mm, montavimo angos matmenys 225x75 mm
ST-W/GP/225x75/W1
Išoriniai matmenys 265x115 mm, oro tekėjimo angos matmenys 215x65 mm, montavimo angos matmenys 225x75 mm
ST-W/GP/225x125/W1 Išoriniai matmenys 265x165 mm, oro tekėjimo angos matmenys 215x115 mm, montavimo angos matmenys 225x125 mm
ST-W/GP/225x125/W1
Išoriniai matmenys 265x165 mm, oro tekėjimo angos matmenys 215x115 mm, montavimo angos matmenys 225x125 mm
ST-W/GP/225x225/W1 Išoriniai matmenys 265x265 mm, oro tekėjimo angos matmenys 215x215 mm, montavimo angos matmenys 225x225 mm
ST-W/GP/225x225/W1
Išoriniai matmenys 265x265 mm, oro tekėjimo angos matmenys 215x215 mm, montavimo angos matmenys 225x225 mm
ST-W/GP/325x75/W1 Išoriniai matmenys 365x115 mm, oro tekėjimo angos matmenys 315x65 mm, montavimo angos matmenys 325x75 mm
ST-W/GP/325x75/W1
Išoriniai matmenys 365x115 mm, oro tekėjimo angos matmenys 315x65 mm, montavimo angos matmenys 325x75 mm
ST-W/GP/325x125/W1 Išoriniai matmenys 365x165 mm, oro tekėjimo angos matmenys 315x115 mm, montavimo angos matmenys 325x125 mm
ST-W/GP/325x125/W1
Išoriniai matmenys 365x165 mm, oro tekėjimo angos matmenys 315x115 mm, montavimo angos matmenys 325x125 mm
ST-W/GP/325x225/W1 Išoriniai matmenys 365x265 mm, oro tekėjimo angos matmenys 315x215 mm, montavimo angos matmenys 325x225 mm
ST-W/GP/325x225/W1
Išoriniai matmenys 365x265 mm, oro tekėjimo angos matmenys 315x215 mm, montavimo angos matmenys 325x225 mm
ST-W/GP/325x325/W1 Išoriniai matmenys 365x365 mm, oro tekėjimo angos matmenys 315x315 mm, montavimo angos matmenys 325x325 mm
ST-W/GP/325x325/W1
Išoriniai matmenys 365x365 mm, oro tekėjimo angos matmenys 315x315 mm, montavimo angos matmenys 325x325 mm
ST-W/GP/425x75/W1 Išoriniai matmenys 465x115 mm, oro tekėjimo angos matmenys 415x65 mm, montavimo angos matmenys 425x75 mm
ST-W/GP/425x75/W1
Išoriniai matmenys 465x115 mm, oro tekėjimo angos matmenys 415x65 mm, montavimo angos matmenys 425x75 mm
ST-W/GP/425x125/W1 Išoriniai matmenys 465x165 mm, oro tekėjimo angos matmenys 415x115 mm, montavimo angos matmenys 425x125 mm
ST-W/GP/425x125/W1
Išoriniai matmenys 465x165 mm, oro tekėjimo angos matmenys 415x115 mm, montavimo angos matmenys 425x125 mm
ST-W/GP/425x225/W1 Išoriniai matmenys 465x265 mm, oro tekėjimo angos matmenys 415x215 mm, montavimo angos matmenys 425x225 mm
ST-W/GP/425x225/W1
Išoriniai matmenys 465x265 mm, oro tekėjimo angos matmenys 415x215 mm, montavimo angos matmenys 425x225 mm
ST-W/GP/425x325/W1 Išoriniai matmenys 465x365 mm, oro tekėjimo angos matmenys 415x315 mm, montavimo angos matmenys 425x325 mm
ST-W/GP/425x325/W1
Išoriniai matmenys 465x365 mm, oro tekėjimo angos matmenys 415x315 mm, montavimo angos matmenys 425x325 mm
ST-W/GP/425x425/W1 Išoriniai matmenys 465x465 mm, oro tekėjimo angos matmenys 415x415 mm, montavimo angos matmenys 425x425 mm
ST-W/GP/425x425/W1
Išoriniai matmenys 465x465 mm, oro tekėjimo angos matmenys 415x415 mm, montavimo angos matmenys 425x425 mm
ST-W/GP/525x75/W1 Išoriniai matmenys 565x115 mm, oro tekėjimo angos matmenys 515x65 mm, montavimo angos matmenys 525x75 mm
ST-W/GP/525x75/W1
Išoriniai matmenys 565x115 mm, oro tekėjimo angos matmenys 515x65 mm, montavimo angos matmenys 525x75 mm
ST-W/GP/525x125/W1 Išoriniai matmenys 565x165 mm, oro tekėjimo angos matmenys 515x115 mm, montavimo angos matmenys 525x125 mm
ST-W/GP/525x125/W1
Išoriniai matmenys 565x165 mm, oro tekėjimo angos matmenys 515x115 mm, montavimo angos matmenys 525x125 mm
ST-W/GP/525x225/W1 Išoriniai matmenys 565x265 mm, oro tekėjimo angos matmenys 515x215 mm, montavimo angos matmenys 525x225 mm
ST-W/GP/525x225/W1
Išoriniai matmenys 565x265 mm, oro tekėjimo angos matmenys 515x215 mm, montavimo angos matmenys 525x225 mm
ST-W/GP/525x325/W1 Išoriniai matmenys 565x365 mm, oro tekėjimo angos matmenys 515x315 mm, montavimo angos matmenys 525x325 mm
ST-W/GP/525x325/W1
Išoriniai matmenys 565x365 mm, oro tekėjimo angos matmenys 515x315 mm, montavimo angos matmenys 525x325 mm
ST-W/GP/525x425/W1 Išoriniai matmenys 565x465 mm, oro tekėjimo angos matmenys 515x415 mm, montavimo angos matmenys 525x425 mm
ST-W/GP/525x425/W1
Išoriniai matmenys 565x465 mm, oro tekėjimo angos matmenys 515x415 mm, montavimo angos matmenys 525x425 mm
ST-W/GP/525x525/W1 Išoriniai matmenys 565x565 mm, oro tekėjimo angos matmenys 515x515 mm, montavimo angos matmenys 525x525 mm
ST-W/GP/525x525/W1
Išoriniai matmenys 565x565 mm, oro tekėjimo angos matmenys 515x515 mm, montavimo angos matmenys 525x525 mm
ST-W/GP/625x75/W1 Išoriniai matmenys 665x115 mm, oro tekėjimo angos matmenys 615x65 mm, montavimo angos matmenys 625x75 mm
ST-W/GP/625x75/W1
Išoriniai matmenys 665x115 mm, oro tekėjimo angos matmenys 615x65 mm, montavimo angos matmenys 625x75 mm
ST-W/GP/625x125/W1 Išoriniai matmenys 665x165 mm, oro tekėjimo angos matmenys 615x115 mm, montavimo angos matmenys 625x125 mm
ST-W/GP/625x125/W1
Išoriniai matmenys 665x165 mm, oro tekėjimo angos matmenys 615x115 mm, montavimo angos matmenys 625x125 mm
ST-W/GP/625x225/W1 Išoriniai matmenys 665x265 mm, oro tekėjimo angos matmenys 615x215 mm, montavimo angos matmenys 625x225 mm
ST-W/GP/625x225/W1
Išoriniai matmenys 665x265 mm, oro tekėjimo angos matmenys 615x215 mm, montavimo angos matmenys 625x225 mm
ST-W/GP/625x325/W1 Išoriniai matmenys 665x365 mm, oro tekėjimo angos matmenys 615x315 mm, montavimo angos matmenys 625x325 mm
ST-W/GP/625x325/W1
Išoriniai matmenys 665x365 mm, oro tekėjimo angos matmenys 615x315 mm, montavimo angos matmenys 625x325 mm
ST-W/GP/625x425/W1 Išoriniai matmenys 665x465 mm, oro tekėjimo angos matmenys 615x415 mm, montavimo angos matmenys 625x425 mm
ST-W/GP/625x425/W1
Išoriniai matmenys 665x465 mm, oro tekėjimo angos matmenys 615x415 mm, montavimo angos matmenys 625x425 mm
ST-W/GP/625x525/W1 Išoriniai matmenys 665x565 mm, oro tekėjimo angos matmenys 615x515 mm, montavimo angos matmenys 625x525 mm
ST-W/GP/625x525/W1
Išoriniai matmenys 665x565 mm, oro tekėjimo angos matmenys 615x515 mm, montavimo angos matmenys 625x525 mm
ST-W/GP/625x625/W1 Išoriniai matmenys 665x665 mm, oro tekėjimo angos matmenys 615x615 mm, montavimo angos matmenys 625x625 mm
ST-W/GP/625x625/W1
Išoriniai matmenys 665x665 mm, oro tekėjimo angos matmenys 615x615 mm, montavimo angos matmenys 625x625 mm
ST-W/GP/825x75/W1 Išoriniai matmenys 865x115 mm, oro tekėjimo angos matmenys 815x65 mm, montavimo angos matmenys 825x75 mm
ST-W/GP/825x75/W1
Išoriniai matmenys 865x115 mm, oro tekėjimo angos matmenys 815x65 mm, montavimo angos matmenys 825x75 mm
ST-W/GP/825x125/W1 Išoriniai matmenys 865x165 mm, oro tekėjimo angos matmenys 815x115 mm, montavimo angos matmenys 825x125 mm
ST-W/GP/825x125/W1
Išoriniai matmenys 865x165 mm, oro tekėjimo angos matmenys 815x115 mm, montavimo angos matmenys 825x125 mm
ST-W/GP/825x225/W1 Išoriniai matmenys 865x265 mm, oro tekėjimo angos matmenys 815x215 mm, montavimo angos matmenys 825x225 mm
ST-W/GP/825x225/W1
Išoriniai matmenys 865x265 mm, oro tekėjimo angos matmenys 815x215 mm, montavimo angos matmenys 825x225 mm
ST-W/GP/825x325/W1 Išoriniai matmenys 865x365 mm, oro tekėjimo angos matmenys 815x315 mm, montavimo angos matmenys 825x325 mm
ST-W/GP/825x325/W1
Išoriniai matmenys 865x365 mm, oro tekėjimo angos matmenys 815x315 mm, montavimo angos matmenys 825x325 mm
ST-W/GP/825x425/W1 Išoriniai matmenys 865x465 mm, oro tekėjimo angos matmenys 815x415 mm, montavimo angos matmenys 825x425 mm
ST-W/GP/825x425/W1
Išoriniai matmenys 865x465 mm, oro tekėjimo angos matmenys 815x415 mm, montavimo angos matmenys 825x425 mm
ST-W/GP/825x525/W1 Išoriniai matmenys 865x565 mm, oro tekėjimo angos matmenys 815x515 mm, montavimo angos matmenys 825x525 mm
ST-W/GP/825x525/W1
Išoriniai matmenys 865x565 mm, oro tekėjimo angos matmenys 815x515 mm, montavimo angos matmenys 825x525 mm
ST-W/GP/825x625/W1 Išoriniai matmenys 865x665 mm, oro tekėjimo angos matmenys 815x615 mm, montavimo angos matmenys 825x625 mm
ST-W/GP/825x625/W1
Išoriniai matmenys 865x665 mm, oro tekėjimo angos matmenys 815x615 mm, montavimo angos matmenys 825x625 mm
ST-W/GP/1025x75/W1 Išoriniai matmenys 1115x165 mm, oro tekėjimo angos matmenys 1015x65 mm, montavimo angos matmenys 1025x75 mm
ST-W/GP/1025x75/W1
Išoriniai matmenys 1115x165 mm, oro tekėjimo angos matmenys 1015x65 mm, montavimo angos matmenys 1025x75 mm
ST-W/GP/1025x125/W1 Išoriniai matmenys 1115x215 mm, oro tekėjimo angos matmenys 1015x115 mm, montavimo angos matmenys 1025x125 mm
ST-W/GP/1025x125/W1
Išoriniai matmenys 1115x215 mm, oro tekėjimo angos matmenys 1015x115 mm, montavimo angos matmenys 1025x125 mm
ST-W/GP/1025x225/W1 Išoriniai matmenys 1115x315 mm, oro tekėjimo angos matmenys 1015x215 mm, montavimo angos matmenys 1025x225 mm
ST-W/GP/1025x225/W1
Išoriniai matmenys 1115x315 mm, oro tekėjimo angos matmenys 1015x215 mm, montavimo angos matmenys 1025x225 mm
ST-W/GP/1025x325/W1 Išoriniai matmenys 1115x415 mm, oro tekėjimo angos matmenys 1015x315 mm, montavimo angos matmenys 1025x325 mm
ST-W/GP/1025x325/W1
Išoriniai matmenys 1115x415 mm, oro tekėjimo angos matmenys 1015x315 mm, montavimo angos matmenys 1025x325 mm
ST-W/GP/1025x425/W1 Išoriniai matmenys 1115x515 mm, oro tekėjimo angos matmenys 1015x415 mm, montavimo angos matmenys 1025x425 mm
ST-W/GP/1025x425/W1
Išoriniai matmenys 1115x515 mm, oro tekėjimo angos matmenys 1015x415 mm, montavimo angos matmenys 1025x425 mm
ST-W/GP/1025x525/W1 Išoriniai matmenys 1115x615 mm, oro tekėjimo angos matmenys 1015x515 mm, montavimo angos matmenys 1025x525 mm
ST-W/GP/1025x525/W1
Išoriniai matmenys 1115x615 mm, oro tekėjimo angos matmenys 1015x515 mm, montavimo angos matmenys 1025x525 mm
ST-W/GP/1025x625/W1 Išoriniai matmenys 1115x715 mm, oro tekėjimo angos matmenys 1015x615 mm, montavimo angos matmenys 1025x625 mm
ST-W/GP/1025x625/W1
Išoriniai matmenys 1115x715 mm, oro tekėjimo angos matmenys 1015x615 mm, montavimo angos matmenys 1025x625 mm
ST-W/GP/1225x75/W1 Išoriniai matmenys 1315x165 mm, oro tekėjimo angos matmenys 1215x65 mm, montavimo angos matmenys 1225x75 mm
ST-W/GP/1225x75/W1
Išoriniai matmenys 1315x165 mm, oro tekėjimo angos matmenys 1215x65 mm, montavimo angos matmenys 1225x75 mm
ST-W/GP/1225x125/W1 Išoriniai matmenys 1315x215 mm, oro tekėjimo angos matmenys 1215x115 mm, montavimo angos matmenys 1225x125 mm
ST-W/GP/1225x125/W1
Išoriniai matmenys 1315x215 mm, oro tekėjimo angos matmenys 1215x115 mm, montavimo angos matmenys 1225x125 mm
ST-W/GP/1225x225/W1 Išoriniai matmenys 1315x315 mm, oro tekėjimo angos matmenys 1215x215 mm, montavimo angos matmenys 1225x225 mm
ST-W/GP/1225x225/W1
Išoriniai matmenys 1315x315 mm, oro tekėjimo angos matmenys 1215x215 mm, montavimo angos matmenys 1225x225 mm
ST-W/GP/1225x325/W1 Išoriniai matmenys 1315x415 mm, oro tekėjimo angos matmenys 1215x315 mm, montavimo angos matmenys 1225x325 mm
ST-W/GP/1225x325/W1
Išoriniai matmenys 1315x415 mm, oro tekėjimo angos matmenys 1215x315 mm, montavimo angos matmenys 1225x325 mm
ST-W/GP/1225x425/W1 Išoriniai matmenys 1315x515 mm, oro tekėjimo angos matmenys 1215x415 mm, montavimo angos matmenys 1225x425 mm
ST-W/GP/1225x425/W1
Išoriniai matmenys 1315x515 mm, oro tekėjimo angos matmenys 1215x415 mm, montavimo angos matmenys 1225x425 mm
ST-W/GP/1225x525/W1 Išoriniai matmenys 1315x615 mm, oro tekėjimo angos matmenys 1215x515 mm, montavimo angos matmenys 1225x525 mm
ST-W/GP/1225x525/W1
Išoriniai matmenys 1315x615 mm, oro tekėjimo angos matmenys 1215x515 mm, montavimo angos matmenys 1225x525 mm
ST-W/GP/1225x625/W1 Išoriniai matmenys 1315x715 mm, oro tekėjimo angos matmenys 1215x615 mm, montavimo angos matmenys 1225x625 mm
ST-W/GP/1225x625/W1
Išoriniai matmenys 1315x715 mm, oro tekėjimo angos matmenys 1215x615 mm, montavimo angos matmenys 1225x625 mm

Greitas parinkimas

Priklausomybė slėgio kritimo (ΔP.), maksimalaus oro srauto greičio (Vef), akustinės galios lygio (LWA) ir oro srauto greičio diapazono V=0,25 m/s (L0.25) nuo oro srauto (Q) su grotelėmis atviromis sklendėmis. Greitis Vef reiškia maksimalus oro išstūmimo greitis prie grotelių. Diapazonas L0.25 nurodo atstumą nuo kada oro greitis neperžengia 0.25 m/s.

ST-WG parinkimas
ST-WG parinkimas

PAVYZDYS
nurodytas oro srautas Q = 500 m3/h
diapazonas L0.25 = 7m
Skaityti grafiką:
grotelės: 1225x75, 625x125, 325x225
Aef = 0.05m2
slėgio kritimas: 5 Pa
greitis prie išleidimo angos: 2.5 m/s
akustinė galia: 30 dB

ST-WG parinkimas
Slėgio kritimo (Δpp) priklausomybė sklėndėje GP nuo efektyvaus greičio (Vef)
ST-WG parinkimas
ST-WG parinkimas
Pavyzdys:
Pasirinkimas Grotelių ST-WG oro tiekimo instaliacijai

Sklendės uždarymo kampas: 45°
Dydis: 125x325 [mm]
Efektyvus greitis Vef: 4.7 [m/s]
Efektyvumas Q: 500[m/h3]
Diapazonas L0.25: 10[m]
Akustinė galia LWA: 35[dB]
Slėgio kritimas grotelėse Δpk: 10[Pa]
Slėgio kritimas sklendėje Δpp: 50[Pa]

Bendrasis slėgis Δp: 60[Pa]
ST-WG parinkimas

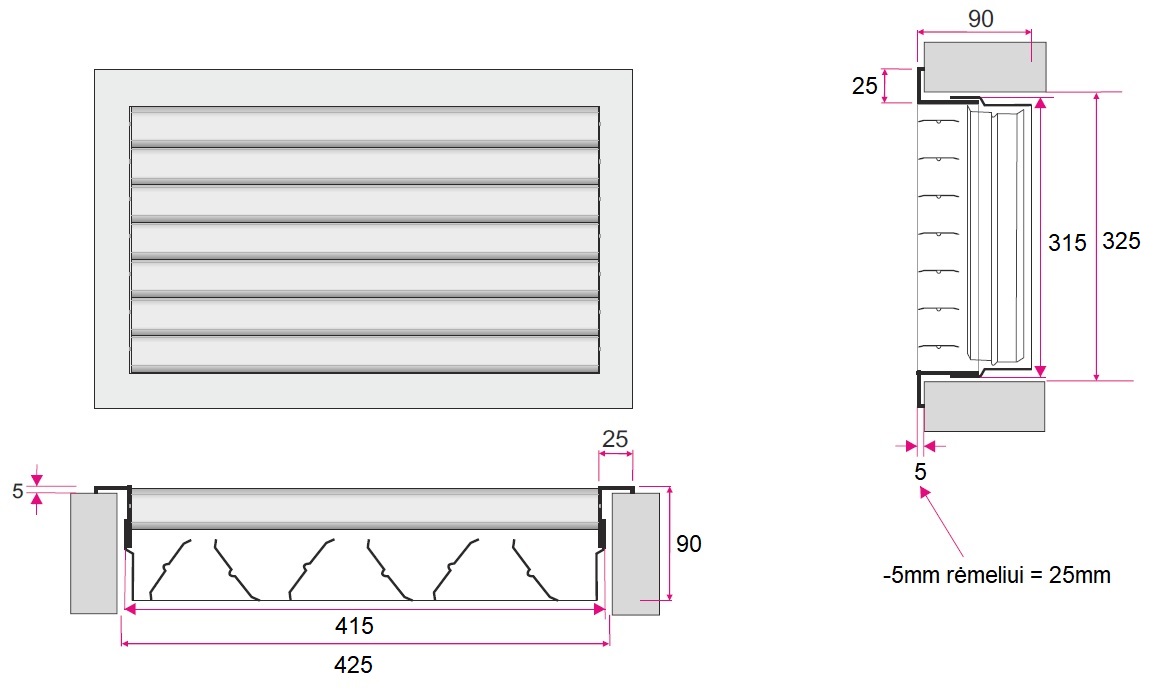

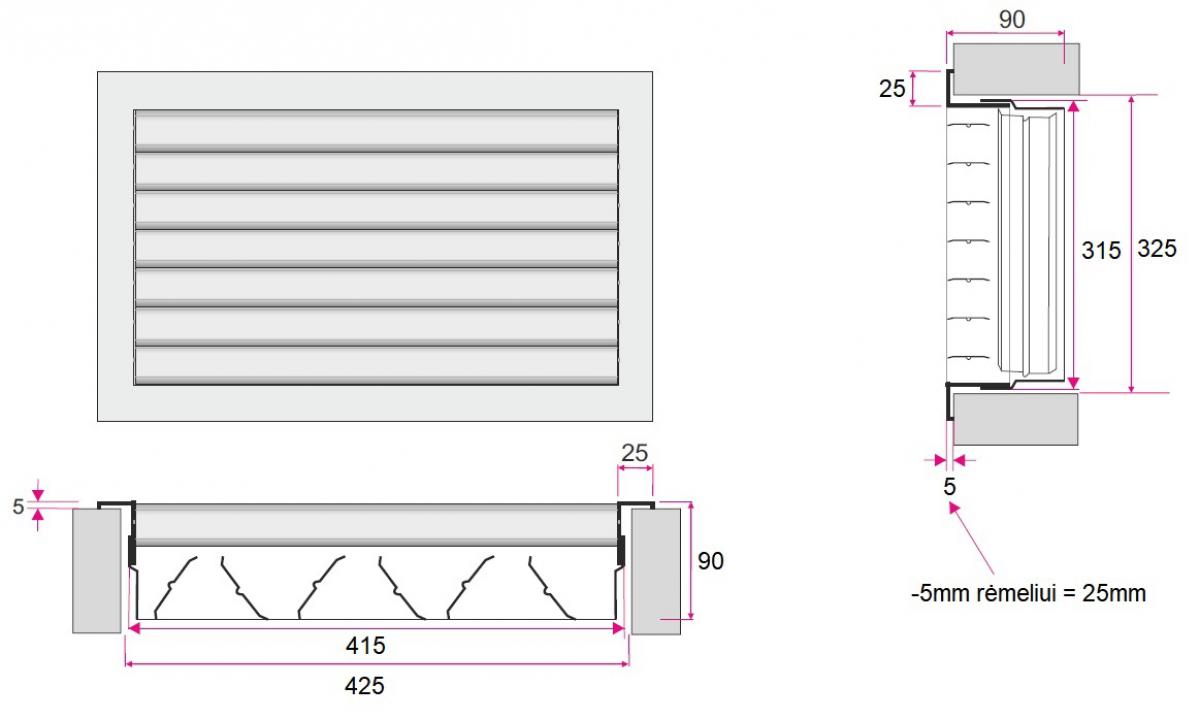

Matmenys

Modelis: ST-W/GP/425x325/W1
Matmenys

ST-W/GP montavimas

ST-WG montavimas

Surinkimas matomas varžtais per montavimo skyles grotelių rėme

ST-WG montavimas

Surinkimas nematomas spynomis grotelėse ir montavimo rėme RM arba dėžėje

ST-WG montavimas

Surinkimas nematomas varžtais ir užraktu montavimo rėme RM arba dėžėje

Oro įtraukimo ir ištraukimo grotelėse yra viena judamųjų menčių eilė, horizontaliai įstatyta priekiniame rėme, o už grotelių žaliuzių įtaisyta sklendė. Šios grotelės skirtos naudoti žemo ir vidutinio slėgio sistemoje. Kiekvienos mentės polinkio kampas yra nustatomas rankiniu būdu.

Grotelių higienos pažymėjimas HK/K/0522/01/2016

Medžiagos ir kokybė

Grotelės pagamintos iš cinkuoto lakštinio plieno ir padengtos baltos spalvos milteline danga RAL 9016. Klientas gali pasirinkti ir kitą RAL paletės spalvos dangą ar groteles, pagamintas iš specialaus nerūdijančio plieno arba aliuminio. Sklendė yra pagaminta iš cinkuoto plieno (klientas gali pasirinkti bet kurios RAL spalvos).

ST-W / G sieninės grotelės su horizontaliomis reguliuojamomis mentėmis ir sklende
Atitikties deklaracijos 859 KB
Katalogas 259 KB
Higienos sertifikatas 1.1 MB
