Stoginis deflektorius - WC/315/W1 | Saw-pol

Pasirinkite produkto modelį:

Stoginis deflektorius, skirtas oro ištraukimui, cilindrinio tipo, apvalios formos pajungimas (be flanšo), pagamintos iš cinkuoto plieno, gali būti montuojamos ant PD-B stoginio pagrindo, pajungimo angos diametras Ø320 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø630 mm, aukštis 700 mm, be montavimo flanšo
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
WC Stoginis deflektorius - skirtas oro ištraukimui, cilindrinio tipo, apvalios formos pajungimas (be flanšo), pagamintos iš cinkuoto plieno, gali būti montuojamos ant PD-B stoginio pagrindo
WC/160/W1 Pajungimo angos diametras Ø165 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø320 mm, aukštis 375 mm, be montavimo flanšo
WC/160/W1
Pajungimo angos diametras Ø165 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø320 mm, aukštis 375 mm, be montavimo flanšo
WC/200/W1 Pajungimo angos diametras Ø205 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø400 mm, aukštis 450 mm, be montavimo flanšo
WC/200/W1
Pajungimo angos diametras Ø205 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø400 mm, aukštis 450 mm, be montavimo flanšo
WC/250/W1 Pajungimo angos diametras Ø255 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø500 mm, aukštis 530 mm, be montavimo flanšo
WC/250/W1
Pajungimo angos diametras Ø255 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø500 mm, aukštis 530 mm, be montavimo flanšo
WC/315/W1 Pajungimo angos diametras Ø320 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø630 mm, aukštis 700 mm, be montavimo flanšo
WC/315/W1
Pajungimo angos diametras Ø320 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø630 mm, aukštis 700 mm, be montavimo flanšo
WC/400/W1 Pajungimo angos diametras Ø400 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø800 mm, aukštis 870 mm, be montavimo flanšo
WC/400/W1
Pajungimo angos diametras Ø400 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø800 mm, aukštis 870 mm, be montavimo flanšo
WC/500/W1 Pajungimo angos diametras Ø500 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø1000 mm, aukštis 1000 mm, be montavimo flanšo
WC/500/W1
Pajungimo angos diametras Ø500 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø1000 mm, aukštis 1000 mm, be montavimo flanšo
WC/630/W1 Pajungimo angos diametras Ø630 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø1260 mm, aukštis 1300 mm, be montavimo flanšo
WC/630/W1
Pajungimo angos diametras Ø630 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø1260 mm, aukštis 1300 mm, be montavimo flanšo
WC/800/W1 Pajungimo angos diametras Ø800 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø1480 mm, aukštis 1500 mm, be montavimo flanšo
WC/800/W1
Pajungimo angos diametras Ø800 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø1480 mm, aukštis 1500 mm, be montavimo flanšo
WC/1000/W1 Pajungimo angos diametras Ø1000 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø2000 mm, aukštis 1950 mm, be montavimo flanšo
WC/1000/W1
Pajungimo angos diametras Ø1000 mm, apsauginį stogelį nuo kritulių dengiančio cilindro skersmuo Ø2000 mm, aukštis 1950 mm, be montavimo flanšo

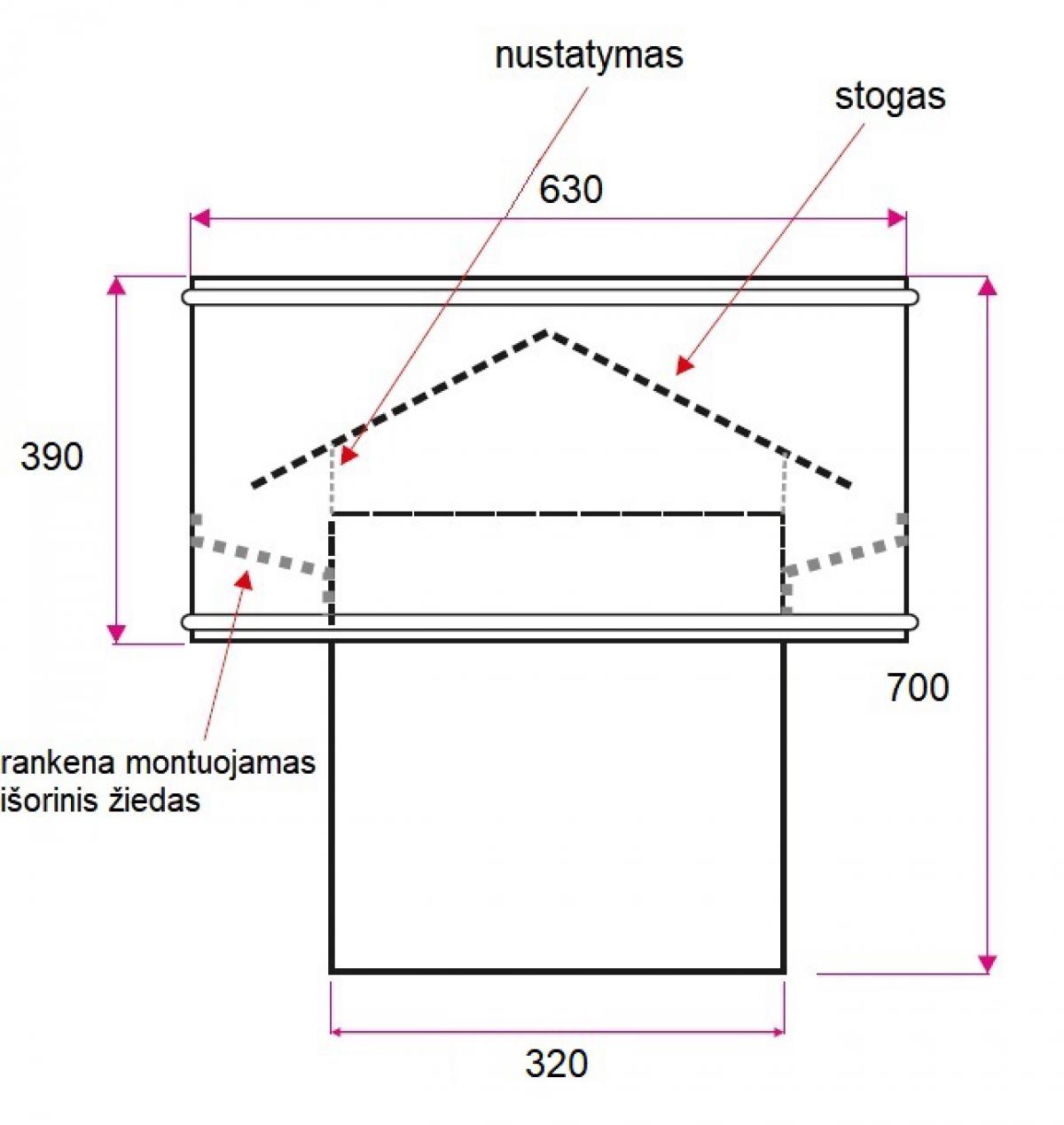

Matmenys

Modelis: WC/315/W1
Matmenys
WC montavimas

Lengvo tipo - surinkimas matomas su varžtais (užmauta ant ortakio)

WC montavimas

Sunkaus tipo - surinkimas matomas, montuojant su montavimo flanšais.

wc

Priedai - stogo pagrindas

Stogo pagrindas sumontojamas ant stogo kaip pagalbinė struktūra stogo bazėms PD-B/I, PD-B/II, PD-B/III, PD-A ir stogo nuolydžio išlyginimui. Standartiškai pagamintas iš cinkuoto plieno. Pageidaujant galima nudažyti milteliniais dažais bet kokia RAL spalva ir padaryti pagrindą iš nerūdijančio plieno arba aliuminio. Pagrindas gali būti ižoliuotas, termiškas ir / arba akustinis su gumine arba mineraline vata.

PD-BI

PD-BIPastaba: atkreipkite dėmesį ar α vertė duota procentais ar lapsniais.

PD-BITiesaus ir kampinio pagrindo aukštis pritaikytas prie montavimo vietos sąlygų (reikia nusakyti darant užsakymą).

Techniniai parametrai

Žemiau yra lentelė su apvalaus gravitacinio ventiliatoriaus oro efektyvumu:

Dydis (mm)
Oro efektyvumas (m3/h) pūtimo greičiu (m/s)
1 m/s 2 m/s 3 m/s 4 m/s 5 m/s 6 m/s
 7 m/s
 8 m/s
160 39 78 115 155 191 231 260 310
200 60 125 181 235 300 355 405 480
250 95 190 280 380 470 565 630 750
315 135 270 410 530 670 810 930 1060
400 240 485 730 965 1210 1450 1620 1930
500 395 650 1050 1400 1780 2100 2700 3120
630 550 1070 1680 2130 2630 3150 3750 4300
WC round gravity ventilator
