Stoginės ventiliacinės grotelės - CT/1000/W1 | Saw-pol

Pasirinkite produkto modelį:

Stoginės ventiliacinės grotelės, skirtos lauko oro tiekimui, apvalios formos pajungimas (be flanšo), pagamintos iš cinkuoto plieno, ventiliacinė anga apsaugota metaliniais žiedais bei tinkliuku po jais, pajungimo angos diametras Ø1005 mm, apsauginio stogelio nuo kritulių skersmuo Ø1050 mm, aukštis 1250 mm, efektyvus plotas 1.944 m², be montavimo flanšo
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
CT stoginės ventiliacinės grotelės - skirtos lauko oro tiekimui, apvalios formos pajungimas (be flanšo), pagamintos iš cinkuoto plieno, ventiliacinė anga apsaugota metaliniais žiedais bei tinkliuku po jais
CT/125/W1 Pajungimo angos diametras Ø130 mm, apsauginio stogelio nuo kritulių skersmuo Ø170 mm, aukštis 250 mm, efektyvus plotas 0.030 m², be montavimo flanšo
CT/125/W1
Pajungimo angos diametras Ø130 mm, apsauginio stogelio nuo kritulių skersmuo Ø170 mm, aukštis 250 mm, efektyvus plotas 0.030 m², be montavimo flanšo
CT/160/W1 Pajungimo angos diametras Ø165 mm, apsauginio stogelio nuo kritulių skersmuo Ø210 mm, aukštis 300 mm, efektyvus plotas 0.051 m², be montavimo flanšo
CT/160/W1
Pajungimo angos diametras Ø165 mm, apsauginio stogelio nuo kritulių skersmuo Ø210 mm, aukštis 300 mm, efektyvus plotas 0.051 m², be montavimo flanšo
CT/200/W1 Pajungimo angos diametras Ø205 mm, apsauginio stogelio nuo kritulių skersmuo Ø250 mm, aukštis 350 mm, efektyvus plotas 0.110 m², be montavimo flanšo
CT/200/W1
Pajungimo angos diametras Ø205 mm, apsauginio stogelio nuo kritulių skersmuo Ø250 mm, aukštis 350 mm, efektyvus plotas 0.110 m², be montavimo flanšo
CT/250/W1 Pajungimo angos diametras Ø255 mm, apsauginio stogelio nuo kritulių skersmuo Ø300 mm, aukštis 400 mm, efektyvus plotas 0.131 m², be montavimo flanšo
CT/250/W1
Pajungimo angos diametras Ø255 mm, apsauginio stogelio nuo kritulių skersmuo Ø300 mm, aukštis 400 mm, efektyvus plotas 0.131 m², be montavimo flanšo
CT/315/W1 Pajungimo angos diametras Ø320 mm, apsauginio stogelio nuo kritulių skersmuo Ø365 mm, aukštis 400 mm, efektyvus plotas 0.180 m², be montavimo flanšo
CT/315/W1
Pajungimo angos diametras Ø320 mm, apsauginio stogelio nuo kritulių skersmuo Ø365 mm, aukštis 400 mm, efektyvus plotas 0.180 m², be montavimo flanšo
CT/400/W1 Pajungimo angos diametras Ø405 mm, apsauginio stogelio nuo kritulių skersmuo Ø450 mm, aukštis 500 mm, efektyvus plotas 0.321 m², be montavimo flanšo
CT/400/W1
Pajungimo angos diametras Ø405 mm, apsauginio stogelio nuo kritulių skersmuo Ø450 mm, aukštis 500 mm, efektyvus plotas 0.321 m², be montavimo flanšo
CT/500/W1 Pajungimo angos diametras Ø505 mm, apsauginio stogelio nuo kritulių skersmuo Ø550 mm, aukštis 550 mm, efektyvus plotas 0.450 m², be montavimo flanšo
CT/500/W1
Pajungimo angos diametras Ø505 mm, apsauginio stogelio nuo kritulių skersmuo Ø550 mm, aukštis 550 mm, efektyvus plotas 0.450 m², be montavimo flanšo
CT/630/W1 Pajungimo angos diametras Ø635 mm, apsauginio stogelio nuo kritulių skersmuo Ø680 mm, aukštis 780 mm, efektyvus plotas 0.694 m², be montavimo flanšo
CT/630/W1
Pajungimo angos diametras Ø635 mm, apsauginio stogelio nuo kritulių skersmuo Ø680 mm, aukštis 780 mm, efektyvus plotas 0.694 m², be montavimo flanšo
CT/800/W1 Pajungimo angos diametras Ø805 mm, apsauginio stogelio nuo kritulių skersmuo Ø850 mm, aukštis 1000 mm, efektyvus plotas 1.180 m², be montavimo flanšo
CT/800/W1
Pajungimo angos diametras Ø805 mm, apsauginio stogelio nuo kritulių skersmuo Ø850 mm, aukštis 1000 mm, efektyvus plotas 1.180 m², be montavimo flanšo
CT/1000/W1 Pajungimo angos diametras Ø1005 mm, apsauginio stogelio nuo kritulių skersmuo Ø1050 mm, aukštis 1250 mm, efektyvus plotas 1.944 m², be montavimo flanšo
CT/1000/W1
Pajungimo angos diametras Ø1005 mm, apsauginio stogelio nuo kritulių skersmuo Ø1050 mm, aukštis 1250 mm, efektyvus plotas 1.944 m², be montavimo flanšo
Modelis: CT/1000/W1
Pagrindiniai duomenys
Efektyvus plotas
m²
1.944

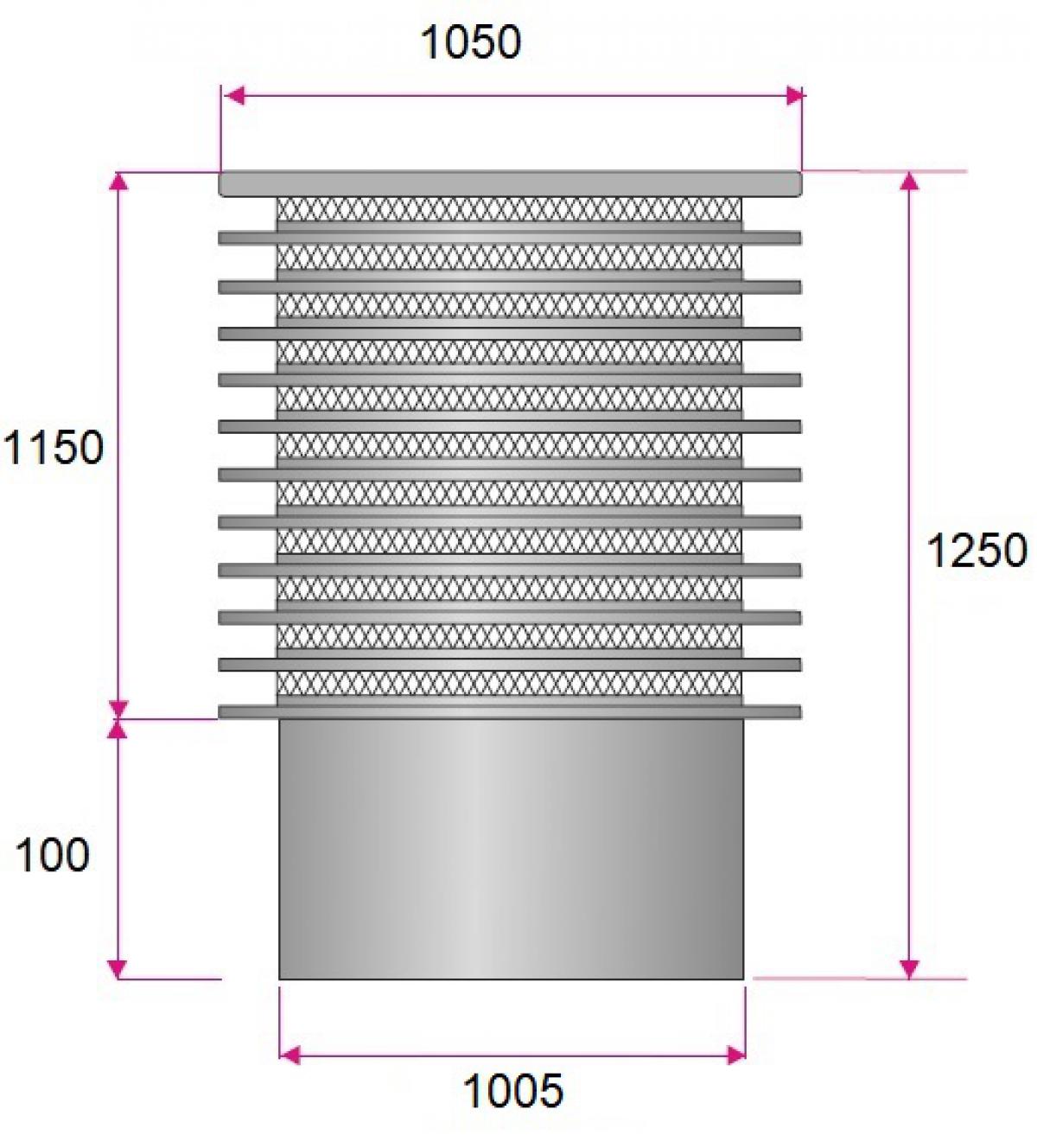

Matmenys

Modelis: CT/1000/W1
Matmenys
CT montavimas

Lengvo tipo - surinkimas matomas su varžtais (žaliuzė užmauta ant ortakio)

CT montavimas

Sunkaus tipo - surinkimas matomas, montuojant su montavimo flanšais.

Lauko oro tiekimo kryptinės grotelės labiausiai naudojamos įrenginiuose su antžeminiais šilumokaičiais, jos skirtos šviežio oro tiekimui iš išorės į įrenginį. Įprastai jos patalpinamos atokiau nuo pastatų, gatvių, kad kuo mažiau pakliūtų užteršto oro (šiose kryptinėse grotelėse gali būti įrengtas UE4 klasės filtras). CT gali būti stoginių oro tiekimo kryptinių grotelių arba išorinių oro tiekimo kryptinių grotelių pakaitalas, jei dėl pastato konstrukcijos ar aukščio pastarųjų elementų montuoti negalima. CT gali būti ant stogo montuojamas, oro tiekimo ir ištraukimo funkciją atliekantis, elementas. Lauke atskirai statomų oro tiekimo kryptinių grotelių skylės turi būti bent jau 0,6 m. aukštyje nuo žemės lygio. Vietose, kuriose galimi gausūs kritulių kiekiai, aukštis turėtų siekti iki 1,0-1,5m.

Lauko oro tiekimo kryptinių grotelių higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Kryptinės grotelės pagamintos iš cinkuoto lakštinio plieno, apdoroto baltos spalvos 9006 milteline danga. Kliento pageidavimu lauko oro tiekimo kryptinės grotelės gali būti pagamintos iš aliuminio arba nerūdijančio plieno ir padengtos milteline RAL spalvos danga. Kryptinės grotelės gali būti su filtru. Pasiliekame teisę daryti techninius pakeitimus ir papildymus.

CT lauko oro tiekimo kryptinės grotelės
