Modelis: LEO HD L EC INOX
Pagrindiniai duomenys
Šildymo galia prie 70/50°C vandens bei 10°C oro temperatūros
kW
20,5
Oro nupūtimo atstumas (matuojant horizontaliai ties 0.3 m/s greičio riba)
m
33
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.3 m/s greičio riba)
m
6,8
Maks. oro srautas
m³/val.
3000
Ventiliatoriaus duomenys
Maitinimas
V/Hz
230/50
Maks. naudojama galia
W
170
Maks. naudojama srovė
A
1,3
Ventiliatoriaus tipas
Moduliuojamo greičio EC
IP / Izoliacijos klasė
54
Maks. akustinio slėgio lygis 5 m atstumu nuo įrangos, 3000 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
56
Maks. garso galios lygis pagal EN ISO 3744:2011
dB(A)
73
Instaliacijos duomenys
Maks. darbinė aplinkos temperatūra
°C
60
Maks. paduodamo vandens temperatūra
°C
120
Maks. darbinis slėgis
MPa
1,6
Vandens pajungimas
Ø "
¾
Kiti duomenys
Šilumokaitis
Padengtas specialia pigmentine poliuretano danga PoluAl XT Blygold, kuri pasižymi labai dideliu atsparumu korozijai ir cheminiams junginiams
Korpusas
AISI316L nerūdijančio plieno
Matmenys
Plotis
mm
660
Gylis
mm
355
Aukštis
mm
605
Svoris
kg
22,5
Svoris pripildžius vandeniu
kg
24,5

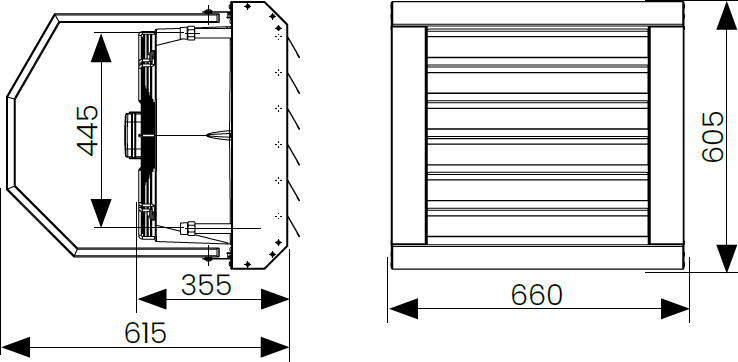

Matmenys

Modelis: LEO HD L EC INOX
Matmenys

Šiluminės galios lentelės

LEO HD L EC INOX oro srautas 4 greičiu = 3000 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

10
15
20
Tw1/Tw2 = 70/50°C
20,5
895
3,5
30,0
18,1
792
2,8
33,0
15,7
688
2,2
35,5

10
15
20
Tw1/Tw2 = 55/45°C
17,4
1517
9,5
27,0
15,0
1311
7,3
30,0
12,7
1103
5,3
32,5

10
15
20
Tw1/Tw2 = 45/35°C
12,2
1063
5,2
22,0
9,8
854
3,5
24,5
7,4
641
2,1
27,5
LEO HD L EC INOX oro srautas 3 greičiu = 2750 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

10
15
20
Tw1/Tw2 = 70/50°C
19,4
849
3,2
31,0
17,2
752
2,6
33,5
14,9
653
2,0
36,0

10
15
20
Tw1/Tw2 = 55/45°C
16,5
1439
8,6
28,0
14,3
1244
6,6
30,5
12,0
1047
4,9
33,0

10
15
20
Tw1/Tw2 = 45/35°C
11,6
1009
4,7
22,5
9,3
810
3,2
25,0
7,0
608
1,9
27,5
LEO HD L EC INOX oro srautas 2 greičiu = 1850 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

10
15
20
Tw1/Tw2 = 70/50°C
15,1
662
2,1
34,0
13,4
586
1,7
36,5
11,6
509
1,3
38,5

10
15
20
Tw1/Tw2 = 55/45°C
12,8
1119
5,5
30,5
11,1
968
4,2
32,5
9,4
815
3,1
35,0

10
15
20
Tw1/Tw2 = 45/35°C
9,0
785
3,0
24,5
7,3
630
2,1
26,5
5,4
470
1,2
28,5
LEO HD L EC INOX oro srautas 1 greičiu = 950 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

10
15
20
Tw1/Tw2 = 70/50°C
9,6
419
0,9
40,0
8,5
371
0,7
41,0
7,3
321
0,6
42,5

10
15
20
Tw1/Tw2 = 55/45°C
8,1
708
2,4
35,5
7,0
612
1,9
36,5
5,9
516
1,4
38,0

10
15
20
Tw1/Tw2 = 45/35°C
5,7
495
1,3
28,0
4,6
395
0,9
29,0
3,3
289
0,5
30,5
  • PT - atiduodama šiluminė galia
  • Tp1 - įtraukiamo oro temperatūra
  • Tp2 - išpučiamo oro temperatūra
  • Tw1 - paduodamo į šilumokaitį vandens temperatūra
  • Tw2 - grįžtančio iš šilumokaičio vandens temperatūra
  • Qw - vandens pratekėjimas per šilumokaitį
  • Δpw - vandens slėgio kritimas šilumokaityje

Jeigu norite paskaičiuoti šilumines galias prie kitų parametrų, tai galite padaryti gamintojo svetainėje.

PASKIRTIS

LEO vandeniniai kaloriferiai – oro šildytuvai yra skirti pramoninių, komercinių ir kitų didelių patalpų šildymui.

Vandeninis kaloriferis – oro šildytuvas LEO HD yra skirtas pastatams, kuriems reikalinga padidinto atsparumo aplinkos sąlygoms įranga. Oro šildytuve yra sumontuotas vandens šilumokaitis, padengtas specialia pigmentuota poliuretano danga PoluAl XT Blygold, kuri pasižymi labai dideliu atsparumu korozijai ir cheminiams junginiams.

LEO HD vandeniniai kaloriferiai yra skirti specialios paskirties patalpoms šildyti:

  • automobilių plovykloms;
  • atliekų apdorojimo patalpoms;
  • maisto perdirbimo patalpoms;
  • šiltnamiams;
  • chemijos pramonei;
  • jūrų pramonei.

VEIKIMO PRINCIPAS

LEO HD kaloriferiai pagrinde susideda iš ventiliatoriaus ir šilumokaičio (1 pav.), prie kurio jungiasi karštas vanduo. Karštas vanduo sušildo šilumokaitį, ventiliatorius tolygiai nupučia šilumą į patalpas. Vanduo gali būti paduodamas iš: kieto kuro katilo, dujinio vandens šildytuvo, granulinio katilo, gali būti tiekiamas iš miesto tinklų ar kitos šildymo įrangos.

Pagrindinis kaloriferių privalumas yra jų gebėjimas greitai ir tolygiai sušildyti patalpas. Toks šildymo būdas nėra inertiškas, šiluma juntama vos prietaisams pradėjus veikti. Su programuojamu valdikliu galima ženkliai sutaupyti energijos, neprarandant šilumos komforto.

LEO HD sandara

1 pav.: LEO HD kaloriferių sandara

BLYGOLD ŠILUMOKAITIS

Standartiniai šilumokaičiai yra pažeidžiami intensyvios korozijos dėl jų konstrukcijos pobūdžio, kai dažnai naudojami skirtingi metalai, pasižymintys nesuderinamomis cheminėmis savybėmis. Šių metalų derinys gali sukelti galvaninę koroziją, ypač kai juos veikia drėgmė ir kitos medžiagos. Be to, šilumokaičiai dažnai statomi aplinkoje, kurioje yra užterštas oras, o tai dėl cheminių reakcijų gali pagreitinti korozijos procesą.

LEO HD naudojama speciali BLYGOLD danga yra veiksmingas sprendimas, užtikrinantis ilgalaikę šilumokaičių apsaugą nuo korozijos, kartu išlaikant šilumos perdavimo efektyvumą ir minimalų poveikį slėgio kritimui.

LEO HD įrenginių korozijos klasė C5-h (pagal ISO 12944-6:2018), todėl jie idealiai tinka specialios paskirties patalpoms.

ASORTIMENTAS

Platus LEO HD vandeninių oro šildytuvų asortimentas suteikia galimybę pasirinkti tobulą sprendimą, atitinkantį objekto poreikius. Rinktis galima net iš 10-ies oro šildytuvų modelių, pasižyminčių plačiu šildymo galios diapazonu.

Galimi LEO HD vandeninių kaloriferių modeliai:

LEO HD AC IP54 – vandeninis kaloriferis su 3-jų greičių AC tipo ašiniu ventiliatoriumi (IP54 apsaugos klasė);

LEO HD EC IP54 – vandeninis kaloriferis su moduliuojamo greičio EC tipo ašiniu ventiliatoriumi (IP54 apsaugos klasė);

LEO HD AC IP66 – vandeninis kaloriferis su atspariu dulkėms ir vandeniui IP66 apsaugos klasės ašiniu ventiliatoriumi.

Visi siūlomi modeliai gali būti gaminami su vieno iš dviejų tipų korpusais: polipropileno putplasčio EPP arba nerūdijančio plieno INOX AISI316L (užtikrina geresnį LEO HD vandeninių kaloriferių atsparumą korozinėms medžiagoms, sulfatams, fosfatams ir kitoms druskoms).

VALDYMAS

Patogiam LEO HD oro šildytuvų valdymui galima rinktis paprastesnius valdiklius (TS arba ARW+R55), kurie užtikrins esminių funkcijų reguliavimą (oro srauto reguliavimą, termostatinį veikimą). Taip pat galima rinktis programuojamą HMI valdiklį arba T-box išmanųjį valdiklį, kurie suteikia platesnes veikimo galimybes (leidžia pajungti įrenginį prie BMS valdymo sistemos, suprogramuoti jo savaitės veikimą ir kt.).

LENGVAS IR GREITAS MONTAVIMAS

Komplektacijoje pridėtas specialus INOX montavimo laikiklis leidžia įrenginį montuoti vertikaliai įvairiais kampais prie sienos, ant siaurų kolonų ir pertvarų. Taip pat galima pasirinkti lubų montavimo laikiklius, skirtus horizontaliam šildytuvų montavimui prie lubų.

MAIŠYMO KAMERA

LEO HD kaloriferius galima sujungti su oro maišymo kamera LEO KM ir tokiu būdu sukurti paprastą ir efektyvią mechaninę vėdinimo sistemą. Maišymo kamera LEO KM leidžia į patalpą tiekti šviežią orą. LEO HD (vandeninis kaloriferis) + KM (maišymo kamera) + UVO (ištraukimo ventiliatorius) - tai paprasčiausias būdas sukurti efektyvų vėdinimą objektuose, sunaudojant mažiausias energijos sąnaudas, be papildomų sistemų. Maišymo kameros ir šildytuvo derinį lengva sumontuoti dėl specialiai pritaikytų laikiklių.
