KondensatoriaiDaugiavėrė sklendė PWR | Saw-pol
Daugiavėrės sklendės naudojamos oro srautui ventiliacijos ortakiuose reguliuoti ir dažniausiai įrengiamos už išorinių oro tiekimo kryptinių grotelių. Sklendės pagamintos iš cinkuoto plieno lakšto profilio ir į plastikinius guolius įtaisytų aliuminio menčių. Pavaros krumpliaračiai pagaminti iš plasti...
Gamintojas:
Susidomėjote šia preke? Susisiekite su mumis:
+370 601 74426
Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą
+370 606 11865
Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Arvydas Palivonas
LT, RU, EN+370 601 74426
Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą
Andrius Lekarevičius
LT, RU, EN+370 606 11865
Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
- Modelių specifikacijos
- Parinkimas
- Techniniai duomenys
- Aprašymas
- Dokumentacija
- Galerija, montavimo pavyzdžiai
- Atsisiųsti PDF
Paspauskite modelį: pateikiama techninė informacija, priedai

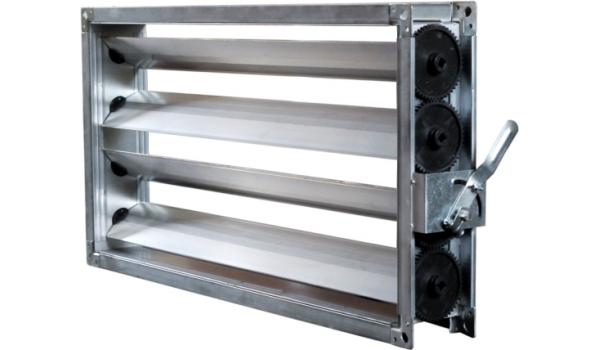

| PWR - Daugiavėrė, su priešpriešine kryptimi atsiveriančiomis mentėmis, skirta oro srauto reguliavimui stačiakampių ortakių vėdinimo sistemose, su tvirtinimo flanšais, korpusas pagamintas iš cinkuoto plieno, o mentės iš aliuminio, reguliuojama rankiniu būdu su mechanine rankenėle |
|---|
Difuzoriaus parinkimas

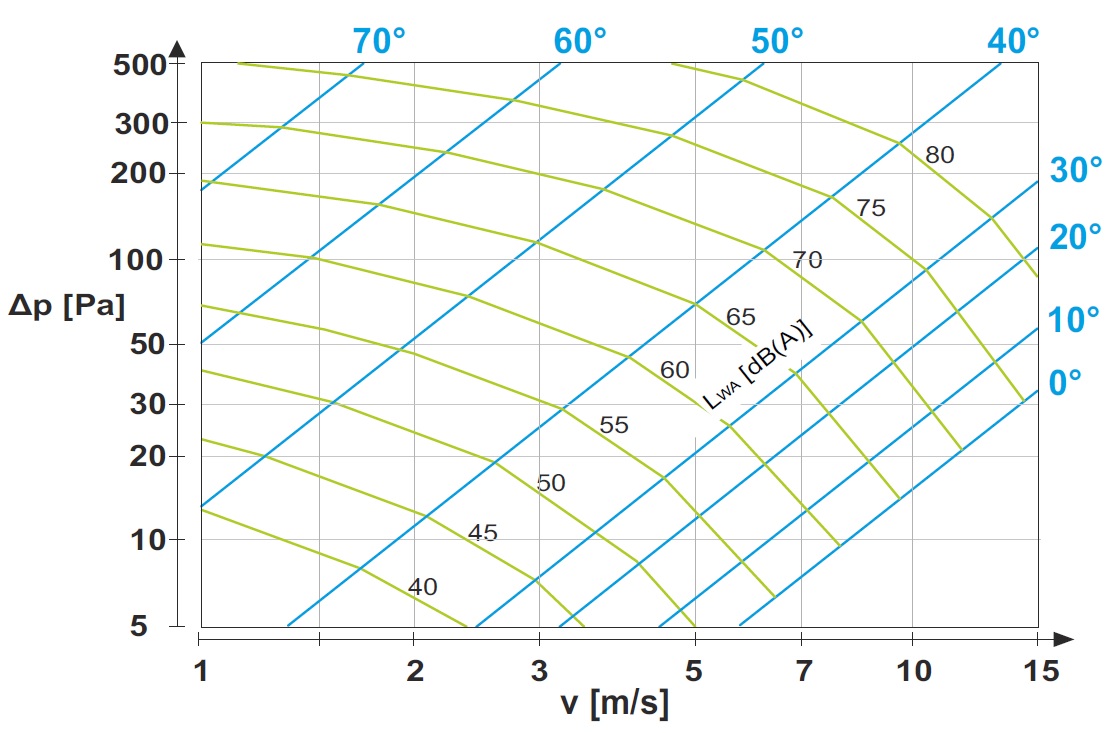

Slėgio kritimas ir akustinė galia priklausomai nuo efektyvumo ir sklendės PWR kampo
Žymėjimas:
V [m/s] - oro greitis kanale
LWA[dB(A)] - akustinė galia
Δp[Pa] - slėgio kritimas
A [m2] - darbinis plotas IxA
Korekcijos faktorius garso galios lygiui LWA priklausomai nuo sklendės paviršiaus.
|
Darbinis plotas A[m2] |
A < 0.1 |
0.1 < A < 0.3 | 0.3 < A < 1.0 |
A > 1.0 |
| Lwa korekcija [dB] | Lwa-15 | Lwa-10 |
Lwa-5 | Lwa |
α = 0° Atidaryta sklendė
α = 90° Uždaryta sklendė

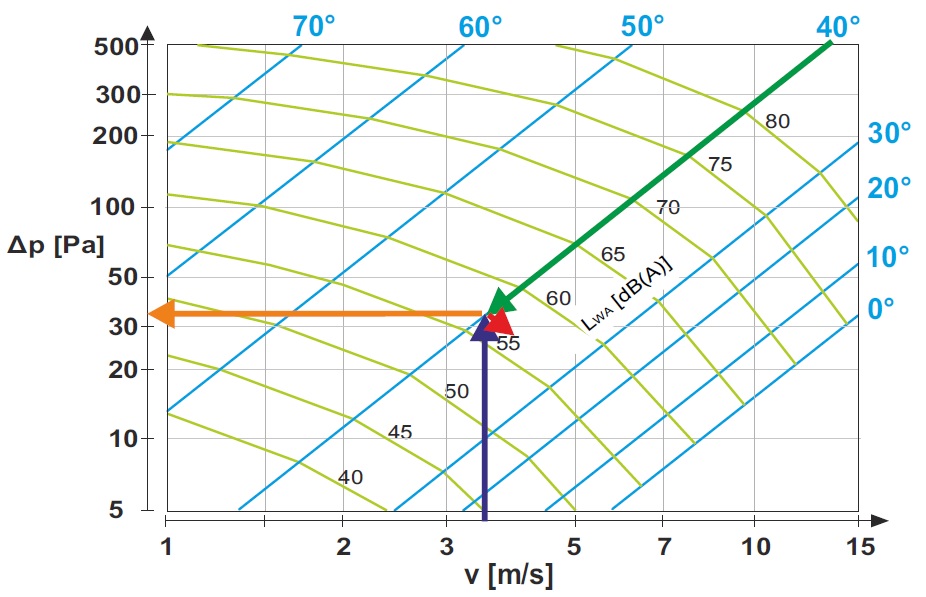

PAVYZDYS:
sklendės dydis PWR (800x400)
oro srautas Q = 4000 m3/h
sklendės kampas 40°
A=0.8x0.4=0.32m2
v=Q/(A3600)=4000/(0.32x3600)=3.47 m/s
Skaityti grafiką:
oro greitis kanale v=3.47 m/s
akustinė galia LWA = 57-5=52 dB
slėgio kritimas Δp = 35Pa
|
Darbinis plotas A[m2] |
A < 0.1 |
0.1 < A < 0.3 | 0.3 < A < 1.0 |
A > 1.0 |
| Lwa korekcija [dB] | Lwa-15 | Lwa-10 |
Lwa-5 | Lwa |
Pasirinkite produkto modelį:
- PWR/300x200
- PWR/300x300
- PWR/300x400
- PWR/300x500
- PWR/300x600
- PWR/300x800
- PWR/300x1000
- PWR/400x200
- PWR/400x300
- PWR/400x400
- PWR/400x500
- PWR/400x600
- PWR/400x800
- PWR/400x1000
- PWR/600x200
- PWR/600x300
- PWR/600x400
- PWR/600x500
- PWR/600x600
- PWR/600x800
- PWR/600x1000
- PWR/800x200
- PWR/800x300
- PWR/800x400
- PWR/800x500
- PWR/800x600
- PWR/800x800
- PWR/800x1000
- PWR/1000x200
- PWR/1000x300
- PWR/1000x400
- PWR/1000x500
- PWR/1000x600
- PWR/1000x800
- PWR/1000x1000
- PWR/1200x200
- PWR/1200x300
- PWR/1200x400
- PWR/1200x500
- PWR/1200x600
- PWR/1200x800
- PWR/1200x1000
- PWR/1400x200
- PWR/1400x300
- PWR/1400x400
- PWR/1400x500
- PWR/1400x600
- PWR/1400x800
- PWR/1400x1000
Daugiavėrės sklendės naudojamos oro srautui ventiliacijos ortakiuose reguliuoti ir dažniausiai įrengiamos už išorinių oro tiekimo kryptinių grotelių. Sklendės pagamintos iš cinkuoto plieno lakšto profilio ir į plastikinius guolius įtaisytų aliuminio menčių. Pavaros krumpliaračiai pagaminti iš plastiko. Mentės atsiveria priešinga kryptimi. Valdymo mechanizmai:
- rankinis valdymas (PWR)
- su pavara (PWE)
Plastikiniai sklendės komponentai saugiai veikia iki maks. 70°C temperatūros.
Sklendės higienos pažymėjimas HK/K/0522/02/2016
Medžiagos ir kokybė
Sklendės pagaminti iš cinkuoto plieno lakšto profilio ir į plastikinius guolius įtaisytų aliuminio menčių. Kliento pageidavimu sklendė gali būti pagaminta iš aliuminio arba nerūdijančio plieno (1.4301 arba 1.4404).

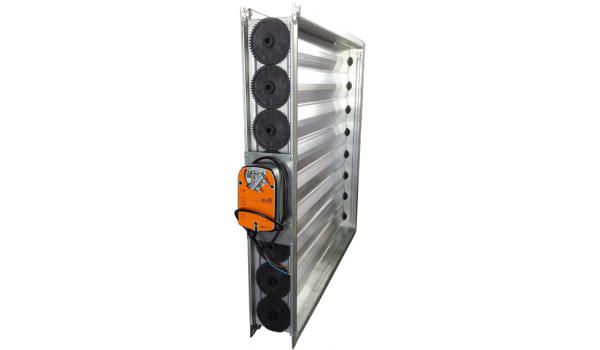

Daugiavėrė sklendė PWE valdoma elektrine pavara, pritaikyta montuoti ant sienos (PWE yra oro tiekimo komplekto elementas ZN su CzS-A).
