Ventiliacinė sklendė - PWR/600x500 | Saw-pol

Name: Ventiliacinė sklendė - PWR/600x500 | Saw-pol
Brand: Saw-pol
Availability: PreOrder

Pasirinkite produkto modelį:

Modelis:

Ventiliacinė sklendė, Daugiavėrė, su priešpriešine kryptimi atsiveriančiomis mentėmis, skirta oro srauto reguliavimui stačiakampių ortakių vėdinimo sistemose, su tvirtinimo flanšais, korpusas pagamintas iš cinkuoto plieno, o mentės iš aliuminio, reguliuojama rankiniu būdu su mechanine rankenėle, ventiliacinio ortakio matmenys 600x500 mm, sklendės montavimo flanšo išoriniai matmenys 640x540 mm

Gamintojas:

Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą

Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.

Modelių specifikacijos
Parinkimas
Techniniai duomenys
Aprašymas
Dokumentacija
Galerija, montavimo pavyzdžiai
Atsisiųsti PDF

Paspauskite modelį: pateikiama techninė informacija, priedai

PWR - Daugiavėrė, su priešpriešine kryptimi atsiveriančiomis mentėmis, skirta oro srauto reguliavimui stačiakampių ortakių vėdinimo sistemose, su tvirtinimo flanšais, korpusas pagamintas iš cinkuoto plieno, o mentės iš aliuminio, reguliuojama rankiniu būdu su mechanine rankenėle
	PWR/300x200	Ventiliacinio ortakio matmenys 300x200 mm, sklendės montavimo flanšo išoriniai matmenys 340x240 mm
		PWR/300x200
		Ventiliacinio ortakio matmenys 300x200 mm, sklendės montavimo flanšo išoriniai matmenys 340x240 mm
	PWR/300x300	Ventiliacinio ortakio matmenys 300x300 mm, sklendės montavimo flanšo išoriniai matmenys 340x340 mm
		PWR/300x300
		Ventiliacinio ortakio matmenys 300x300 mm, sklendės montavimo flanšo išoriniai matmenys 340x340 mm
	PWR/300x400	Ventiliacinio ortakio matmenys 300x400 mm, sklendės montavimo flanšo išoriniai matmenys 340x440 mm
		PWR/300x400
		Ventiliacinio ortakio matmenys 300x400 mm, sklendės montavimo flanšo išoriniai matmenys 340x440 mm
	PWR/300x500	Ventiliacinio ortakio matmenys 300x500 mm, sklendės montavimo flanšo išoriniai matmenys 340x540 mm
		PWR/300x500
		Ventiliacinio ortakio matmenys 300x500 mm, sklendės montavimo flanšo išoriniai matmenys 340x540 mm
	PWR/300x600	Ventiliacinio ortakio matmenys 300x600 mm, sklendės montavimo flanšo išoriniai matmenys 340x640 mm
		PWR/300x600
		Ventiliacinio ortakio matmenys 300x600 mm, sklendės montavimo flanšo išoriniai matmenys 340x640 mm
	PWR/300x800	Ventiliacinio ortakio matmenys 300x800 mm, sklendės montavimo flanšo išoriniai matmenys 340x840 mm
		PWR/300x800
		Ventiliacinio ortakio matmenys 300x800 mm, sklendės montavimo flanšo išoriniai matmenys 340x840 mm
	PWR/300x1000	Ventiliacinio ortakio matmenys 300x1000 mm, sklendės montavimo flanšo išoriniai matmenys 360x1060 mm
		PWR/300x1000
		Ventiliacinio ortakio matmenys 300x1000 mm, sklendės montavimo flanšo išoriniai matmenys 360x1060 mm
	PWR/400x200	Ventiliacinio ortakio matmenys 400x200 mm, sklendės montavimo flanšo išoriniai matmenys 440x240 mm
		PWR/400x200
		Ventiliacinio ortakio matmenys 400x200 mm, sklendės montavimo flanšo išoriniai matmenys 440x240 mm
	PWR/400x300	Ventiliacinio ortakio matmenys 400x300 mm, sklendės montavimo flanšo išoriniai matmenys 440x340 mm
		PWR/400x300
		Ventiliacinio ortakio matmenys 400x300 mm, sklendės montavimo flanšo išoriniai matmenys 440x340 mm
	PWR/400x400	Ventiliacinio ortakio matmenys 400x400 mm, sklendės montavimo flanšo išoriniai matmenys 440x440 mm
		PWR/400x400
		Ventiliacinio ortakio matmenys 400x400 mm, sklendės montavimo flanšo išoriniai matmenys 440x440 mm
	PWR/400x500	Ventiliacinio ortakio matmenys 400x500 mm, sklendės montavimo flanšo išoriniai matmenys 440x540 mm
		PWR/400x500
		Ventiliacinio ortakio matmenys 400x500 mm, sklendės montavimo flanšo išoriniai matmenys 440x540 mm
	PWR/400x600	Ventiliacinio ortakio matmenys 400x600 mm, sklendės montavimo flanšo išoriniai matmenys 440x640 mm
		PWR/400x600
		Ventiliacinio ortakio matmenys 400x600 mm, sklendės montavimo flanšo išoriniai matmenys 440x640 mm
	PWR/400x800	Ventiliacinio ortakio matmenys 400x800 mm, sklendės montavimo flanšo išoriniai matmenys 440x840 mm
		PWR/400x800
		Ventiliacinio ortakio matmenys 400x800 mm, sklendės montavimo flanšo išoriniai matmenys 440x840 mm
	PWR/400x1000	Ventiliacinio ortakio matmenys 400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 460x1060 mm
		PWR/400x1000
		Ventiliacinio ortakio matmenys 400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 460x1060 mm
	PWR/600x200	Ventiliacinio ortakio matmenys 600x200 mm, sklendės montavimo flanšo išoriniai matmenys 640x240 mm
		PWR/600x200
		Ventiliacinio ortakio matmenys 600x200 mm, sklendės montavimo flanšo išoriniai matmenys 640x240 mm
	PWR/600x300	Ventiliacinio ortakio matmenys 600x300 mm, sklendės montavimo flanšo išoriniai matmenys 640x340 mm
		PWR/600x300
		Ventiliacinio ortakio matmenys 600x300 mm, sklendės montavimo flanšo išoriniai matmenys 640x340 mm
	PWR/600x400	Ventiliacinio ortakio matmenys 600x400 mm, sklendės montavimo flanšo išoriniai matmenys 640x440 mm
	PWR/600x400
	Ventiliacinio ortakio matmenys 600x400 mm, sklendės montavimo flanšo išoriniai matmenys 640x440 mm
PWR/600x500	Ventiliacinio ortakio matmenys 600x500 mm, sklendės montavimo flanšo išoriniai matmenys 640x540 mm
	PWR/600x500
	Ventiliacinio ortakio matmenys 600x500 mm, sklendės montavimo flanšo išoriniai matmenys 640x540 mm
PWR/600x600	Ventiliacinio ortakio matmenys 600x600 mm, sklendės montavimo flanšo išoriniai matmenys 640x640 mm
	PWR/600x600
	Ventiliacinio ortakio matmenys 600x600 mm, sklendės montavimo flanšo išoriniai matmenys 640x640 mm
PWR/600x800	Ventiliacinio ortakio matmenys 600x800 mm, sklendės montavimo flanšo išoriniai matmenys 640x840 mm
	PWR/600x800
	Ventiliacinio ortakio matmenys 600x800 mm, sklendės montavimo flanšo išoriniai matmenys 640x840 mm
PWR/600x1000	Ventiliacinio ortakio matmenys 600x1000 mm, sklendės montavimo flanšo išoriniai matmenys 660x1060 mm
	PWR/600x1000
	Ventiliacinio ortakio matmenys 600x1000 mm, sklendės montavimo flanšo išoriniai matmenys 660x1060 mm
PWR/800x200	Ventiliacinio ortakio matmenys 800x200 mm, sklendės montavimo flanšo išoriniai matmenys 840x240 mm
	PWR/800x200
	Ventiliacinio ortakio matmenys 800x200 mm, sklendės montavimo flanšo išoriniai matmenys 840x240 mm
PWR/800x300	Ventiliacinio ortakio matmenys 800x300 mm, sklendės montavimo flanšo išoriniai matmenys 840x340 mm
	PWR/800x300
	Ventiliacinio ortakio matmenys 800x300 mm, sklendės montavimo flanšo išoriniai matmenys 840x340 mm
PWR/800x400	Ventiliacinio ortakio matmenys 800x400 mm, sklendės montavimo flanšo išoriniai matmenys 840x440 mm
	PWR/800x400
	Ventiliacinio ortakio matmenys 800x400 mm, sklendės montavimo flanšo išoriniai matmenys 840x440 mm
PWR/800x500	Ventiliacinio ortakio matmenys 800x500 mm, sklendės montavimo flanšo išoriniai matmenys 840x540 mm
	PWR/800x500
	Ventiliacinio ortakio matmenys 800x500 mm, sklendės montavimo flanšo išoriniai matmenys 840x540 mm
PWR/800x600	Ventiliacinio ortakio matmenys 800x600 mm, sklendės montavimo flanšo išoriniai matmenys 840x640 mm
	PWR/800x600
	Ventiliacinio ortakio matmenys 800x600 mm, sklendės montavimo flanšo išoriniai matmenys 840x640 mm
PWR/800x800	Ventiliacinio ortakio matmenys 800x800 mm, sklendės montavimo flanšo išoriniai matmenys 840x840 mm
	PWR/800x800
	Ventiliacinio ortakio matmenys 800x800 mm, sklendės montavimo flanšo išoriniai matmenys 840x840 mm
PWR/800x1000	Ventiliacinio ortakio matmenys 800x1000 mm, sklendės montavimo flanšo išoriniai matmenys 860x1060 mm
	PWR/800x1000
	Ventiliacinio ortakio matmenys 800x1000 mm, sklendės montavimo flanšo išoriniai matmenys 860x1060 mm
PWR/1000x200	Ventiliacinio ortakio matmenys 1000x200 mm, sklendės montavimo flanšo išoriniai matmenys 1060x260 mm
	PWR/1000x200
	Ventiliacinio ortakio matmenys 1000x200 mm, sklendės montavimo flanšo išoriniai matmenys 1060x260 mm
PWR/1000x300	Ventiliacinio ortakio matmenys 1000x300 mm, sklendės montavimo flanšo išoriniai matmenys 1060x360 mm
	PWR/1000x300
	Ventiliacinio ortakio matmenys 1000x300 mm, sklendės montavimo flanšo išoriniai matmenys 1060x360 mm
PWR/1000x400	Ventiliacinio ortakio matmenys 1000x400 mm, sklendės montavimo flanšo išoriniai matmenys 1060x460 mm
	PWR/1000x400
	Ventiliacinio ortakio matmenys 1000x400 mm, sklendės montavimo flanšo išoriniai matmenys 1060x460 mm
PWR/1000x500	Ventiliacinio ortakio matmenys 1000x500 mm, sklendės montavimo flanšo išoriniai matmenys 1060x560 mm
	PWR/1000x500
	Ventiliacinio ortakio matmenys 1000x500 mm, sklendės montavimo flanšo išoriniai matmenys 1060x560 mm
PWR/1000x600	Ventiliacinio ortakio matmenys 1000x600 mm, sklendės montavimo flanšo išoriniai matmenys 1060x660 mm
	PWR/1000x600
	Ventiliacinio ortakio matmenys 1000x600 mm, sklendės montavimo flanšo išoriniai matmenys 1060x660 mm
PWR/1000x800	Ventiliacinio ortakio matmenys 1000x800 mm, sklendės montavimo flanšo išoriniai matmenys 1060x860 mm
	PWR/1000x800
	Ventiliacinio ortakio matmenys 1000x800 mm, sklendės montavimo flanšo išoriniai matmenys 1060x860 mm
PWR/1000x1000	Ventiliacinio ortakio matmenys 1000x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1060x1060 mm
	PWR/1000x1000
	Ventiliacinio ortakio matmenys 1000x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1060x1060 mm
PWR/1200x200	Ventiliacinio ortakio matmenys 1200x200 mm, sklendės montavimo flanšo išoriniai matmenys 1260x260 mm
	PWR/1200x200
	Ventiliacinio ortakio matmenys 1200x200 mm, sklendės montavimo flanšo išoriniai matmenys 1260x260 mm
PWR/1200x300	Ventiliacinio ortakio matmenys 1200x300 mm, sklendės montavimo flanšo išoriniai matmenys 1260x360 mm
	PWR/1200x300
	Ventiliacinio ortakio matmenys 1200x300 mm, sklendės montavimo flanšo išoriniai matmenys 1260x360 mm
PWR/1200x400	Ventiliacinio ortakio matmenys 1200x400 mm, sklendės montavimo flanšo išoriniai matmenys 1260x460 mm
	PWR/1200x400
	Ventiliacinio ortakio matmenys 1200x400 mm, sklendės montavimo flanšo išoriniai matmenys 1260x460 mm
PWR/1200x500	Ventiliacinio ortakio matmenys 1200x500 mm, sklendės montavimo flanšo išoriniai matmenys 1260x560 mm
	PWR/1200x500
	Ventiliacinio ortakio matmenys 1200x500 mm, sklendės montavimo flanšo išoriniai matmenys 1260x560 mm
PWR/1200x600	Ventiliacinio ortakio matmenys 1200x600 mm, sklendės montavimo flanšo išoriniai matmenys 1260x660 mm
	PWR/1200x600
	Ventiliacinio ortakio matmenys 1200x600 mm, sklendės montavimo flanšo išoriniai matmenys 1260x660 mm
PWR/1200x800	Ventiliacinio ortakio matmenys 1200x800 mm, sklendės montavimo flanšo išoriniai matmenys 1260x860 mm
	PWR/1200x800
	Ventiliacinio ortakio matmenys 1200x800 mm, sklendės montavimo flanšo išoriniai matmenys 1260x860 mm
PWR/1200x1000	Ventiliacinio ortakio matmenys 1200x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1260x1060 mm
	PWR/1200x1000
	Ventiliacinio ortakio matmenys 1200x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1260x1060 mm
PWR/1400x200	Ventiliacinio ortakio matmenys 1400x200 mm, sklendės montavimo flanšo išoriniai matmenys 1460x260 mm
	PWR/1400x200
	Ventiliacinio ortakio matmenys 1400x200 mm, sklendės montavimo flanšo išoriniai matmenys 1460x260 mm
PWR/1400x300	Ventiliacinio ortakio matmenys 1400x300 mm, sklendės montavimo flanšo išoriniai matmenys 1460x360 mm
	PWR/1400x300
	Ventiliacinio ortakio matmenys 1400x300 mm, sklendės montavimo flanšo išoriniai matmenys 1460x360 mm
PWR/1400x400	Ventiliacinio ortakio matmenys 1400x400 mm, sklendės montavimo flanšo išoriniai matmenys 1460x460 mm
	PWR/1400x400
	Ventiliacinio ortakio matmenys 1400x400 mm, sklendės montavimo flanšo išoriniai matmenys 1460x460 mm
PWR/1400x500	Ventiliacinio ortakio matmenys 1400x500 mm, sklendės montavimo flanšo išoriniai matmenys 1460x560 mm
	PWR/1400x500
	Ventiliacinio ortakio matmenys 1400x500 mm, sklendės montavimo flanšo išoriniai matmenys 1460x560 mm
PWR/1400x600	Ventiliacinio ortakio matmenys 1400x600 mm, sklendės montavimo flanšo išoriniai matmenys 1460x660 mm
	PWR/1400x600
	Ventiliacinio ortakio matmenys 1400x600 mm, sklendės montavimo flanšo išoriniai matmenys 1460x660 mm
PWR/1400x800	Ventiliacinio ortakio matmenys 1400x800 mm, sklendės montavimo flanšo išoriniai matmenys 1460x860 mm
	PWR/1400x800
	Ventiliacinio ortakio matmenys 1400x800 mm, sklendės montavimo flanšo išoriniai matmenys 1460x860 mm
PWR/1400x1000	Ventiliacinio ortakio matmenys 1400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1460x1060 mm
	PWR/1400x1000
	Ventiliacinio ortakio matmenys 1400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1460x1060 mm

Difuzoriaus parinkimas

Slėgio kritimas ir akustinė galia priklausomai nuo efektyvumo ir sklendės PWR kampo

PWR nomograma

Žymėjimas:

V [m/s] - oro greitis kanale

L_WA[dB(A)] - akustinė galia

Δp[Pa] - slėgio kritimas

A [m²] - darbinis plotas IxA

Korekcijos faktorius garso galios lygiui LWA priklausomai nuo sklendės paviršiaus.

Darbinis plotas A[m²]	A < 0.1	0.1 < A < 0.3	0.3 < A < 1.0	A > 1.0
Lwa korekcija [dB]	Lwa-15	Lwa-10	Lwa-5	Lwa

α = 0^° Atidaryta sklendė

α = 90^° Uždaryta sklendė

PAVYZDYS:
sklendės dydis PWR (800x400)
oro srautas Q = 4000 m³/h
sklendės kampas 40°
A=0.8x0.4=0.32m²
v=Q/(A3600)=4000/(0.32x3600)=3.47 m/s

Skaityti grafiką:
oro greitis kanale v=3.47 m/s
akustinė galia L_WA = 57-5=52 dB
slėgio kritimas Δp = 35Pa

Darbinis plotas A[m²]	A < 0.1	0.1 < A < 0.3	0.3 < A < 1.0	A > 1.0
Lwa korekcija [dB]	Lwa-15	Lwa-10	Lwa-5	Lwa

PWR nomograma

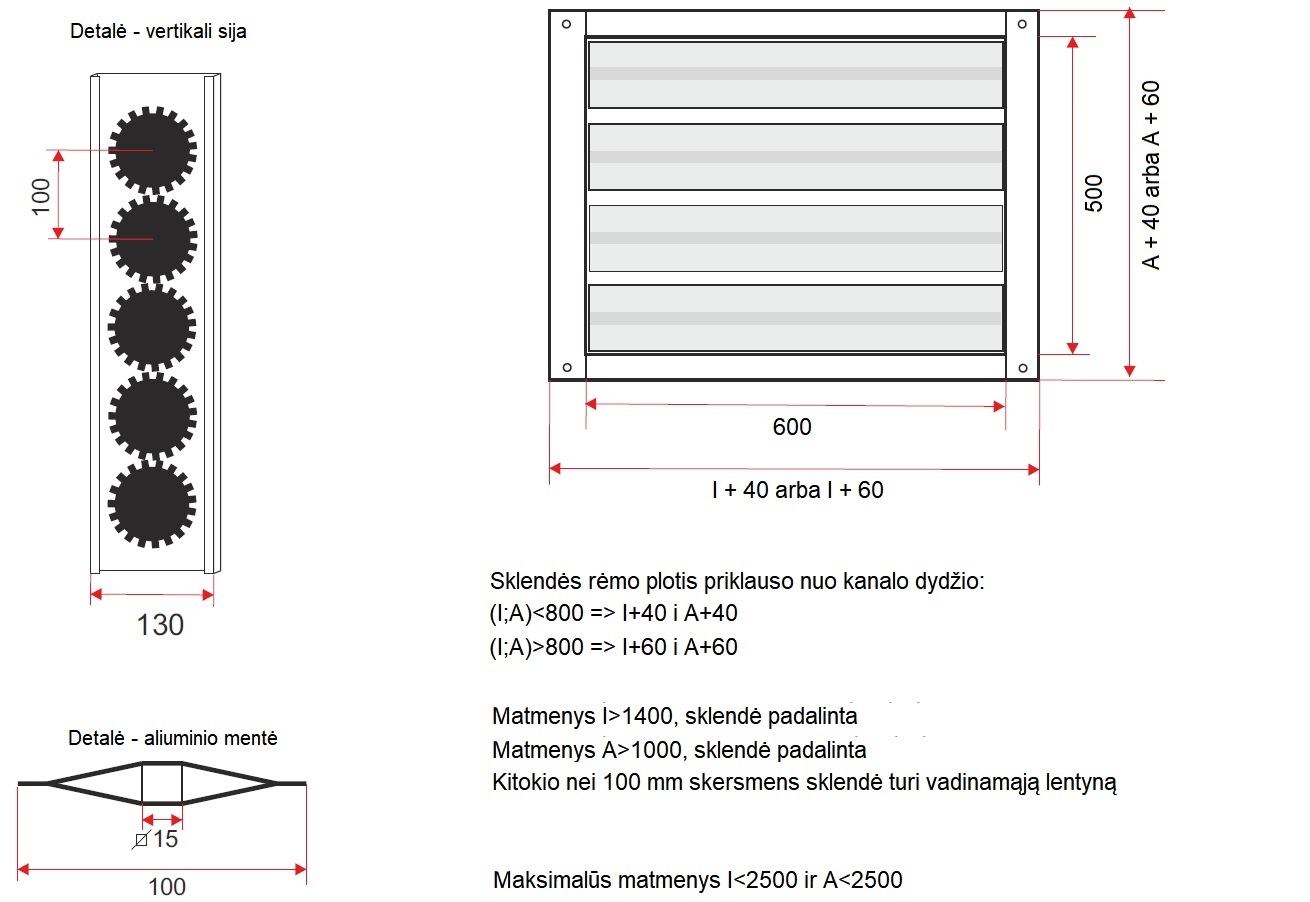

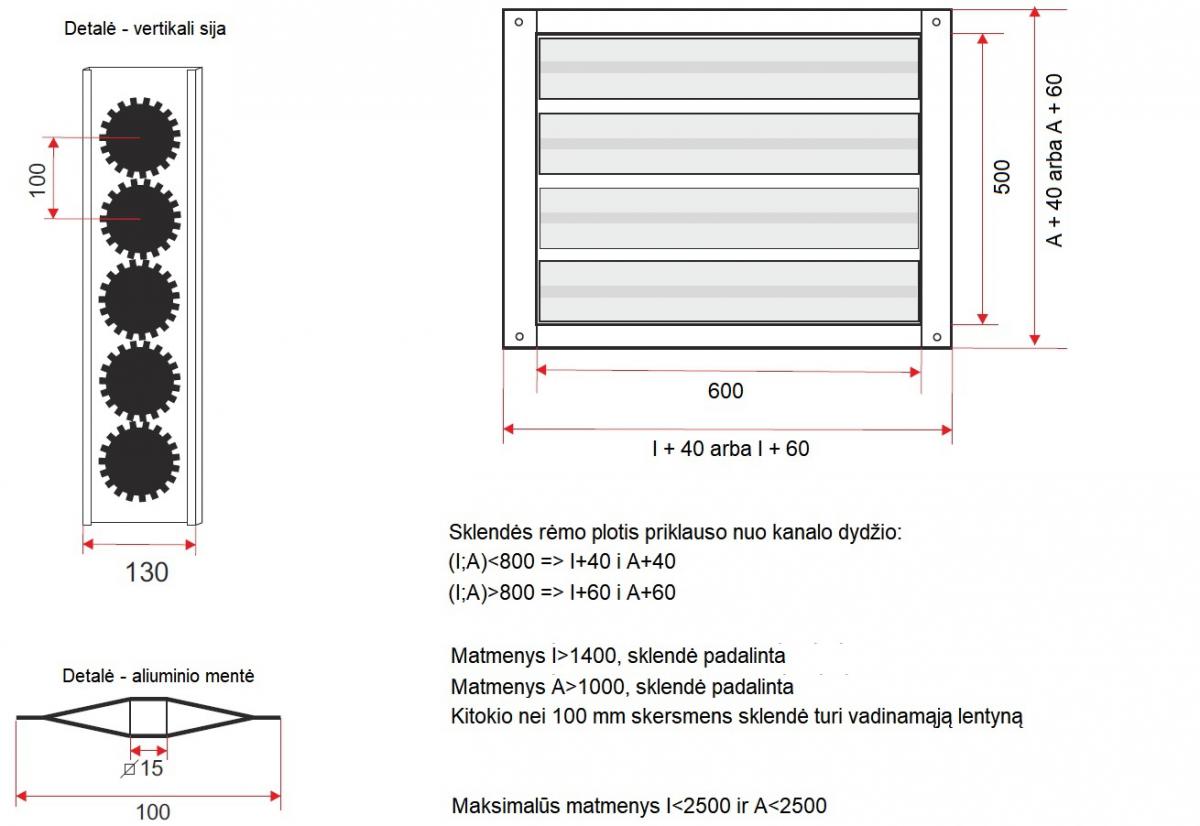

Matmenys

Modelis: PWR/600x500

Daugiavėrės sklendės naudojamos oro srautui ventiliacijos ortakiuose reguliuoti ir dažniausiai įrengiamos už išorinių oro tiekimo kryptinių grotelių. Sklendės pagamintos iš cinkuoto plieno lakšto profilio ir į plastikinius guolius įtaisytų aliuminio menčių. Pavaros krumpliaračiai pagaminti iš plastiko. Mentės atsiveria priešinga kryptimi. Valdymo mechanizmai:
- rankinis valdymas (PWR)
- su pavara (PWE)
Plastikiniai sklendės komponentai saugiai veikia iki maks. 70°C temperatūros.

Sklendės higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Sklendės pagaminti iš cinkuoto plieno lakšto profilio ir į plastikinius guolius įtaisytų aliuminio menčių. Kliento pageidavimu sklendė gali būti pagaminta iš aliuminio arba nerūdijančio plieno (1.4301 arba 1.4404).

PWR daugiavėrė sklendė

Atitikties deklaracijos 780 KB

Katalogas 113 KB

Higienos sertifikatas 1 MB

Daugiavėrė sklendė PWE valdoma elektrine pavara, pritaikyta montuoti ant sienos (PWE yra oro tiekimo komplekto elementas ZN su CzS-A).
