PWR - Daugiavėrė, su priešpriešine kryptimi atsiveriančiomis mentėmis, skirta oro srauto reguliavimui stačiakampių ortakių vėdinimo sistemose, su tvirtinimo flanšais, korpusas pagamintas iš cinkuoto plieno, o mentės iš aliuminio, reguliuojama rankiniu būdu su mechanine rankenėle | |||
---|---|---|---|

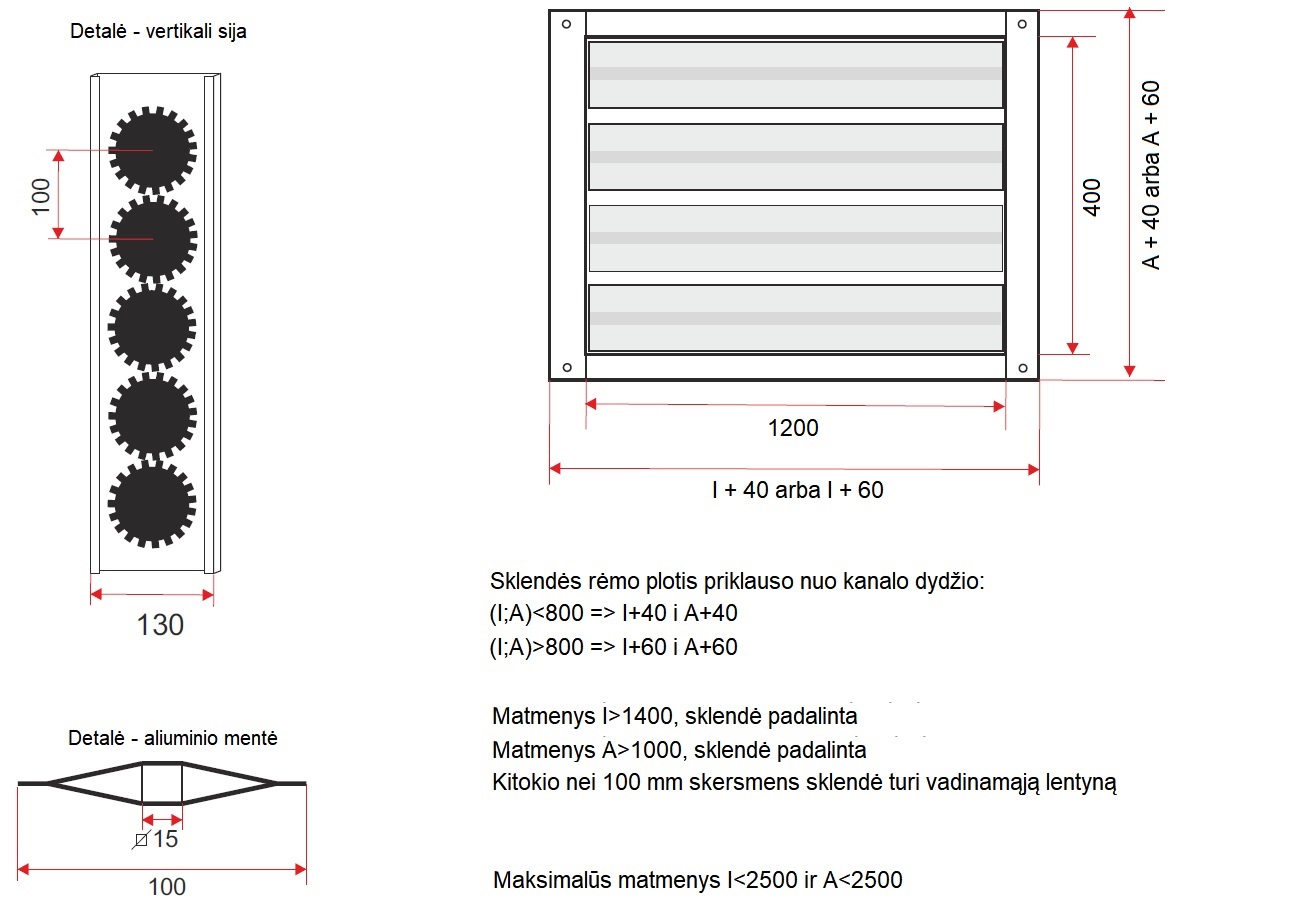

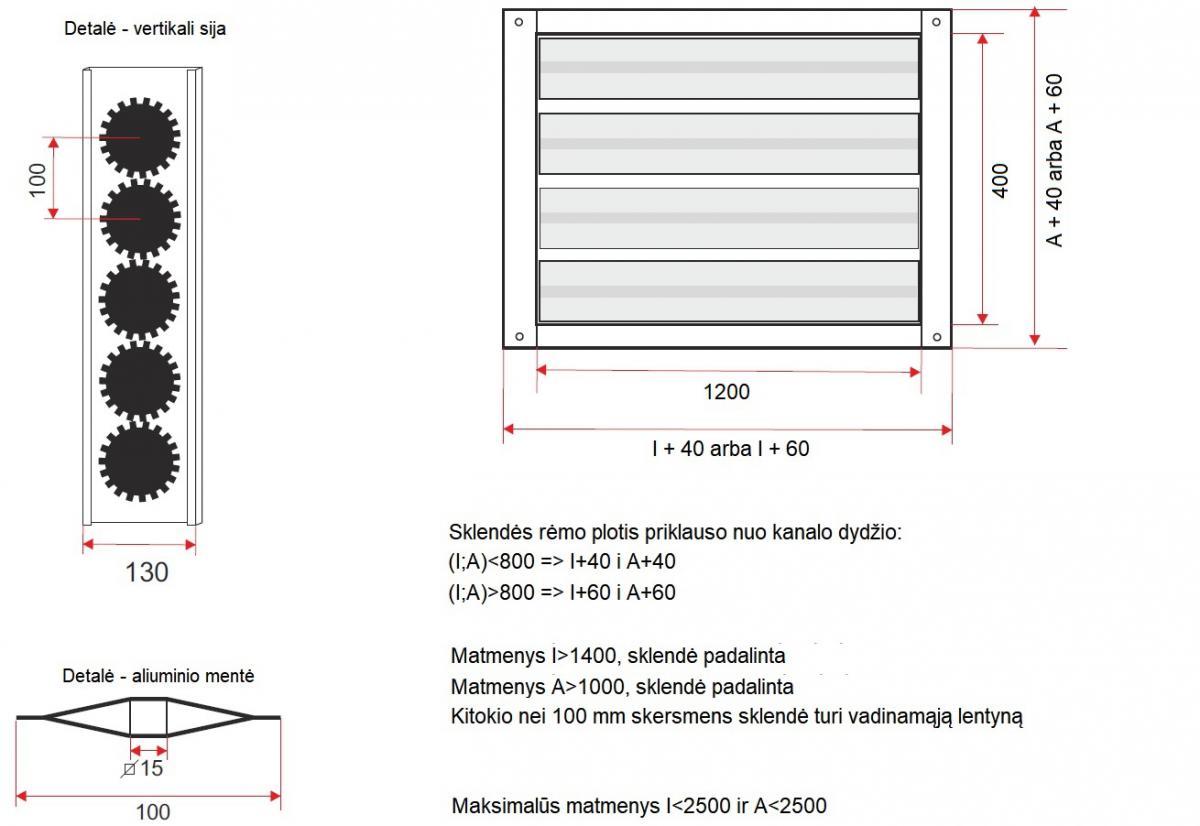

PWR/300x200 | Ventiliacinio ortakio matmenys 300x200 mm, sklendės montavimo flanšo išoriniai matmenys 340x240 mm | ||
PWR/300x200 | |||
Ventiliacinio ortakio matmenys 300x200 mm, sklendės montavimo flanšo išoriniai matmenys 340x240 mm | |||
PWR/300x300 | Ventiliacinio ortakio matmenys 300x300 mm, sklendės montavimo flanšo išoriniai matmenys 340x340 mm | ||
PWR/300x300 | |||
Ventiliacinio ortakio matmenys 300x300 mm, sklendės montavimo flanšo išoriniai matmenys 340x340 mm | |||
PWR/300x400 | Ventiliacinio ortakio matmenys 300x400 mm, sklendės montavimo flanšo išoriniai matmenys 340x440 mm | ||
PWR/300x400 | |||
Ventiliacinio ortakio matmenys 300x400 mm, sklendės montavimo flanšo išoriniai matmenys 340x440 mm | |||
PWR/300x500 | Ventiliacinio ortakio matmenys 300x500 mm, sklendės montavimo flanšo išoriniai matmenys 340x540 mm | ||
PWR/300x500 | |||
Ventiliacinio ortakio matmenys 300x500 mm, sklendės montavimo flanšo išoriniai matmenys 340x540 mm | |||
PWR/300x600 | Ventiliacinio ortakio matmenys 300x600 mm, sklendės montavimo flanšo išoriniai matmenys 340x640 mm | ||
PWR/300x600 | |||
Ventiliacinio ortakio matmenys 300x600 mm, sklendės montavimo flanšo išoriniai matmenys 340x640 mm | |||
PWR/300x800 | Ventiliacinio ortakio matmenys 300x800 mm, sklendės montavimo flanšo išoriniai matmenys 340x840 mm | ||
PWR/300x800 | |||
Ventiliacinio ortakio matmenys 300x800 mm, sklendės montavimo flanšo išoriniai matmenys 340x840 mm | |||
PWR/300x1000 | Ventiliacinio ortakio matmenys 300x1000 mm, sklendės montavimo flanšo išoriniai matmenys 360x1060 mm | ||
PWR/300x1000 | |||
Ventiliacinio ortakio matmenys 300x1000 mm, sklendės montavimo flanšo išoriniai matmenys 360x1060 mm | |||
PWR/400x200 | Ventiliacinio ortakio matmenys 400x200 mm, sklendės montavimo flanšo išoriniai matmenys 440x240 mm | ||
PWR/400x200 | |||
Ventiliacinio ortakio matmenys 400x200 mm, sklendės montavimo flanšo išoriniai matmenys 440x240 mm | |||
PWR/400x300 | Ventiliacinio ortakio matmenys 400x300 mm, sklendės montavimo flanšo išoriniai matmenys 440x340 mm | ||
PWR/400x300 | |||
Ventiliacinio ortakio matmenys 400x300 mm, sklendės montavimo flanšo išoriniai matmenys 440x340 mm | |||
PWR/400x400 | Ventiliacinio ortakio matmenys 400x400 mm, sklendės montavimo flanšo išoriniai matmenys 440x440 mm | ||
PWR/400x400 | |||
Ventiliacinio ortakio matmenys 400x400 mm, sklendės montavimo flanšo išoriniai matmenys 440x440 mm | |||
PWR/400x500 | Ventiliacinio ortakio matmenys 400x500 mm, sklendės montavimo flanšo išoriniai matmenys 440x540 mm | ||
PWR/400x500 | |||
Ventiliacinio ortakio matmenys 400x500 mm, sklendės montavimo flanšo išoriniai matmenys 440x540 mm | |||
PWR/400x600 | Ventiliacinio ortakio matmenys 400x600 mm, sklendės montavimo flanšo išoriniai matmenys 440x640 mm | ||
PWR/400x600 | |||
Ventiliacinio ortakio matmenys 400x600 mm, sklendės montavimo flanšo išoriniai matmenys 440x640 mm | |||
PWR/400x800 | Ventiliacinio ortakio matmenys 400x800 mm, sklendės montavimo flanšo išoriniai matmenys 440x840 mm | ||
PWR/400x800 | |||
Ventiliacinio ortakio matmenys 400x800 mm, sklendės montavimo flanšo išoriniai matmenys 440x840 mm | |||
PWR/400x1000 | Ventiliacinio ortakio matmenys 400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 460x1060 mm | ||
PWR/400x1000 | |||
Ventiliacinio ortakio matmenys 400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 460x1060 mm | |||
PWR/600x200 | Ventiliacinio ortakio matmenys 600x200 mm, sklendės montavimo flanšo išoriniai matmenys 640x240 mm | ||
PWR/600x200 | |||
Ventiliacinio ortakio matmenys 600x200 mm, sklendės montavimo flanšo išoriniai matmenys 640x240 mm | |||
PWR/600x300 | Ventiliacinio ortakio matmenys 600x300 mm, sklendės montavimo flanšo išoriniai matmenys 640x340 mm | ||
PWR/600x300 | |||
Ventiliacinio ortakio matmenys 600x300 mm, sklendės montavimo flanšo išoriniai matmenys 640x340 mm | |||
PWR/600x400 | Ventiliacinio ortakio matmenys 600x400 mm, sklendės montavimo flanšo išoriniai matmenys 640x440 mm | ||
PWR/600x400 | |||
Ventiliacinio ortakio matmenys 600x400 mm, sklendės montavimo flanšo išoriniai matmenys 640x440 mm | |||
PWR/600x500 | Ventiliacinio ortakio matmenys 600x500 mm, sklendės montavimo flanšo išoriniai matmenys 640x540 mm | ||
PWR/600x500 | |||
Ventiliacinio ortakio matmenys 600x500 mm, sklendės montavimo flanšo išoriniai matmenys 640x540 mm | |||
PWR/600x600 | Ventiliacinio ortakio matmenys 600x600 mm, sklendės montavimo flanšo išoriniai matmenys 640x640 mm | ||
PWR/600x600 | |||
Ventiliacinio ortakio matmenys 600x600 mm, sklendės montavimo flanšo išoriniai matmenys 640x640 mm | |||
PWR/600x800 | Ventiliacinio ortakio matmenys 600x800 mm, sklendės montavimo flanšo išoriniai matmenys 640x840 mm | ||
PWR/600x800 | |||
Ventiliacinio ortakio matmenys 600x800 mm, sklendės montavimo flanšo išoriniai matmenys 640x840 mm | |||
PWR/600x1000 | Ventiliacinio ortakio matmenys 600x1000 mm, sklendės montavimo flanšo išoriniai matmenys 660x1060 mm | ||
PWR/600x1000 | |||
Ventiliacinio ortakio matmenys 600x1000 mm, sklendės montavimo flanšo išoriniai matmenys 660x1060 mm | |||
PWR/800x200 | Ventiliacinio ortakio matmenys 800x200 mm, sklendės montavimo flanšo išoriniai matmenys 840x240 mm | ||
PWR/800x200 | |||
Ventiliacinio ortakio matmenys 800x200 mm, sklendės montavimo flanšo išoriniai matmenys 840x240 mm | |||
PWR/800x300 | Ventiliacinio ortakio matmenys 800x300 mm, sklendės montavimo flanšo išoriniai matmenys 840x340 mm | ||
PWR/800x300 | |||
Ventiliacinio ortakio matmenys 800x300 mm, sklendės montavimo flanšo išoriniai matmenys 840x340 mm | |||
PWR/800x400 | Ventiliacinio ortakio matmenys 800x400 mm, sklendės montavimo flanšo išoriniai matmenys 840x440 mm | ||
PWR/800x400 | |||
Ventiliacinio ortakio matmenys 800x400 mm, sklendės montavimo flanšo išoriniai matmenys 840x440 mm | |||
PWR/800x500 | Ventiliacinio ortakio matmenys 800x500 mm, sklendės montavimo flanšo išoriniai matmenys 840x540 mm | ||
PWR/800x500 | |||
Ventiliacinio ortakio matmenys 800x500 mm, sklendės montavimo flanšo išoriniai matmenys 840x540 mm | |||
PWR/800x600 | Ventiliacinio ortakio matmenys 800x600 mm, sklendės montavimo flanšo išoriniai matmenys 840x640 mm | ||
PWR/800x600 | |||
Ventiliacinio ortakio matmenys 800x600 mm, sklendės montavimo flanšo išoriniai matmenys 840x640 mm | |||
PWR/800x800 | Ventiliacinio ortakio matmenys 800x800 mm, sklendės montavimo flanšo išoriniai matmenys 840x840 mm | ||
PWR/800x800 | |||
Ventiliacinio ortakio matmenys 800x800 mm, sklendės montavimo flanšo išoriniai matmenys 840x840 mm | |||
PWR/800x1000 | Ventiliacinio ortakio matmenys 800x1000 mm, sklendės montavimo flanšo išoriniai matmenys 860x1060 mm | ||
PWR/800x1000 | |||
Ventiliacinio ortakio matmenys 800x1000 mm, sklendės montavimo flanšo išoriniai matmenys 860x1060 mm | |||
PWR/1000x200 | Ventiliacinio ortakio matmenys 1000x200 mm, sklendės montavimo flanšo išoriniai matmenys 1060x260 mm | ||
PWR/1000x200 | |||
Ventiliacinio ortakio matmenys 1000x200 mm, sklendės montavimo flanšo išoriniai matmenys 1060x260 mm | |||
PWR/1000x300 | Ventiliacinio ortakio matmenys 1000x300 mm, sklendės montavimo flanšo išoriniai matmenys 1060x360 mm | ||
PWR/1000x300 | |||
Ventiliacinio ortakio matmenys 1000x300 mm, sklendės montavimo flanšo išoriniai matmenys 1060x360 mm | |||
PWR/1000x400 | Ventiliacinio ortakio matmenys 1000x400 mm, sklendės montavimo flanšo išoriniai matmenys 1060x460 mm | ||
PWR/1000x400 | |||
Ventiliacinio ortakio matmenys 1000x400 mm, sklendės montavimo flanšo išoriniai matmenys 1060x460 mm | |||
PWR/1000x500 | Ventiliacinio ortakio matmenys 1000x500 mm, sklendės montavimo flanšo išoriniai matmenys 1060x560 mm | ||
PWR/1000x500 | |||
Ventiliacinio ortakio matmenys 1000x500 mm, sklendės montavimo flanšo išoriniai matmenys 1060x560 mm | |||
PWR/1000x600 | Ventiliacinio ortakio matmenys 1000x600 mm, sklendės montavimo flanšo išoriniai matmenys 1060x660 mm | ||
PWR/1000x600 | |||
Ventiliacinio ortakio matmenys 1000x600 mm, sklendės montavimo flanšo išoriniai matmenys 1060x660 mm | |||
PWR/1000x800 | Ventiliacinio ortakio matmenys 1000x800 mm, sklendės montavimo flanšo išoriniai matmenys 1060x860 mm | ||
PWR/1000x800 | |||
Ventiliacinio ortakio matmenys 1000x800 mm, sklendės montavimo flanšo išoriniai matmenys 1060x860 mm | |||
PWR/1000x1000 | Ventiliacinio ortakio matmenys 1000x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1060x1060 mm | ||
PWR/1000x1000 | |||
Ventiliacinio ortakio matmenys 1000x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1060x1060 mm | |||
PWR/1200x200 | Ventiliacinio ortakio matmenys 1200x200 mm, sklendės montavimo flanšo išoriniai matmenys 1260x260 mm | ||
PWR/1200x200 | |||
Ventiliacinio ortakio matmenys 1200x200 mm, sklendės montavimo flanšo išoriniai matmenys 1260x260 mm | |||
PWR/1200x300 | Ventiliacinio ortakio matmenys 1200x300 mm, sklendės montavimo flanšo išoriniai matmenys 1260x360 mm | ||
PWR/1200x300 | |||
Ventiliacinio ortakio matmenys 1200x300 mm, sklendės montavimo flanšo išoriniai matmenys 1260x360 mm | |||
PWR/1200x400 | Ventiliacinio ortakio matmenys 1200x400 mm, sklendės montavimo flanšo išoriniai matmenys 1260x460 mm | ||
PWR/1200x400 | |||
Ventiliacinio ortakio matmenys 1200x400 mm, sklendės montavimo flanšo išoriniai matmenys 1260x460 mm | |||
PWR/1200x500 | Ventiliacinio ortakio matmenys 1200x500 mm, sklendės montavimo flanšo išoriniai matmenys 1260x560 mm | ||
PWR/1200x500 | |||
Ventiliacinio ortakio matmenys 1200x500 mm, sklendės montavimo flanšo išoriniai matmenys 1260x560 mm | |||
PWR/1200x600 | Ventiliacinio ortakio matmenys 1200x600 mm, sklendės montavimo flanšo išoriniai matmenys 1260x660 mm | ||
PWR/1200x600 | |||
Ventiliacinio ortakio matmenys 1200x600 mm, sklendės montavimo flanšo išoriniai matmenys 1260x660 mm | |||
PWR/1200x800 | Ventiliacinio ortakio matmenys 1200x800 mm, sklendės montavimo flanšo išoriniai matmenys 1260x860 mm | ||
PWR/1200x800 | |||
Ventiliacinio ortakio matmenys 1200x800 mm, sklendės montavimo flanšo išoriniai matmenys 1260x860 mm | |||
PWR/1200x1000 | Ventiliacinio ortakio matmenys 1200x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1260x1060 mm | ||
PWR/1200x1000 | |||
Ventiliacinio ortakio matmenys 1200x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1260x1060 mm | |||
PWR/1400x200 | Ventiliacinio ortakio matmenys 1400x200 mm, sklendės montavimo flanšo išoriniai matmenys 1460x260 mm | ||
PWR/1400x200 | |||
Ventiliacinio ortakio matmenys 1400x200 mm, sklendės montavimo flanšo išoriniai matmenys 1460x260 mm | |||
PWR/1400x300 | Ventiliacinio ortakio matmenys 1400x300 mm, sklendės montavimo flanšo išoriniai matmenys 1460x360 mm | ||
PWR/1400x300 | |||
Ventiliacinio ortakio matmenys 1400x300 mm, sklendės montavimo flanšo išoriniai matmenys 1460x360 mm | |||
PWR/1400x400 | Ventiliacinio ortakio matmenys 1400x400 mm, sklendės montavimo flanšo išoriniai matmenys 1460x460 mm | ||
PWR/1400x400 | |||
Ventiliacinio ortakio matmenys 1400x400 mm, sklendės montavimo flanšo išoriniai matmenys 1460x460 mm | |||
PWR/1400x500 | Ventiliacinio ortakio matmenys 1400x500 mm, sklendės montavimo flanšo išoriniai matmenys 1460x560 mm | ||
PWR/1400x500 | |||
Ventiliacinio ortakio matmenys 1400x500 mm, sklendės montavimo flanšo išoriniai matmenys 1460x560 mm | |||
PWR/1400x600 | Ventiliacinio ortakio matmenys 1400x600 mm, sklendės montavimo flanšo išoriniai matmenys 1460x660 mm | ||
PWR/1400x600 | |||
Ventiliacinio ortakio matmenys 1400x600 mm, sklendės montavimo flanšo išoriniai matmenys 1460x660 mm | |||
PWR/1400x800 | Ventiliacinio ortakio matmenys 1400x800 mm, sklendės montavimo flanšo išoriniai matmenys 1460x860 mm | ||
PWR/1400x800 | |||
Ventiliacinio ortakio matmenys 1400x800 mm, sklendės montavimo flanšo išoriniai matmenys 1460x860 mm | |||
PWR/1400x1000 | Ventiliacinio ortakio matmenys 1400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1460x1060 mm | ||
PWR/1400x1000 | |||
Ventiliacinio ortakio matmenys 1400x1000 mm, sklendės montavimo flanšo išoriniai matmenys 1460x1060 mm |
Slėgio kritimas ir akustinė galia priklausomai nuo efektyvumo ir sklendės PWR kampo
Žymėjimas:
V [m/s] - oro greitis kanale
LWA[dB(A)] - akustinė galia
Δp[Pa] - slėgio kritimas
A [m2] - darbinis plotas IxA
Korekcijos faktorius garso galios lygiui LWA priklausomai nuo sklendės paviršiaus.
Darbinis plotas A[m2] |
A < 0.1 |
0.1 < A < 0.3 | 0.3 < A < 1.0 |
A > 1.0 |
Lwa korekcija [dB] | Lwa-15 | Lwa-10 |
Lwa-5 | Lwa |
α = 0° Atidaryta sklendė
α = 90° Uždaryta sklendė
PAVYZDYS:
sklendės dydis PWR (800x400)
oro srautas Q = 4000 m3/h
sklendės kampas 40°
A=0.8x0.4=0.32m2
v=Q/(A3600)=4000/(0.32x3600)=3.47 m/s
Skaityti grafiką:
oro greitis kanale v=3.47 m/s
akustinė galia LWA = 57-5=52 dB
slėgio kritimas Δp = 35Pa
Darbinis plotas A[m2] |
A < 0.1 |
0.1 < A < 0.3 | 0.3 < A < 1.0 |
A > 1.0 |
Lwa korekcija [dB] | Lwa-15 | Lwa-10 |
Lwa-5 | Lwa |
Daugiavėrės sklendės naudojamos oro srautui ventiliacijos ortakiuose reguliuoti ir dažniausiai įrengiamos už išorinių oro tiekimo kryptinių grotelių. Sklendės pagamintos iš cinkuoto plieno lakšto profilio ir į plastikinius guolius įtaisytų aliuminio menčių. Pavaros krumpliaračiai pagaminti iš plastiko. Mentės atsiveria priešinga kryptimi. Valdymo mechanizmai:
- rankinis valdymas (PWR)
- su pavara (PWE)
Plastikiniai sklendės komponentai saugiai veikia iki maks. 70°C temperatūros.
Sklendės higienos pažymėjimas HK/K/0522/02/2016
Medžiagos ir kokybė
Sklendės pagaminti iš cinkuoto plieno lakšto profilio ir į plastikinius guolius įtaisytų aliuminio menčių. Kliento pageidavimu sklendė gali būti pagaminta iš aliuminio arba nerūdijančio plieno (1.4301 arba 1.4404).
